Обзор AC 26-95B: грузоподъёмность, стрела и рабочие ограничения

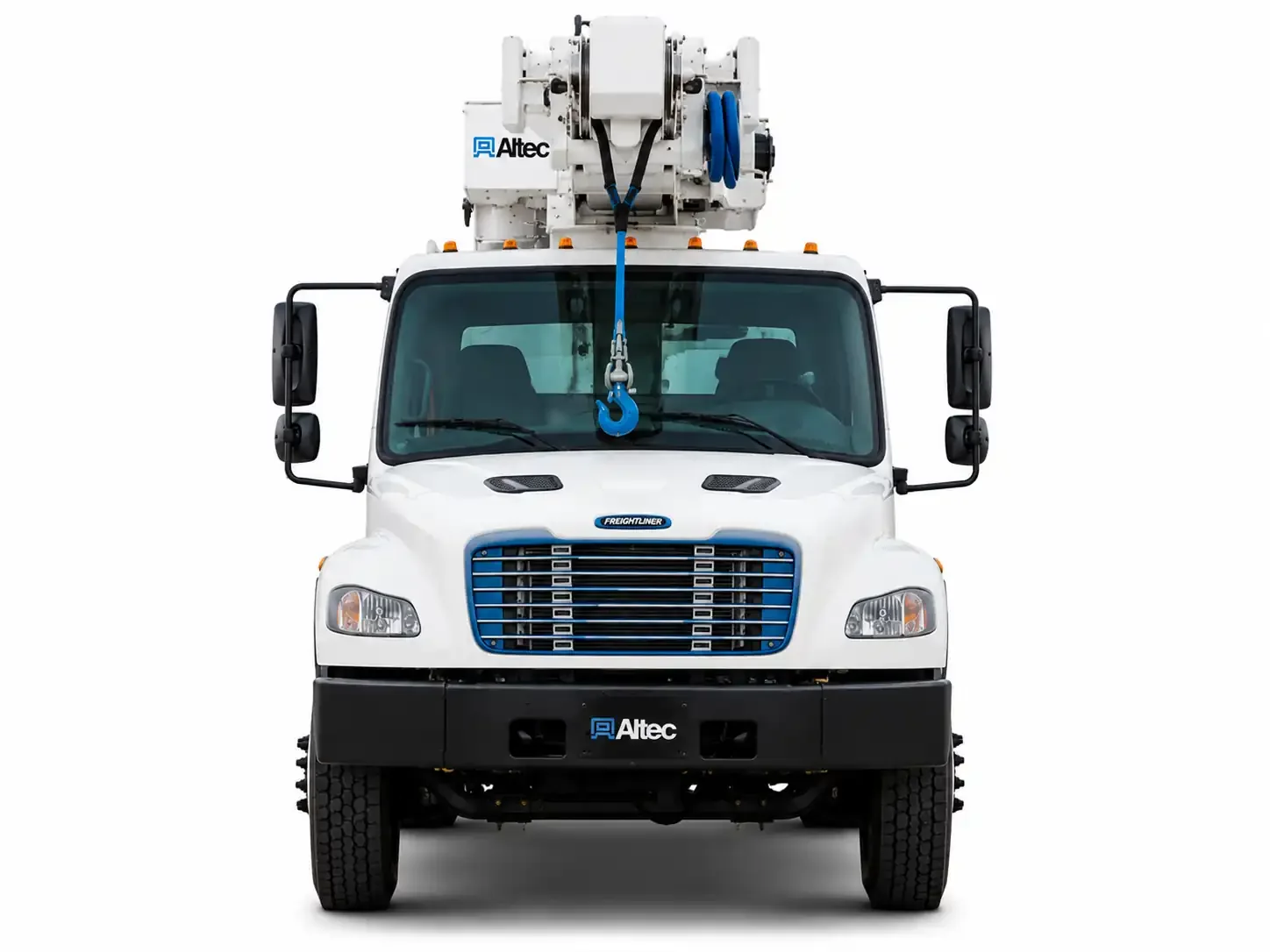

AC 26-95B — автокран ALTEC с максимальной грузоподъёмностью 23,6 т на минимальном вылете, основной стрелой 9,1–29,0 м и высотой подъёма до 40,0 м с гуськом. Обзор показывает, как связаны тоннаж, вылет, высота, параметры лебёдки и гидравлики и где паспортные максимумы нельзя использовать отдельно.
AC 26-95B — автокран ALTEC с максимальной грузоподъёмностью 23,6 т на минимальном вылете. Основная стрела изменяет длину от 9,1 до 29,0 м, а заявленная высота подъёма достигает 32,0 м; гусёк 7,9 м увеличивает её до 40,0 м. Платформа вращается непрерывно на 360°, диапазон угла стрелы составляет от -10° до +80°.
Рабочий профиль AC 26-95B определяется не максимальным тоннажем отдельно, а сочетанием массы груза, фактического вылета, высоты и конфигурации стрелы. Тяговое усилие лебёдки 5,44 т, скорость навивки каната, производительность насоса и давление гидросистемы описывают работу подъёмного механизма, но не заменяют грузовую диаграмму. Модель следует подбирать по конкретной точке подъёма, а не по одному паспортному максимуму.
Характеристики
| Параметр | Значение | Практическое значение |
|---|---|---|
| Максимальная грузоподъемность | 23,6 тонны (на минимальном вылете стрелы). | Паспортный максимум доступен только на минимальном вылете; для других вылетов нужна грузовая диаграмма. |
| Длина основной стрелы | от 9,1 до 29,0 метров. | Диапазон изменения длины основной стрелы; он не равен рабочему вылету или высоте подъёма. |
| Максимальная высота подъема (по основной стрелке) | 32,0 метра. | Верхняя заявленная высота подъёма без дополнительного гуська. |
| Длина дополнительного гуська | 7,9 метра. | Дополнительная секция увеличивает высотный диапазон, но допустимая масса определяется отдельно. |
| Максимальная высота подъема с гуськом | до 40,0 метров. | Верхняя заявленная высота подъёма при установке гуська. |
| Угол подъема стрелы | от -10° до +80°. | Диапазон наклона стрелы включает положение ниже горизонта и подъём до +80°. |
| Угол поворота платформы | 360° (непрерывное вращение). | Платформа может непрерывно вращаться вокруг оси; параметр не подтверждает одинаковую грузоподъёмность во всех секторах. |
| Максимальное тяговое усилие лебедки | 5,44 тонны (53,4 кН). | Параметр тяги лебёдки не равен максимальной грузоподъёмности крана. |
| Скорость навивки каната | до 78 метров в минуту (на верхнем слое барабана). | Характеризует скорость лебёдки на верхнем слое барабана; фактическая скорость зависит от режима работы. |
| Производительность гидронасоса | около 160 литров в минуту. | Один из параметров скорости гидравлических движений; его нужно читать совместно с рабочим давлением. |
| Рабочее давление в гидросистеме | 240 бар. | Параметр силового режима гидросистемы; сам по себе не определяет грузоподъёмность. |
Рабочие сценарии
AC 26-95B подходит для задачи, если требуемая высота крюка не превышает 32,0 м, а масса груза допустима по грузовой диаграмме на фактическом вылете.
Конфигурацию с гуськом 7,9 м следует рассматривать, когда требуемая высота находится выше диапазона основной стрелы, но не превышает 40,0 м. Допустимую массу на этой высоте нужно определять отдельно по рабочей диаграмме; максимальная грузоподъёмность 23,6 т к верхней точке автоматически не относится.
Особенности и связки параметров
Стрела длиной до 29,0 м даёт заявленную высоту подъёма 32,0 м, а гусёк 7,9 м увеличивает её до 40,0 м. Длину стрелы нельзя подменять высотой крюка.
Диапазон от -10° до +80° определяет вертикальное позиционирование стрелы, а непрерывный поворот на 360° — перемещение вокруг оси платформы. Эти параметры описывают геометрию работы, но не допустимую массу груза.
Производительность насоса около 160 л/мин и давление 240 бар нужно читать совместно: расход влияет на скорость движения, давление — на создаваемое усилие. Ни один параметр отдельно не определяет фактическую грузоподъёмность.
Ограничения и ошибки выбора
Ограничения моделиПричина — угол поворота описывает кинематику платформы, а допустимая нагрузка по секторам определяется грузовой диаграммой и схемой установки.
Причина — значение указано для верхнего слоя барабана; фактический цикл зависит от слоя каната, кратности полиспаста, массы груза и совмещённых движений.
Плюсы и минусы
- Высота подъёма до 40,0 м с гуськом подходит для задач, которые выходят за пределы 32,0 м основной стрелы.
- Непрерывное вращение платформы на 360° расширяет возможности позиционирования груза вокруг шасси.
- Диапазон угла стрелы от -10° до +80° даёт широкий диапазон вертикального позиционирования.
- Максимальные 23,6 т доступны только на минимальном вылете и не характеризуют грузоподъёмность во всей рабочей зоне.
- Для задач с требуемой высотой более 40,0 м заявленного диапазона основной стрелы и гуська недостаточно.
