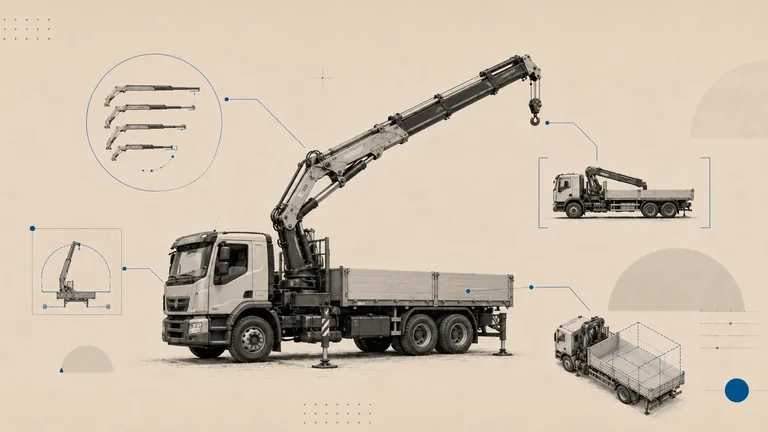

Виды КМУ: как классифицировать установку без смешения разных признаков
Специалисты ООО «ИТТ»
Одним ярлыком надежно описать КМУ нельзя. В рыночной речи этим сокращением называют установки разного назначения и исполнения. ГОСТ 33167-2014 использует нормативный термин «погрузочный кран» для гидравлических погрузочных кранов и прямо исключает из своей области, в частности, лесное манипуляторное оборудование. Для него действует ГОСТ 31595-2012. Поэтому сначала нужно определить, к какому оборудованию относится конкретная машина, а затем сравнивать конструкцию стрелы, подвес, монтаж и грузовые характеристики.
ГОСТ 33167-2014 введен в России с 1 января 2016 года. Во введении стандарта указано, что его требования относятся к новым кранам, изготовленным после введения стандарта. Сами по себе эти требования не требуют модернизировать ранее изготовленные краны или менять их существующую документацию.

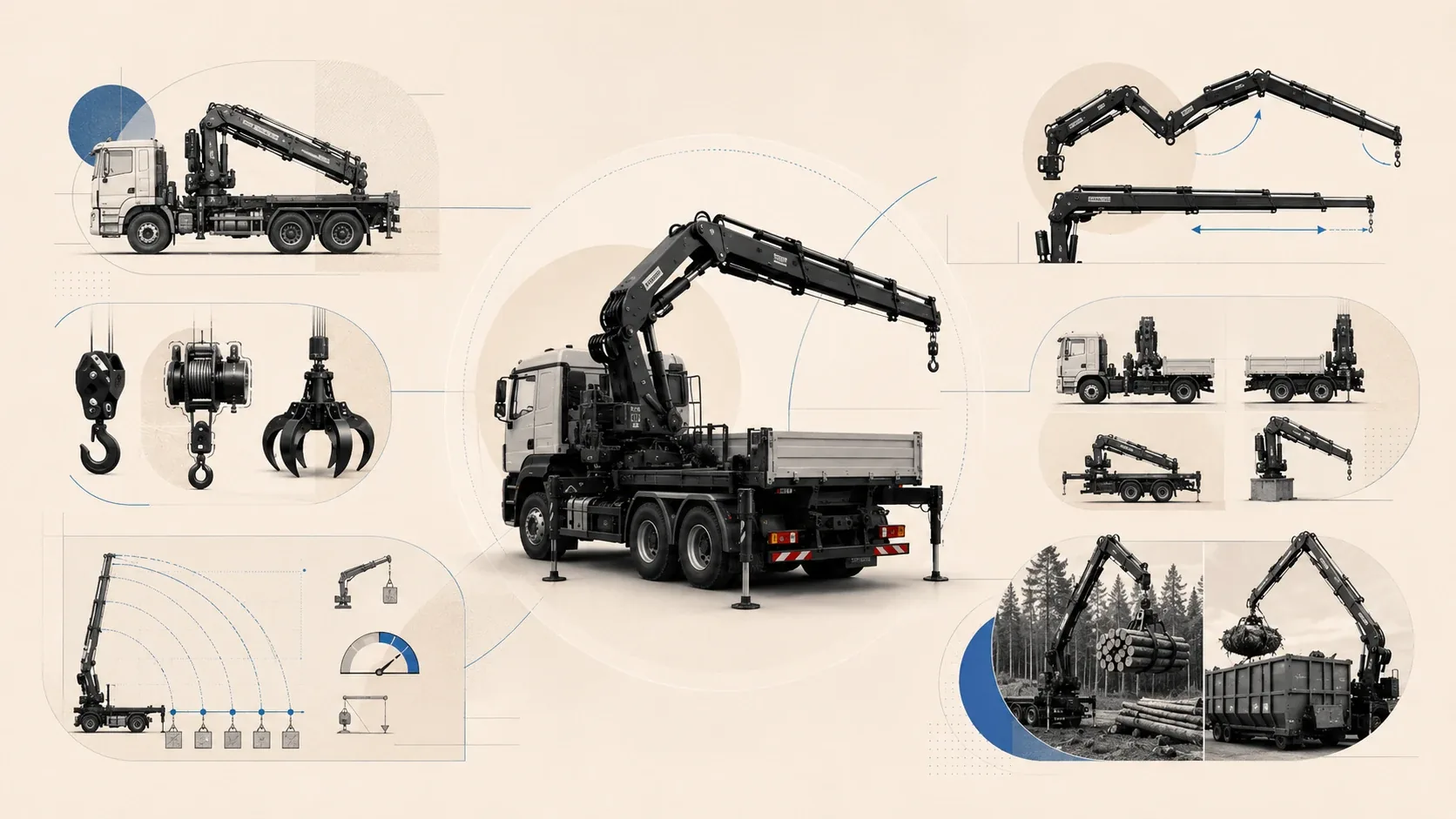

Какие виды КМУ бывают: шесть отдельных признаков
Ниже приведена не нормативная классификация, а практическая схема. Она помогает не смешивать разные свойства одной машины. Эти признаки не всегда полностью независимы: назначение и рабочее оснащение могут влиять на то, какой стандарт применяется к оборудованию.
| Признак | Что определяем | Пример | Чего по этому признаку одного не узнать |
|---|---|---|---|
| Техническая группа | К какому оборудованию относится установка | гидравлический погрузочный кран по ГОСТ 33167-2014; лесное манипуляторное оборудование по ГОСТ 31595-2012; погрузочный кран для утилизации отходов | конструкцию стрелы конкретной модели |
| Стреловая система | Как устроены звенья и есть ли выдвижные секции | шарнирно-сочлененная схема; жесткая/несочлененная стрела в терминологии производителя; телескопические секции; сочетание сочленения и телескопирования | наличие лебедки и каната |
| Подвес и рабочий орган | Как груз соединяется с краном и каким органом удерживается | канат через лебедку, крюк, грейфер | грузовую характеристику |
| Монтаж | На какой базе и где установлено оборудование | за кабиной, в задней части рамы, на прицепе или другой перемещаемой базе, на фундаменте при предусмотренном исполнении | допустимую нагрузку в рабочем положении |
| Грузовые характеристики | Какие нагрузки допускаются при определенной конфигурации и положении | номинальная грузоподъемность, вылет, грузовой момент, грузовая характеристика | назначение машины |
| Специализация | Для какой работы разработано исполнение | обращение с отходами, лесозаготовительное применение | параметры другой модели того же назначения |
ГОСТ 33167-2014 отдельно определяет погрузочный кран для утилизации отходов. Одновременно стандарт исключает из своей области краны, предназначенные только для работы со специальным навесным оборудованием, а также лесное манипуляторное оборудование. Поэтому назначение оборудования не всегда можно считать лишь дополнительным признаком.
Гидравлический привод не исключает наличие каната. Шарнирное сочленение не исключает телескопических секций. Место монтажа само по себе тоже не определяет грузовую характеристику машины.
Один ярлык не описывает установку полностью
Любой термин полезно проверять вопросом: что именно он описывает?
| Формулировка | Что она сообщает | Какой вывод из нее не следует |
|---|---|---|
Z-Type |
принадлежность к продуктовой или конструктивной системе конкретного производителя | конкретный подвес, грузовой класс или рабочий орган другой модели |
канатная |
наличие канатной схемы подвеса в данном исполнении | что механизм не имеет гидравлического привода |
Heavy / тяжелая |
принадлежность к определенному диапазону внутри конкретной шкалы | допустимая масса груза на любом вылете |
заднего монтажа |
положение крана на базовой машине | кинематика стрелы или грузовой момент |
грейферная |
оснащение грейфером либо специализация конкретного исполнения | место монтажа и грузовая характеристика |
Конструктивный признак, термин производителя и исторический термин — не одно и то же
Чтобы точно описать КМУ, нужно разделять физические признаки, названия производителя и нормативные термины.
| Тип термина | Пример | Как проверять |
|---|---|---|
| Физический или конструктивный признак | телескопические секции, лебедка, канат, положение на раме | по документации точной модели и исполнения |
| Термин производителя | X-Type, L-Type, Z-Type, Light, Mid, Heavy | по системе производителя и той линейке, к которой относится модель |
| Нормативный термин | вылет, номинальная грузоподъемность, грузовой момент, грузовая характеристика | по применимому действующему стандарту |
| Исторический термин | жесткая (шарнирная) и гибкая (канатная) подвеска из ПБ 10-257-98 | только с указанием, что документ не применяется |
| Рыночный ярлык | «пятитонная КМУ», «средняя КМУ» | считать неполным описанием, пока не понятны исходный показатель и условия |

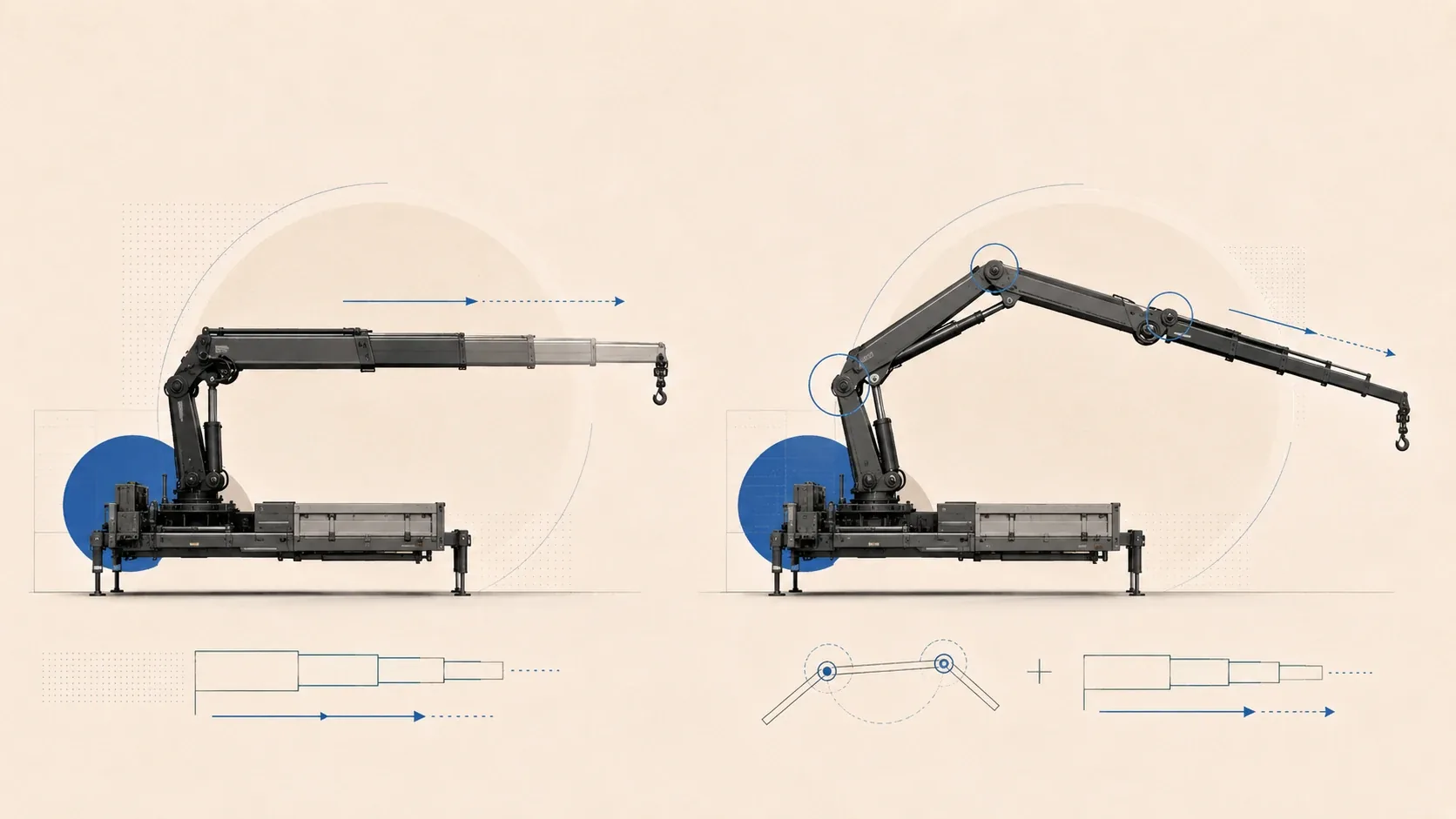

Стрела: сочленение и телескопирование могут сочетаться
Шарнирное сочленение описывает взаимное движение звеньев. Телескопирование означает, что длина звена меняется за счет выдвижных секций. Одна стреловая система может сочетать оба свойства. Официальная карточка HIAB LOGLIFT 82Z называет модель складной Z-моделью и одновременно указывает, что при необходимости она может оснащаться телескопической стрелой.
Поэтому делить КМУ на «Z-образные или телескопические» некорректно. Такая схема смешивает разные конструктивные признаки.
L- и Z-обозначения не образуют общей отраслевой системы
ГОСТ 33167-2014 не устанавливает универсальной отраслевой расшифровки букв L и Z. В текущем каталоге HIAB Product Finder одновременно используются X-Type, T-Type, L-Type, Z-Type, S-Type, K-Type и другие линейки. Поэтому схема «все КМУ делятся на L и Z» не описывает даже номенклатуру одного производителя.
Для HIAB Z-Pro 171 производитель указывает конкретную особенность этой Z-системы: второе звено складывается над первым. Это подтверждает конструкцию именно этой модели, но не позволяет автоматически расшифровывать букву Z у другой марки.
Буквенное обозначение нужно читать по документации конкретного производителя и семейства. Если источник не устанавливает общей межмарочной шкалы, переносить расшифровку по аналогии нельзя.
Гидравлический привод, канат и рабочий орган — разные признаки
Фраза «тросовая или гидравлическая КМУ» смешивает способ привода механизмов с наличием канатной системы. ГОСТ 33167-2014 относится к гидравлическим погрузочным кранам, но отдельно определяет лебедку. В определении грузоподъемности брутто стандарт учитывает и массу каната, если грузозахватный орган подвешен на канате.
Это хорошо видно на примере Tadano TM-ZT503H. В официальной спецификации для этой модели одновременно указаны трехсекционная полностью гидравлическая телескопическая стрела, лебедка с гидравлическим приводом и стальной канат диаметром 8 мм. Крановая грузоподъемность указана как 5 050 кг при 2,5 м при пяти ветвях каната.
Такую модель точнее описывать по отдельным признакам: погрузочный кран с гидравлическим приводом, телескопической стрелой, гидравлической лебедкой и канатной системой подъема.
Эту формулировку нельзя переносить на все семейство TM-ZT500. Общая спецификация Tadano различает трехсекционную TM-ZT503 с fully hydraulic telescoping boom и четырех-/пятисекционные TM-ZT504/TM-ZT505 с fully powered partly synchronized telescoping boom.
Откуда взялось деление на жесткую и канатную подвеску
Исторические ПБ 10-257-98 действительно различали документы для кранов-манипуляторов с жесткой (шарнирной) и гибкой (канатной) подвеской грузозахватного органа. Эти Правила были утверждены постановлением Госгортехнадзора России от 31 декабря 1998 года № 79. Приказом Ростехнадзора от 7 марта 2014 года № 95 это постановление признано не подлежащим применению.
Поэтому такое деление можно использовать как исторический контекст, но не как действующую универсальную классификацию современных КМУ.

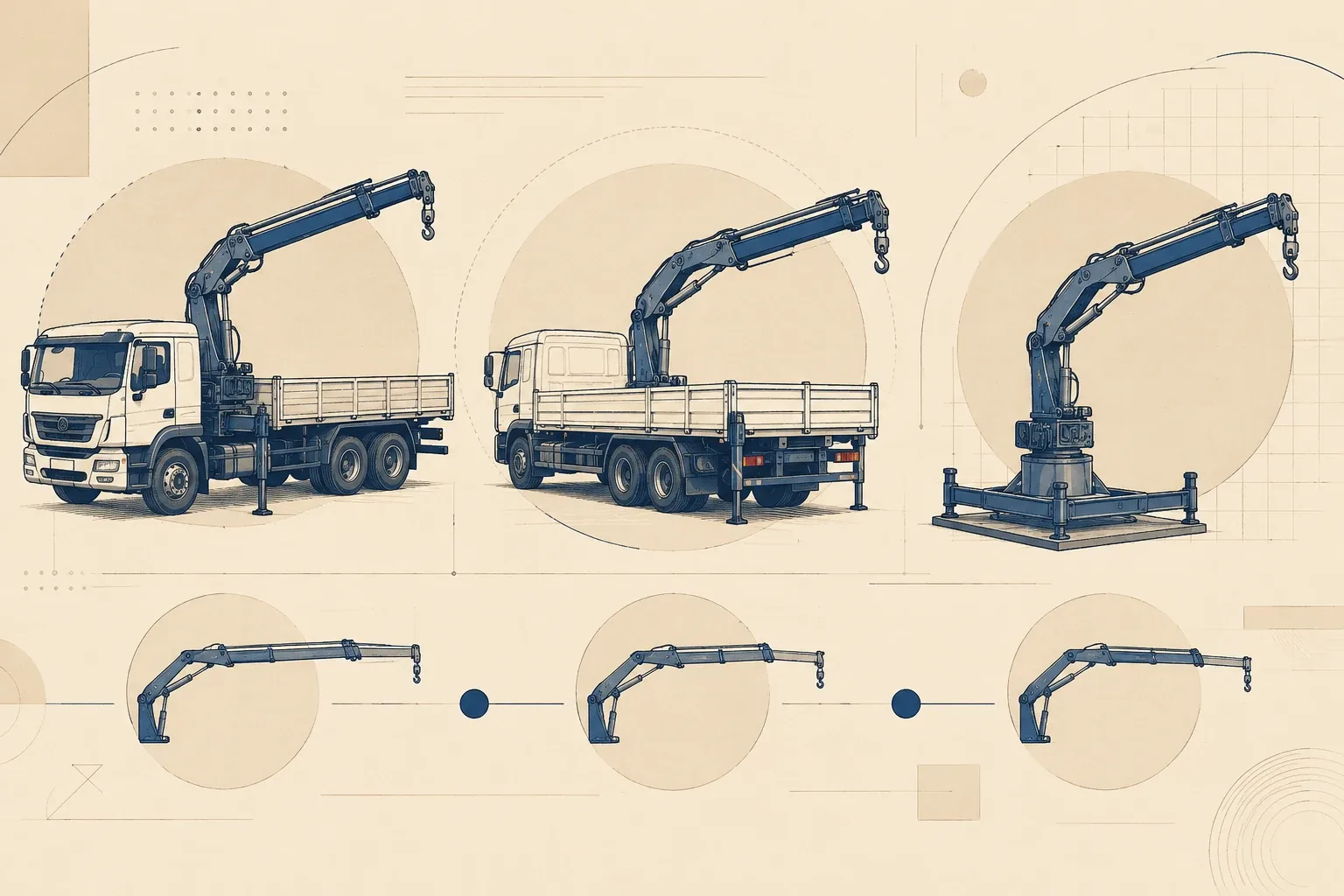

Монтаж крана не определяет конструкцию стрелы
ГОСТ 33167-2014 допускает установку погрузочного крана на перемещаемой монтажной базе либо на фундаменте/портале. В примечании к определению погрузочного крана среди возможных баз указаны, в частности, грузовой автомобиль, прицеп и трактор.
В североамериканском HIAB Loader Crane Buyer’s Guide производитель отдельно рассматривает монтаж за кабиной (behind the cab mount) и в задней части (rear mount). Это варианты компоновки производителя, а не российская нормативная классификация.
базовая машина или монтажная база
↓
погрузочный кран
↓
подвес / рабочий орган / навесное оборудование
Поэтому выражение «заднего монтажа» само по себе ничего не говорит о конструкции стрелы, грузовом моменте или допустимой нагрузке. Для прицепа, полуприцепа или другой конкретной базы исполнение нужно подтверждать документацией изготовителя конкретной установки.
Назначение может определять применимый стандарт
ГОСТ 33167-2014 отдельно определяет погрузочный кран для утилизации отходов как кран, специально разработанный и оборудованный захватом для загрузки и разгрузки отходов. Тот же стандарт исключает краны, предназначенные только для работы со специальным навесным оборудованием, и лесное манипуляторное оборудование.
Лесное оборудование рабочего манипуляторного типа рассматривается ГОСТ 31595-2012. По состоянию на 28 августа 2026 года стандарт имеет статус «Действует». На карточке Росстандарта также указаны поправки ИУС 3-2022 и ИУС 2-2026.
Грейфер или другое оснащение не нужно автоматически превращать в отдельный «вид КМУ». Но назначение конкретного оборудования и область применимого стандарта проверять необходимо.
Грузоподъемность, вылет, грузовой момент и грузовая характеристика — разные параметры
ГОСТ 33167-2014 дает этим понятиям отдельные определения.
| Показатель | Что означает | Чего по нему одному нельзя узнать |
|---|---|---|
| Номинальная грузоподъемность | максимально допустимая грузоподъемность для заданного положения стрелового оборудования, конфигурации и условий использования | допустимую массу во всех других положениях |
| Вылет | горизонтальное расстояние от оси вращения колонны до проекции точки подвеса несъемного грузозахватного органа | допустимую нагрузку без грузовой характеристики |
| Грузовой момент | произведение номинальной грузоподъемности на соответствующий ей вылет | допустимую нагрузку на любом произвольном вылете |
| Грузовая характеристика | зависимость номинальной грузоподъемности от положения стрелового оборудования для определенной конфигурации и условий применения | параметры другой конфигурации или другой модели |

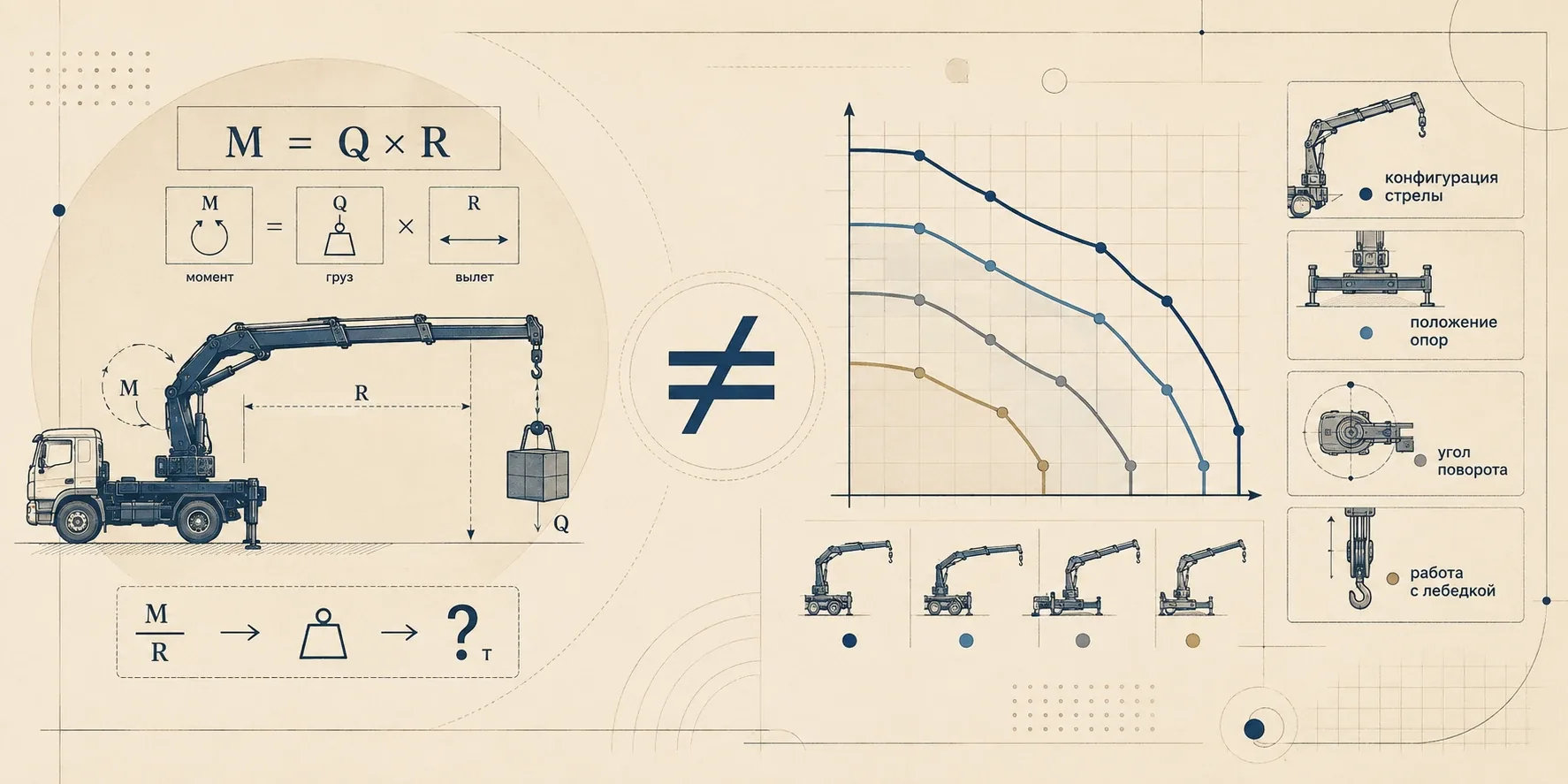

Грузовой момент определяется формулой:
$$ M = Q \times R $$
где M — грузовой момент, Q — номинальная грузоподъемность для соответствующего рабочего состояния, R — соответствующий ей вылет.
Почему деление M на R не заменяет грузовую характеристику
Расчет
$$ 20\ т\cdotм / 10\ м = 2\ т $$
дает 2 т. Но это не означает, что конкретный кран с заявленным максимальным моментом 20 т·м разрешено нагружать грузом 2 т на вылете 10 м.
ГОСТ 33167-2014 требует представлять грузовые характеристики для предусмотренных конфигураций. В них учитываются соответствующие положения стрелового оборудования. Стандарт отдельно предусматривает указание положения выносных опор, угла поворота, конфигурации стрелы и, когда применимо, работы с лебедкой. Для разных конфигураций может потребоваться несколько диаграмм.
точная модель и исполнение
→ нужная конфигурация стрелы и опор
→ грузовая характеристика этой конфигурации
→ положение крана
→ допустимая номинальная грузоподъемность
Light, Mid и Heavy имеют смысл только внутри шкалы производителя
Производители используют собственные диапазоны. Эти диапазоны могут частично совпадать, но названия классов от этого не становятся универсальными.
На текущей странице HIAB Loader Cranes опубликована следующая шкала:
| Класс HIAB | Диапазон производителя |
|---|---|
| Light-capacity | менее 12 т·м |
| Mid-capacity | 12–30 т·м |
| Heavy-capacity | 30–100 т·м |
| Super heavy-capacity | более 100 т·м |
На официальной странице SANY PALFINGER SPK Knuckle Boom Cranes используется другая шкала:
| Класс SANY PALFINGER SPK | Формулировка производителя |
|---|---|
| Small | менее 10 т·м |
| Light-Duty | более 10 и менее 20 т·м |
| Medium-Duty | от 20 и менее 40 т·м |
| Heavy-Duty | более 40 т·м |
Границы приведены без попытки заполнить отсутствующие условия. Например, страница SPK формулирует Light-Duty как >10 и <20, а Heavy-Duty как >40. Поэтому значение ровно 10 или ровно 40 нельзя самостоятельно относить к соседнему классу.
Один и тот же момент может относиться к разным классам
15 т·м относится к Mid-capacity по опубликованной шкале HIAB и к Light-Duty по опубликованной шкале SANY PALFINGER SPK.
Здесь нет противоречия в физической характеристике. Различаются только названия диапазонов. Поэтому фраза «КМУ среднего класса» технически неполна, если рядом не указаны шкала производителя или исходный числовой параметр.
Какому источнику доверять, если описания расходятся
| Что нужно установить | Основной источник | Что не делать |
|---|---|---|
| характеристику конкретной модели | руководство, паспорт, спецификация или официальная карточка точной модели | переносить значение соседней модели |
| значение X/L/Z-Type или Light/Mid/Heavy | документацию того производителя и той линейки, где используется название | расшифровывать индекс по другой марке без общего источника |
| нормативный термин | действующий стандарт, применимый к данному оборудованию | заменять норму дилерской статьей |
| исторический термин | исторический документ плюс его актуальный статус | выдавать старую норму за действующую |
| рыночный ярлык | использовать лишь как предварительное описание | считать его достаточной технической характеристикой |
Если источники выглядят противоречиво, сначала нужно проверить, отвечают ли они на один и тот же вопрос. Число 15 т·м и слово Mid — не два разных значения одной величины. Первое — числовой параметр, второе — название диапазона в конкретной шкале производителя.
Что можно установить по документации двух моделей
| Модель | Что подтверждено официальным источником | Что из источника не следует |
|---|---|---|
| HIAB LOGLIFT 82Z | продуктовая категория Forestry Cranes; складная Z-модель; рассчитана на легкие грузовики; Capacity of 8.0 tm; может оснащаться телескопической стрелой |
конкретное положение установки на раме автомобиля; автоматическое присвоение класса Light из шкалы обычных HIAB Loader Cranes |
| Tadano TM-ZT503H | Truck Loader Crane; 5 050 кг при 2,5 м при пяти ветвях каната; трехсекционная полностью гидравлическая телескопическая стрела; гидравлическая лебедка; стальной канат 8 мм | L/Z-класс другой марки; класс HIAB/PALFINGER; конкретное место установки на шасси без монтажной документации |
HIAB LOGLIFT 82Z показывает, почему одного буквенного обозначения недостаточно для описания установки. Производитель одновременно называет ее Z-моделью и допускает телескопическую стрелу. Значение 8,0 т·м на карточке модели — указанная производителем Capacity, а не готовая грузовая характеристика в смысле ГОСТ 33167-2014.
Tadano TM-ZT503H показывает другую комбинацию признаков. Полностью гидравлическая телескопическая стрела в этой модели сочетается с гидравлической лебедкой и стальным канатом. Поэтому противопоставление «гидравлическая или тросовая» без уточнения сравниваемого признака остается технически двусмысленным.
Какие ошибки чаще всего ломают классификацию КМУ
| Ошибка | Почему неверно | Как проверять |
|---|---|---|
Все КМУ делятся на L и Z |
используемые стандарты не задают такой универсальной системы, а у одного HIAB есть несколько Type-линеек | документация производителя и точной линейки |
Телескопическая или шарнирная как обязательный выбор одного из двух |
сочленение и телескопирование могут сочетаться | отдельно фиксировать кинематику и наличие выдвижных секций |
Тросовая вместо гидравлической |
канат и гидропривод могут одновременно присутствовать в одном кране | отдельно описать привод, лебедку, канат и подвес |
Средняя КМУ без шкалы |
разные производители задают разные диапазоны | указать производителя/шкалу и числовой параметр |
КМУ 5 т поднимает 5 т на любом вылете |
номинальная грузоподъемность зависит от положения и конфигурации | пользоваться грузовой характеристикой точной модели |
Грейферная КМУ как полное конструктивное описание |
рабочий орган не сообщает монтаж и грузовые параметры | отдельно описать рабочий орган и остальные признаки |
| класс одной линейки автоматически переносится на другую | общей шкалы может не существовать | переносить класс только при прямом подтверждении общей системы производителя |
| неизвестный параметр восстанавливается по фотографии | внешнее сходство не доказывает исполнение и конфигурацию | искать шильдик, индекс и документацию точной модели |
Как классифицировать конкретную КМУ за 6 шагов
- Найдите точную модель и исполнение. По фотографии нельзя надежно переносить параметры похожей машины.
- Установите техническую группу. Проверьте назначение оборудования и область применимого стандарта: гидравлический погрузочный кран, лесное манипуляторное оборудование или иная категория.
- Опишите стреловую систему. Отдельно зафиксируйте сочленение и наличие телескопических секций.
- Зафиксируйте привод, лебедку, канат и рабочий орган. Не сводите эти признаки к одной развилке «гидравлическая/тросовая».
- Опишите монтаж. Указывайте монтажную базу и положение только по документации конкретного исполнения.
- Возьмите грузовые показатели из документации. Номинальную грузоподъемность на нужном вылете берут из грузовой характеристики соответствующей конфигурации. Название Light/Mid/Heavy указывают только вместе с системой производителя.
Карточку установки можно собирать по шаблону:
[модель и исполнение]
→ [техническая группа и применимый документ]
→ [кинематика стрелы + телескопические секции]
→ [привод + лебедка + канат / подвес + рабочий орган]
→ [монтажная база и положение]
→ [грузовой момент + грузовая характеристика нужной конфигурации]
→ [именованный класс + источник шкалы, если он используется]
→ [специализация]
Если признак не подтвержден документацией, лучше оставить его неизвестным, чем восстанавливать по похожему индексу или внешнему виду. Для подбора техники под конкретную работу одного классификационного ярлыка недостаточно: нужны данные точной модели и ее грузовая характеристика.
Источники
- ГОСТ 33167-2014 «Краны погрузочные гидравлические. Требования безопасности». Росстандарт. Приказ № 802-ст от 24.06.2015, введен в действие с 01.01.2016.
- ГОСТ 31595-2012 «Погрузчики леса. Оборудование рабочее манипуляторного типа. Общие технические условия». Росстандарт. Приказ № 1023-ст от 22.11.2012, введен в действие с 01.01.2014; на карточке указаны поправки ИУС 3-2022 и ИУС 2-2026.
- ГОСТ 33167-2014, доступный текст: введение; разд. 1; пп. 3.1, 3.3, 3.6, 3.8, 3.16–3.19, 3.45; пп. 7.4.4.2–7.4.4.6.
- HIAB. LOGLIFT 82Z. Официальная карточка модели: foldable Z-model,
Capacity of 8.0 tm, возможность установки telescopic boom, категория Forestry Cranes. - ПБ 10-257-98 «Правила устройства и безопасной эксплуатации грузоподъемных кранов-манипуляторов», утв. постановлением Госгортехнадзора РФ от 31.12.1998 № 79. Исторические формы паспортов для жесткой (шарнирной) и гибкой (канатной) подвески. Документ не применяется.
- HIAB. Product Finder — Loader Cranes. На странице используются X-Type, T-Type, L-Type, Z-Type, S-Type, K-Type и другие линейки.
- HIAB. Z-Pro 171. Официальная карточка модели: конструктивное описание Z-Crane, в том числе складывание второго звена над первым.
- Tadano. TM-ZT503H Specification Sheet.
5,050 kg at 2.5 m (5-part line); three-sectioned fully hydraulic telescoping boom; hydraulic motor driven winch; wire rope 8 mm × 67 m. - Tadano. TM-ZT500 Series Technical Specifications. Общая таблица TM-ZT503/504/505, различающая тип телескопирования стрелы при 3, 4 и 5 секциях; гидравлическая лебедка и канат.
- Tadano. TM-ZT505 Specification Sheet. Five-sectioned fully powered partly synchronized telescoping boom; hydraulic motor driven winch; wire rope 8 mm × 97 m.
- Приказ Федеральной службы по экологическому, технологическому и атомному надзору от 07.03.2014 № 95 «О признании не подлежащим применению постановления Федерального горного и промышленного надзора России от 31 декабря 1998 г. № 79…».
- HIAB. Loader Crane Buyer’s Guide, 2022, североамериканская версия. Раздел выбора конфигурации
Rear mount or behind the cab mount?. - HIAB. Loader Cranes. Официальная производительская шкала: Light-capacity <12 tm; Mid-capacity 12–30 tm; Heavy-capacity 30–100 tm; Super heavy-capacity >100 tm.
- SANY PALFINGER. Knuckle Boom Cranes (SPK). Официальная страница продуктовой линейки: Small <10 MT; Light-Duty >10 и <20 MT; Medium-Duty ≥20 и <40 MT; Heavy-Duty >40 MT.
