Эксплуатация КМУ зимой: подготовка, запуск и действия при неисправностях
Специалисты ООО «ИТТ»
Для всех КМУ нельзя установить одно время прогрева, одну температуру масла или общий процент снижения грузоподъёмности зимой. Рабочие пределы и порядок действий нужно определять по руководству по эксплуатации, паспорту и документации конкретной модели, исполнения и установленного дополнительного оборудования.
Руководства производителей показывают, насколько сильно могут различаться требования. Для HIAB T-HiDuo 013/018/023/029/038 при температуре ниже 0 °C предусмотрен специальный порядок холодного запуска. Для лебёдки этой серии при температуре ниже −10 °C требуется отдельная процедура без нагрузки. У другой системы того же производителя низкая температура влияет уже на скорость обновления LCD-дисплея и работу меню контроллера.
Как проверить, подходит ли зимний совет для вашей КМУ
Любой точный зимний параметр сначала нужно проверить на применимость к конкретной машине. Производители выпускают разные руководства для отдельных серий, вариантов управления и дополнительного оборудования. PALFINGER публикует отдельные РЭ для разных типов КМУ и оснащения. Актуальное руководство ИНМАН для КУ с лебёдкой также предупреждает, что не все его разделы действуют для каждой комплектации.
| Проверка | Что должно быть известно | Если информации нет |
|---|---|---|
| Модель | точная КМУ, исполнение, при необходимости серийный номер | точное значение нельзя переносить на установку |
| Узел | гидросистема, лебёдка, контроллер, опора, ГЗП или другой конкретный объект | нельзя определить, к чему относится ограничение |
| Условия | температура и другие условия, для которых указан параметр | границы применения неизвестны |
| Источник | актуальное РЭ, паспорт, техническая или сервисная документация | число остаётся неподтверждённой рекомендацией |
| Критерий | что именно разрешает перейти к следующему действию | время или температура сами по себе не становятся допуском |
| Комплектация | дополнительное оборудование и защитные системы | требование может относиться к другому исполнению |
Что указано в первичных документах
| Документ | Что связано с низкой температурой | Где это можно применять |
|---|---|---|
| HIAB T-HiDuo 013/018/023/029/038 | ниже 0 °C первые несколько минут не трогают рабочие рычаги; ВОМ включают на малых оборотах, затем систему оставляют работать на холостом режиме несколько минут; для прогрева масла в этой серии предусмотрено движение опоры вверх в течение 1 минуты; для лебёдки ниже −10 °C предусмотрена работа в обоих направлениях без нагрузки несколько минут | только для серий и серийного диапазона, указанных в этом РЭ |
| HIAB K-HiPro 285–425 X4 | задержка смены символов LCD составляет примерно 1 с при 0 °C и примерно 8 с при −20 °C; ниже −10 °C предусмотрена задержка перед реакцией меню на второе нажатие кнопки | это особенность LCD и меню конкретного контроллера, а не доказательство замедления гидравлических движений |
| ИНМАН/PALFINGER | официальный сервис публикует отдельные актуальные РЭ по типам КМУ и дополнительному оборудованию; документ для КУ с лебёдкой версии 01/2026 относится к конкретному исполнению и предупреждает, что отдельные разделы действуют не для всех комплектаций | параметры выбирают по документации именно установленной КУ и её оснащения |
| Parker PGP/PGM 600 | для этой серии насосов работа на холоде связана с вязкостью; в разделе Cold Weather Operation указан ориентир около 1 600 сСт при минимальной температуре запуска; оборудование нельзя использовать при полном давлении, пока масло не станет достаточно текучим | это пример только для конкретной серии насосов; он не определяет масло или температуру для другой КМУ |
Какие популярные числа нельзя считать универсальным правилом
В проверенных руководствах HIAB, текущей документации PALFINGER/ИНМАН, сервисном руководстве Parker, ФНП № 461 и ГОСТ 33715-2025 нет единых для всех КМУ требований вроде «10–15 минут прогрева» или зимнего снижения паспортной грузоподъёмности на 10–15%.
Поэтому:
- время прогрева берут из применимого РЭ или выполняют последовательность, которую задал изготовитель;
- рабочую жидкость выбирают по спецификации конкретной гидросистемы;
- допустимую нагрузку определяют по паспортным данным, грузовой характеристике, защитной системе и температурным ограничениям изготовителя;
- коэффициент
0,85нельзя использовать как универсальную зимнюю поправку только потому, что он соответствует снижению на 15%.
Не нужно путать зимнее снижение грузоподъёмности с процентами из п. 262 ФНП № 461. Указанные там 10%, 15% и 25% относятся к проверке срабатывания ограничителей перегрузки для разных типов подъёмных сооружений. К сезонному уменьшению рабочей грузоподъёмности КМУ эти значения не относятся.
Что проверить до морозов и перед первым запуском
Предсезонную и ежесменную проверку проводят по РЭ конкретной машины. Например, руководство HIAB T-HiDuo включает в ежедневный осмотр гидравлические утечки, шланги и соединения, уровень масла, органы управления, электронные компоненты, металлоконструкцию, опоры, канат лебёдки и другие узлы.
Если обнаружено повреждение, которое влияет на безопасность, кран не используют до устранения дефекта.
Гидросистема и рабочая жидкость
До наступления холодов по документации конкретной КМУ проверяют:
- допустимый тип и вязкостный класс рабочей жидкости;
- уровень жидкости в положении, которое указал изготовитель;
- доступные РВД, трубопроводы, соединения и цилиндры на видимые повреждения и утечки;
- фильтры и индикаторы загрязнения в порядке, предусмотренном РЭ;
- дополнительные подогреватели или охладители, но только если они входят в комплектацию и описаны изготовителем.
Выбирать «более жидкое зимнее масло» только по температуре воздуха нельзя. Даже Parker для конкретной серии насосов указывает, что при выборе вязкости приходится учитывать сразу текучесть при запуске, смазывание и внутренние утечки. Компания также рекомендует учитывать требования изготовителя самой машины.
Пульт, разъёмы и датчики
Электрические и электронные узлы проверяют в объёме, установленном РЭ. Задержку индикации или ошибку нельзя автоматически объяснять морозом. Сначала нужно проверить, описывает ли изготовитель такое поведение именно для установленной системы.
Для HIAB K-HiPro 285–425 X4 замедленное обновление LCD при отрицательной температуре прямо указано в документации как особенность дисплея. Но из этого не следует, что замедление стрелы, поворота или другой гидравлической функции любой КМУ на морозе можно считать нормальным.
Механика, опоры, крепёж и лебёдка
Видимые повреждения металлоконструкций, состояние опор, креплений, органов управления, лебёдки и грузового каната проверяют по перечню для конкретной машины.
Браковочные размеры, интервалы обслуживания и допустимые люфты нельзя брать из руководства похожей или соседней модели.
Что проверить перед первым запуском на объекте
| Объект | Что подтвердить |
|---|---|
| КМУ | нет видимого дефекта, при котором РЭ запрещает работу |
| Органы управления | доступны и не заблокированы снегом или льдом |
| Лебёдка и грузовой канат | состояние соответствует проверке, предусмотренной РЭ |
| Опоры | готовы к установке по документации машины |
| Площадка | пригодна для установки конкретной КМУ с учётом фактического основания и применимых требований |
| Груз | известны масса, характер и схема захвата в объёме, необходимом для операции |
| Съёмные ГЗП | соответствуют грузу, своему состоянию и условиям применения |
| Документация | найдена процедура холодного запуска именно для этой модели и исполнения |
Если видна утечка, сработала защитная система, обнаружено повреждение или возникла другая ситуация, которую РЭ относит к причинам для остановки, не нужно запускать КМУ или увеличивать нагрузку в надежде «проверить, пройдёт ли само».

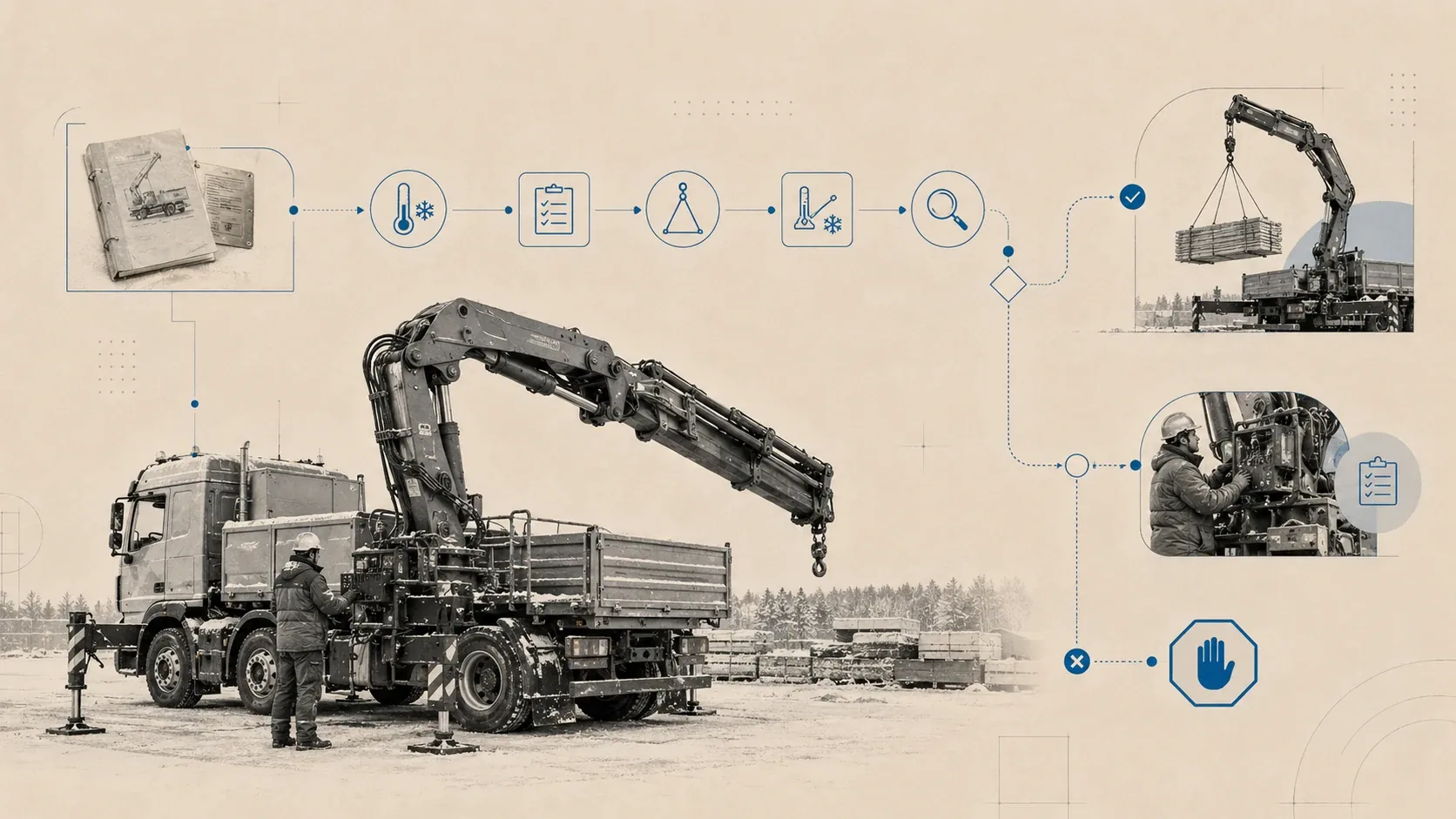

Как выполнять холодный запуск и понять, готова ли КМУ к работе
Холодный запуск проводят в порядке, который указан в РЭ конкретной машины. Руководство HIAB T-HiDuo показывает, насколько специфичной может быть такая процедура.
При температуре ниже 0 °C сначала несколько минут не трогают рычаги. Затем ВОМ включают на малых оборотах и оставляют систему работать на холостом режиме. Для прогрева масла предусмотрено отдельное действие опорой. При температуре ниже −10 °C для лебёдки действует ещё одна процедура.
Переносить эту последовательность на другую КМУ только потому, что она тоже имеет гидропривод, нельзя.
| Ситуация | Что делать |
|---|---|
| Фактическая температура выходит за предел, установленный РЭ | не начинать работу вне разрешённого диапазона |
| Процедура холодного запуска для точной модели неизвестна | найти актуальное РЭ или паспорт и не заменять их общим советом из статьи |
| Процедура выполнена | провести проверку, которую предписывает изготовитель |
| Поведение соответствует РЭ | перейти к проверке конкретной грузовой операции, площадки и ГЗП |
| Есть видимая утечка, защитное отключение, критическая ошибка или повреждение | выполнить предусмотренную РЭ процедуру остановки и не обходить защиту |
| Появился новый симптом, который РЭ не описывает как штатный | не переходить к большей нагрузке, пока состояние не будет определено по документации или сервисной процедуре |
| Следующий шаг РЭ относится к сервисным работам либо выходит за квалификацию или допуск оператора | передать проверку соответствующему персоналу |
| Не подтверждены площадка, опоры, груз или ГЗП | одной исправности КМУ недостаточно для начала подъёма |
Для HIAB T-HiDuo производитель прямо указывает: оператор самостоятельно выполняет только те сервисные и ремонтные работы, для которых у него есть необходимые знания и опыт. Остальные работы выполняет сервисный персонал.
Для другой КМУ эту границу определяют её РЭ, квалификация работника и применимые производственные процедуры.
Что делать, если КМУ на морозе ведёт себя иначе
Если появился новый симптом, сначала нужно определить его статус по документации. Объяснение «это из-за холода» само по себе ничего не доказывает.
Три возможных статуса
| Статус | Когда использовать | Что делать |
|---|---|---|
| Описанное поведение | изготовитель прямо описывает такой признак при этих условиях | действовать в пределах указанной процедуры и ограничений |
| Неизвестное состояние | появился новый признак, который документация не описывает как нормальный | не переходить к большей нагрузке; зафиксировать условия и сверить порядок диагностики |
| Стоп по РЭ/защите | РЭ, защитная система или видимый дефект требуют прекращения работы | прекратить работу в порядке, указанном изготовителем; защиту не обходить |
Что записать при появлении симптома
| Наблюдение | Что зафиксировать | Что сверить |
|---|---|---|
| Движение стало медленнее | функцию, температуру, момент появления, повторяемость | процедуру холодного запуска и раздел неисправностей точной модели |
| Появились рывки | какая функция, на каком этапе, под какой нагрузкой | РЭ и таблицу неисправностей |
| Видна утечка | точное место и момент появления | порядок остановки и сервисные указания РЭ |
| Появился необычный шум | операцию, момент появления, сопутствующую индикацию | диагностический раздел модели |
| LCD/меню реагируют медленнее | температуру, конкретную индикацию, величину задержки | документацию контроллера; для K-HiPro отдельно учитывать указанную изготовителем температурную задержку LCD |
| Сработала ошибка или защита | код, индикацию, операцию, конфигурацию | таблицу кодов и разрешённые действия системы |
Если симптом исчез после прогрева, это означает только то, что он изменился одновременно с температурным состоянием системы. Исчезновение симптома само по себе не доказывает его причину. Если признак появляется снова или сопровождается утечкой, ошибкой либо нарушением управления, требуется повторная проверка.
Измерение давления, электрические измерения, регулировку, разборку или ремонт нельзя считать запрещёнными для оператора любой техники без проверки документации. Критерий другой: оператор не выполняет процедуру, если РЭ относит её к сервисному персоналу, требует специальной квалификации или она выходит за допуск конкретного работника.

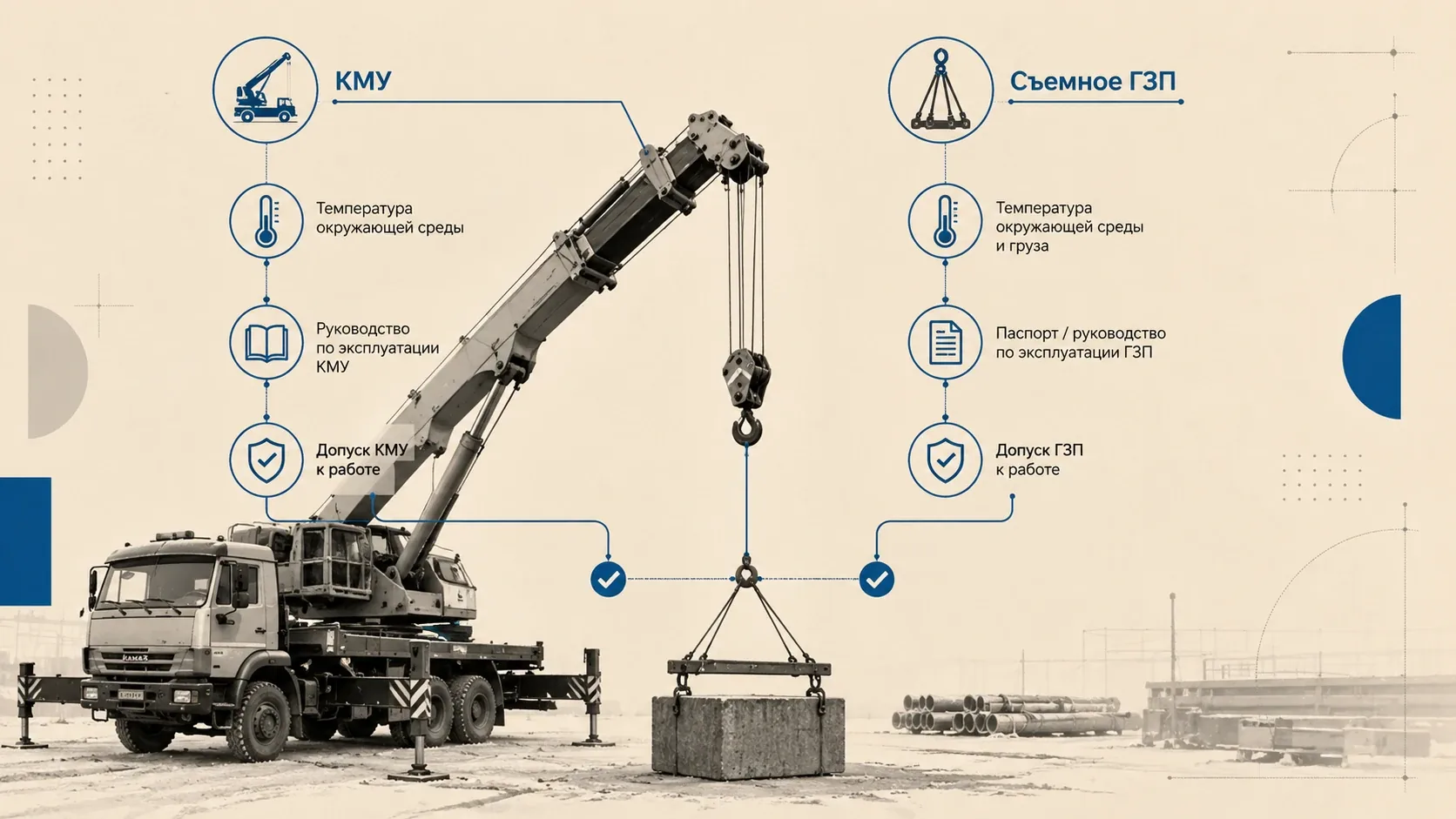

КМУ, съёмные ГЗП и площадку проверяют отдельно
Исправная КМУ ещё не означает, что вся грузовая операция готова к выполнению. Отдельно проверяют установку, используемые ГЗП и основание под опорами.
Снег и наледь
Снег и лёд не должны закрывать доступ к органам управления или мешать проверкам, которые предусмотрены РЭ.
Если обледенел рабочий узел, лебёдка, барабан, ролики или грузовой канат, способ очистки выбирают по документации конкретного оборудования.
Не нужно приводить обледеневший узел в движение только ради очистки, если такая процедура прямо не предусмотрена РЭ. Реагенты, локальный нагрев и механическое воздействие применяют только в том случае, если выбранный способ совместим с указаниями изготовителя и материалами конкретного узла.
У съёмного ГЗП есть собственные температурные ограничения
ГОСТ 33715-2025 действует в России с 01.01.2026 и заменил ГОСТ 33715-2015. Пункт 6.2.4 устанавливает: съёмные ГЗП не используют, если температура окружающего воздуха или груза выходит за пределы, указанные в эксплуатационных документах этих ГЗП.
Сам по себе статус ГОСТ не позволяет называть это требование универсальным «законодательным запретом». По ст. 26 Федерального закона № 162-ФЗ документы национальной системы стандартизации в общем случае применяются добровольно, если законодательством не установлено иное. Обязательность конкретного стандарта может зависеть от правового, договорного, проектного или эксплуатационного контекста.
Для работы это означает, что температурные пределы КМУ и конкретного съёмного ГЗП нужно проверять отдельно по их документации.
- КМУ: температура и режим работы должны соответствовать документации установки.
- Съёмное ГЗП: температура окружающей среды и груза должна находиться в диапазоне, указанном в его эксплуатационной документации.

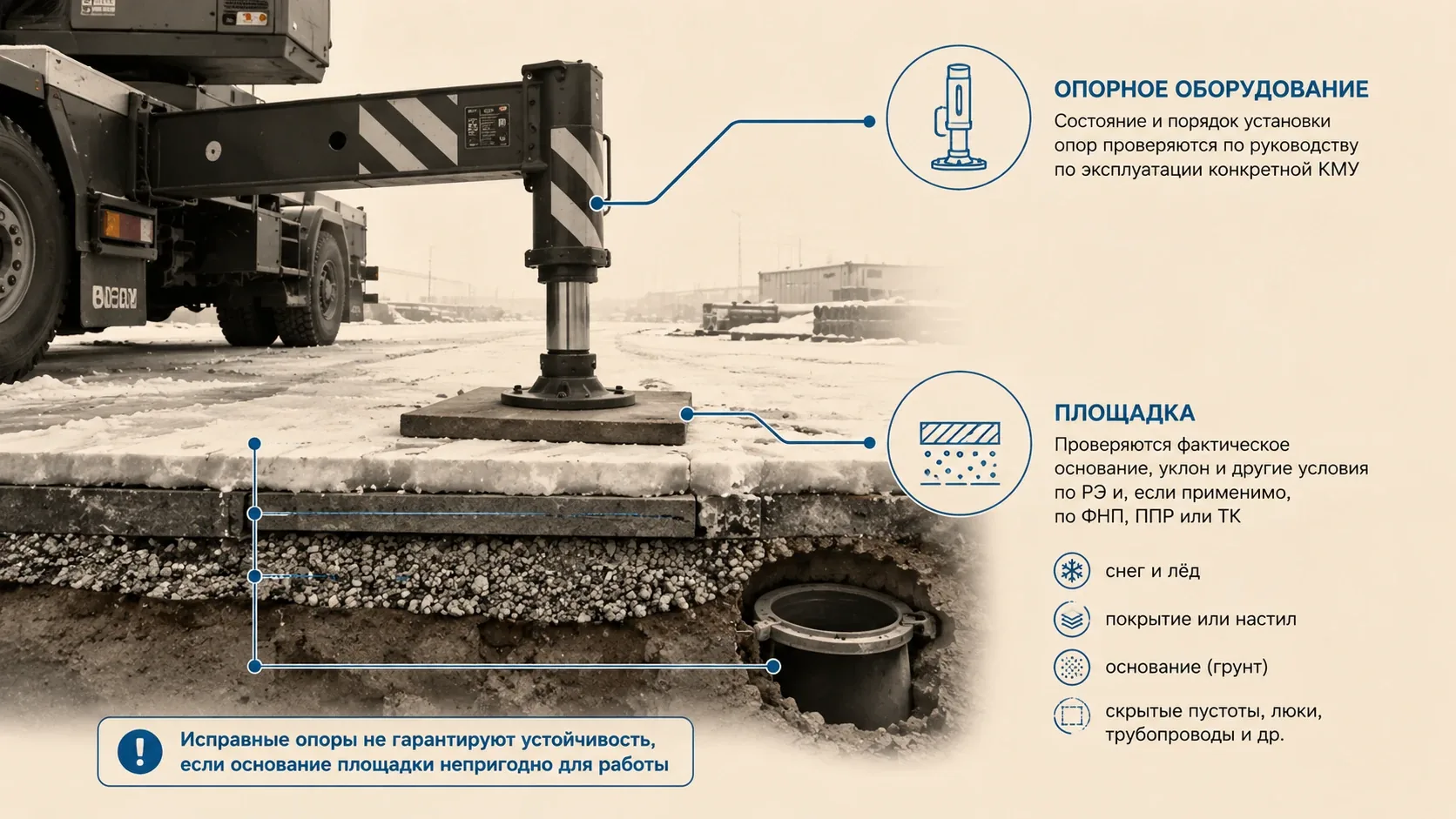

Опоры и зимнее основание
Для КМУ на ОПО, которые подпадают под ФНП № 461, п. 108 требует устанавливать краны-манипуляторы на подготовленной площадке с учётом категории и характера грунта.
Работа на свеженасыпанном неутрамбованном грунте запрещена. Также нельзя работать на площадке с уклоном выше значения, указанного в паспорте или РЭ.
Пункт 110 требует устанавливать ПС на выносные опоры по руководству по эксплуатации. Если РЭ не содержит требований, ФНП предписывает использовать все выносные опоры.
При этом ФНП № 461 распространяются не на все КМУ без исключения. Они регулируют промышленную безопасность ОПО, на которых используются перечисленные подъёмные сооружения. Пункт 2 включает краны-манипуляторы, но п. 3 содержит исключения. В их числе КМУ, установленные на фундаменте, а также КМУ грузоподъёмностью до 1 т или с грузовым моментом до 4 т·м включительно.
Поэтому перед установкой опор проверяют два разных объекта:
- Опорное оборудование. Его состояние и порядок установки проверяют по РЭ конкретной КМУ.
- Площадку. Проверяют фактическое основание, уклон и другие условия, которые имеют значение по РЭ и, если применимо, по ФНП, ППР или ТК.
Размеры подкладок, допустимое давление на грунт и предельный уклон нельзя брать из руководства другой машины.
Если для конкретной операции требуется инженерный расчёт площадки, визуальный осмотр его не заменяет.
Для работ на ОПО дополнительно учитывают ППР и ТК в тех случаях и в том объёме, где они требуются применимыми правилами и технологией работ.
Когда проверку нужно провести повторно
Ниже приведён практический алгоритм статьи, а не отдельная нормативная периодичность.
Если после осмотра изменились условия, которые могут повлиять на требования РЭ, состояние площадки, ГЗП или самой КМУ, соответствующую часть проверки проводят снова.
| Что изменилось | Что перепроверить |
|---|---|
| После перерыва КМУ и рабочая жидкость снова значительно охладились | текущую температуру и необходимость повторной холодной процедуры по РЭ; универсального правила «после двух часов прогреть ещё десять минут» нет |
| Изменилось фактическое состояние площадки | пригодность основания и установку опор по РЭ; на ОПО — также применимые требования ФНП |
| Образовалась новая наледь на рабочем узле или ГЗП | допустимый способ очистки и температурные ограничения оборудования |
| Появился новый рывок, утечка, шум, код ошибки или нарушение управления | прежний вывод о нормальной работе нельзя использовать для нового состояния; нужно перейти к алгоритму РЭ |

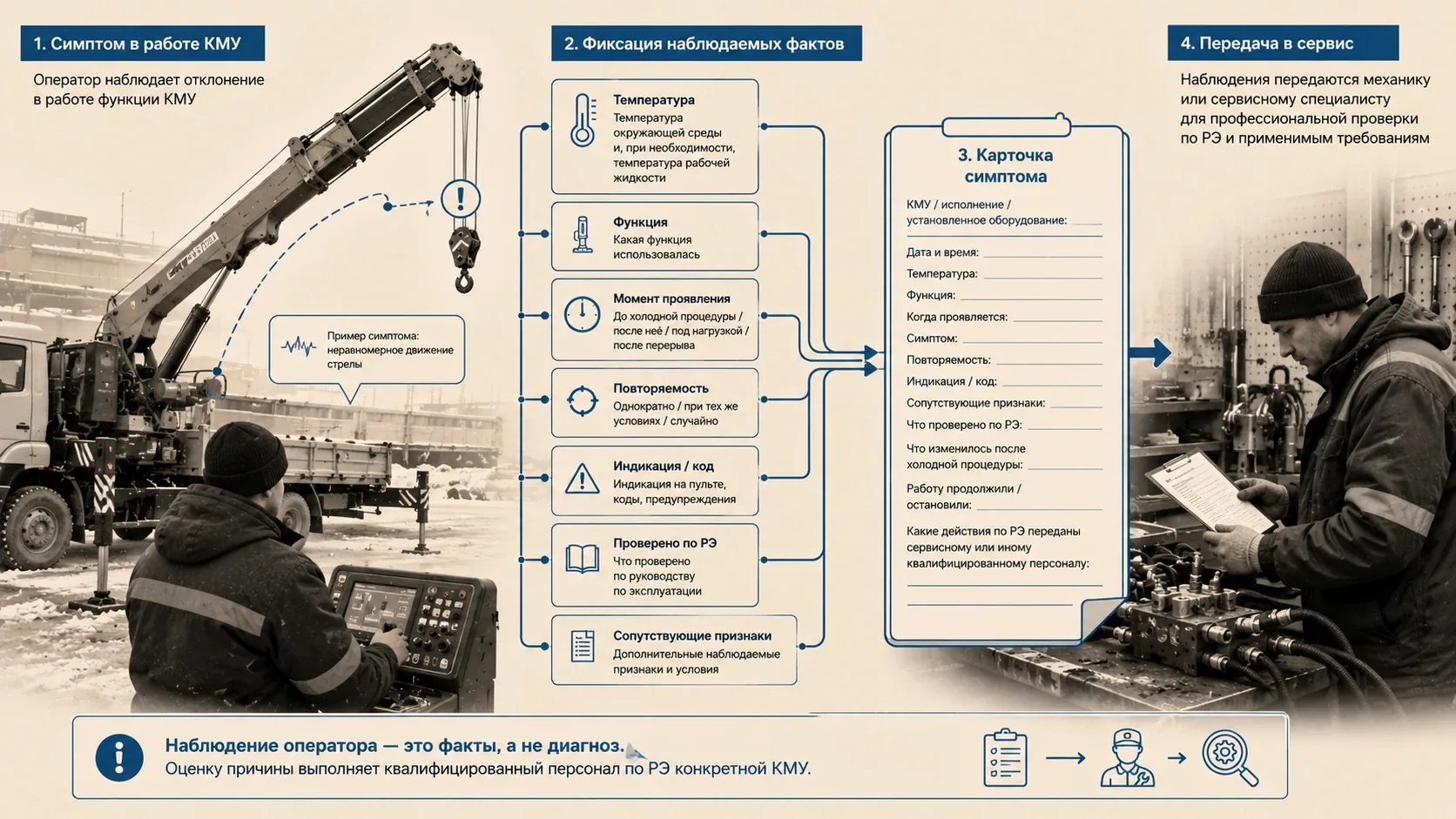

Карточка зимнего симптома для механика или сервиса
Следующая форма — не нормативный бланк, а рабочий шаблон. Он помогает передать наблюдения без преждевременного диагноза.
КМУ / исполнение / установленное оборудование:
Дата и время:
Температура:
Функция:
Когда проявляется: до холодной процедуры / после неё / под нагрузкой / после перерыва
Симптом:
Повторяемость: однократно / при тех же условиях / случайно
Индикация / код:
Сопутствующие признаки:
Что проверено по РЭ:
Что изменилось после холодной процедуры:
Работу продолжили / остановили:
Какие действия по РЭ переданы сервисному или иному квалифицированному персоналу:
После смены КМУ переводят в транспортное или стояночное состояние в порядке, который указан в РЭ конкретной машины.
Источники
- HIAB. T-HiDuo 013/018/023/029/038 Operator's Manual. 2016-04. Разд. 1.2, 3.1, 9.3.1, 9.5–9.6. Официальное руководство производителя.
- HIAB. K-HiPro 285–425 X4 Operator's Manual. Разд. 4.13.1 «Displays». Официальное руководство производителя.
- PALFINGER / ИНМАН. Эксплуатационная документация по подъёмному оборудованию PALFINGER — официальный обновляемый раздел; для примера области применимости использовано Руководство по эксплуатации краноманипуляторной установки, оснащённой лебёдкой, версия 01/2026, разд. 1.1–1.2.
- Parker Hannifin. PGP/PGM 600 Series Service Manual. Hydraulic Oil Recommendation; Cold Weather Operation, p. 13.
- ГОСТ 33715-2025 «Машины грузоподъёмные. Грузозахватные приспособления. Безопасная эксплуатация. Общие требования». Действует с 01.01.2026, взамен ГОСТ 33715-2015; п. 6.2.4.
- Приказ Ростехнадзора от 26.11.2020 № 461 «Об утверждении федеральных норм и правил в области промышленной безопасности “Правила безопасности опасных производственных объектов, на которых используются подъёмные сооружения”». Пп. 1–3, 108, 110, 262 и применимые положения о ППР/ТК. Редакция от 16.04.2026 действует с 08.06.2026; приказом Ростехнадзора № 129 срок действия продлён до 01.09.2032.
- Федеральный закон от 29.06.2015 № 162-ФЗ «О стандартизации в Российской Федерации». Ст. 26: документы национальной системы стандартизации применяются добровольно, если иное не установлено законодательством; отдельные случаи обязательности указаны в законе.
