Неисправности КМУ: диагностика по симптомам и критерии остановки работы
Специалисты ООО «ИТТ»
Один симптом КМУ не указывает на одну конкретную неисправность. Сначала нужно понять, влияет ли отклонение на безопасность текущей операции, сколько функций изменили поведение и что можно зафиксировать без разборки. Точную причину проверяют по руководству по эксплуатации (РЭ), диагностическим процедурам и, если это требуется, измерениям для конкретной модели и исполнения.
В России нужно отдельно учитывать, распространяются ли на конкретную КМУ обязательные правила. Если КМУ используется как подъемное сооружение на опасном производственном объекте и подпадает под ФНП, утвержденные приказом Ростехнадзора № 461, эксплуатирующая организация не должна допускать подъемное сооружение к работе при неисправностях из п. 251. Эти ФНП распространяются не на все КМУ. В п. 3 есть исключения, в том числе для кранов-манипуляторов грузоподъемностью до 1 т или с грузовым моментом до 4 т·м включительно, а также для ряда других случаев.
Общая статья не заменяет РЭ конкретной установки. Это особенно важно для давления, температуры, допустимого люфта, критериев браковки, аварийного прекращения работы и действий после срабатывания защиты.

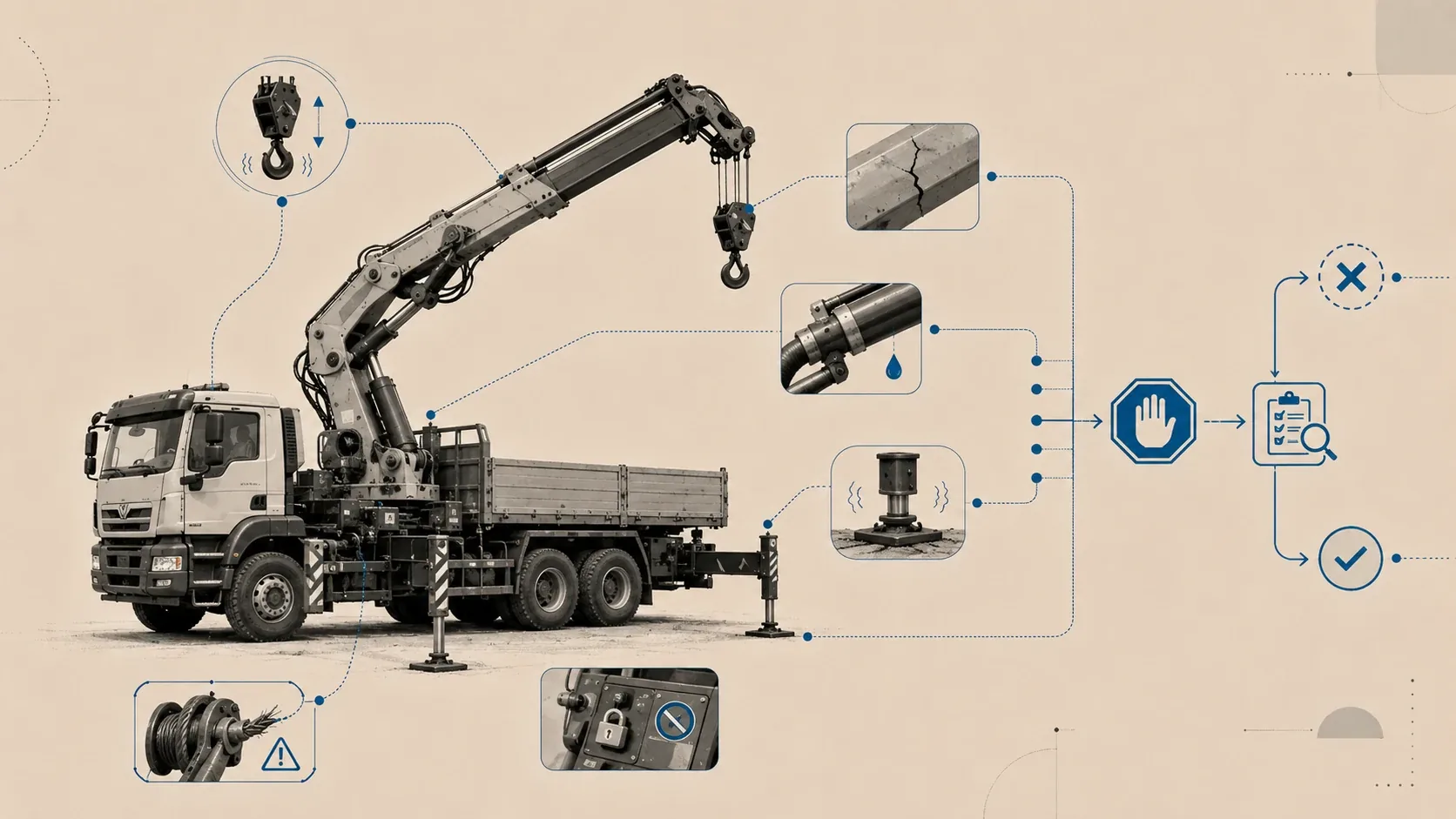

Сначала решите, нужно ли прекратить операцию и можно ли допускать КМУ к следующей работе
Прекратить текущую операцию и снова допустить КМУ к работе — не одно и то же. Если симптом исчез после перезапуска системы или повторного выставления опоры, это само по себе не подтверждает, что причина устранена.
| Наблюдаемый признак | Что делать с текущей операцией | Что требуется до следующей работы |
|---|---|---|
| Стрела или груз движутся без команды | Прекратить операцию в порядке, предусмотренном РЭ и действующими инструкциями для аварийной ситуации | Установить причину и подтвердить работоспособность удерживающих, гидравлических и управляющих элементов по применимой документации |
| Опора, шток или опорная плита меняют положение после установки | Не продолжать работу, если изменение затрагивает устойчивость | Установить, что именно изменилось: положение опоры относительно машины или положение опорной плиты относительно грунта. Затем проверять соответствующую гидравлическую, механическую или грунтовую причину |
| Выявлена трещина металлоконструкции | Для ПС, подпадающего под ФНП № 461, не допускать его к работе | Выполнить оценку и ремонт в установленном порядке. Для остаточной деформации отдельно проверить допустимые пределы |
| Поврежден стальной канат КМУ с лебедкой | Не определять допустимость по случайному числу из общей статьи | Применить критерии РЭ. Если на ПС распространяются ФНП № 461, учитывать требования пп. 190, 194 и 270. ГОСТ 33718-2015 использовать только в пределах его области применения |
| Обнаружена гидравлическая утечка | Не приближаться к струе масла и не разъединять линию под давлением. Прекратить работу по РЭ | Выполнять только те последующие действия, которые прямо разрешены РЭ конкретной КМУ. Замена рукавов, разборка и другое вмешательство требуют безопасной процедуры, предусмотренной изготовителем |
| Защитная система блокирует движение | Не обходить блокировку ради проверки | По индикации и РЭ определить, является ли блокировка штатной реакцией на нагрузку или конфигурацию либо неисправностью системы |
Для КМУ, подпадающих под ФНП № 461, отдельным основанием не допускать ПС к работе является неработоспособность гидро-, пневмо- или электрооборудования, указателей, ограничителей, регистраторов, средств автоматической остановки, блокировок, защит и системы управления, предусмотренных паспортом или РЭ.

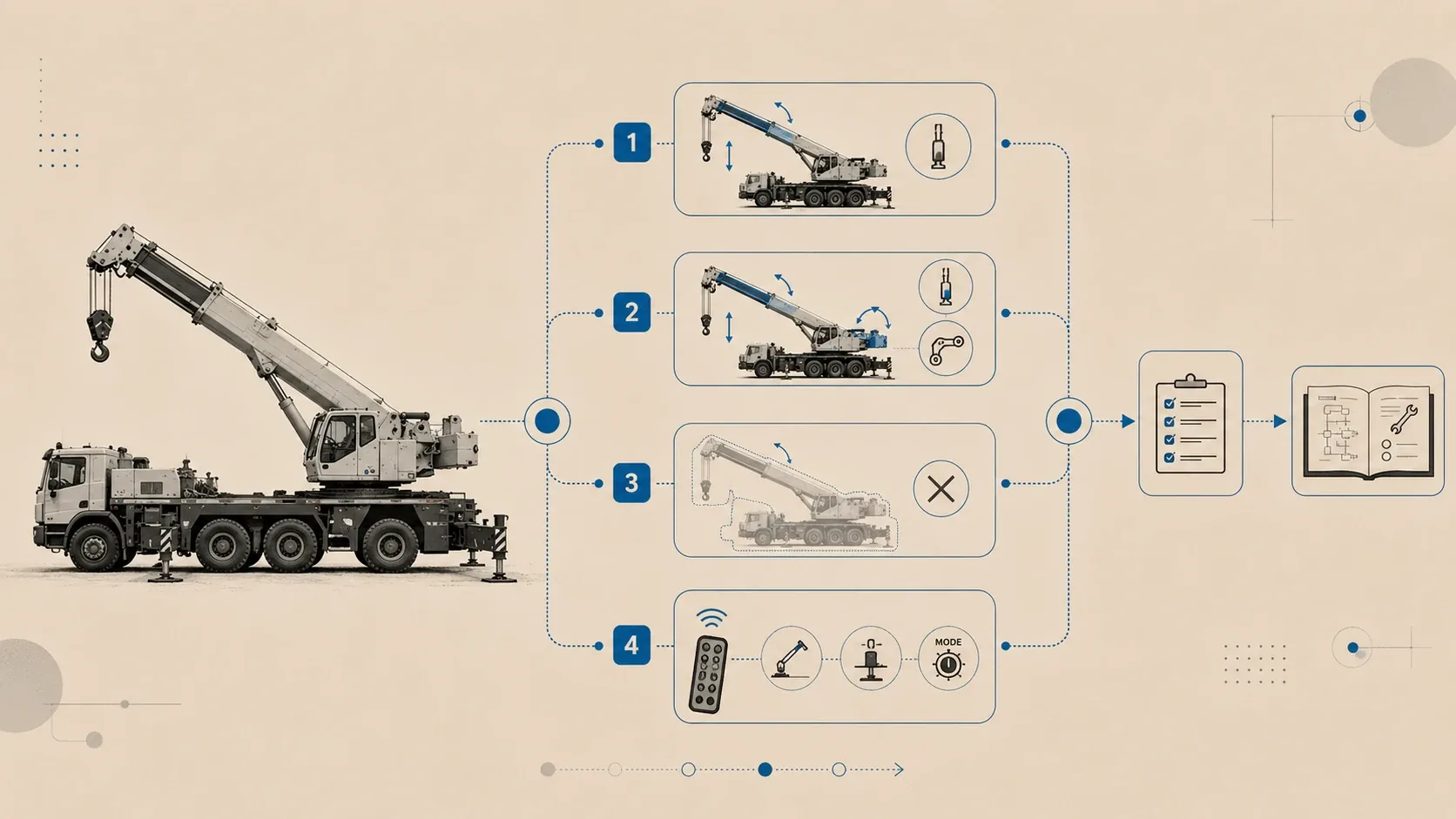

Сначала зафиксируйте, сколько функций затронуто
Количество затронутых функций полезно определить до разборки, но оно не указывает на конкретную неисправную деталь. Например, в заводской таблице поиска неисправностей HIAB T-HiDuo полный отказ системы управления и отказ одной функции рассматриваются как разные симптомы и требуют разных проверок. Это пример для конкретной серии, а не общая схема для всех КМУ.
Зафиксируйте один из вариантов:
- не работает или изменилось одно движение;
- изменились несколько движений;
- не реагирует вся система управления;
- симптом появляется только с определенного пульта, при конкретном положении стрелы, опор или в определенном режиме.
После этого не нужно сразу считать причиной насос, цилиндр или клапан. Сначала откройте таблицу поиска неисправностей и допустимые проверки для точной модели КМУ.

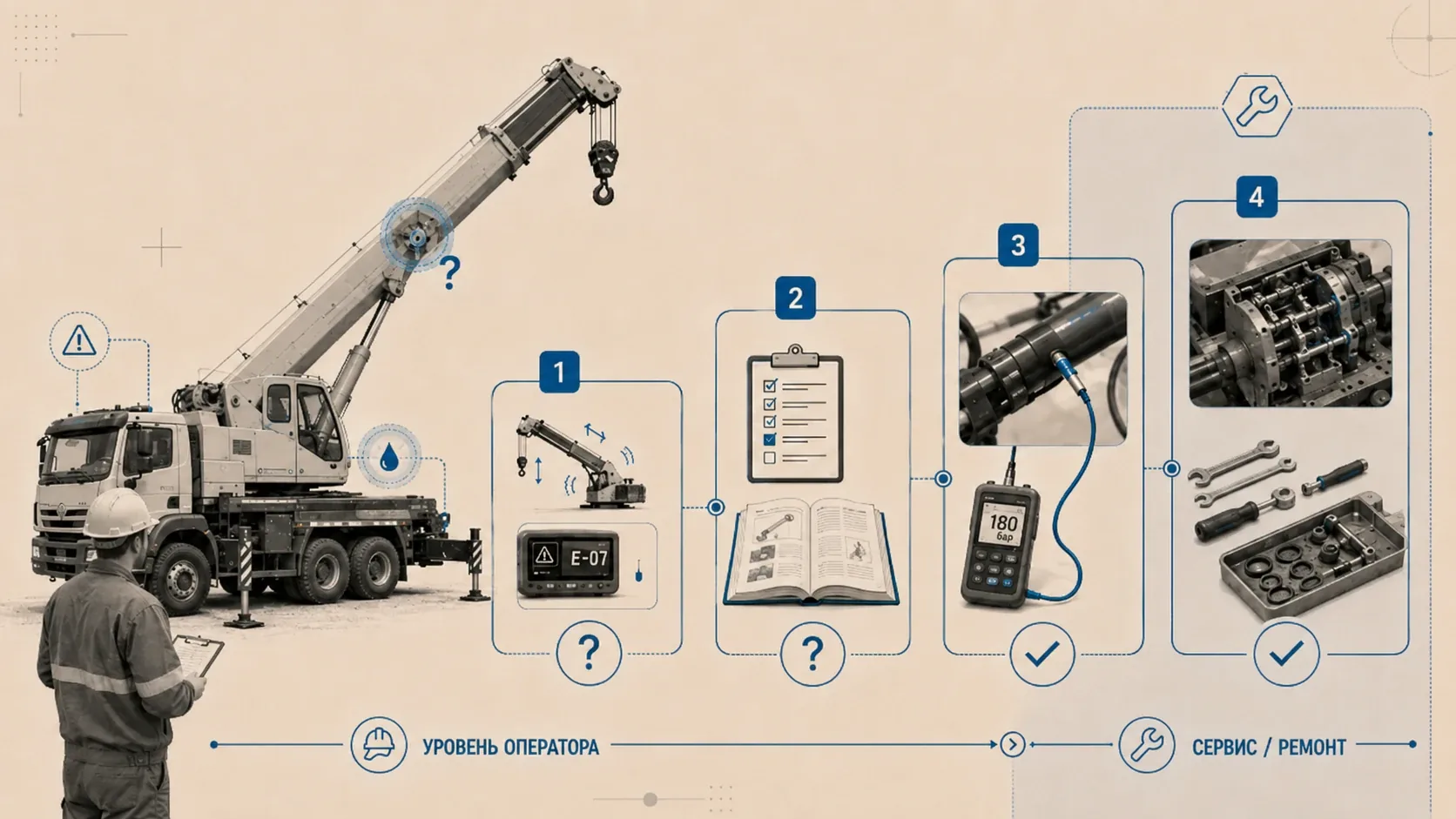

Где заканчивается проверка оператора
Профессиональный стандарт «Крановщик (оператор) погрузочного крана (крана-манипулятора)», утвержденный приказом Минтруда России от 14.04.2025 № 229н, действует с 1 сентября 2025 года до 1 сентября 2031 года. Он предусматривает для оператора контроль технического состояния КМУ во время работы, определение неисправностей и ежесменное обслуживание в соответствии с РЭ и производственной инструкцией.
Что оператор может делать самостоятельно, определяют документация конкретной машины и его подготовка. Например, РЭ HIAB T-HiDuo разрешает оператору выполнять только те работы по обслуживанию и устранению неисправностей, для которых у него есть необходимые знания и которые допускает руководство. Остальные неисправности передаются сервису.
| Уровень | Что можно установить | Чего это не подтверждает |
|---|---|---|
| Наблюдение | характер движения, индикацию, код, видимое повреждение, утечку, затронутую функцию | конкретную неисправную деталь |
| Проверка по РЭ | результат действий, прямо предусмотренных для модели и исполнения | состояние всех внутренних элементов |
| Измерение / диагностика | значения параметров и состояние узла по установленной процедуре | эти данные нельзя заменить субъективным ощущением оператора |
| Сервис / ремонт | разборка, регулировка, замена, настройка и контроль после вмешательства | такие работы не относятся к задачам общей диагностической статьи |
Диагностика КМУ по конкретному симптому
КМУ работает медленно
Медленная работа не доказывает неисправность насоса, фильтра, распределителя или цилиндра. Сначала нужно зафиксировать, какие движения замедлились, при каких условиях это происходит и есть ли код, блокировка, шум или утечка.
В РЭ HIAB T-HiDuo 013/018/023/029/038 медленная или рывковая работа указана среди условий, при которых для этой серии предусмотрено удаление воздуха из гидросистемы. Это не общий диагноз для всех КМУ. Для другой установки причины и допустимые действия определяются ее документацией.
КМУ движется рывками
По одним рывкам нельзя определить неисправную деталь. Зафиксируйте, затронуто одно движение или несколько, повторяется ли симптом при одной и той же команде и появляется ли индикация системы. Затем выполняйте проверки по РЭ и сервисной документации конкретной модели.
Для HIAB T-HiDuo удаление воздуха из гидросистемы также предусмотрено при медленной или рывковой работе. Этот пример относится только к указанной серии и не переносится автоматически на другие КМУ.
КМУ не поднимает груз
Сначала определяют массу груза, вылет и конфигурацию. Затем эти данные сверяют с грузовой характеристикой конкретной КМУ и проверяют сообщения системы защиты. Сам отказ выполнить движение не доказывает недостаточное давление.
У PALFINGER PK 27002 SH электроника PALTRONIC отслеживает нагрузку, положение и устойчивость. Система HPSC рассчитывает допустимую рабочую область с учетом фактического положения опор. Поэтому блокировка движения в определенной конфигурации может быть штатной реакцией системы, а не признаком неисправности насоса.
Не выдвигается стрела КМУ
Если стрела не выдвигается, это не означает автоматически, что заклинил цилиндр. Сначала фиксируют конфигурацию, индикацию и другие доступные движения. Затем по РЭ проверяют работу защиты и соответствующую ветвь поиска неисправностей.
В HIAB T-HiDuo при достижении OLP останавливаются движения, которые увеличивают грузовой момент. В режиме OLP release выдвижение секций наружу недоступно. Это пример только для указанной системы HIAB.
Утечка гидравлики
Внешняя утечка показывает, где появилось масло, но не подтверждает точную причину. Нельзя искать утечку рукой или приближаться к струе масла.
В РЭ HIAB T-HiDuo указано, что масло в гидросистеме находится под высоким давлением. Давление может сохраняться в линии и после отключения питания. Руководство запрещает оператору самостоятельно заменять гидравлические рукава и линии и устанавливает отдельную последовательность действий при утечке.
Дальнейшие действия зависят от конкретного РЭ. Для некоторых моделей изготовитель допускает ограниченные действия после безопасного прекращения работы. Поэтому универсальный совет «ничего не трогать вообще» так же неточен, как и совет самостоятельно разбирать гидролинию.
Стрела или груз самопроизвольно меняют положение
По одному самопроизвольному движению нельзя определить, неисправен клапан, цилиндр или другой элемент. Нужно зафиксировать, что именно движется, положение органов управления, наружную утечку, если она есть, и индикацию. Затем применяют процедуру диагностики конкретной машины.
ГОСТ 33167-2014 предусматривает автоматические устройства в грузонесущих гидравлических контурах, которые предотвращают неконтролируемые движения при разрыве гидромагистрали. В HIAB T-HiDuo эту задачу выполняет клапан удержания нагрузки (load-holding valve): он удерживает цилиндр после движения и препятствует обрушению стрелы при ряде отказов гидролинии. Эти сведения показывают, почему симптом нужно проверять по ветви удержания, но не позволяют назвать неисправную деталь без диагностики.
Опоры работают неодинаково или не сохраняют положение
Сначала нужно разделить два разных события:
- положение опоры или штока меняется относительно машины;
- опорная плита или сама машина меняют положение относительно грунта.
Во втором случае причина может быть не в гидросистеме КМУ, а в опорной поверхности. Fassi отдельно указывает, что нужно учитывать рыхлый грунт и увеличивать опорную площадь подходящими плитами. Для конкретной системы стабилизации изготовитель требует пользоваться РЭ.
Повторное выставление опоры восстанавливает геометрию только на момент операции. Оно само по себе не подтверждает, что причина устранена.
Люфт, стук и вибрация
Люфт, стук или вибрация — это симптомы, а не диагноз. Зафиксируйте место, движение и направление проявления. Допустимый люфт и способ его измерения берут из документации для конкретного соединения, модели и процедуры. По одному шуму нельзя обоснованно назначать замену подшипника, втулки или передачи.
Трещины, деформации и повреждение каната
Трещина металлоконструкции и остаточная деформация требуют разного нормативного описания. Если КМУ работает как ПС на ОПО и подпадает под ФНП № 461, трещина металлоконструкции входит в перечень неисправностей, при которых ПС не допускают к работе. Для остаточной деформации ФНП указывают превышение допустимых пределов.
Fassi в ежедневной проверке также требует осматривать конструкцию на признаки износа и трещины. Если есть лебедка, нужно проверять ее и состояние каната по техническим требованиям изготовителя.
ГОСТ 33718-2015 действует и устанавливает общие принципы ухода, технического обслуживания, контроля и отбраковки стальных проволочных канатов грузоподъемных кранов. Для ПС на ОПО, подпадающих под ФНП № 461, требования к канатам дополнительно определяются ФНП и РЭ конкретного ПС.
Ошибка или блокировка
Ошибка не всегда означает неисправность датчика. Сначала нужно определить, является ли запрет штатной реакцией на нагрузку или конфигурацию либо зарегистрированной неисправностью системы.
До сервисной диагностики зафиксируйте точный код или индикацию, выполняемую команду, положение стрелы и опор, режим и повторяемость. Не обходите блокировку ради проверки. Для HIAB T-HiDuo изготовитель прямо предупреждает, что OLP release нельзя использовать для преднамеренной перегрузки.
КМУ вообще не реагирует на управление
Полный отказ управления нужно отличать от отказа одной функции. В таблице поиска неисправностей HIAB T-HiDuo для ситуации, когда система управления не работает вообще и не горит индикатор On/Off, среди проверяемых причин указаны предохранители и кабельные соединения. В этой же системе серьезная ошибка может полностью заблокировать работу крана. Это пример для конкретной модели. Для другой КМУ нельзя начинать с замены предохранителя или разборки электрооборудования только потому, что симптом выглядит похоже. Сначала используют ее РЭ и предусмотренную процедуру поиска неисправностей.
Нагревается гидравлическое масло
Температуру оценивают по документации конкретной КМУ и условиям работы. Из рассмотренных источников не следует один универсальный предел температуры для всех КМУ. В HIAB T-HiDuo автоматическая разгрузочная функция предусмотрена в том числе для того, чтобы не создавать ненужное высокое давление и связанный с ним нагрев масла, когда нет управляющей команды. Fassi в ежедневной проверке отдельно предусматривает проверку охладителя масла, если он установлен. Это только примеры возможных проверок для конкретных систем, а не универсальный диагноз перегрева.

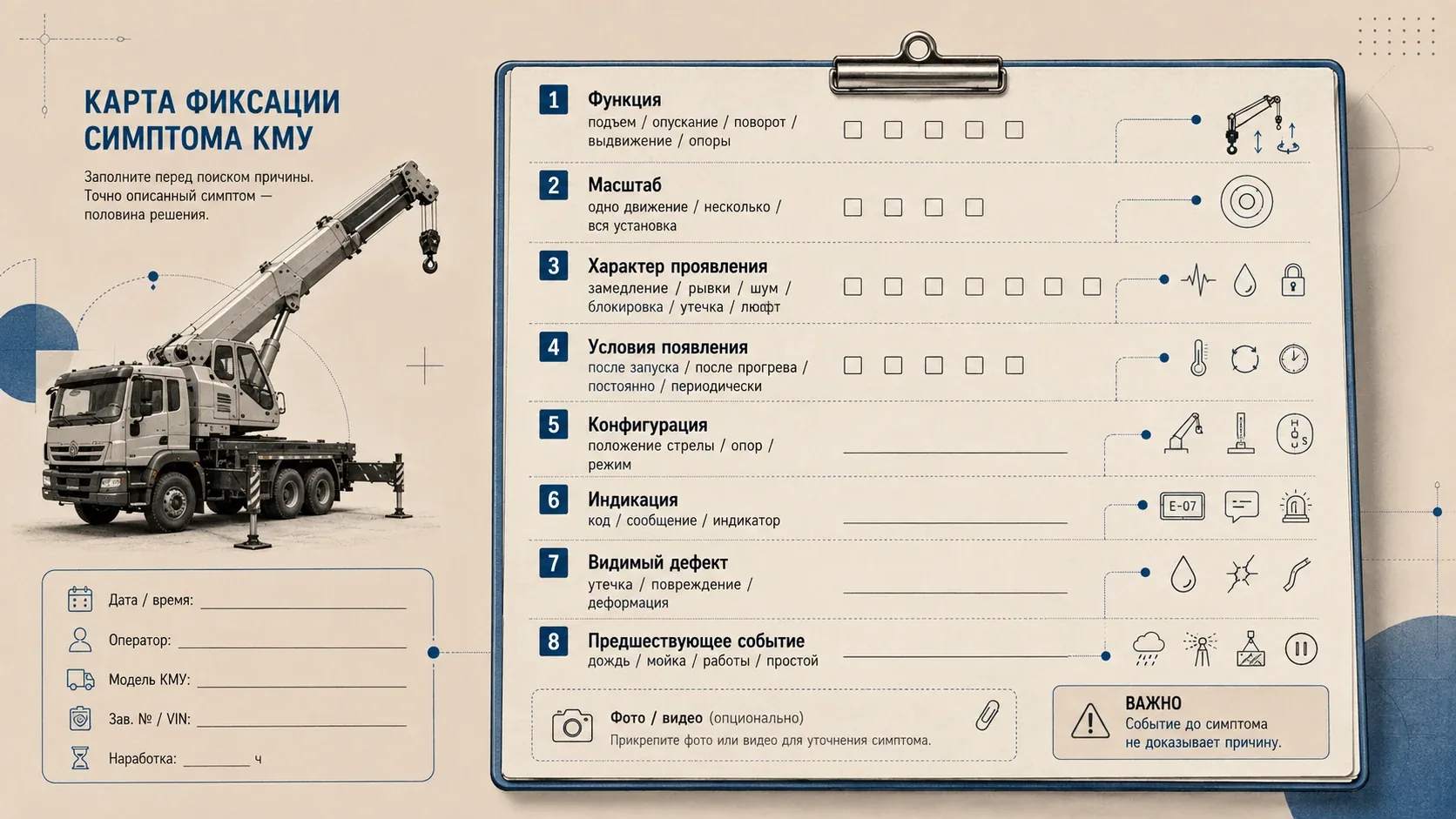

Зафиксируйте профиль симптома до поиска причины
профиль симптома =
функция
+ масштаб
+ характер проявления
+ условия появления
+ конфигурация
+ индикация
+ видимый дефект
+ предшествующее событие
Зафиксируйте:
- какое движение изменилось;
- затронуто одно движение, несколько или вся установка;
- что происходит: замедление, рывки, шум, самопроизвольное движение, блокировка, утечка, люфт;
- когда появляется признак: после запуска, после прогрева, постоянно или периодически;
- возникает ли он только в одной конфигурации; положение стрелы и опор, если это можно безопасно зафиксировать;
- есть ли код, сообщение или индикатор;
- видны ли утечка, повреждение или деформация;
- что происходило перед первым проявлением: мойка, дождь, технические работы, изменение конфигурации или длительный простой.
Если симптом появился после дождя, мойки, прогрева или другого события, это еще не доказывает причинную связь. Фото или видео делают только тогда, когда уже возникший симптом можно зафиксировать без намеренного воспроизведения опасной ситуации.

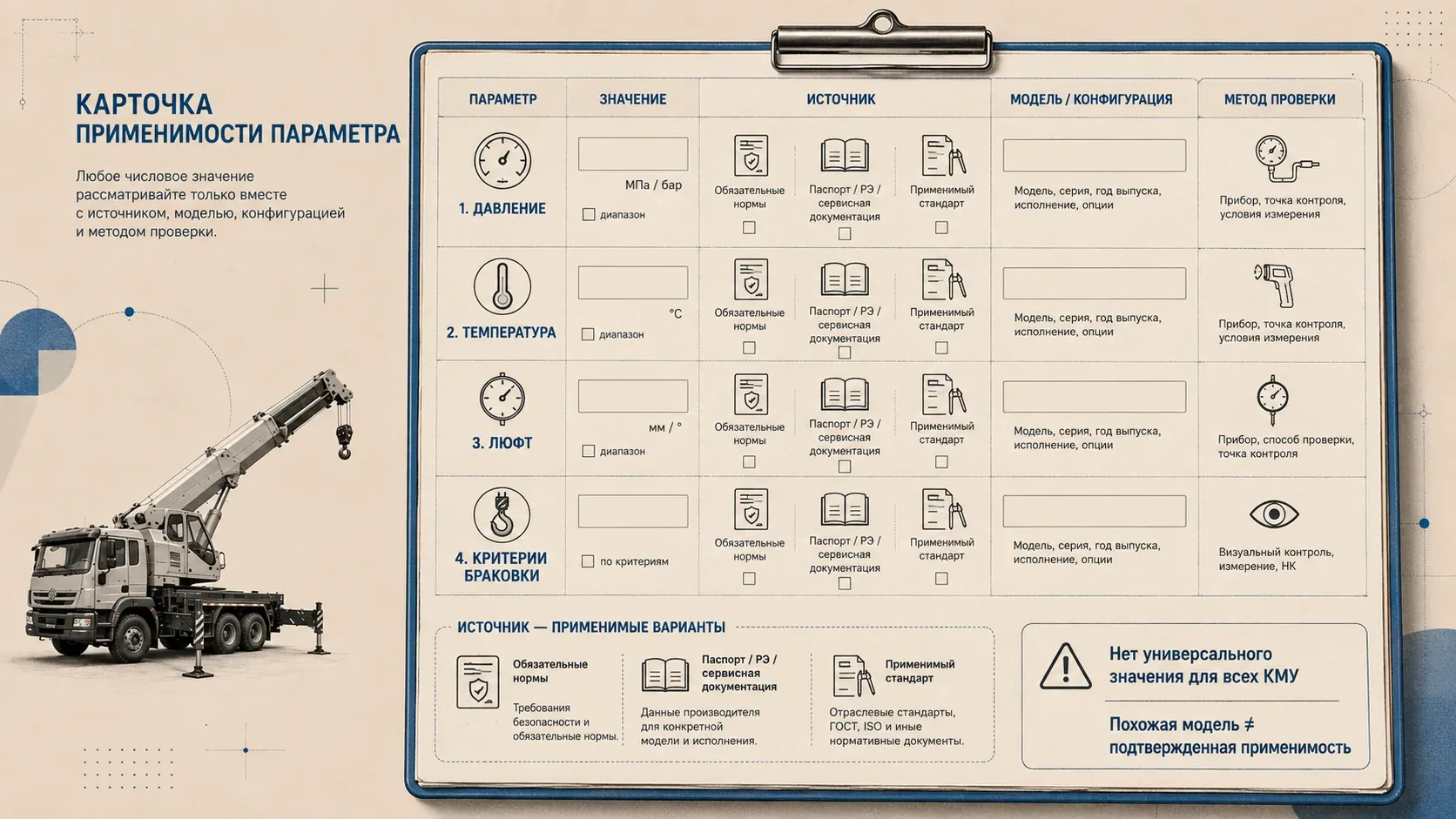

Где брать давление, температуру, люфт и критерии браковки
Для разных параметров действуют разные источники. Единой линейной «иерархии», которая подходит для любого вопроса, нет.
- Обязательные нормы, применимые к конкретной ситуации. Для КМУ на ОПО это, в частности, могут быть ФНП № 461, если установка и объект входят в их область применения.
- Паспорт, РЭ и сервисная документация точной модели и исполнения. Из них берут модельные пределы, конфигурации, диагностические процедуры и допустимые действия.
- Применимые стандарты. Их используют только в пределах установленной области применения и для конкретного параметра или элемента.
Для любого числового значения нужно знать, что измеряется, в каких единицах, для какой модели и конфигурации, каким методом и по какому источнику. Поэтому общая статья не может назначить универсальное рабочее давление, температуру, люфт, срок замены масла, число повреждений каната или допустимое проседание стрелы.
Значение из РЭ похожей модели нельзя переносить на другую модель, исполнение или узел без подтверждения его применимости.
Почему 0,5% из ГОСТ нельзя использовать как универсальную проверку в эксплуатации
Пункт 5.2.6 ГОСТ 33167-2014 устанавливает, что проседание стрелы из-за утечек в гидравлической системе, измеряемое по оголовку стрелы, должно быть не более 0,5% вылета за минуту. Для кранов для утилизации отходов предел составляет не более 2%.
Но Росстандарт определяет область ГОСТ 33167-2014 как минимальные требования безопасности к гидравлическим погрузочным кранам на стадиях проектирования, изготовления и испытаний, включая установку. Поэтому значение из п. 5.2.6 нельзя само по себе превращать в эксплуатационный тест вида:
«КМУ проседает меньше 0,5% в минуту, значит ее можно эксплуатировать».
Для решения о работоспособности конкретной КМУ нужны обязательные требования, применимые к ее эксплуатации, РЭ конкретной модели, условия и установленная процедура оценки. Если КМУ подпадает под ФНП № 461, работники ОПО должны знать критерии ее работоспособности в соответствии с РЭ. Эксплуатирующая организация не должна допускать ПС к работе при неисправностях, перечисленных в п. 251.
Какие данные передать специалисту
Передайте специалисту профиль симптома из предыдущего раздела и добавьте:
- точную модель, модификацию и исполнение КМУ;
- серийный номер, если он нужен для выбора правильной редакции РЭ;
- действия, уже выполненные строго по РЭ;
- какие вмешательства не выполнялись: разборка, регулировка, изменение настроек, обход защиты.
Источники
- Приказ Ростехнадзора от 26.11.2020 № 461 «Об утверждении федеральных норм и правил в области промышленной безопасности “Правила безопасности опасных производственных объектов, на которых используются подъемные сооружения”», действующая редакция от 16.04.2026, пп. 1–3, 25, 251. Изменение приказом Ростехнадзора от 16.04.2026 № 129 действует с 08.06.2026; срок действия приказа № 461 — до 01.09.2032.
- ГОСТ 33718-2015 «Краны грузоподъемные. Проволочные канаты. Уход и техническое обслуживание, проверка и отбраковка». Росстандарт. Статус: действует; введен 01.04.2017; на карточке стандарта указаны поправки 2017 и 2023 годов. Для ПС на ОПО применимы также требования приказа Ростехнадзора № 461, пп. 190, 194, 270.
- HIAB T-HiDuo 013/018/023/029/038 CE2 Operator’s Manual. Cargotec / HIAB, 2016-04. Раздел 9.2 «Leakage», стр. 71; раздел 9.6.2, стр. 93. Руководство распространяется на указанные в нем серийные номера BL013000001, BL018000001, BL023000001, BL029000001, BL038000001 и выше по соответствующей серии.
- HIAB T-HiDuo 013/018/023/029/038 CE2 Operator’s Manual. Разделы системы OLP / OLP release, стр. 59–60; указание не использовать OLP release для преднамеренной перегрузки.
- HIAB T-HiDuo 013/018/023/029/038 CE2 Operator’s Manual. Раздел 4.3: при серьезной ошибке использование крана может блокироваться полностью; раздел 9.6.1: для полного отказа системы управления в таблице указаны предохранители и кабельные соединения, отдельно рассмотрен отказ одной функции дистанционного управления.
- Приказ Минтруда России от 14.04.2025 № 229н «Об утверждении профессионального стандарта “Крановщик (оператор) погрузочного крана (крана-манипулятора)”». Вступил в силу 01.09.2025 и действует до 01.09.2031. Трудовая функция A/02.4 предусматривает контроль технического состояния во время работы; A/03.4 — ежесменное техническое обслуживание по РЭ и производственной инструкции.
- HIAB T-HiDuo 013/018/023/029/038 CE2 Operator’s Manual. Раздел 9.5.5 «Bleeding air from the hydraulic system», стр. 90–91: процедура предусмотрена, в частности, если кран работает медленно или рывками. Это условие конкретного РЭ, а не универсальная причина симптома.
- PALFINGER PK 27002 SH: документация PALTRONIC и HPSC. PALTRONIC отслеживает нагрузку, положение и устойчивость; HPSC рассчитывает устойчивость по фактическому положению опор и корректирует допустимую рабочую область. Также использована брошюра PALFINGER HPSC.
- ГОСТ 33167-2014 «Краны погрузочные гидравлические. Требования безопасности», п. 5.2.5. Для модельного примера использовано HIAB T-HiDuo Operator’s Manual, раздел 2.9 «LHV Load holding valves», стр. 15.
- Fassi Training, раздел «Стабилизация»: изготовитель отдельно рассматривает рыхлый грунт, применение опорных плит и необходимость следовать РЭ конкретной системы стабилизации.
- Fassi Training, «Ежедневная проверка перед использованием»: проверка устройств ограничения и сигнализации, конструкции на износ и трещины, кабелей и рукавов, утечек, лебедки и каната, а также охладителя масла при наличии; материал отсылает к РЭ.
- HIAB T-HiDuo 013/018/023/029/038 CE2 Operator’s Manual, раздел 4.4: автоматическая разгрузочная функция предотвращает ненужное высокое давление и связанный с ним нагрев масла при отсутствии движения рычагов. Fassi Training предусматривает проверку охладителя масла, если он установлен.
- ГОСТ 33167-2014 «Краны погрузочные гидравлические. Требования безопасности», п. 5.2.6. Пункт устанавливает не более 0,5% вылета за минуту, а для кранов для утилизации отходов — не более 2%. Росстандарт указывает область применения стандарта: стадии проектирования, изготовления и испытаний, включая установку.
