Как выбрать манипулятор под груз, рабочий вылет и условия площадки

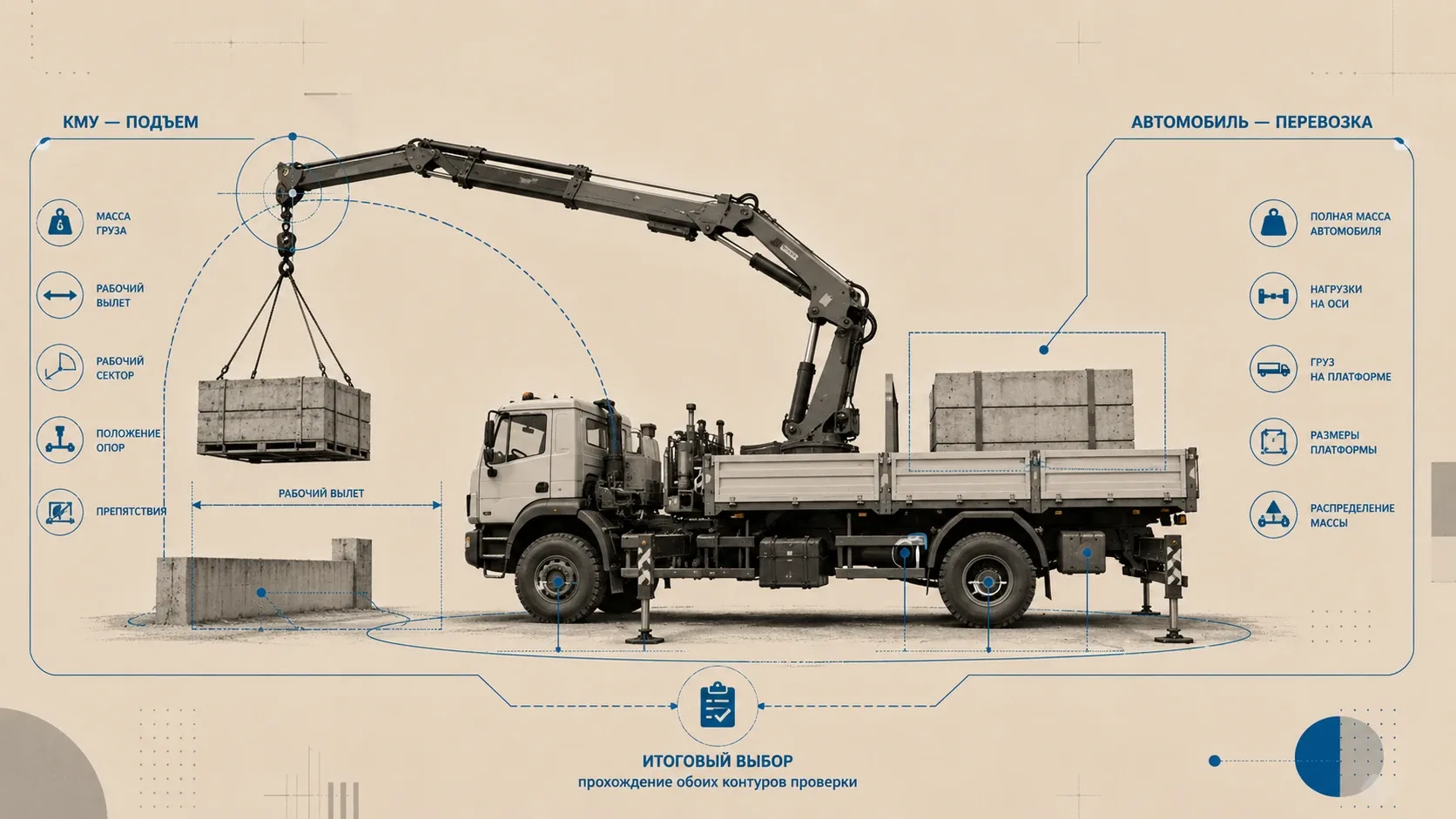

Манипулятор выбирают по двум группам ограничений: крановым и транспортным. КМУ должна допускать требуемую нагрузку в конкретной рабочей точке. Готовый автомобиль должен перевозить груз без превышения ограничений по полной массе, осям и кузову или платформе.

Эти проверки проводят отдельно, но они связаны. Масса КМУ, её монтаж и компоновка автомобиля влияют на распределение массы по осям и на доступную массу перевозимого груза. Если критический параметр неизвестен или документация конкретной КМУ не позволяет проверить нужную рабочую точку, вариант нельзя считать подтверждённым.

Короткая схема предварительного отбора:

1. подтвердить массу и габариты груза;
2. учесть применяемые съёмные грузозахватные приспособления;
3. определить рабочий вылет отдельно для погрузки и разгрузки;
4. определить доступное положение автомобиля, опор и рабочий сектор;
5. найти грузовую характеристику конкретной конфигурации КМУ;
6. проверить траекторию груза и препятствия;
7. проверить готовый автомобиль по полной массе, осям и допустимой нагрузке кузова или платформы;
8. зафиксировать, какие параметры подтверждены, какие требуют проверки, а какие исключают вариант.

Какие данные нужны для выбора манипулятора

Для предварительного выбора нужно описать конкретную операцию, а не ограничиваться массой груза или заявленной грузоподъёмностью КМУ.

Для гидравлических погрузочных кранов в области применения ГОСТ 33167-2014 грузоподъёмность нетто определяется как сумма массы груза и съёмных грузозахватных приспособлений.

Qнетто = Qгруза + Qсъёмных грузозахватных приспособлений

Это нормативное определение, а не отдельная формула для расчёта допустимой грузоподъёмности. Возможность подъёма проверяют по грузовой характеристике конкретной КМУ с учётом её конфигурации и установленного оснащения.

Для каждого критического параметра удобно сразу указывать состояние данных:

• подтверждено — значение получено из паспорта, чертежа, взвешивания, измерения или другого проверяемого источника;
• оценочно — значение приблизительное и подходит только для предварительного отсева;
• неизвестно — окончательную проверку по этому параметру проводить нельзя.

Если расстояние до точки установки определили только по фотографии, на следующем этапе его нельзя считать измеренным.

Каких данных о манипуляторе недостаточно для выбора

Одна характеристика из карточки техники, объявления или каталога не подтверждает, что манипулятор выполнит всю операцию.

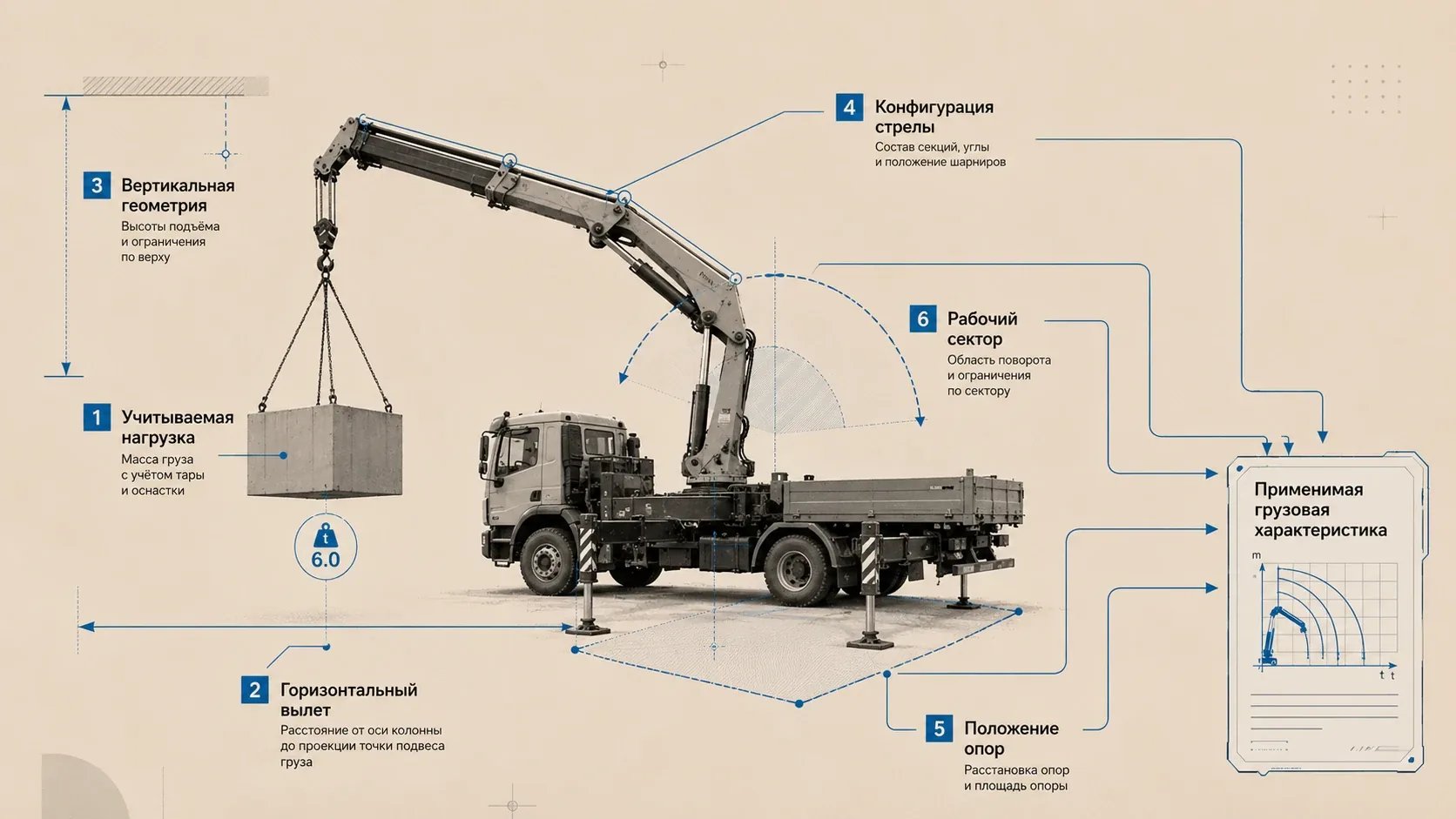

Рабочую точку проверяйте по характеристике конкретной КМУ

Номинальная грузоподъёмность относится к определённому положению стрелового оборудования, конфигурации крана и условиям применения. Грузовая характеристика показывает, какую номинальную нагрузку допускает КМУ при разных положениях стрелового оборудования в конкретной конфигурации и условиях.

Рабочий вылет — не длина стрелы

ГОСТ 33167-2014 определяет вылет как горизонтальное расстояние между осью вращения колонны и проекцией точки подвеса несъёмного грузозахватного приспособления.

место стоянки автомобиля
→ ось вращения колонны
→ точка подвеса
→ фактический горизонтальный вылет
→ рабочая точка в документации КМУ

Фраза «стрела 12 м» не подтверждает, что рабочий вылет в конкретной операции составит 12 м. Она также не показывает допустимую нагрузку в этой точке.

Грузовой момент не заменяет грузовую характеристику

ГОСТ 33167-2014 определяет грузовой момент как произведение номинальной грузоподъёмности и соответствующего ей вылета.

M = Q × R

где Q — номинальная грузоподъёмность для соответствующей рабочей точки, R — вылет.

Формулу Q = M / R нельзя использовать вместо грузовой характеристики. В руководстве должны быть указаны значения номинальной грузоподъёмности для соответствующих вылетов, углов поворота, конфигураций стрел и выносных опор.

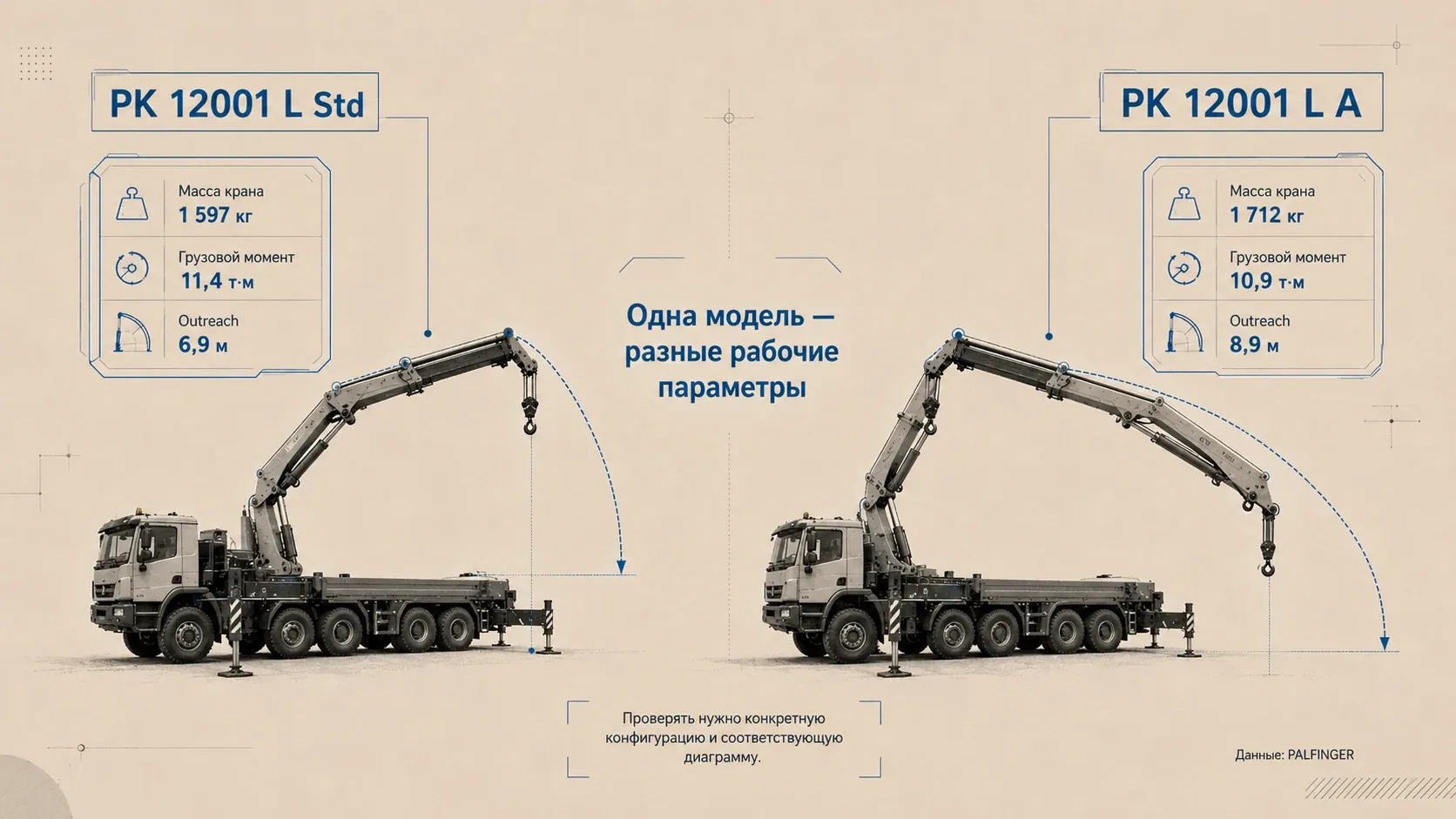

Одна модель PALFINGER: две конфигурации с разными параметрами

PALFINGER публикует разные значения для конфигураций Std и A модели PK 12001 L.

У варианта A вылет outreach в таблице больше на 2,0 м, масса — на 115 кг, а грузовой момент ниже на 0,5 т·м. Производитель отдельно указывает, что эти значения outreach приведены при угле основной стрелы 20° и поэтому не являются максимальными.

Для механических удлинителей PALFINGER требует уменьшать нагрузки, указанные на диаграммах, на массу удлинителей.

На той же странице PALFINGER приводит для семейства PK 12001 L максимальную грузоподъёмность 4 800 кг, максимальный грузовой момент 11,4 т·м и максимальный гидравлический вылет (hydraulic outreach) 8,9 м. Из этих трёх чисел нельзя самостоятельно составлять расчётную рабочую точку. Нужно проверять конкретную конфигурацию и соответствующую диаграмму.

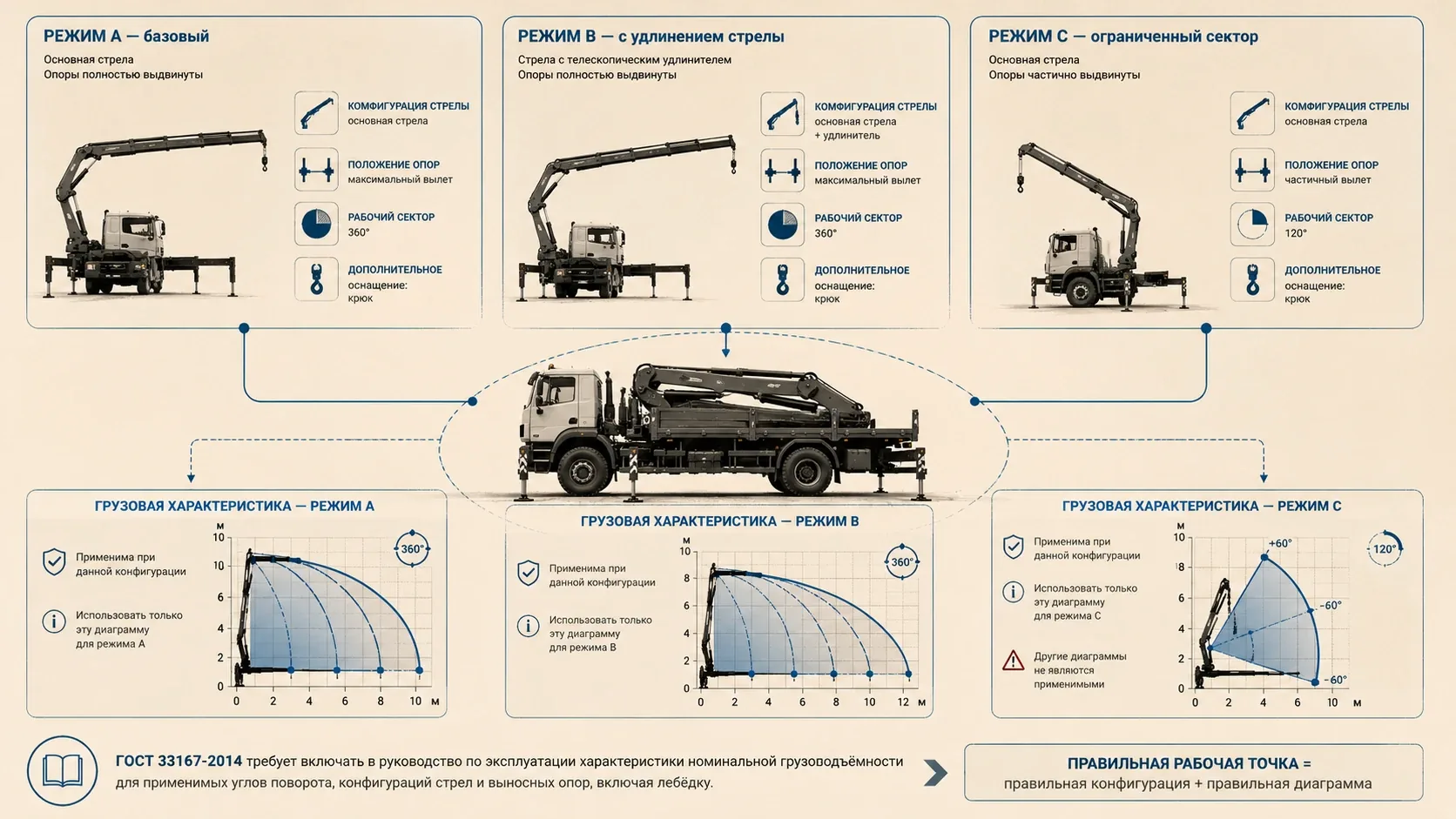

У одной модели может быть несколько рабочих режимов

Рабочую точку проверяют в такой последовательности:

1. подтвердить учитываемую нагрузку;
2. определить рабочий вылет;
3. установить фактическую конфигурацию стрелы и оснащение;
4. определить доступное и разрешённое положение выносных опор;
5. определить рабочий сектор;
6. найти в руководстве по эксплуатации грузовую характеристику для этой конфигурации;
7. проверить требуемую рабочую точку;
8. если применимой характеристики нет — не считать вариант подтверждённым.

ГОСТ 33167-2014 требует включать в руководство по эксплуатации характеристики номинальной грузоподъёмности для применимых углов поворота, конфигураций стрел и выносных опор, включая лебёдку.

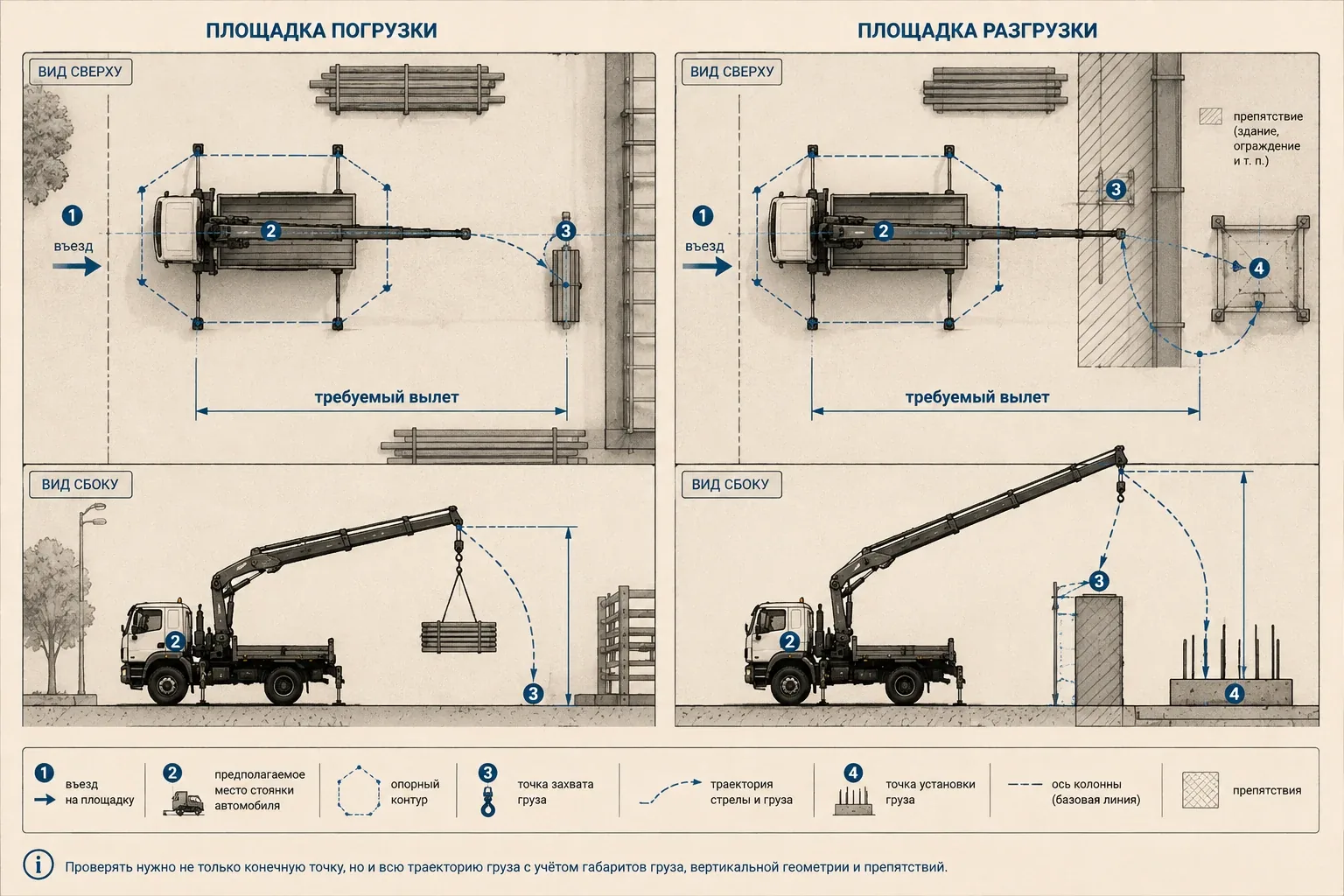

Погрузку и разгрузку проверяйте отдельно

Одна и та же машина может подходить для погрузки и не подходить для разгрузки. Требуемый вылет, положение автомобиля и опор, препятствия и траектория груза на двух площадках могут отличаться.

Соберите геометрию обеих площадок

Для погрузки и разгрузки зафиксируйте:

1. предполагаемое место стоянки автомобиля;
2. точку захвата груза;
3. точку установки груза;
4. габариты груза, вертикальную геометрию и размеры препятствий.

Проверять нужно не только конечную точку, но и всю траекторию груза. Для работ, подпадающих под ФНП № 461, правила требуют учитывать условия площадки и расстояния до препятствий. В предусмотренных случаях учитывают требования проекта производства работ или технологической карты. Отдельные требования действуют при работе вблизи линий электропередачи.

въезд
→ место стоянки
→ опорный контур
→ точка захвата
→ траектория стрелы и груза
→ точка установки

Если критический размер известен только приблизительно, эта часть подбора остаётся предварительной.

Обозначения L и Z не заменяют проверку движения стрелы

Некоторые производители используют обозначения L-type и Z-Crane для отдельных семейств кранов. Например, PALFINGER называет ряд моделей L-type loader cranes, а HIAB — Z-Crane models. Это не универсальная нормативная классификация всех КМУ.

Если сравниваемые модели имеют такие обозначения, нужно задать для них одинаковые исходные условия и проверить фактическое движение стрелы, секций и груза.

По одной букве нельзя делать вывод, что конкретная модель «всегда лучше» для работы через забор, под перекрытием или рядом с другим препятствием.

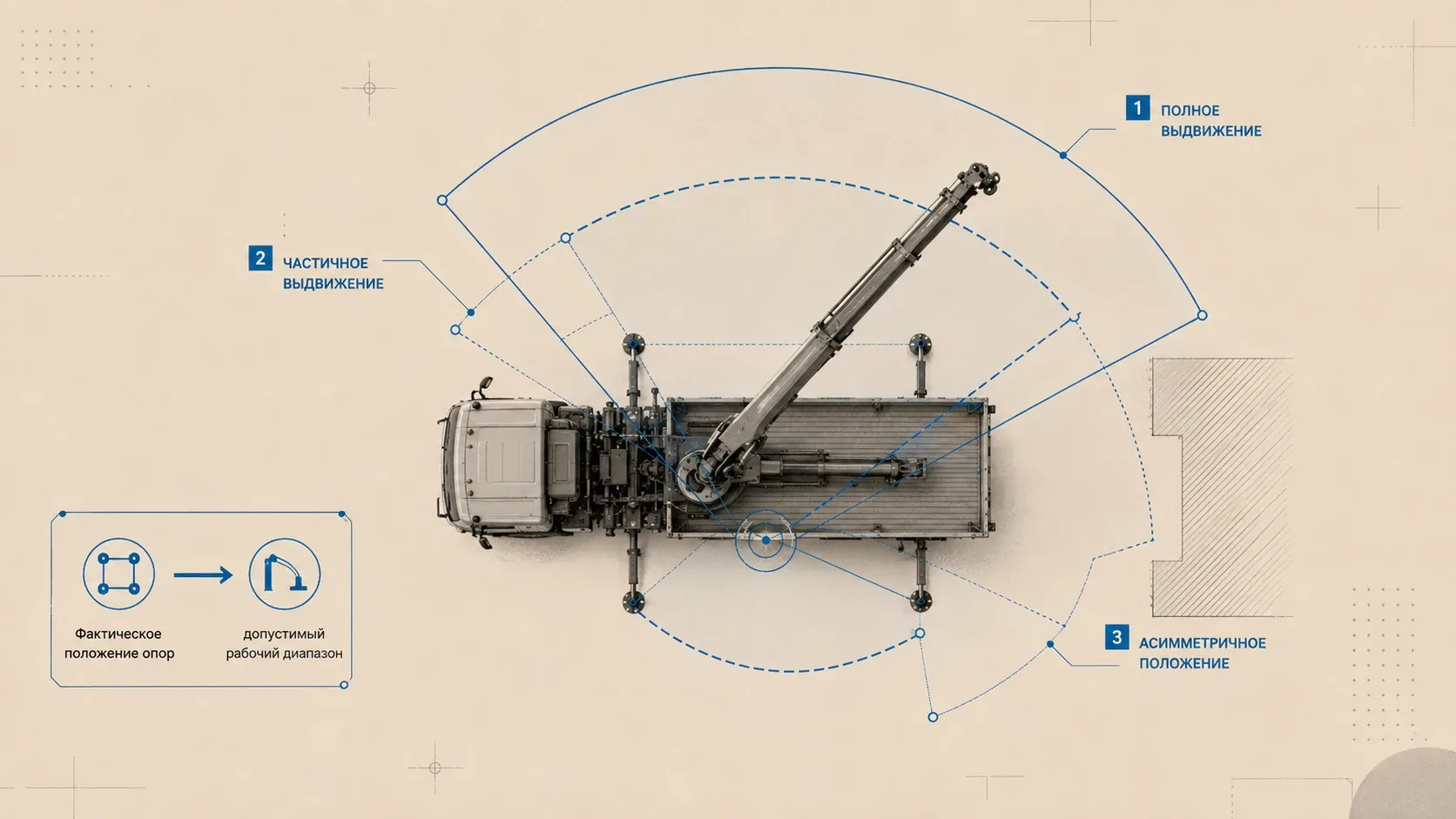

Положение опор и основание влияют на доступную рабочую зону

Фактическое положение выносных опор нужно сверять с руководством по эксплуатации конкретной КМУ и её системой контроля устойчивости.

пространство на объекте
→ возможное положение опор
→ допустимость положения по руководству по эксплуатации
→ применимая грузовая характеристика / система контроля устойчивости
→ рабочий сектор
→ требуемая нагрузка на нужном вылете

ГОСТ 33167-2014 требует указывать в руководстве по эксплуатации грузовую характеристику для применимых конфигураций выносных опор.

Для работ, подпадающих под ФНП № 461, подъёмное сооружение (ПС) устанавливают на выносные опоры по руководству по эксплуатации. Если в руководстве требований нет, правила предписывают установку на все выносные опоры.

HIAB VSL и PALFINGER HPSC: одного правила для всех КМУ нет

В руководстве HIAB X-HiDuo 046–118 указано, что для кранов с VSL при неполном выдвижении выносных опор система оптимизирует доступную грузоподъёмность с учётом устойчивости.

Для кранов без VSL в этом же руководстве выносные опоры должны быть полностью выдвинуты и установлены на грунт без подъёма колёс.

PALFINGER описывает HPSC как систему, которая определяет допустимую рабочую зону по фактическому положению опор и данным крана и автомобиля.

Поэтому частично выдвигать опоры можно только там, где такой режим разрешён документацией конкретной установки и предусмотрен её системой контроля устойчивости.

Грунт и уклон проверяйте по документации и применимым нормам

ФНП № 461 регулируют промышленную безопасность на опасных производственных объектах. Пункт 2 включает краны-манипуляторы, но пункт 3 содержит исключения. В частности, требования ФНП не распространяются на краны-манипуляторы, установленные на фундаменте, а также на краны-манипуляторы грузоподъёмностью до 1 т или с грузовым моментом до 4 т·м включительно.

Если операция подпадает под ФНП № 461, кран-манипулятор должен устанавливаться на подготовленной площадке с учётом категории и характера грунта. Работать на свеженасыпанном неутрамбованном грунте нельзя. Нельзя работать и на уклоне больше значения, указанного в паспорте или руководстве по эксплуатации. На выносные опоры КМУ устанавливают по руководству по эксплуатации.

Для строительно-монтажных работ ФНП отдельно требуют учитывать в проекте организации строительства (ПОС) и проекте производства работ (ППР), соответствует ли применяемое подъёмное сооружение условиям работы по грузоподъёмности, высоте подъёма, вылету и грузовой характеристике.

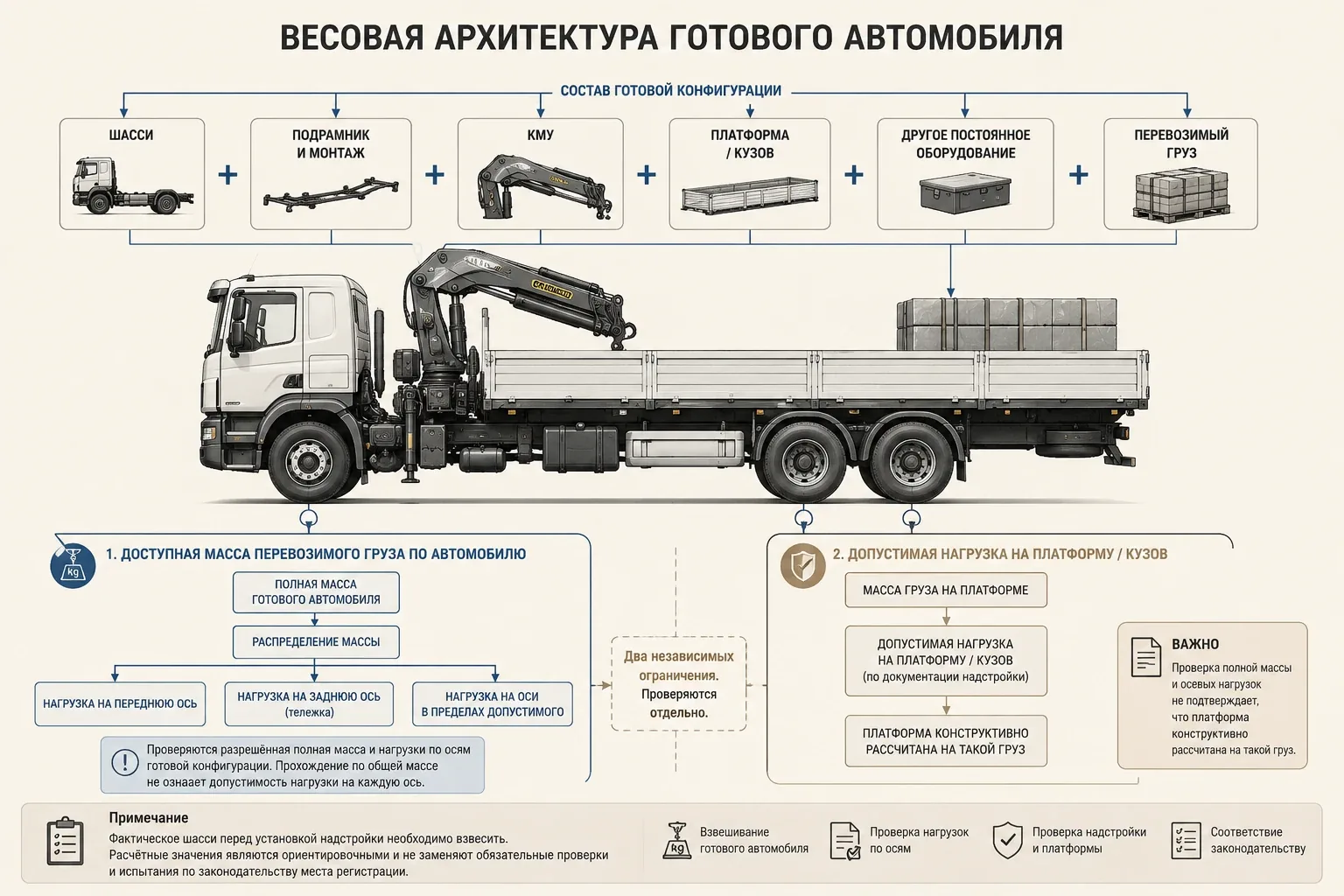

Транспортную часть проверяйте по готовому автомобилю

После установки КМУ транспортную часть нельзя оценивать только по характеристикам исходного шасси.

В проектном расчёте PALFINGER для Scania P 420 + PK23500C + платформы отдельно учитываются собственная масса шасси, подрамник, КМУ, кузов, водитель, топливо и другое оборудование. После этого рассчитываются нагрузки на оси, доступная полезная нагрузка, распределение массы и устойчивость.

шасси
+ подрамник и монтаж
+ КМУ
+ платформа / кузов
+ другое постоянное оборудование
+ перевозимый груз

Здесь действуют два разных ограничения.

1. Доступная масса перевозимого груза по автомобилю. Нужно проверить разрешённую полную массу и нагрузки по осям готовой конфигурации. Если автомобиль проходит по общей массе, это ещё не подтверждает допустимую нагрузку на каждую ось.

2. Допустимая нагрузка на кузов или платформу. Её подтверждают по документации конкретной надстройки. Проверка полной массы и осевых нагрузок сама по себе не доказывает, что платформа конструктивно рассчитана на такой груз.

Проект PALFINGER приведён только как пример инженерной компоновки. Сам производитель указывает, что фактическое шасси перед установкой надстройки необходимо взвесить. Расчётные значения являются ориентировочными и не заменяют обязательные проверки и испытания по законодательству места регистрации.

Не выбирайте манипулятор только по максимальному тоннажу

Более высокий максимальный показатель КМУ сам по себе не означает, что вариант лучше подходит для задачи. Если меняется модель или конфигурация, связанные параметры нужно проверить заново.

В использованных нормативных документах и материалах производителей нет универсального процента «запаса грузоподъёмности» для выбора любой КМУ. Допустимость рабочей точки определяют по документации конкретной конфигурации, а не по самостоятельно добавленному проценту.

Для повторяющихся задач учитывайте профиль операций

Для разовой задачи достаточно проверить одну конкретную операцию. Если работа регулярно повторяется, задачи можно разделить по частоте и проверить каждую по одинаковым критериям.

Эта таблица не определяет грузоподъёмность и не разрешает выполнение работ. Она нужна, чтобы увидеть, какие сценарии подтверждены документацией и исходными данными.

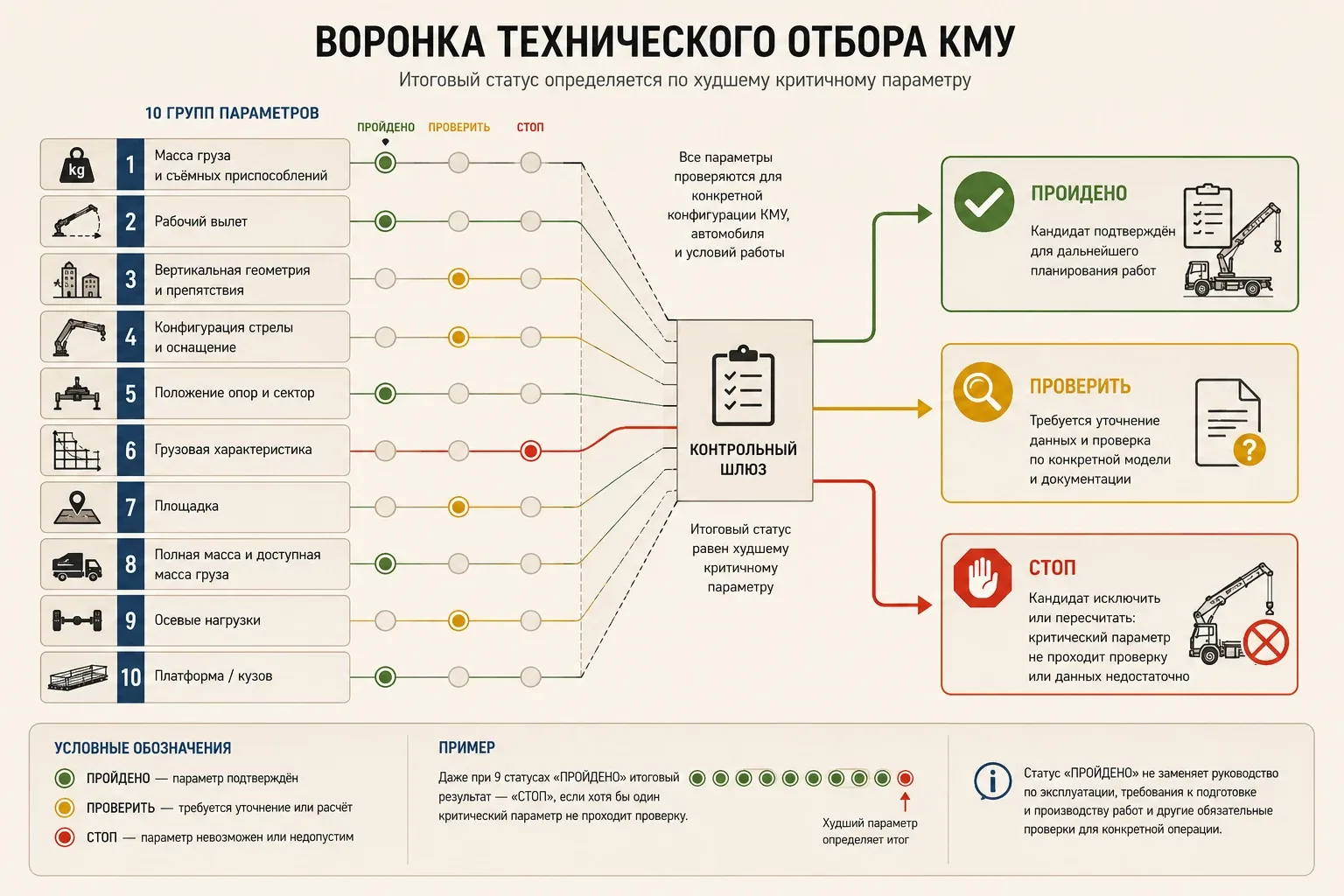

Матрица предварительного отбора: ПРОЙДЕНО, ПРОВЕРИТЬ или СТОП

ПРОЙДЕНО, ПРОВЕРИТЬ и СТОП — редакционные статусы этой статьи. Это не термины ГОСТ, ФНП или документации производителей. Матрица предназначена только для предварительного отбора вариантов.

Итоговый статус определяют по худшему критичному параметру:

• ПРОЙДЕНО — параметры, необходимые для предварительного технического отбора, подтверждены;
• ПРОВЕРИТЬ — хотя бы один параметр остаётся оценочным или требует проверки по конкретной модели;
• СТОП — критический параметр неизвестен, рабочая точка не проходит либо документации недостаточно для проверки.

Статус ПРОЙДЕНО не заменяет руководство по эксплуатации, требования к подготовке и производству работ и другие обязательные проверки для конкретной операции.

Когда предварительный выбор нужно остановить

Предварительный подбор прекращают при любом статусе СТОП. Это происходит, если критический параметр нельзя подтвердить, рабочая точка не проходит, нужное положение автомобиля или опор невозможно либо применимая документация не позволяет проверить конфигурацию.

Критические данные удобно разделить на пять групп:

1. Нагрузка: масса груза и учитываемых съёмных приспособлений.
2. Геометрия: вылет, высота, положение автомобиля, препятствия, точки захвата и установки на обеих площадках.
3. Крановая конфигурация: стрела, опоры, сектор, удлинители, лебёдка и применимая грузовая характеристика.
4. Площадка: рабочее пространство, основание и уклон в пределах требований конкретной машины и применимых норм.
5. Транспортная часть: полная масса, осевые нагрузки, доступная масса перевозимого груза и допустимая нагрузка кузова или платформы.

Для окончательной проверки нужны руководство по эксплуатации конкретной КМУ, применимая грузовая характеристика, данные готового транспортного средства и документация надстройки.

Если исходные данные собраны, можно перейти к разделу аренды манипуляторов или общему разделу аренды спецтехники.

Источники

1. PALFINGER. Scania P 420 CB6X4E SZ + PK23500C + platform, PACWIN.NET project calculation, 19.04.2021, pp. 2–9. В документе отдельно рассчитаны массы компонентов, осевые нагрузки, payload, распределение массы и устойчивость; на стр. 2 указано, что расчётные значения ориентировочные, фактическое шасси необходимо взвесить и расчёт не заменяет обязательные проверки.
2. ГОСТ 33167-2014 «Краны погрузочные гидравлические. Требования безопасности»: область применения; п. 3.3 «вылет»; п. 3.7 «грузоподъёмность нетто»; п. 3.8 «грузоподъёмность номинальная»; п. 3.19 «момент грузовой»; п. 3.45 «характеристика грузовая»; п. 7.4.4.
3. HIAB. X-HiDuo 046–118 Operator’s Manual, раздел 5.2 Set the stabiliser system: для кранов с VSL при неполном выдвижении стабилизаторов грузоподъёмность оптимизируется VSL; для установок без VSL руководство требует полного выдвижения стабилизаторов.
4. PALFINGER. HPSC — High Performance Stability Control: система определяет допустимую рабочую зону для фактического положения опор по данным крана и автомобиля.
5. Приказ Ростехнадзора от 26.11.2020 № 461, ред. от 16.04.2026, ФНП «Правила безопасности опасных производственных объектов, на которых используются подъёмные сооружения», раздел «Установка ПС и производство работ»: п. 108 — подготовленная площадка, грунт и уклон; п. 110 — выносные опоры по РЭ; п. 112 и далее — ограничения при работе вблизи ЛЭП.
6. PALFINGER. PK 12001 L: максимальная грузоподъёмность 4 800 кг; максимальный грузовой момент 11,4 т·м; конфигурации Std/A — 1 597/1 712 кг, 11,4/10,9 т·м, outreach 6,9/8,9 м; примечание об угле основной стрелы 20° и уменьшении нагрузок на массу механических удлинителей.
7. PALFINGER. PK 26.001L TEC 7: производитель использует обозначение L-type loader cranes для конкретного семейства.
8. HIAB. HIAB Z-Pro 171: производитель использует обозначение Z-Crane model и описывает характерную схему складывания конкретного семейства.
9. Приказ Ростехнадзора от 26.11.2020 № 461, ред. от 16.04.2026, ФНП, пп. 1–3. П. 2 включает краны-манипуляторы; п. 3, подп. «у» исключает краны-манипуляторы, установленные на фундаменте, а также КМ грузоподъёмностью до 1 т или с грузовым моментом до 4 т·м включительно.
10. Приказ Ростехнадзора от 26.11.2020 № 461, ред. от 16.04.2026, ФНП, пп. 155–157: для ПОС и ППР указано соответствие ПС условиям работ по грузоподъёмности, высоте подъёма, вылету и грузовой характеристике; п. 157 регулирует утверждение ППР и ТК.
