Управление КМУ: верхний, нижний пост, проводной пульт или радио — что выбрать
Специалисты ООО «ИТТ»
Выбирать способ управления КМУ только по типу пульта нельзя. Сначала нужно определить, где должен находиться оператор, какую работу предстоит выполнять и как устроена действующая система управления. Затем проверяют канал передачи команд, поведение системы при отказе и наличие резервного поста.
Переносной проводной или радиопульт позволяет оператору менять положение относительно машины, если это допускают конструкция КМУ и документация системы.
Предварительная проверка строится так: рабочая задача → положение оператора → канал управления → совместимость → поведение при отказе → восстановление → резерв. Эта последовательность не заменяет руководство по эксплуатации КМУ, документацию системы управления и требования, которые действуют на конкретном объекте.

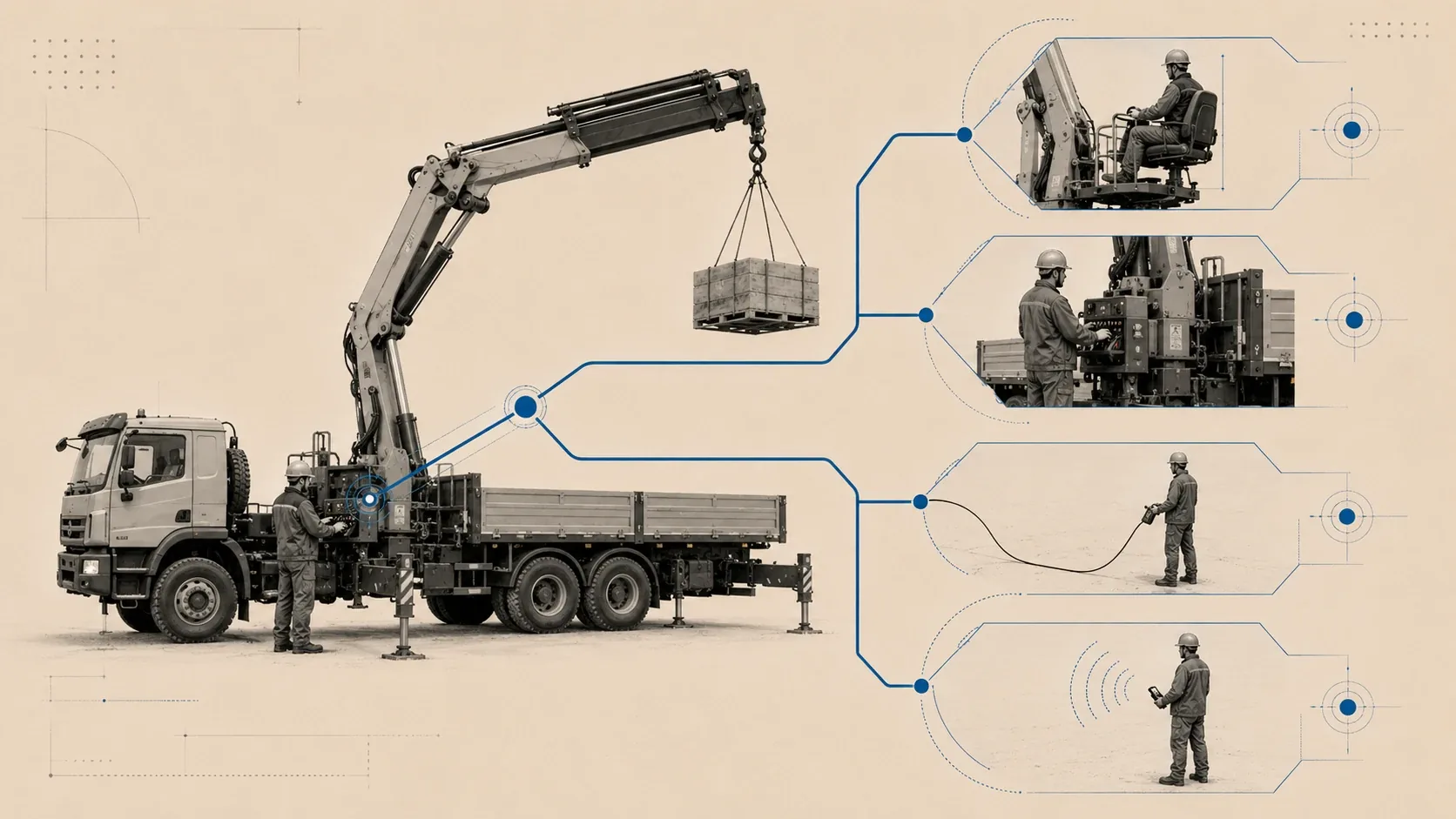

Какие способы управления КМУ сравниваются
ГОСТ 33167-2014 действует в России с 1 января 2016 года. Он устанавливает минимальные требования безопасности к гидравлическим погрузочным кранам при проектировании, изготовлении и испытаниях, включая установку на перемещаемой монтажной базе или фундаменте.
В этой статье требования ГОСТ используются как техническая основа для разбора постов и систем управления. Это не универсальная инструкция по эксплуатации или модернизации любой ранее выпущенной КМУ.
Пункт 5.6.1.1 ГОСТ 33167-2014 предусматривает управление:
- с земли;
- с зафиксированной на высоте платформы;
- с поворотной платформы;
- с верхнего сиденья или из верхней кабины;
- из кабины монтажной базы;
- с постов дистанционного управления.
Дополнительные требования к беспроводным пультам и системам управления приведены в приложении Д.
Управление с земли в разговорной практике часто называют «нижним постом». В статье этот термин используется как неформальный синоним. Формулировка ГОСТ — управление с земли.
Дистанционное управление ниже дополнительно разделено по способу передачи команд на проводное и беспроводное. Это рабочая классификация статьи, а не дословное деление из пункта 5.6.1.1 ГОСТ.
Для верхних постов ГОСТ отдельно устанавливает требования к доступу, защите оператора от движущихся частей, горизонтальному нескользкому полу и мерам против падения.
Проводной выносной пульт соединяется с системой управления кабелем. Радиопульт передаёт команды приёмнику без кабеля между переносным передатчиком и приёмником.
При этом радиосистема на машине всё равно включает приёмник, электрические соединения и интерфейсы с электроникой или гидравликой. Поэтому считать проводной и радиопульт взаимозаменяемыми только из-за похожего внешнего вида нельзя.
Верхний пост, управление с земли, проводной пульт и радио: сравнение
Эта таблица нужна для предварительного отбора. Она не является разрешением на установку или эксплуатацию конкретной системы.
| Критерий | Верхний пост | Управление с земли | Проводной пульт | Радиоуправление |
|---|---|---|---|---|
| Положение оператора | определяется расположением верхнего поста | определяется расположением наземного поста | если пульт переносной — меняется в пределах кабеля и допустимых рабочих позиций | если передатчик переносной — меняется в пределах допустимой зоны работы конкретной системы |
| Канал передачи команды | определяется конструкцией КМУ | определяется конструкцией КМУ | кабель между выносным пультом и системой | радиоканал между передатчиком и приёмником |
| Главная проверка | подходит ли предусмотренное рабочее место для конкретной операции | подходит ли наземный пост для конкретной операции | предусмотрено ли подключение и не создаёт ли кабель недопустимых ограничений | совместимы ли передатчик, приёмник и система машины; подтверждено ли поведение при потере связи |
| Специфическая зависимость | доступ, защита оператора на высоте | расположение поста и рабочее место | кабель, разъём, схема подключения | питание передатчика, приёмник, настройки и радиоканал |
| Что проверять при отказе | штатный порядок по документации КМУ | штатный порядок по документации КМУ | реакцию на потерю соединения и наличие другого поста | потерю корректных сообщений, состояние батареи, восстановление и порядок перехода на другой пост |
| Когда вариант не проходит предварительный отбор | если документация или рабочая задача не подтверждают использование этого поста | если документация или рабочая задача не подтверждают использование этого поста | если подключение не предусмотрено либо кабель мешает допустимой работе | если совместимость или безопасное поведение при отказе не подтверждены |
| Резерв после отказа | определяется конструкцией и документацией | определяется конструкцией и документацией | определяется конкретной системой | определяется конкретной системой |
ГОСТ 33167-2014 не определяет какой-либо способ управления как универсально «самый безопасный». Документ устанавливает требования к постам, органам управления и беспроводным системам в пределах своей области применения.

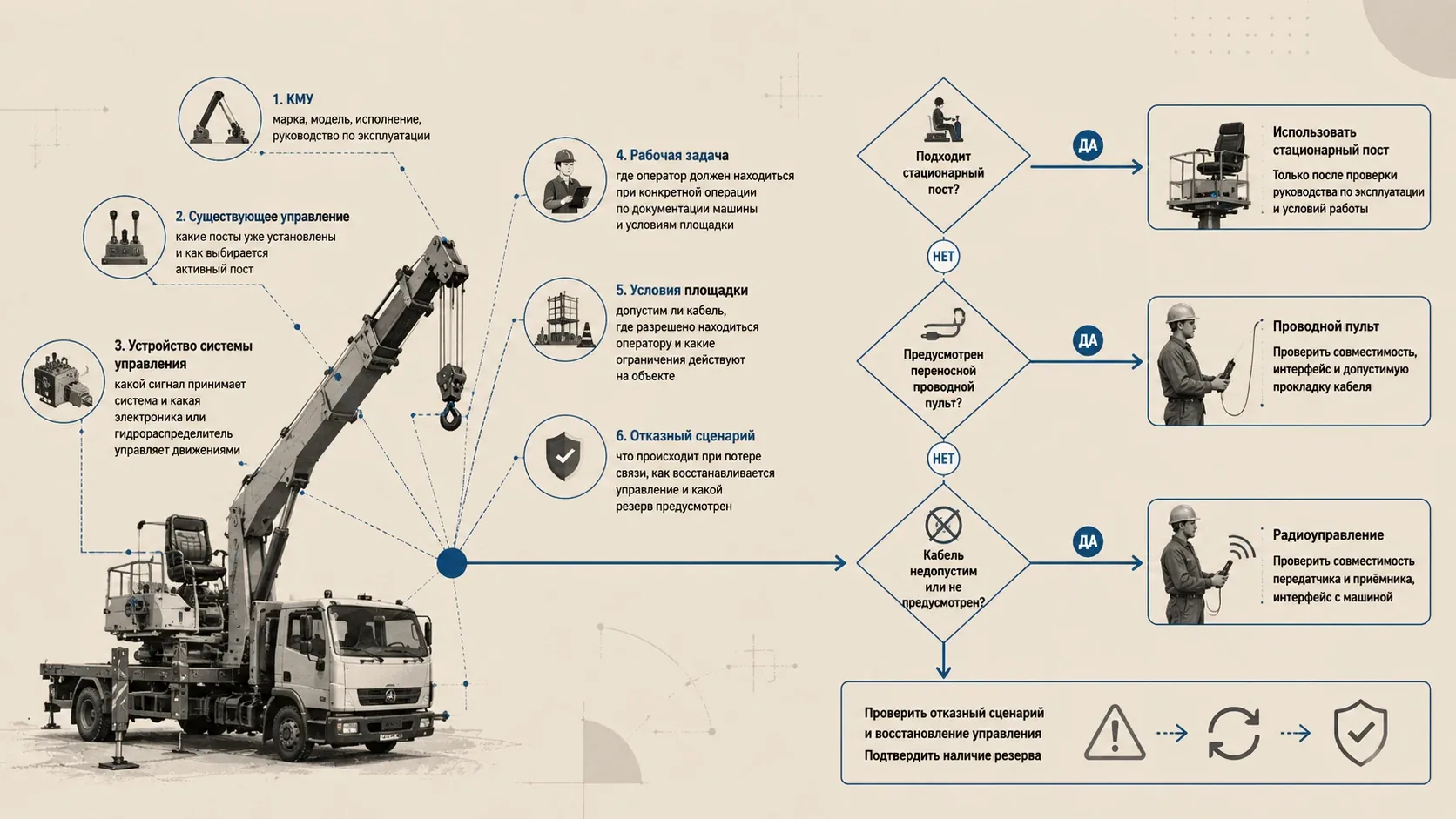

Что нужно знать до выбора управления КМУ
До сравнения конкретных пультов нужно собрать как минимум шесть групп данных:
- КМУ: марка, модель, исполнение и руководство по эксплуатации.
- Существующее управление: какие посты уже установлены и как выбирается активный пост.
- Устройство системы управления: какой сигнал принимает действующая система, какая электроника или гидрораспределитель управляет движениями.
- Рабочая задача: где оператор должен находиться при конкретной операции по документации машины и условиям площадки.
- Условия площадки: допустим ли кабель, где разрешено находиться оператору и какие местные ограничения действуют на объекте.
- Отказный сценарий: что происходит при потере связи или соединения, как восстанавливается управление и какой резерв предусмотрен.
Определить совместимость по цене пульта, числу джойстиков или одной заявленной дальности нельзя. Приёмники выпускаются с разными типами выходов и интерфейсов. Поэтому проверяют всю цепочку: пульт → приёмник → интерфейс → система машины.
Какой вариант управления подходит для конкретной работы
| Рабочая ситуация | Первый кандидат для проверки | Что подтвердить | Когда кандидат исключают |
|---|---|---|---|
| Предусмотренный пост подходит для конкретной операции | верхний пост или управление с земли | расположение и требования к рабочему месту, порядок работы по РЭ | если документация или условия работы не позволяют использовать этот пост |
| Нужен переносной пульт, а кабель допустим | проводной ПДУ | предусмотренность подключения, интерфейс, допустимую прокладку и длину кабеля, реакцию на разрыв соединения | если система несовместима или кабель мешает допустимой работе |
| Переносной кабель недопустим | радиоуправление | совместимость пары передатчик–приёмник, интерфейс с машиной, поведение при потере связи и разряде батареи | если безопасное поведение при отказе и совместимость не подтверждены |
| После отказа нужно перейти на другой пост | любой вариант только после проверки резерва | наличие другого поста, блокировку одновременного управления и процедуру переключения | если резерв и порядок перехода не предусмотрены документацией |
Схема подходит только для предварительного отбора. При модернизации существующей КМУ окончательное решение должно опираться на эксплуатационную документацию машины и документацию изготовителя системы управления. Для ПС на ОПО дополнительно проверяют, распространяются ли на него ФНП № 461.
У радиоуправления нет одной универсальной дальности
ГОСТ 33167-2014 не устанавливает единую рабочую дальность радиоуправления в метрах. Приложение Д требует достоверной передачи команд и перехода системы в установленное безопасное состояние, если корректные сообщения перестают поступать.
Поэтому указанную дальность можно использовать только для конкретной системы и тех условий, для которых её приводит изготовитель.

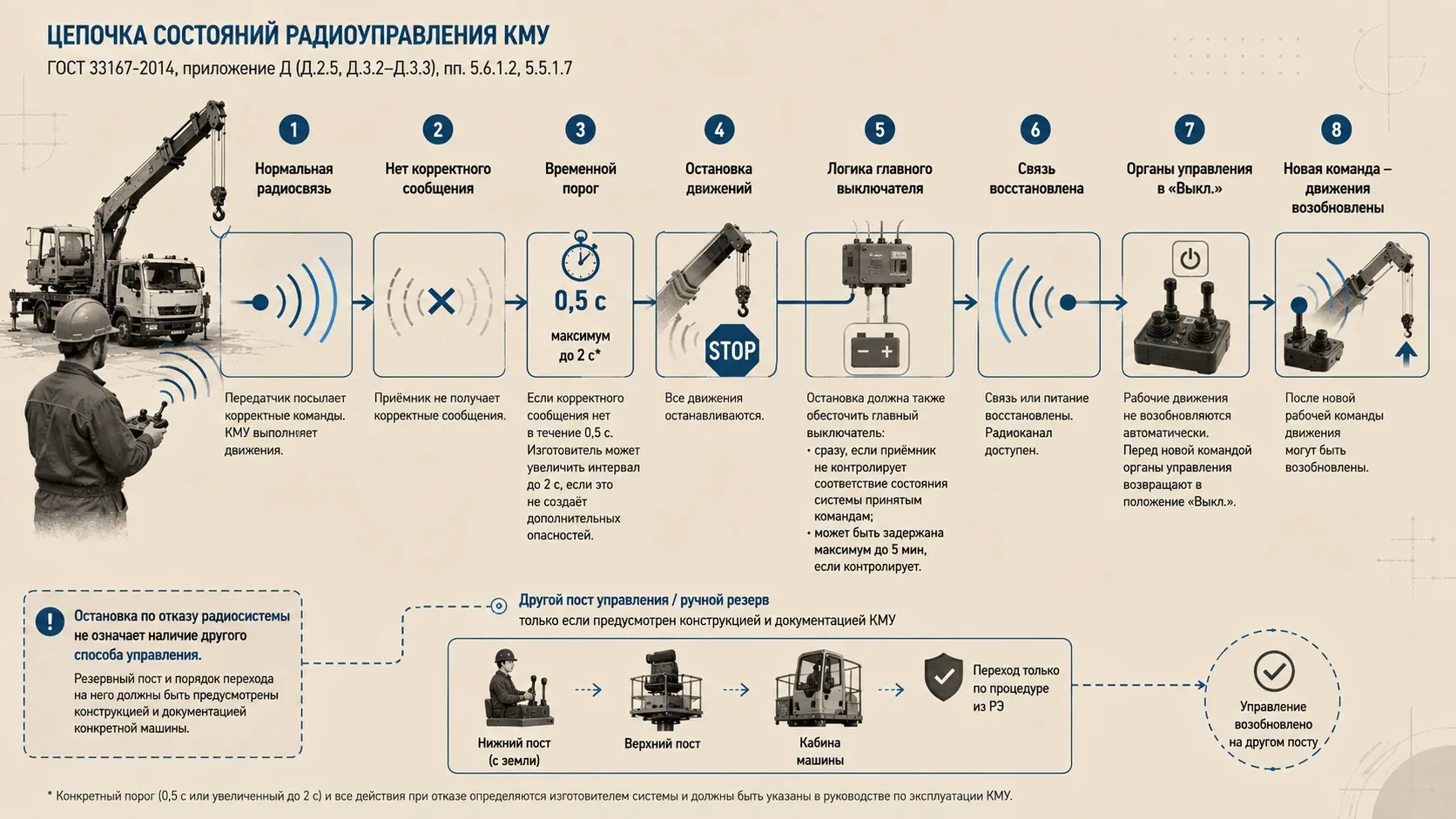

Что происходит при отказе радиоуправления
Потеря корректных сообщений, недопустимое снижение напряжения батареи передатчика, аварийная остановка и переход на другой пост — это разные события.
Требования к беспроводным системам приведены в приложении Д ГОСТ 33167-2014. Для нескольких постов управления и аварийной остановки действуют также пункты 5.6.1.2 и 5.5.1.7.
| Событие | Что устанавливает ГОСТ 33167-2014 | Что проверять у конкретной системы |
|---|---|---|
| Не получено корректное сообщение | все движения крана должны остановиться, если корректного сообщения нет в течение 0,5 с; для устройств, где 0,5 с слишком мало, изготовитель может увеличить интервал максимум до 2 с, если это не создаёт дополнительных опасностей | установленное изготовителем поведение системы и её конфигурацию; не считать 2 с фактическим временем для любой системы |
| Что происходит с главным выключателем при потере сообщений | если приёмник не контролирует соответствие состояния системы принятым командам, остановка по Д.3.2 должна также обесточить главный выключатель; если контролирует — обесточивание может быть задержано максимум до 5 мин | какая логика реализована в конкретном приёмнике и машине |
| Напряжение батареи передатчика стало слишком низким для надёжной передачи | передатчик должен автоматически перейти в блокированное состояние; приёмник останавливает все движения и обесточивает главный выключатель | индикацию батареи, порядок замены/зарядки и повторного пуска по инструкции изготовителя |
| Связь или питание восстановлены после остановки | рабочие движения не должны возобновляться только из-за восстановления связи или питания; перед новой рабочей командой органы управления возвращают в положение «Выкл.» | конкретную процедуру запуска и подтверждения готовности системы |
| На КМУ несколько постов управления | одновременное управление с двух постов должно быть исключено, кроме механически связанных органов управления | как выбирается активный пост и как передаётся управление |
| Используется несколько радиопередатчиков | передача управления от одного передатчика к другому не допускается, пока первый не выведен из работы преднамеренным действием | процедуру переключения и идентификацию активного передатчика |
| Требуется аварийная остановка | орган аварийной остановки должен быть на каждом пульте, кроме пультов только для установки выносных опор | расположение, доступность и проверку функции по документации |
| После отказа нужен ручной резерв | само требование об остановке не означает, что на машине обязательно предусмотрен ручной резерв | наличие другого поста/режима и документированную процедуру перехода |
То, что радиосистема правильно останавливается при отказе, ещё не означает, что у КМУ есть другой способ управления. Резервный пост и порядок перехода на него должны быть предусмотрены конструкцией и документацией конкретной машины.

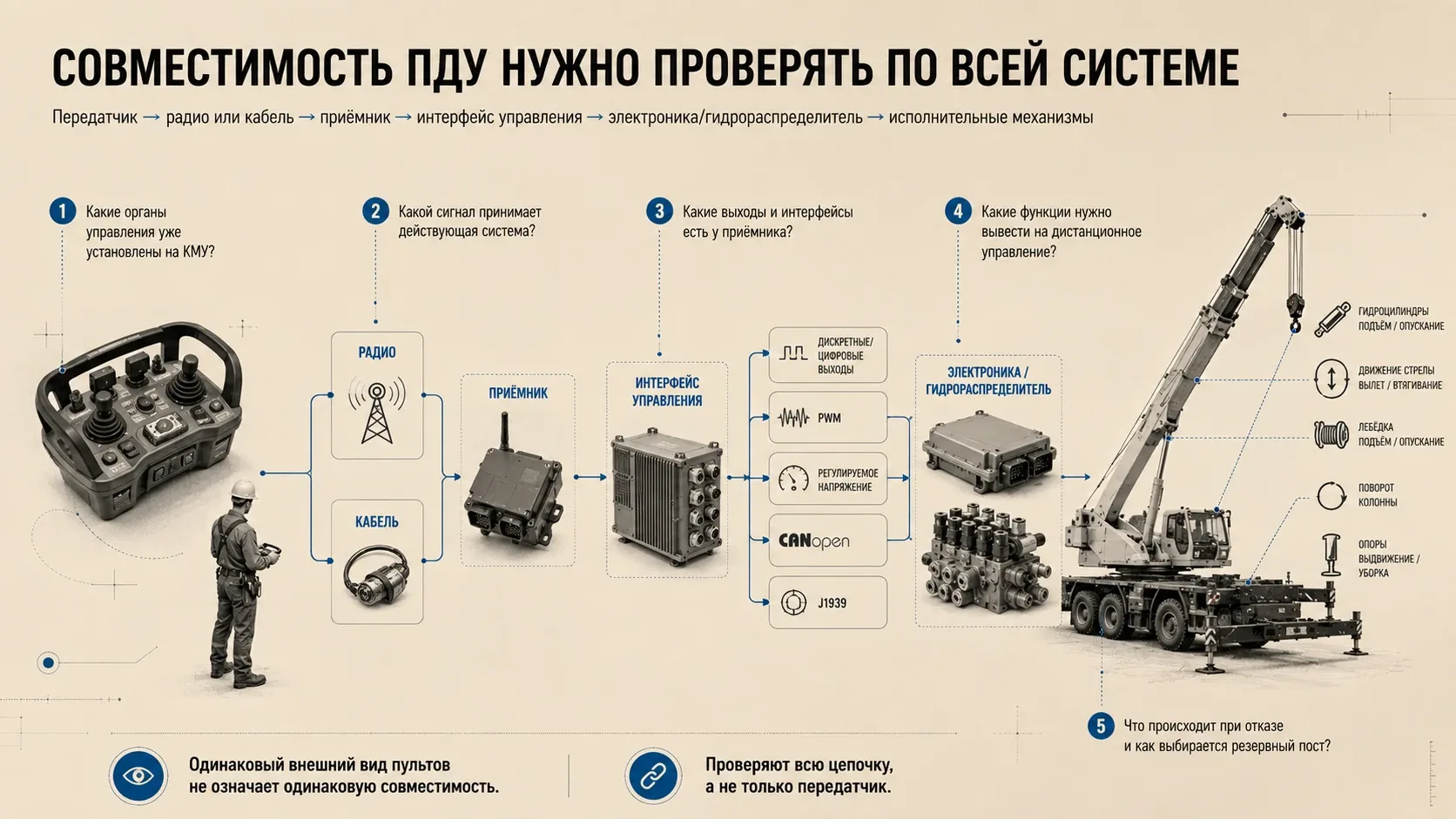

Совместимость ПДУ нужно проверять по всей системе
При выборе нужно сопоставить передатчик, приёмник, выходные сигналы, действующую систему управления и функции, которые требуется вывести на пульт. Одинаковый внешний вид пультов не означает, что у них одинаковый электрический или программный интерфейс.
Официальная документация производителей показывает, что системы устроены по-разному:
- Scanreco G2 PWM/Voltage Receiver выпускается в вариантах для PWM-управления и клапанных блоков с регулируемым напряжением. Обе версии имеют CANopen и поддерживают работу по радио или кабелю.
- Tele Radio указывает поддержку CANopen и SAE J1939 для ряда промышленных приёмников и систем, наряду с другими интерфейсами. Через шину управления машины можно интегрировать конкретные решения, если такая схема предусмотрена системой.
Эти примеры не означают, что перечисленные системы совместимы с любой КМУ. Они показывают, почему проверять нужно всю систему, а не только передатчик.
Перед выбором нужно ответить минимум на пять вопросов:
- Какие органы управления уже установлены на КМУ?
- Какой сигнал принимает действующая система?
- Какие выходы и интерфейсы есть у предполагаемого приёмника?
- Какие функции нужно вывести на дистанционное управление?
- Что происходит при отказе и как выбирается резервный пост?
Цена пульта — только часть стоимости дистанционного управления
При модернизации существующей КМУ в стоимость могут входить не только пульт, но и совместимый приёмник, адаптация к действующей системе, монтаж и наладка. Также может потребоваться проверка команд и аварийной защиты, оформление предусмотренных изменений в документации и последующее обслуживание.
Для ПС на ОПО часть этих действий прямо предусмотрена пунктами 56–59 ФНП № 461.
Без точной модели КМУ, схемы существующего управления и выбранной системы корректнее сравнивать стоимость всего проекта модернизации, а не цену одного передатчика.

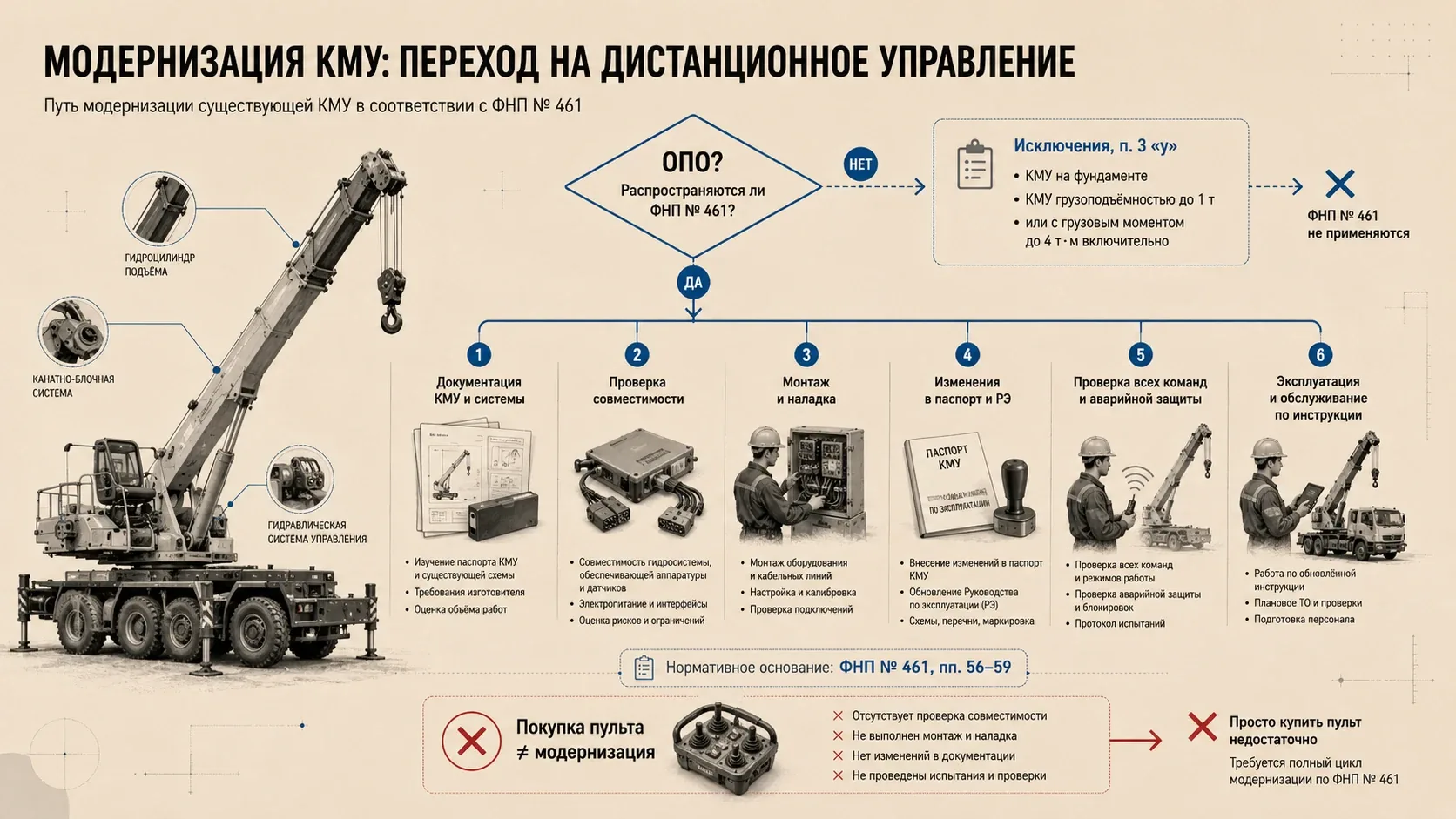

Если существующую КМУ переводят на дистанционное управление
ФНП № 461 распространяются на ОПО, где используются перечисленные в правилах подъёмные сооружения, включая краны-манипуляторы. При этом сами правила предусматривают исключения. По состоянию на 2 сентября 2026 года действует редакция приказа Ростехнадзора № 461 от 16 апреля 2026 года. Она вступила в силу 8 июня 2026 года. Срок действия приказа продлён до 1 сентября 2032 года.
Для ПС, на которое распространяются ФНП № 461, перевод на дистанционное или радиоуправление регулируют пункты 56–59:
- п. 56: монтаж и наладка выполняются по эксплуатационной документации ПС и документации изготовителя системы; после реконструкции изменения вносятся в паспорт и руководство по эксплуатации, а использованная документация прикладывается к паспорту; сам перевод не считается техническим перевооружением ОПО;
- п. 57: отказ любой составной части системы дистанционного управления не должен приводить к аварии ПС, его частей или падению груза;
- п. 58: после монтажа и наладки проверяются все команды управления и аварийная защита в соответствии с инструкцией изготовителя системы;
- п. 59: обслуживание системы при эксплуатации выполняется согласно инструкции изготовителя системы.
Эти требования нельзя автоматически переносить на любую КМУ, которая находится вне области действия ФНП.
В пункте 3, подпункте «у» действующей редакции среди исключений указаны краны-манипуляторы, установленные на фундаменте, а также краны-манипуляторы грузоподъёмностью до 1 т или с грузовым моментом до 4 т·м включительно.
Источники
- ГОСТ 33167-2014 «Краны погрузочные гидравлические. Требования безопасности». Росстандарт. Статус: «Действует»; приказ Росстандарта от 24.06.2015 № 802-ст; введён в действие 01.01.2016; область применения — раздел 1.
- ГОСТ 33167-2014 «Краны погрузочные гидравлические. Требования безопасности». Пп. 5.6.1.1, 5.6.2.1–5.6.2.2; приложение Д. Текст по официальному изданию Стандартинформ.
- Scanreco. G2 PWM/Voltage Receiver. Варианты PWM и Voltage regulated; CANopen; работа по радио или кабелю. Актуальная страница производителя, проверено 02.09.2026.
- Tele Radio. Industrial bus systems for wireless remote control applications. CANopen и SAE J1939 указаны для ряда приёмников промышленных систем дистанционного управления. Проверено 02.09.2026.
- Приказ Ростехнадзора от 26.11.2020 № 461, ред. от 16.04.2026. ФНП «Правила безопасности опасных производственных объектов, на которых используются подъемные сооружения», пп. 56–59.
- ГОСТ 33167-2014, приложение Д: Д.3.2 и Д.4.2. Требования к остановке при отсутствии корректного сообщения и достоверности передачи команд.
- ГОСТ 33167-2014, пп. 5.5.1.7, 5.6.1.2; приложение Д, Д.2.5, Д.3.2–Д.3.3, Д.5.2, Д.6.
- Приказ Ростехнадзора от 26.11.2020 № 461, ред. от 16.04.2026. ФНП, п. 2 и п. 3, подп. «у»: область применения и исключения для кранов-манипуляторов.
- Приказ Ростехнадзора от 16.04.2026 № 129. Зарегистрирован в Минюсте 26.05.2026 № 86650; вступил в силу 08.06.2026; продлил срок действия приказа № 461 до 01.09.2032.
