Навесное оборудование для КМУ: как выбрать и проверить совместимость
Специалисты ООО «ИТТ»
Навесное оборудование для КМУ нельзя выбирать только по назначению или внешне похожему креплению. Сначала нужно проверить точную модель КМУ, исполнение оборудования, механическое соединение, требования к гидравлике, массу всей установленной сборки и режим работы.
В руководствах HIAB отдельно указано, что масса грузоподъёмных принадлежностей прибавляется к нагрузке. Допустимая масса зависит от рабочего вылета и грузовой характеристики конкретного крана. В статье слово «навеска» используется как общее обозначение дополнительного оборудования. В эксплуатационной и нормативной документации конкретное изделие может называться иначе — например, сменным грузозахватным органом, съёмным грузозахватным приспособлением или сменным оборудованием.
Для опасных производственных объектов (ОПО), подпадающих под ФНП № 461, точная категория имеет значение. Правила отдельно перечисляют краны-манипуляторы, сменные грузозахватные органы и съёмные грузозахватные приспособления.

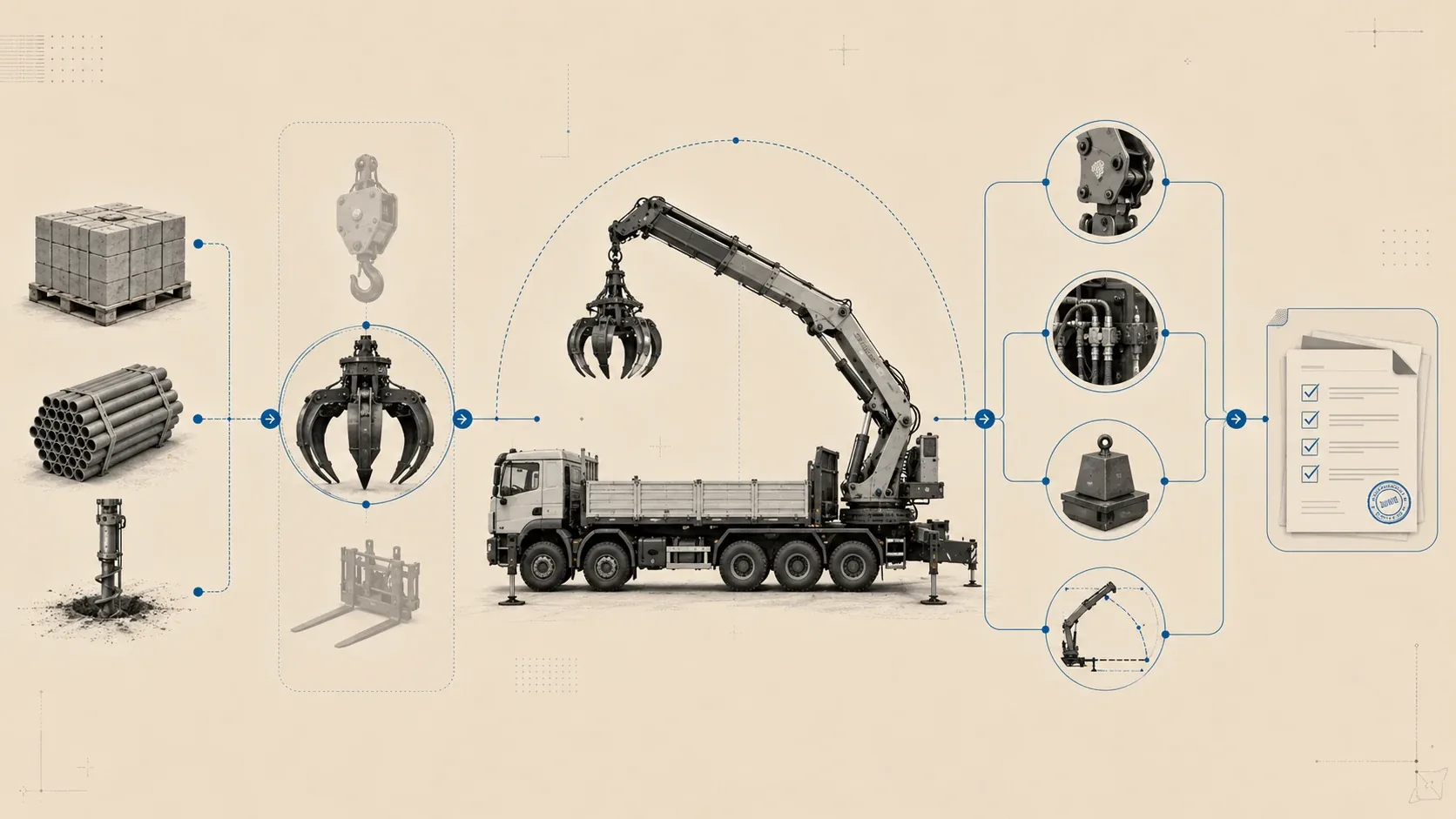

Как выбрать навесное оборудование для КМУ
Для предварительного подбора можно использовать пять шагов. Это рабочий контрольный список статьи, а не нормативно установленная процедура.
- Определить операцию и объект. Сначала нужно понять, что предстоит делать: поднимать стропованный груз, перемещать паллеты, удерживать трубы, работать с лесом или ломом, бурить либо выполнять другую операцию.
- Выбрать тип оборудования под задачу. Производители выпускают вилочные подхваты, манипуляторы для труб и опор, грейферы, бурильное оборудование, ковши и другие варианты. Их применимость часто ограничена конкретными моделями или исполнениями КМУ.
- Зафиксировать точную модель и модификацию КМУ. В перечнях УЗСТ одно и то же оборудование указывается не как подходящее «для всех манипуляторов», а для конкретных КМУ АНТ или серий.
- Сопоставить соединения и параметры. Проверяют крепление, требуемые гидравлические функции, давление и расход, массу сборки, управление и рабочий вылет. Например, HIAB KM 930 требует три гидравлических контура, а KM 461 выпускается с разными вариантами присоединения.
- Проверить ограничения по документации. Итоговый вывод делают по паспорту и руководству КМУ, документации конкретной навески и промежуточных элементов. Если эксплуатация регулируется отдельными требованиями, проверяют и применимые нормативные документы.
Какое оборудование рассматривают для разных задач
Назначение помогает определить подходящий тип оборудования, но ещё не подтверждает его совместимость с конкретной КМУ.
| Задача | Что рассматривают | Что нужно проверить |
|---|---|---|
| Подъём стропованного груза | крюк и применимые грузозахватные приспособления | грузовую характеристику КМУ, вылет, массу принадлежностей и груза, требования РЭ |
| Паллетированные грузы | вилочный подхват | грузоподъёмность вил, геометрию, тип присоединения, массу комплекта и применимость к конкретной установке; у HIAB KM 461 есть несколько исполнений и вариантов крепления |
| Трубы и опоры | специализированный манипулятор / захват | диапазон объекта, функции, монтаж, гидравлические контуры, массу и документацию; HIAB KM 930 требует три гидравлических контура |
| Лес, лом, сыпучие материалы | соответствующий захват или грейфер, при необходимости ротатор | назначение грейфера, присоединение, массу, гидравлику и перечень совместимых моделей |
| Отдельные земляные операции | ковш, который изготовитель прямо предусматривает для КМУ | конкретный перечень моделей, монтаж, гидравлику и ограничения; УЗСТ, например, заявляет экскаваторный ковш только для определённых КМУ АНТ |
| Бурение | бурильное оборудование / гидровращатель | модель КМУ, монтаж, гидролинию, крутящий момент и допустимый инструмент по документации; УЗСТ публикует отдельный перечень моделей для бурильного оборудования |
| Подъём людей | специально предназначенная для этого люлька | разрешённость конкретной конфигурации по документации и отдельную проверку применимых требований; одной механической совместимости недостаточно |

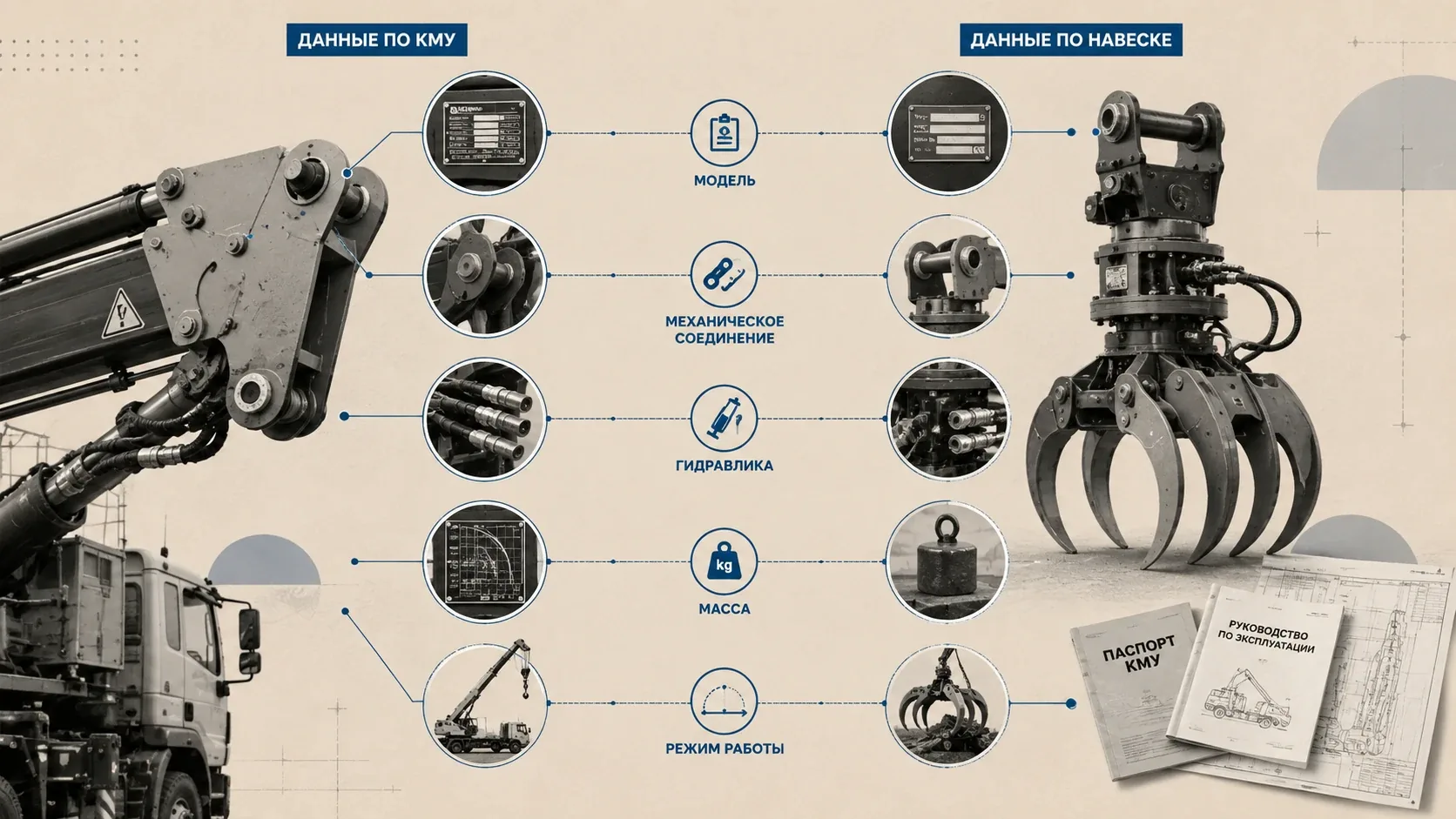

Какие данные нужны для проверки совместимости
Следующая таблица — не паспорт изделия и не официальный нормативный документ. Это рабочий контрольный список для предварительного технического сравнения.
| Что проверяем | Данные по КМУ | Данные по навеске | Где искать |
|---|---|---|---|
| Модель | точное обозначение и модификацию | точное обозначение и исполнение | паспорт, РЭ, маркировка, документация изготовителя |
| Механическое соединение | исполнение конца стрелы и предусмотренные адаптеры | тип и размеры присоединения, состав адаптеров, ротаторов и звеньев | чертежи и документация обоих изделий |
| Гидравлика | доступные функции, давление, расход, линии и управление | требуемые функции, допустимое давление, требуемый расход, соединения | гидросхемы и РЭ |
| Масса | грузовую характеристику конкретной конфигурации | массу рабочего органа и всех промежуточных элементов | технические данные каждого компонента |
| Режим работы | фактический вылет, положение стрелы, условия площадки | область применения и рабочие ограничения | РЭ и условия работы |
HIAB KM 461 хорошо показывает, почему одного названия навески недостаточно. В одной линейке предусмотрено фланцевое присоединение Ø 4 × 140 мм и исполнение с валом Ø 69 мм. Состав пакетов тоже различается.

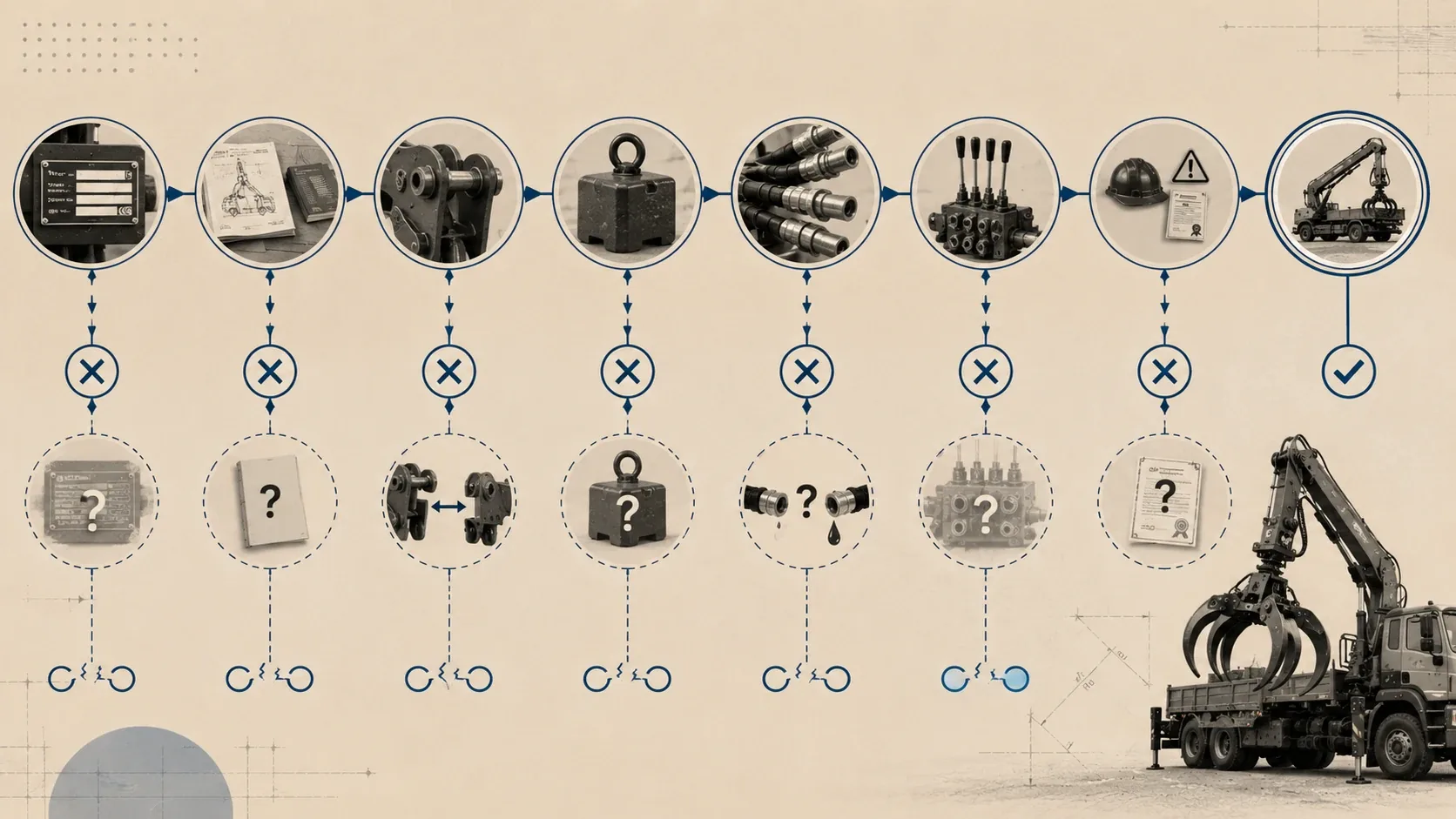

Когда нельзя делать вывод о совместимости
Если отсутствует хотя бы один параметр, от которого зависит выбранная конфигурация, положительный вывод делать нельзя. Основные случаи:
- неизвестно точное обозначение КМУ;
- нет документации выбранного оборудования;
- нельзя сопоставить механическое присоединение;
- неизвестна масса фактически устанавливаемой сборки;
- для гидравлического оборудования неизвестны требуемое давление или расход;
- неизвестно требуемое число гидравлических функций;
- документация компонентов противоречит друг другу;
- для подъёма людей не установлена допустимость конфигурации и применимые требования.
Это не официальный нормативный перечень. Такой список нужен, чтобы не признать оборудование совместимым при недостатке исходных данных.
Результат предварительного сравнения можно зафиксировать одним из трёх статусов:
- По доступным документам противоречий не выявлено — модель, соединения, параметры и режим работы не противоречат проверенной документации. Такой статус не заменяет проверку требований к монтажу, переоборудованию или реконструкции.
- Данных недостаточно — отсутствует параметр или документ, от которого зависит вывод.
- Обнаружено противоречие — требования КМУ, навески или промежуточных элементов не согласуются.
Почему одного признака совместимости недостаточно
В документации HIAB и УЗСТ встречается сразу несколько независимых параметров проверки: исполнение крепления, состав соединительных элементов, число гидравлических функций, наличие дополнительной гидролинии, масса оборудования и перечень конкретных моделей.
| Кажущийся признак совместимости | Почему его недостаточно |
|---|---|
| «Крепление похоже» | размеры и исполнение соединения должны совпадать по документации |
| «Есть быстросъём» | части быстросъёма и подключаемое оборудование должны быть рассчитаны на совместную работу |
| «Давление подходит» | нужно отдельно проверить расход, число функций, схему подключения и управление |
| «На КМУ есть гидравлика» | это не подтверждает наличие нужного числа дополнительных контуров |
| «Навеска предназначена для КМУ» | производитель может ограничивать её применение конкретным перечнем моделей |
| «Масса рабочего органа известна» | в нагрузку входят и необходимые промежуточные элементы |
Крепление, адаптер, ротатор и быстросъём
Для HIAB KM 461 официальная карточка указывает исполнения с фланцем Ø 4 × 140 мм и валом Ø 69 мм.
Пакет 1000 FF включает вилочный подхват, адаптер и комплект рукавов. В пакет 1000 WF дополнительно входят ротатор и промежуточное звено.
В каталоге HIAB ToolXChanger описаны три типа нижней части: для механического оборудования, гидравлического оборудования и вариант с крюком. Подключаемое оборудование должно иметь соответствующую нижнюю часть.
Быстросъём ускоряет замену оборудования, но не делает его универсальным.
Гидравлика и управление
HIAB KM 930 — гидравлическое оборудование для позиционирования труб или опор. Производитель указывает три функции: захват, подъём и поворот/наклон. Для работы требуются три гидравлических контура. Крепление выполняется фланцем на механическом удлинителе крана.
УЗСТ указывает дополнительную гидролинию как отдельную доработку для установки захватов, грейферов, шнеков, гидробуров и другого гидравлического оборудования. Монтаж выполняется после измерения и подготовки конкретной КМУ.

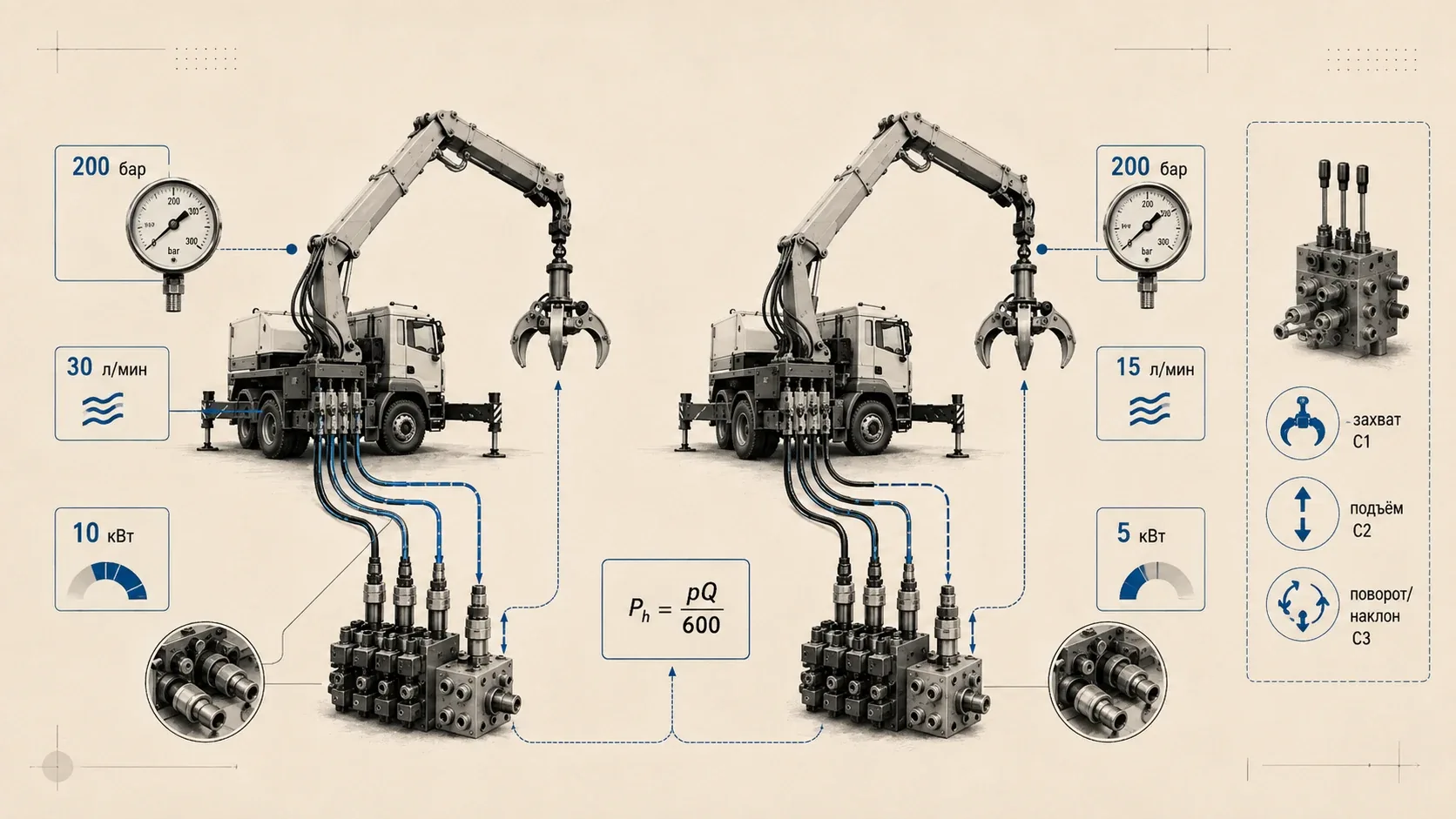

Для сравнения давления и расхода можно рассчитать идеальную гидравлическую мощность:
$$ Ph=pQ600,P_h=\frac{pQ}{600}, $$
где PhP_h — кВт, pp — бар, QQ — л/мин. Danfoss приводит эту формулу как kW = (l/min × bar) / 600.
При 200 бар и 30 л/мин:
Ph=200×30600=10 кВт.P_h=$\frac{200\times30}{600}=10\ \text{кВт}.$
При 200 бар и 15 л/мин:
Ph=200×15600=5 кВт.P_h=$\frac{200\times15}{600}=5\ \text{кВт}.$
При одинаковом давлении разный расход даёт разную идеальную гидравлическую мощность.
Расчёт не учитывает потери и КПД и не является проверкой совместимости. Требования конкретного гидропривода, схему, функции, соединения и допустимые режимы всё равно нужно проверять по документации.

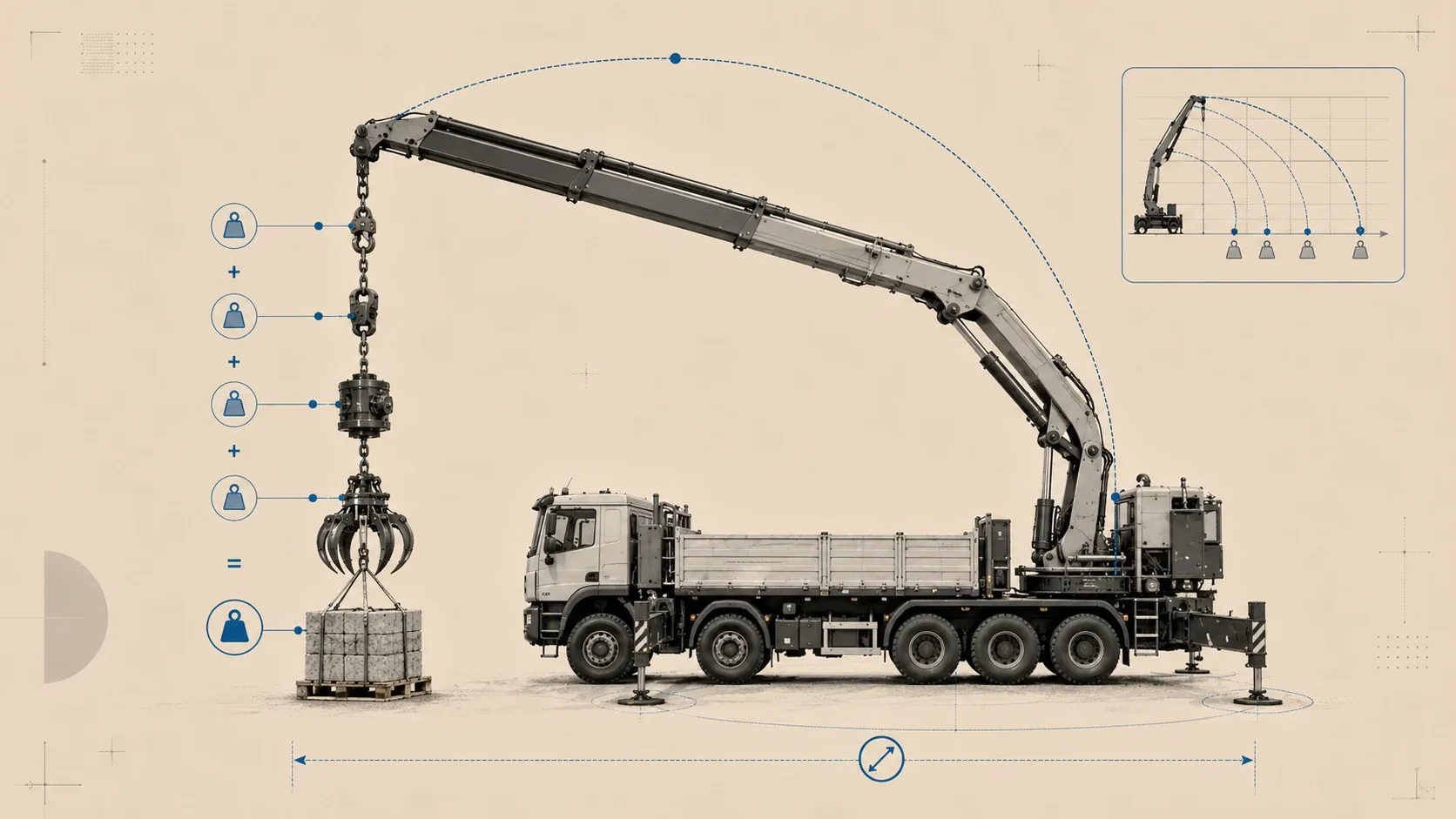

Масса полной сборки и рабочий вылет
Массу навески нельзя проверять отдельно от грузовой характеристики. В руководстве HIAB указано, что масса дополнительных грузоподъёмных принадлежностей прибавляется к нагрузке. Допустимая масса зависит от грузовой характеристики и рабочего вылета конкретного крана.
У KM 461 масса меняется в зависимости от состава пакета. 1000 FF весит 340 кг. 1000 WF с ротатором и промежуточным звеном — 370 кг.
Поэтому нужно учитывать:
- массу рабочего органа;
- массу адаптера, ротатора, быстросъёма и других необходимых элементов;
- массу груза или рабочую нагрузку;
- фактический вылет и конфигурацию КМУ;
- грузовую характеристику именно этой конфигурации.
Формула «паспортная грузоподъёмность минус масса навески» не заменяет грузовую характеристику по вылету.
Когда одной проверки параметров недостаточно
Для конкретной машины нужно отдельно определить, считается ли установка оборудования обычной предусмотренной производителем сменой рабочего органа либо переоборудованием или реконструкцией. Если эксплуатация относится к ОПО и подпадает под ФНП № 461, правила рассматривают реконструкцию и переоборудование как отдельные случаи.
При оснащении находящегося в эксплуатации крана механизированным или электрифицированным грузозахватным приспособлением в рамках реконструкции пункт 84 требует учитывать ограничение полезной грузоподъёмности, а также настройку или оснащение ограничителя грузоподъёмности и регистратора параметров.
Это не означает, что установка любой навески автоматически считается реконструкцией. Конкретное изменение классифицируют по конструкции, паспорту, РЭ и применимым требованиям.

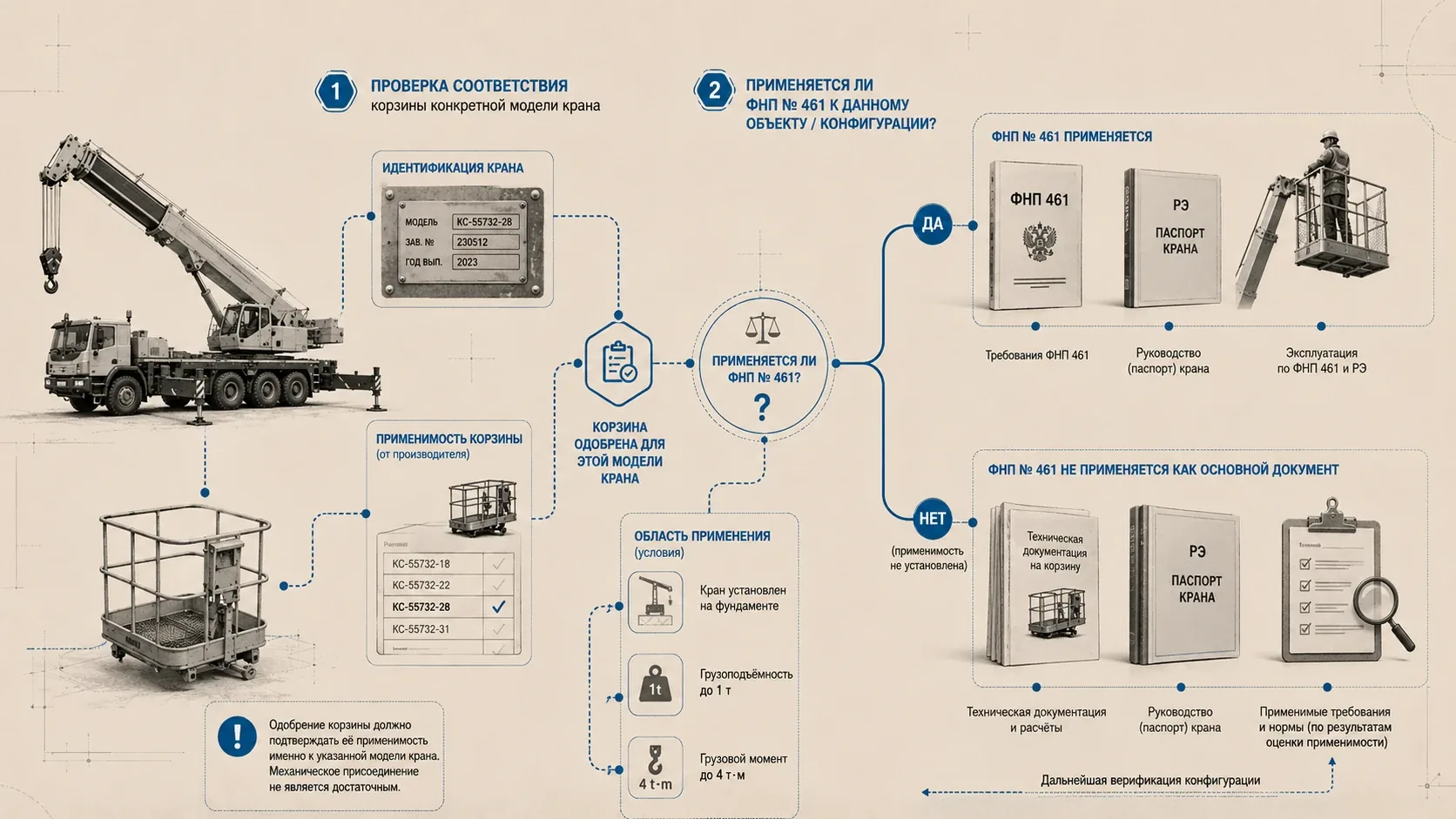

Для люльки нужна отдельная проверка
Подъём людей нельзя проверять только по механическому креплению. Для одноместной пассажирской люльки УЗСТ публикует конкретный перечень КМУ АНТ, для которых изготовитель заявляет применимость. ФНП № 461 относятся не ко всем КМУ без исключения. Они регулируют промышленную безопасность ОПО в пределах установленной области действия.
Пункт 2 включает краны-манипуляторы. Пункт 3 устанавливает исключения, в том числе для КМУ, установленных на фундаменте, а также для КМУ грузоподъёмностью до 1 т или с грузовым моментом до 4 т·м включительно.
Если ФНП № 461 применимы, подъёму и транспортировке людей посвящены пункты 235–247. Если в паспорте ПС нет разрешения на транспортировку людей, пункт 235 допускает её не во всех случаях, а только в ситуациях, перечисленных в правилах.
На 02.09.2026 Приказ Ростехнадзора № 461 действует в редакции от 16.04.2026, вступившей в силу 08.06.2026. Срок действия приказа продлён до 01.09.2032.

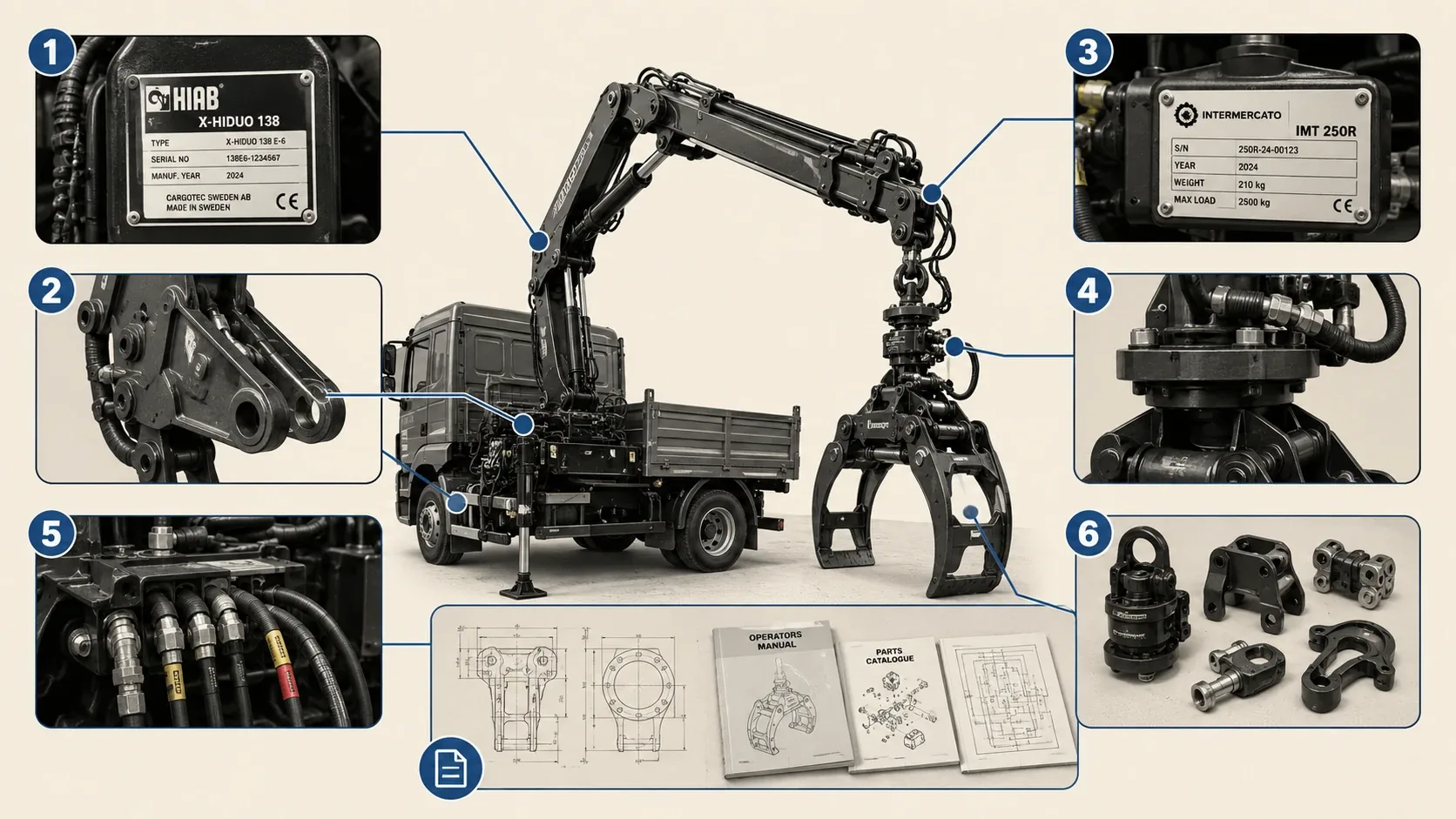

Что запросить перед покупкой навески
До покупки у продавца или изготовителя полезно запросить следующие данные:
| Что запросить | Зачем |
|---|---|
| точное обозначение модели и исполнения | не переносить характеристики с соседних версий |
| чертёж и размеры присоединения | сопоставить механическое соединение |
| комплектность | понять, какие адаптеры, ротаторы, звенья, быстросъёмы и рукава входят в систему |
| массу каждого элемента и полного комплекта | учесть всю дополнительную нагрузку |
| требования по давлению и расходу | сопоставить параметры гидросистемы |
| требуемое число гидравлических функций | проверить наличие нужных контуров |
| схему подключения и требования к управлению | проверить не только монтаж, но и работоспособность системы |
| перечень совместимых моделей, если изготовитель его публикует | получить подтверждение для конкретной модели |
| паспорт и руководство | проверить ограничения и допустимые конфигурации |
Фотография похожего крепления подходит только для первичного сбора информации. Она не заменяет размеры и документацию конкретного исполнения.
Какие документы использовать при проверке
Проверку начинают с документов на фактически используемую систему:
- паспорт и руководство по эксплуатации КМУ;
- документация точной модели и исполнения навесного оборудования;
- документы на адаптеры, ротаторы, быстросъёмы и другие промежуточные элементы;
- официальный перечень совместимости изготовителя, если он опубликован;
Для ОПО, подпадающих под ФНП № 461, эксплуатация грузозахватных приспособлений должна соответствовать требованиям промышленной безопасности при эксплуатации ПС, совместно с которым они используются.
Источники
- HIAB. X-HiDuo 046–118 Operator’s Manual, раздел 3.3.4 «Safety precautions and warnings», стр. 24: масса lifting accessories добавляется к нагрузке; допустимая масса зависит от вылета и load plate. Дата в доступной копии не установлена; проверено 02.09.2026.
- Приказ Ростехнадзора от 26.11.2020 № 461, ФНП «Правила безопасности опасных производственных объектов, на которых используются подъемные сооружения», пп. 1–3, ред. от 16.04.2026.
- HIAB. Universal Fork KM 461. Официальная карточка продукта; проверено 02.09.2026.
- Уральский Завод Спецтехники. Бурильное оборудование. Официальная страница производителя; проверено 02.09.2026.
- Уральский Завод Спецтехники. Крано-манипуляторные установки АНТ. Официальная страница производителя с перечнями дополнительного оборудования; проверено 02.09.2026.
- HIAB. Manipulator KM 930. Официальная карточка продукта; проверено 02.09.2026.
- Уральский Завод Спецтехники. Экскаваторный ковш. Официальная страница производителя; проверено 02.09.2026.
- Уральский Завод Спецтехники. Пассажирская люлька, 1-местная. Официальная страница производителя; использован только перечень моделей, для которых производитель заявляет применимость; заявление о сертификации отдельно не проверялось. Проверено 02.09.2026.
- Приказ Ростехнадзора от 26.11.2020 № 461, раздел «Требования к процессу подъема и транспортировки людей», пп. 235–247, ред. от 16.04.2026.
- Уральский Завод Спецтехники. Дополнительная гидролиния. Официальная страница производителя; проверено 02.09.2026.
- HIAB. Accessories Catalogue, раздел ToolXChanger: разные lower-part attachments для mechanical accessories, hydraulic accessories и hook. Дата в доступной копии не установлена; проверено 02.09.2026.
- Danfoss. Vickers by Danfoss — PVM Variable Displacement Piston Pumps, Technical Catalog, April 2015, стр. 4 PDF, «Hydraulic System Design Calculations»:
kW = (l/min × bar) / 600. - Приказ Ростехнадзора от 26.11.2020 № 461, п. 6 и п. 84, ред. от 16.04.2026: определения реконструкции/переоборудования и требования при оснащении кранов механизированными/электрифицированными грузозахватными приспособлениями в рамках реконструкции.
- Приказ Ростехнадзора от 16.04.2026 № 129, зарегистрирован Минюстом России 26.05.2026 № 86650, официально опубликован 28.05.2026, вступил в силу 08.06.2026; продлил действие Приказа № 461 до 01.09.2032.
- Приказ Ростехнадзора от 26.11.2020 № 461, п. 215, ред. от 16.04.2026.
