Как выбрать шасси под КМУ: проверка совместимости по ПРОПУСТИТЬ/СТОП

Шасси под КМУ нельзя выбирать только по марке, общей грузоподъёмности или колёсной формуле. Для конкретного сочетания шасси и КМУ нужно проверить рабочую задачу, массу и нагрузки на оси, дорожные ограничения, монтажную зону, гидравлический привод, монтаж и устойчивость.

Колёсная и осевая конфигурация — часть исходных данных для расчёта. Число и тип осей влияют на распределение массы и допустимые нагрузки, а число ведущих осей — на тяговые свойства. Расход топлива, доступность сервиса и другие эксплуатационные параметры имеет смысл сравнивать только между конфигурациями, которые уже прошли обязательные технические проверки.

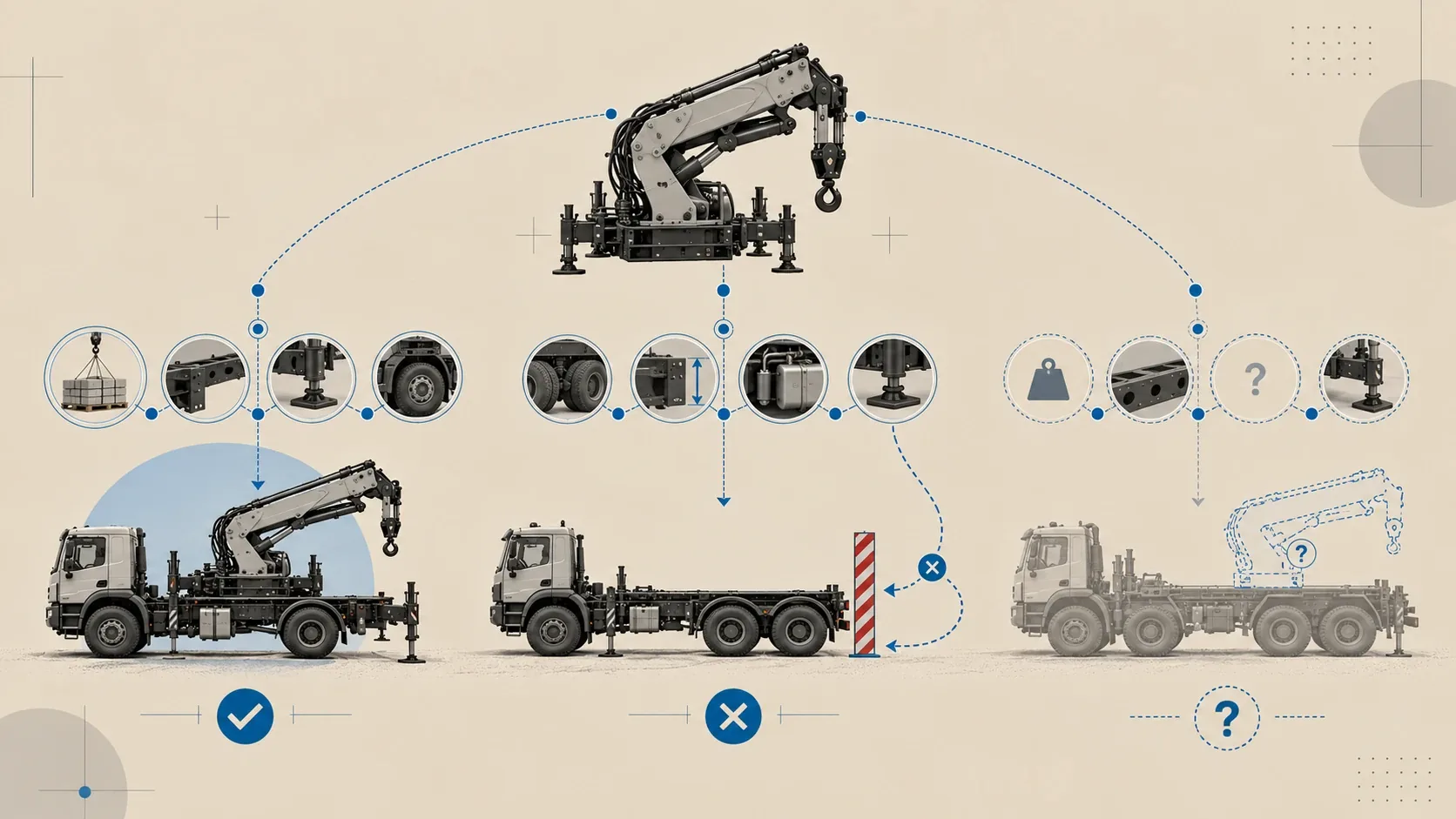

Для каждой такой проверки используйте три статуса:

• ПРОПУСТИТЬ — параметр подтверждён для конкретного исполнения и применимых условий;
• СТОП — конфигурация не проходит проверку, её нужно изменить;
• НЕТ ДАННЫХ — исходных данных недостаточно, поэтому совместимость не подтверждена.

Переход с 4×2 или 6×4 на конкретное шасси 6×6 сам по себе не даёт ПРОПУСТИТЬ. Новое исполнение меняет массу, осевую схему, базу, допустимые нагрузки и компоновку. Все затронутые проверки нужно выполнить заново.

1. Сначала определите рабочую задачу и жёсткие ограничения

Подбор начинается с операций, которые должен выполнять готовый автомобиль. Условия площадки нужно учитывать сразу: доступное выдвижение опор и их фактическое положение могут влиять на разрешённый режим работы КМУ и устойчивость.

ГОСТ 33167-2014 различает грузоподъёмность нетто, брутто и номинальную грузоподъёмность. Поэтому при проверке по грузовой характеристике нельзя автоматически брать только массу самого груза. Нужно использовать ту величину нагрузки, которую требует документация конкретного КМУ, с учётом применяемых грузозахватных приспособлений.

Если неизвестны требуемая нагрузка и рабочий вылет, основную рабочую операцию подтвердить нельзя. Если неизвестна требуемая длина платформы, нельзя подтвердить, что после монтажа автомобиль сохранит нужную транспортную функцию.

Не заменяйте одну проверку другой

Если шасси или КМУ уже куплены

Купленный компонент становится фиксированным ограничением.

Проверки идут по циклу, а не по абсолютно неизменной последовательности. Например, если изменить осевую конфигурацию или место установки КМУ, может понадобиться заново проверить массу, монтажную зону, устойчивость и дорожные параметры.

2. Соберите данные на конкретные исполнения шасси и КМУ

Для расчёта недостаточно названия семейства шасси или КМУ. Нужны данные именно той комплектации, которая войдёт в автомобиль.

Scania позволяет заказать для конкретного шасси Individual Chassis Drawing (ICD) — индивидуальный чертёж шасси, Individual Chassis Specification (ICS) — индивидуальную спецификацию и Bodywork Exchange Parameters (BEP) — параметры для установки надстройки. Запрос формируется по номеру шасси, product individual number или factory order number.

В ICD производитель отдельно отмечает свободные отверстия и отверстия, занятые винтом или заклёпкой. BEP содержит стандартизированные координаты и размеры, в том числе положение КОМ и параметры центра тяжести.

Что видно из открытых данных производителей

Следующие примеры показывают только опубликованные производителями данные. Это не монтажный проект и не подтверждение пригодности конкретного сочетания для вашей задачи.

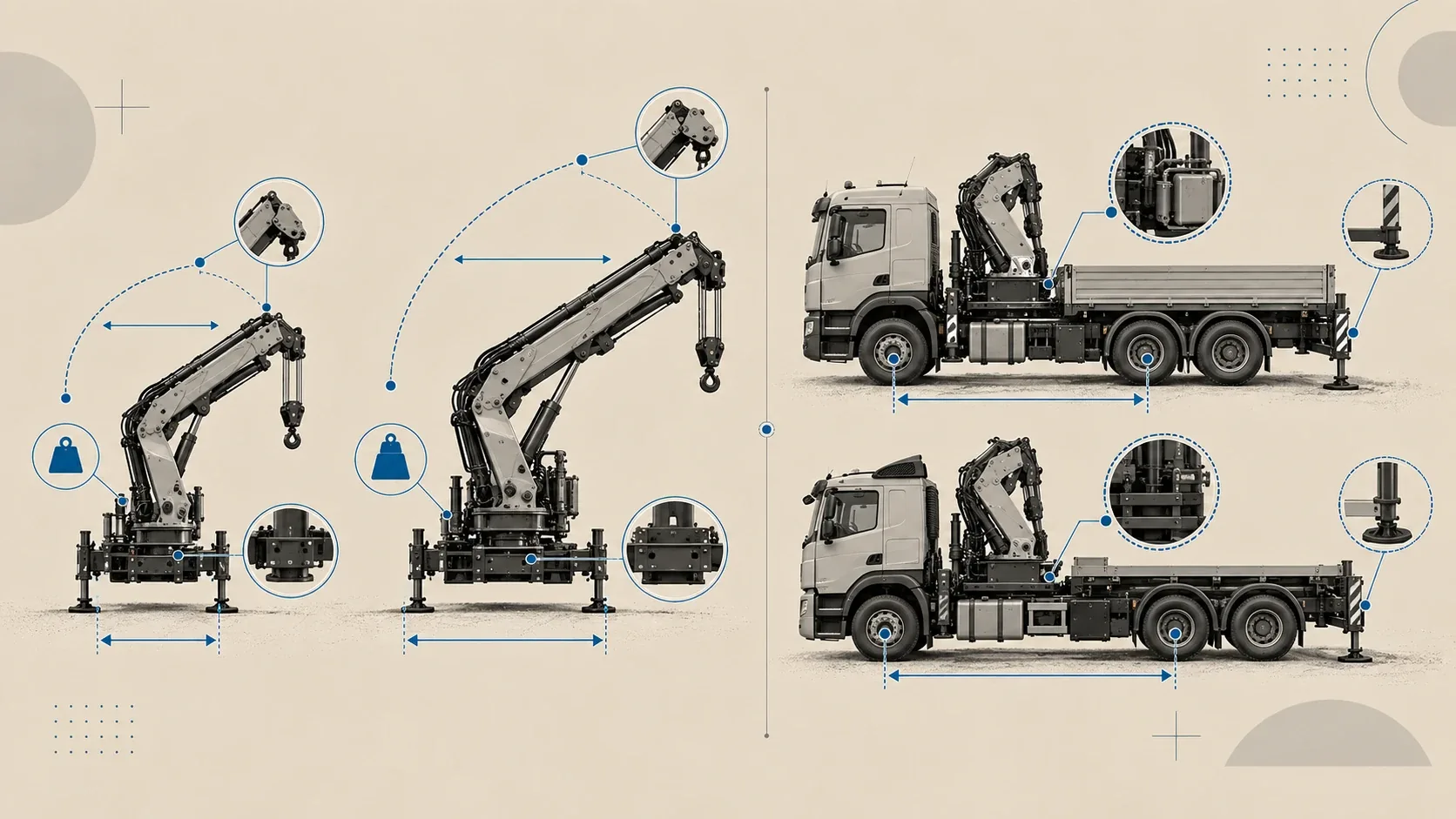

Один индекс КМУ — разные масса и монтажная ширина

Для PALFINGER PK 13.501 SLD 3 производитель публикует несколько исполнений с разной собственной массой, монтажной шириной, грузовым моментом и вылетом. Значения вылета в таблице PALFINGER приведены при угле стрелы 20°. Производитель отдельно предупреждает, что это не максимальные значения.

Между Std и D разница по опубликованной массе составляет 470 кг, а по монтажной ширине — 60 мм. Поэтому при переходе на другое исполнение нужно заново проверить массу, осевые нагрузки и компоновку.

Одна КМУ — разные монтажные решения на разных шасси

HIAB публикует спецификации FrameWorks для одной и той же КМУ X-HiPro 638 E-8 + Jib 150X-6 + 1M на Scania R490 и Volvo FH540 8×2 rigid.

HIAB описывает FrameWorks как готовое к установке решение для конкретного грузовика и крана. В пакет могут входить надрамник, крепёж, насос, бак и дополнительные опоры.

3. Проверьте рабочую точку КМУ: нагрузка + вылет

ГОСТ 33167-2014 определяет грузовую характеристику как зависимость номинальной грузоподъёмности от положения стрелы для конкретной конфигурации и условий использования. Номинальная грузоподъёмность относится к определённому положению стрелы, конфигурации крана и условиям эксплуатации.

Грузовой момент — только предварительный фильтр

Для грубой предварительной оценки можно использовать:

$$ M\_{\text{предв}} = Q \times L $$

где:

• $M\_{\text{предв}}$ — предварительный расчётный момент;
• $Q$ — нагрузка, которую в конкретной проверке требуется сопоставить с грузовой характеристикой;
• $L$ — рабочий вылет.

Учебный пример при $Q = 2\\ \text{т}$ и $L = 6\\ \text{м}$:

$$ M\_{\text{предв}} = 2 \times 6 = 12\\ \text{т·м} $$

Этот расчёт не означает, что любая КМУ с паспортным моментом около 12 т·м сможет выполнить операцию. Рабочую точку подтверждают по грузовой характеристике конкретного исполнения. При этом учитывают конфигурацию, рабочий сектор и массу съёмных грузозахватных приспособлений в той мере, в какой этого требует документация КМУ.

Если автомобиль должен выполнять несколько обязательных операций, каждую рабочую точку проверяют отдельно.

ПРОПУСТИТЬ / СТОП для рабочей точки

ПРОПУСТИТЬ: для каждой обязательной операции определены нагрузка, вылет, точное исполнение КМУ и применимый режим. Грузовая характеристика подтверждает эту рабочую точку. СТОП: грузовая характеристика не подтверждает рабочую точку. Нужно изменить исполнение КМУ или исходную задачу, а затем заново проверить массу, оси, гидравлику, компоновку и устойчивость. НЕТ ДАННЫХ: известен только класс КМУ в т·м или максимальная грузоподъёмность, но нет грузовой характеристики конкретного исполнения.

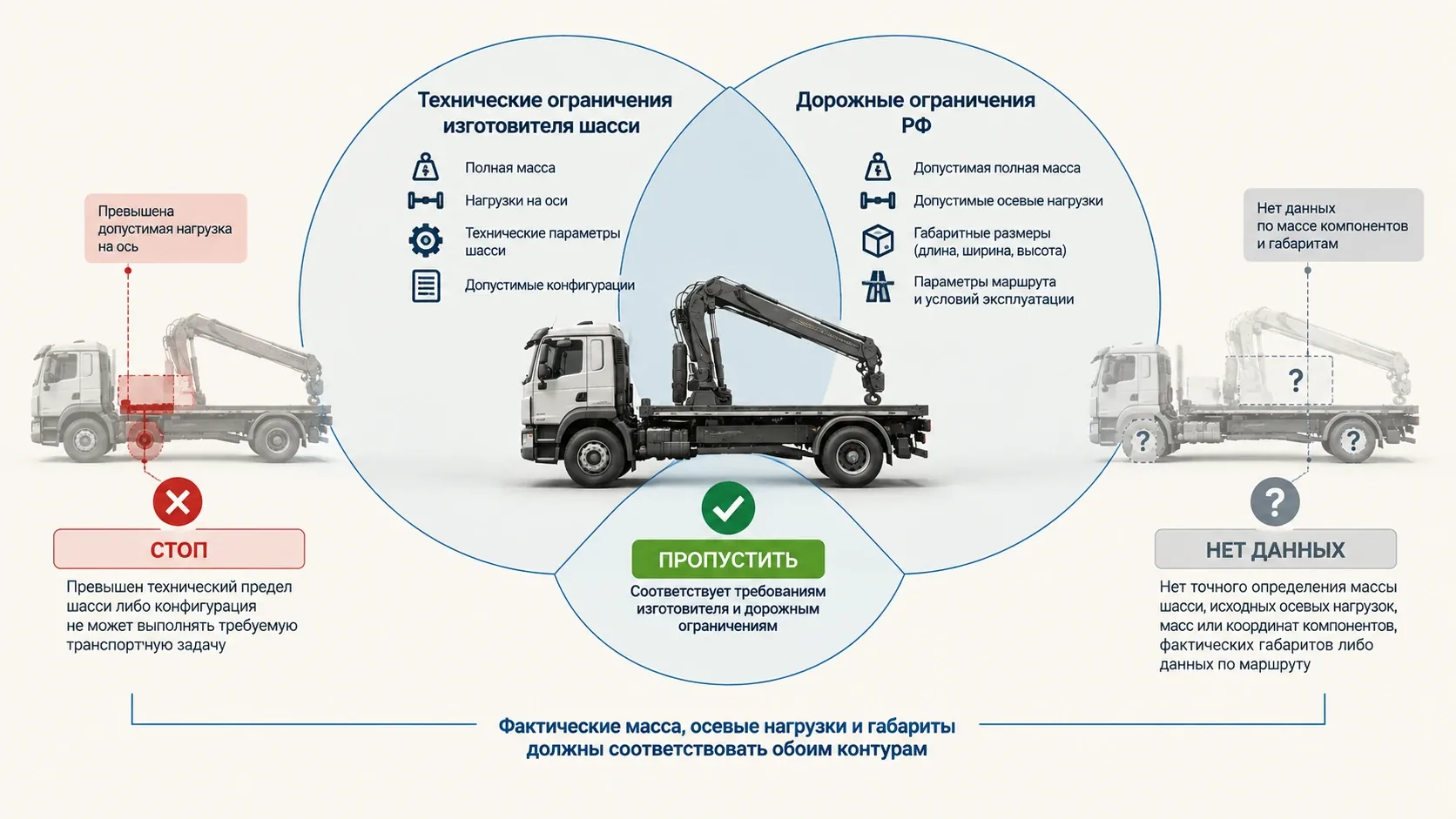

4. Проверьте массу готового автомобиля, каждую ось и дорожные ограничения

Сначала приведите все массы к одной базе

Перед сложением масс нужно понять, что входит в каждое исходное значение. Например, ГОСТ 33987-2016 определяет массу транспортного средства в снаряжённом состоянии как массу с 100% масел и других эксплуатационных жидкостей, не менее 90% топлива, водителем 75 кг и предусмотренными изготовителем кузовом, кабиной, сцепным устройством, запасным колесом и инструментом.

Поэтому безопаснее считать готовый автомобиль по ведомости изменений, а не просто складывать «шасси + КМУ + опоры + гидравлика»:

$$ m\_{\text{готов}} = m\_{\text{база}} + \sum m\_{\text{добавлено}} - \sum m\_{\text{снято}} $$

где $m\_{\text{база}}$ относится к точно определённому состоянию шасси, а каждый компонент учитывается один раз. Если опубликованная масса КМУ уже включает опоры или другое оборудование, добавлять их массу ещё раз нельзя.

В список добавляемых масс включают только то, чего нет в базовом значении: КМУ, надрамник, платформу, дополнительные опоры, гидробак, насос, рабочую жидкость, инструмент и другое установленное оборудование. Экипаж, топливо и другие эксплуатационные массы добавляют только тогда, когда они не входят в выбранное исходное определение массы.

Остаток по технически допустимой максимальной массе можно предварительно оценить так:

$$ m\_{\text{остаток}} = m\_{\text{доп}} - m\_{\text{готов}} $$

но только если сравниваются массы с одинаковыми определениями. Если остаток меньше требуемой массы перевозимого груза, выбранная конфигурация не решает транспортную задачу.

Затем рассчитайте распределение по осям

Допустимая общая масса ещё не означает, что каждая ось проходит по нагрузке. Для предварительной развесовки нужны исходные осевые нагрузки шасси, массы компонентов, координаты их центров тяжести, геометрия осей или осевых групп и положение полезного груза.

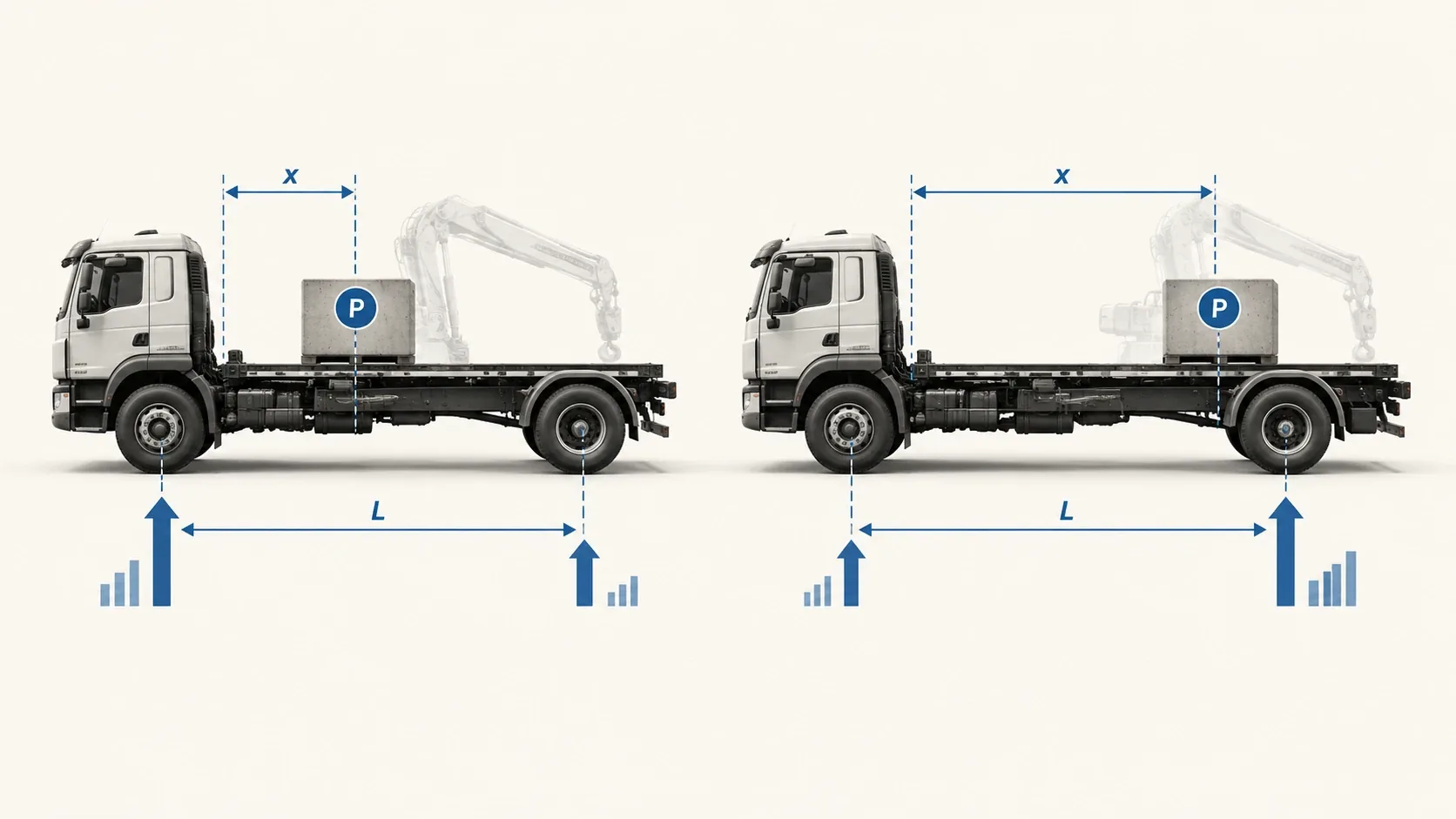

Для объяснения принципа возьмём одну добавленную массу на двух расчётных опорах. Если $P$ — добавленная масса, $L$ — расстояние между опорами, а $x$ — расстояние от передней опоры до центра массы, доля добавленной массы по задней опоре равна:

$$ \Delta m\_{\text{зад}} = P \times \frac{x}{L} $$ а по передней:

$$ \Delta m\_{\text{перед}} = P - \Delta m\_{\text{зад}} $$

Учебный пример: $P = 2\\ \text{т}$, $L = 4{,}5\\ \text{м}$, $x = 1\\ \text{м}$.

$$ \Delta m\_{\text{зад}} = 2 \times \frac{1}{4{,}5} \approx 0{,}44\\ \text{т} $$

$$ \Delta m\_{\text{перед}} \approx 1{,}56\\ \text{т} $$

Если ту же массу перенести на $x = 3{,}5\\ \text{м}$:

$$ \Delta m\_{\text{зад}} = 2 \times \frac{3{,}5}{4{,}5} \approx 1{,}56\\ \text{т} $$

$$ \Delta m\_{\text{перед}} \approx 0{,}44\\ \text{т} $$

Это только иллюстрация принципа рычага. Она не заменяет расчёт многоосного автомобиля, осевых групп, подвески и фактической надстройки. ГОСТ 33987-2016 отдельно предусматривает измерение массы транспортных средств категорий N и O и её распределения по осям. После изготовления расчётные значения нужно сверить с фактической конфигурацией в рамках применимой процедуры оценки.

Технические пределы шасси и дорожные ограничения проверяют отдельно

Постановление Правительства РФ № 2060 действует с 1 марта 2024 года до 1 марта 2030 года. Оно устанавливает допустимые массы, нагрузки на оси и габариты для движения тяжеловесных и/или крупногабаритных транспортных средств.

Для одиночных автомобилей приложение № 3 устанавливает следующие допустимые массы:

Одной этой таблицы недостаточно. По приложению № 2 допустимая осевая нагрузка зависит от типа и группы осей, расстояния между сближенными осями, односкатных или двускатных колёс и категории дороги по нормативной осевой нагрузке 6, 10 или 11,5 т. Владелец конкретной дороги может установить другое допустимое значение дорожным знаком.

Нужно отдельно проверить габариты. Для движения по правилам № 2060 приложение № 1 указывает, в частности, длину одиночного транспортного средства 12 м, ширину 2,6 м и высоту 4 м. Длина груза, выступающего за заднюю точку габарита, — 2 м. Эти дорожные пределы не заменяют технические требования к конструкции и одобрению типа транспортного средства: их проверяют отдельно.

Порядок проверки:

1. подтвердить технически допустимые массы и нагрузки конкретного шасси;
2. рассчитать массу и распределение по осям готовой конфигурации;
3. проверить фактические транспортные габариты;
4. отдельно проверить дорожные ограничения предполагаемого маршрута и режима движения.

Превышение обычных дорожных параметров не означает автоматически, что такой автомобиль технически невозможно собрать. Оно означает, что возможность и режим движения нужно проверять отдельно по действующим правилам. Нельзя заранее считать специальный режим или разрешение гарантированными.

ПРОПУСТИТЬ / СТОП для массы, осей и дороги

ПРОПУСТИТЬ: исходные массы приведены к одной базе без двойного счёта; учтены добавленные и снятые компоненты; рассчитаны нагрузки на каждую ось или осевую группу; технические пределы шасси не превышены; дорожные массы, осевые параметры и габариты проверены для предполагаемой эксплуатации.

СТОП: превышен технический предел шасси либо выбранная конфигурация не может выполнять требуемую транспортную задачу в допустимом режиме.

НЕТ ДАННЫХ: нет точного определения массы шасси, исходных осевых нагрузок, масс или координат компонентов, фактических габаритов либо данных по маршруту.

5. Проверьте монтажную зону, КОМ, гидравлику и надрамник

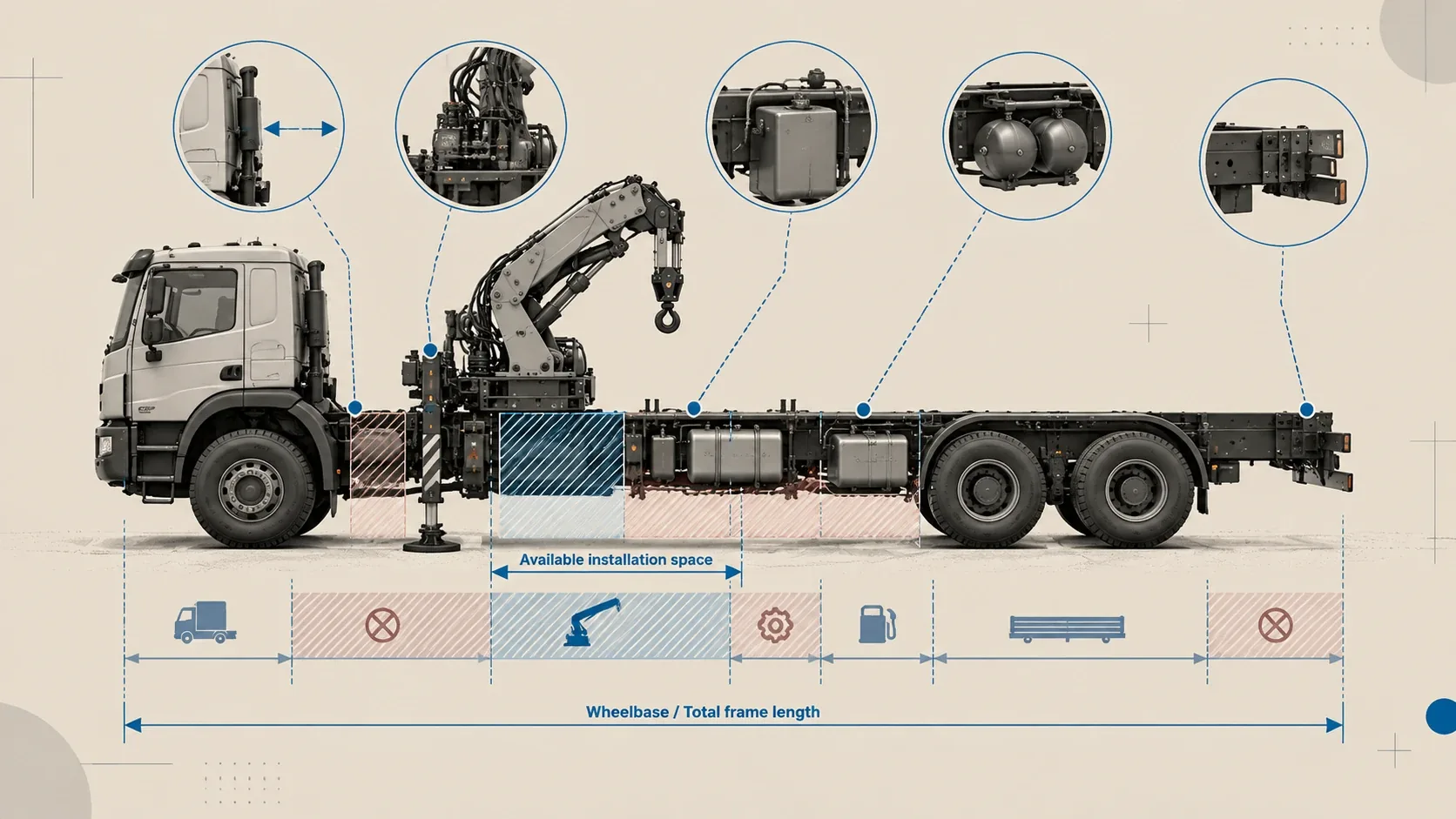

Колёсная база не показывает, сколько рамы реально свободно для надстройки. Например, Scania публикует отдельные BEP-параметры для зон шасси, положения КОМ, центра тяжести и других размеров. В индивидуальном ICD производитель отмечает занятые и свободные отверстия.

Смотрите на свободную монтажную зону, а не только на длину рамы

На раме уже могут стоять топливные баки, аккумуляторы, воздушные ресиверы, элементы выхлопной системы, кронштейны, трубопроводы, проводка и другие штатные агрегаты. Производитель шасси может предлагать специальные заводские подготовки под опоры и надстройку. Поэтому положение агрегатов нужно брать из документации конкретной комплектации.

На доступном участке нужно разместить КМУ, опоры, надрамник, гидробак, насос, фильтры и линии. При этом необходимо сохранить требуемые сервисные зазоры и доступ к штатным узлам. После изменения компоновки заново проверяют платформу, задний свес, транспортные габариты и осевые нагрузки.

Универсальной точки установки КМУ нет. Её определяют по документации и проекту конкретного сочетания шасси, КМУ, опор и надстройки.

Проверьте КОМ и всю гидравлическую цепочку

Само наличие КОМ не подтверждает совместимость. У Scania разные типы коробок отбора мощности предназначены для разных режимов и способов привода. Документация задаёт расположение, условия включения и допустимые механические нагрузки на интерфейс насоса. Наличие конкретного КОМ и заводской подготовки отражается в ICS.

До окончательного выбора проверяют:

• допустимый тип и режим КОМ;
• совместимость КОМ с насосом и способом передачи мощности;
• требуемую производительность насоса;
• требуемые рабочие гидравлические параметры;
• ограничения по скорости, режиму работы и механической нагрузке интерфейса по документации шасси;
• место для насоса, гидробака, фильтров и линий;
• требования изготовителя КМУ к гидравлической системе.

Для PALFINGER PK 13.501 SLD 3 на текущей странице производителя указаны максимальное рабочее давление 330 бар и производительность насоса 35–50 л/мин. 330 бар — это именно максимальное рабочее давление. Его нельзя считать универсальной уставкой или автоматически требуемым давлением для любой монтажной схемы.

Проверять нужно всю цепочку:

КОМ → допустимый привод → насос → расход и рабочие параметры → гидравлические компоненты → требования конкретной КМУ.

Надрамник определяют для конкретного монтажного решения

Нельзя назначать надрамник только по массе КМУ или классу грузового момента. HIAB FrameWorks показывает, что даже для одной КМУ на разных шасси могут применяться разные надрамники. Сам пакет поставляется под конкретное сочетание грузовика и крана.

Рабочая цепочка:

точное шасси + точная КМУ + место установки → требования изготовителей + инженерная проверка → конструктивное решение.

ПРОПУСТИТЬ / СТОП для монтажа и гидравлики

ПРОПУСТИТЬ: есть документация конкретного шасси; подтверждены монтажные зоны и компоновка; сохраняется требуемая транспортная функция; КОМ, насос и гидравлический интерфейс соответствуют требованиям шасси и КМУ; решение по раме или надрамнику подтверждено применимой документацией либо проектом.

СТОП: КМУ нельзя разместить в допустимой зоне, требуемая транспортная функция теряется, гидравлический интерфейс не соответствует требованиям либо проект монтажа не проходит инженерную проверку.

НЕТ ДАННЫХ: есть только общая колёсная база и каталожные габариты без данных конкретного шасси и монтажного решения.

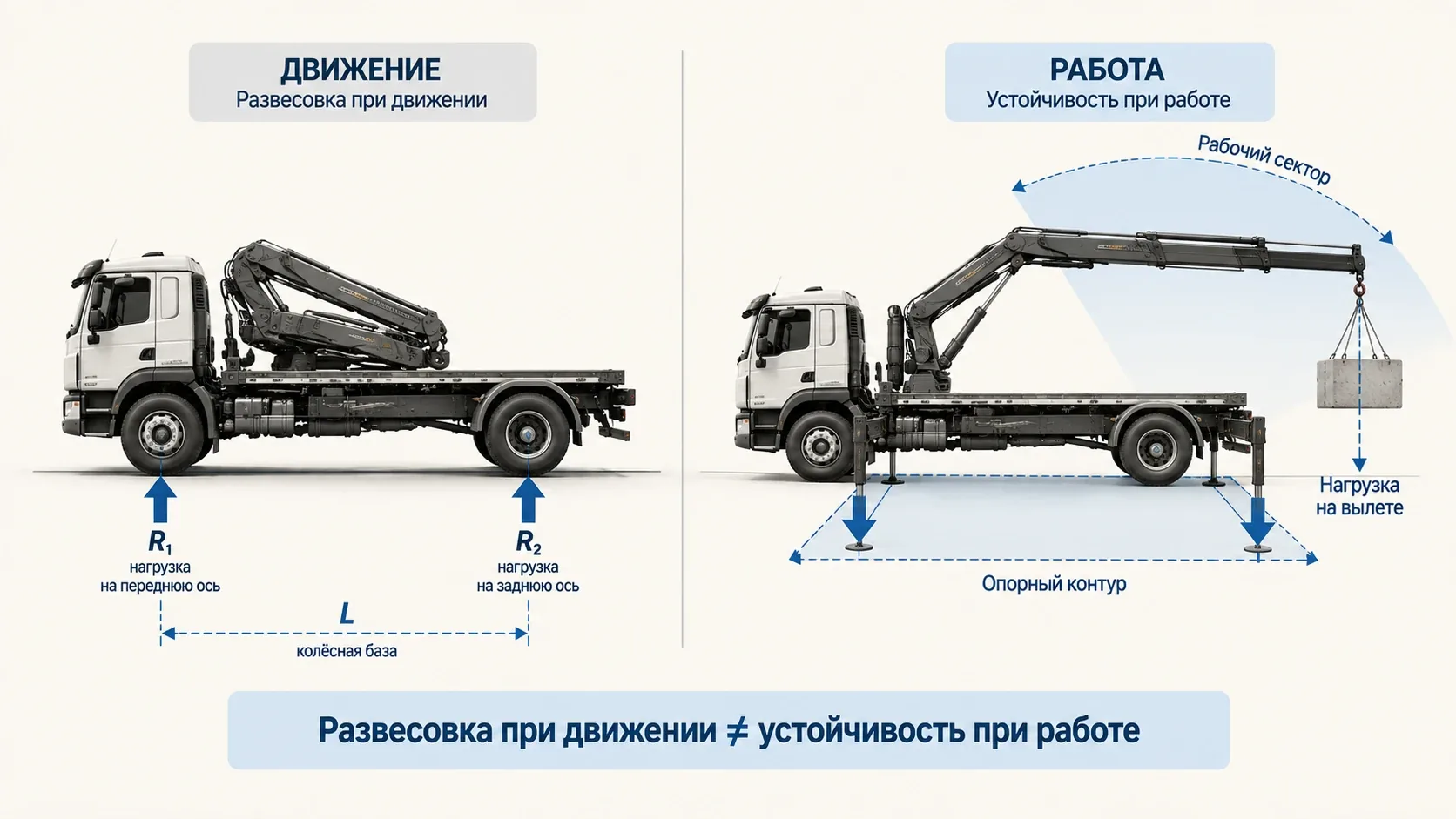

6. Не путайте развесовку при движении с устойчивостью при работе КМУ

ГОСТ 33167-2014 устанавливает отдельные испытания на устойчивость для погрузочного крана, смонтированного на самоходной или прицепной монтажной базе. Стандарт прямо указывает, что устойчивость, определённая расчётом, может использоваться только для справочных целей.

Документация HIAB по Variable Stability Logic показывает, что рабочая грузоподъёмность дополнительно зависит от фактического положения опор. После установки на грузовик для конкретного крана формируются индивидуальные диаграммы устойчивости.

Поэтому нормальная развесовка по осям не означает, что КМУ может работать во всех направлениях. Одна упрощённая формула тоже не подтверждает устойчивость конкретной установки. Нужны документация, расчёты и проверки, предусмотренные для данного крана и монтажа.

ПРОПУСТИТЬ / СТОП для устойчивости

ПРОПУСТИТЬ: устойчивость подтверждена для конкретного монтажа, предусмотренных рабочих положений и допустимых конфигураций опор по применимой документации и процедуре.

СТОП: требуемый рабочий сектор или положение опор не обеспечивает допустимый режим. Менять опоры, место установки или монтажную конфигурацию можно только в пределах решения, подтверждённого изготовителем или инженерной проверкой.

НЕТ ДАННЫХ: есть только расчёт транспортной развесовки или общая информация об опорах, но нет подтверждения устойчивости установленной системы.

7. После СТОП измените причину и повторите связанные проверки

Провал одной проверки не всегда означает, что нужно отказаться от всей концепции. Нужно изменить причину СТОП и затем повторить все проверки, которых коснулось изменение.

Одно изменение может улучшить один параметр и ухудшить другой. Например, число и тип осей влияют на распределение массы. Изменение колёсной конфигурации может одновременно изменить длину базы, задний свес и доступные варианты монтажа.

Предварительный подбор можно считать пройденным только после повторной проверки всех затронутых параметров.

8. Когда предварительный подбор нужно остановить и передать инженерам

Эта статья помогает отсеять неподходящие варианты и собрать исходные данные, но не заменяет проект установки. Предварительный подбор нужно остановить, если:

• нет документации на точное исполнение шасси или КМУ;
• нужно определить конструкцию надрамника, усилений, креплений или изменение рамы;
• многоосную систему нельзя корректно описать учебной двухопорной схемой;
• выбранная комбинация не покрывается готовым решением изготовителя и требует индивидуального проекта;
• требуется подтвердить устойчивость установленной системы;
• монтаж затрагивает штатные элементы шасси и требует отдельной инженерной проверки;
• для уже зарегистрированного автомобиля нужно определить допустимость и порядок изменения конструкции.

В таких случаях статус — НЕТ ДАННЫХ / ТРЕБУЕТСЯ РАСЧЁТ, а не условный ПРОПУСТИТЬ.

9. Сравнивайте колёсную формулу только в составе конкретного шасси

Колёсная формула влияет на эксплуатационные свойства, но сама по себе не является универсальным преимуществом или недостатком. Volvo Trucks указывает, что выбор осевой конфигурации зависит от полной массы, осевых нагрузок, рельефа, дорожных условий и назначения. Увеличение числа ведущих осей может повысить тяговые возможности, а увеличение общего числа осей — помочь распределить дополнительную массу.

Поэтому сравнивать нужно не абстрактные 4×2, 6×4 и 6×6, а конкретные исполнения, для которых уже известны масса, осевые пределы, база и монтажная геометрия.

Расход топлива, доступность сервиса и другие эксплуатационные критерии сравнивают только после того, как каждая конкретная конфигурация прошла необходимые технические и правовые проверки.

10. Для уже зарегистрированного автомобиля отдельно проверьте изменение конструкции

Инженерная пригодность установки и юридическая возможность изменить уже зарегистрированный автомобиль — два разных вопроса.

ТР ТС 018/2011 в п. 76 устанавливает проверку выполнения требований к транспортным средствам в эксплуатации при изменении конструкции. В п. 77 перечислены случаи, когда такая проверка не проводится. Постановление Правительства РФ № 413 прямо указывает, что в случаях из п. 77 процедуры по этим Правилам не требуются. В остальных случаях изменение конструкции выполняется после получения разрешения с последующей проверкой.

Но схема «нет исключения → всегда можно пройти обычную процедуру» неверна. Пункт 7 Правил № 413 содержит основания для отказа в разрешении. В частности, при условии, указанном в подп. «е» п. 7, среди таких изменений названа установка грузоподъёмного оборудования для самостоятельной погрузки и разгрузки грузов, если его соответствие не оценивалось в составе типа транспортного средства.

Поэтому перед покупкой компонентов для переоборудования уже зарегистрированного автомобиля нужно установить:

1. подпадает ли конкретная установка под п. 77 ТР ТС 018/2011;
2. если нет — допускается ли именно планируемое изменение по Правилам № 413 с учётом оснований для отказа;
3. какие документы конкретного транспортного средства и оборудования подтверждают выбранный путь.

Полную процедуру для конкретного автомобиля нужно проверять отдельно по его документам и действующей редакции нормативных актов.

11. Заполните паспорт совместимости до покупки шасси

Финальное решение лучше фиксировать не списком «плюсов шасси», а паспортом совместимости.

Если хотя бы по одной обязательной проверке не хватает исходных данных, конфигурации нельзя присваивать статус ПРОПУСТИТЬ.
