Как подобрать гидробур на КМУ: проверка гидравлики, нагрузки и совместимости

Гидробур на КМУ нельзя подбирать по одному совпавшему параметру. Для предварительной проверки совместимость конкретного бурового комплекта удобно разделить на шесть блоков: задача и оснастка, гидравлика, масса и допустимость установки, силовая цепочка, геометрия подвески, РВД и монтаж.

Это редакционный контрольный список. Он не является нормативной процедурой и не заменяет инженерное заключение.

В этой статье гидровращатель — привод с гидромотором и редуктором. Буровой комплект — гидровращатель, адаптер, шнек, удлинители и остальные элементы, которые фактически установлены на машине.

В контрольном списке используются три статуса:

• ПРОЙДЕНО — нужные данные найдены в применимой документации, явного конфликта нет;
• ПРОВЕРИТЬ — данных недостаточно для положительного вывода;
• СТОП — найдено прямое несовпадение с ограничением конкретного оборудования или конфигурации.

Почему гидробур может подходить по одному параметру и не подходить к КМУ

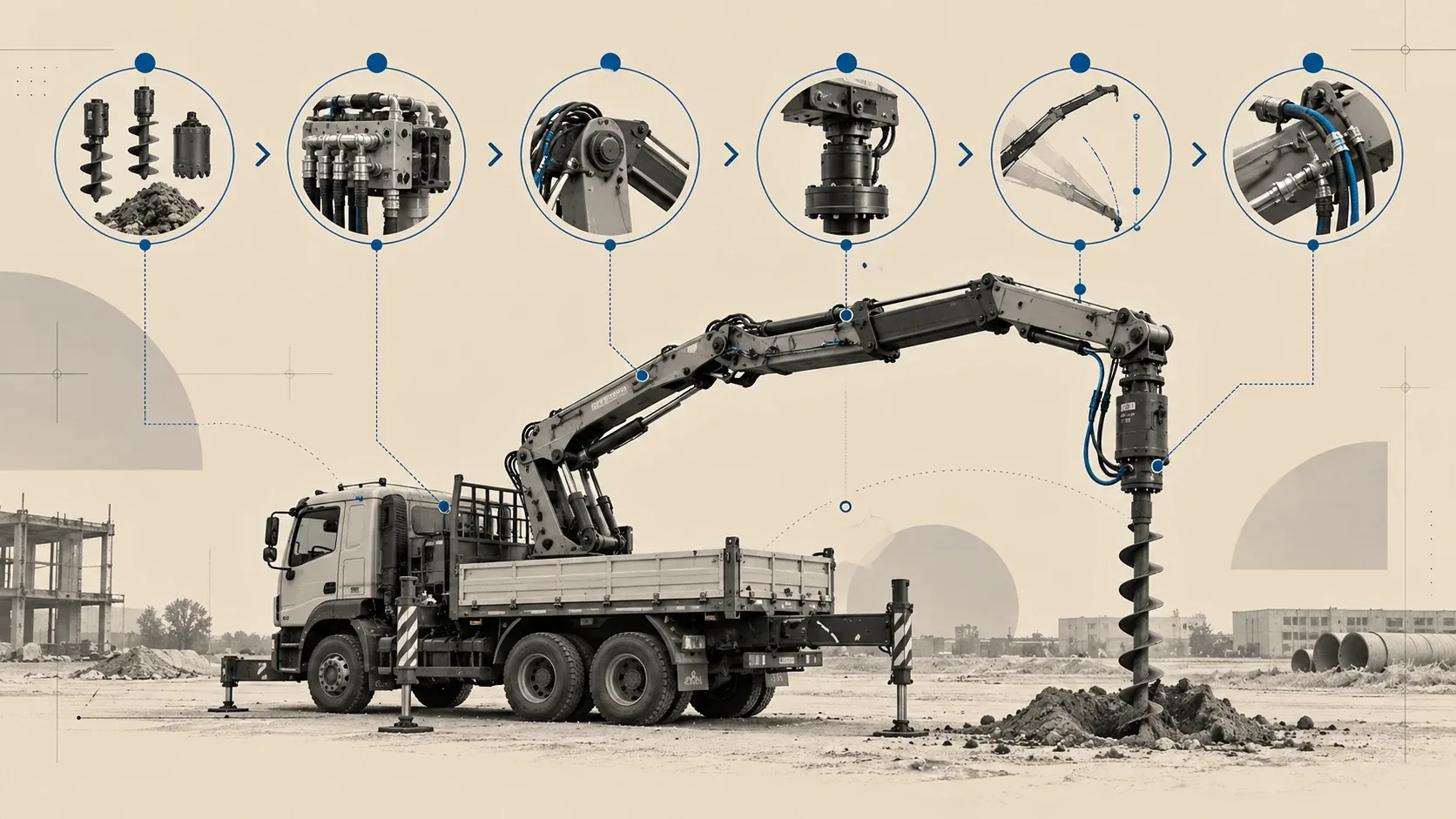

Алгоритм предварительной проверки: шесть блоков

задача и оснастка
→ гидравлика
→ масса и допустимость установки
→ силовая цепочка
→ геометрия
→ РВД и монтаж

Если на обязательном шаге нет подтверждённых данных, ставить итоговый статус ПРОЙДЕНО нельзя. Отсутствие данных означает ПРОВЕРИТЬ, а не автоматически СТОП.

Как задача бурения определяет оснастку

Сначала фиксируют условия работы и параметры требуемого отверстия. Затем по документации конкретного гидровращателя проверяют допустимые шнеки, удлинители и режимы работы.

Производители связывают выбор привода и шнека с грунтом, размером отверстия, возможностями базовой машины и предполагаемым режимом работы. Рекомендации по максимальному диаметру при этом могут быть ориентировочными и зависеть от грунта.

Поэтому только по грунту, диаметру и глубине нельзя получить универсальное значение требуемого крутящего момента. Характеристики одной серии оборудования нельзя автоматически переносить на другую.

После установки удлинителя как минимум заново проверяют массу комплекта, соединения, ограничения по моменту и рабочую геометрию.

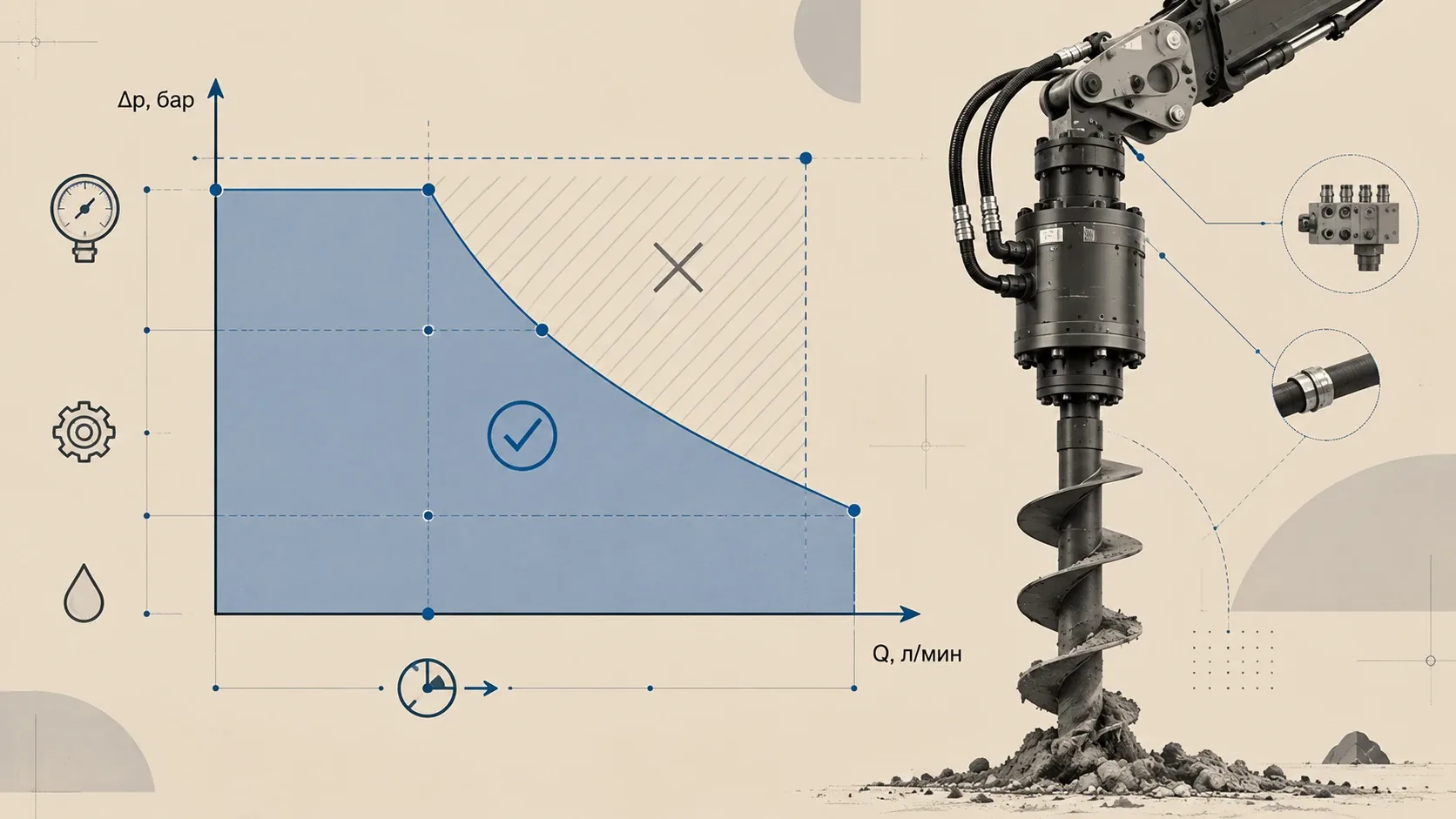

Гидравлика: проверяйте расход и давление вместе

Гидравлический привод нельзя проверять по двум независимым максимальным значениям. Digga указывает, что мощность определяется сочетанием расхода и давления. Одновременное использование максимального расхода и максимального давления может вывести гидромотор за допустимый предел мощности.

В документации конкретного гидровращателя могут быть указаны:

• рекомендуемый или допустимый расход;
• допустимое давление;
• парные значения расхода и давления;
• максимальная гидравлическая мощность;
• требования к дренажу;
• допустимое обратное давление;
• схема реверса.

Быстрый расчёт гидравлической мощности

Для предварительного расчёта гидравлической входной мощности при расходе в л/мин и перепаде давления в бар используется формула:

$$ Phyd=Q⋅Δp600P_{hyd}=\frac{Q\cdot\Delta p}{600} $$

где:

• P_hyd — гидравлическая входная мощность, кВт;
• Q — расход, л/мин;
• Δp — перепад давления, бар.

Пример:

Q = 90 л/мин
Δp = 200 бар

P_hyd = 90 × 200 / 600 = 30 кВт

Эта формула не заменяет документацию изготовителя. Она также не рассчитывает механическую мощность на выходном валу конкретного редуктора.

Пример Digga PD5: почему нельзя смешивать данные из разных документов

Даже для одной модели нельзя собирать характеристики из разных страниц и редакций документации.

На текущей европейской странице Digga PD5 указаны:

• рекомендуемый расход — 60–95 л/мин;
• максимальное давление — 240 бар при 60 л/мин;
• максимальный расход — 95 л/мин при 161 бар;
• максимальная совмещённая мощность — 25 кВт.

По формуле:

$$ P\_1=\frac{60\cdot240}{600}=24\,\text{кВт} $$

$$ P\_2=\frac{95\cdot161}{600}\approx25{,}5\,\text{кВт} $$

При прямом арифметическом пересчёте второе значение немного выше опубликованного предела 25 кВт. Поэтому результат расчёта по отдельным цифрам таблицы нельзя считать более точной допустимой границей, чем прямо указанные производителем 25 кВт.

Если ошибочно совместить два максимума с этой же страницы — 95 л/мин и 240 бар, — получится:

$$ P\_{\text{ошиб}}=\frac{95\cdot240}{600}=38\,\text{кВт} $$

Это на 52% выше заявленных 25 кВт.

На отдельной текущей странице Digga для Truck Crane/Telehandler при этом опубликован другой набор парных пределов для линейки PD. В более раннем руководстве PDD–PD50 встречается ещё один набор: 115 л/мин при 130 бар и 240 бар при 60 л/мин.

Поэтому при реальном подборе нужна документация конкретного исполнения и актуальная именно для него таблица. Цифры с соседней страницы или из другой редакции использовать вместо неё нельзя.

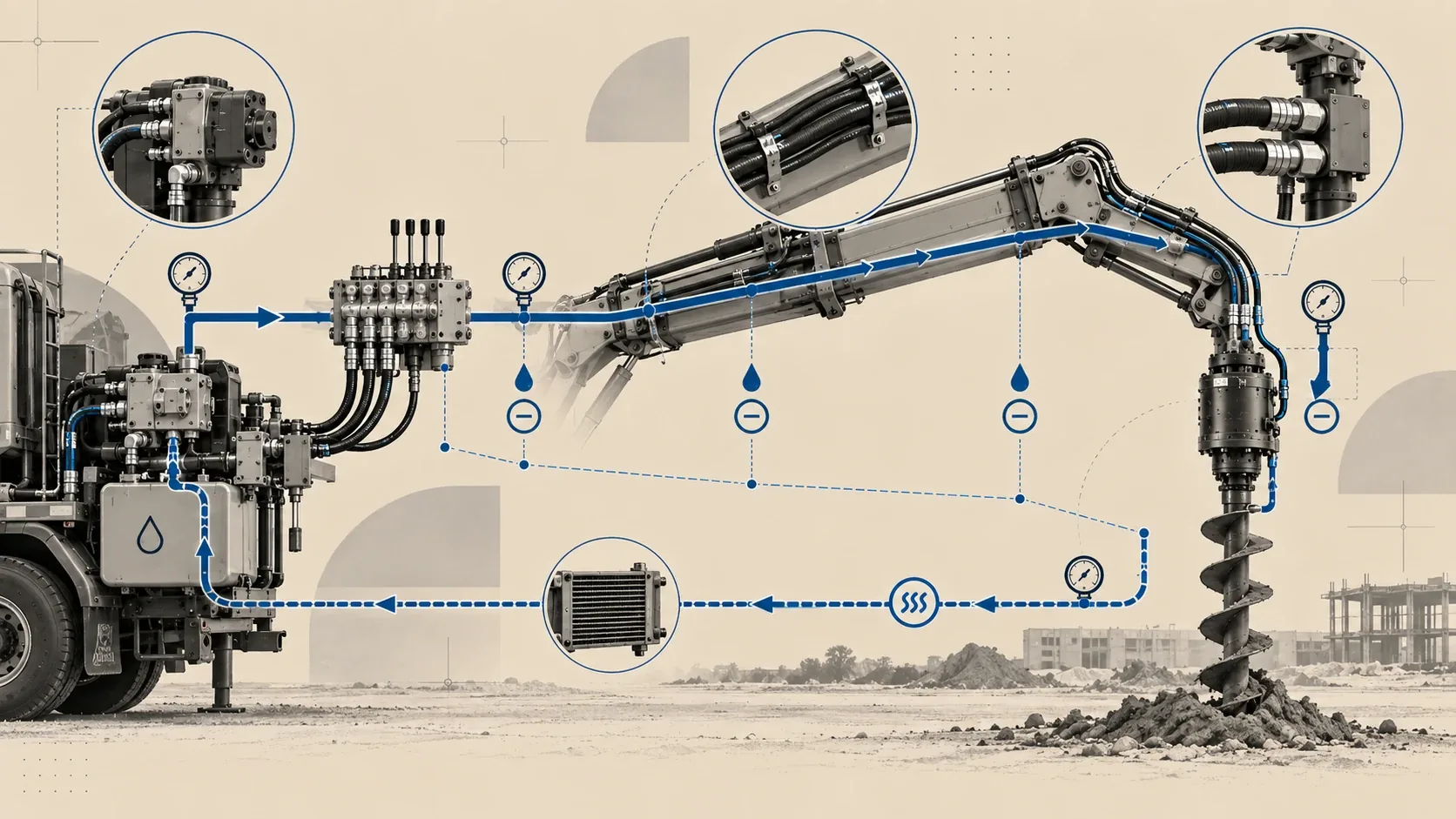

Почему параметры насоса не равны параметрам на гидровращателе

Между насосом и гидровращателем находятся распределители, РВД, фитинги и обратная линия. На этих участках возникают потери давления из-за трения. Parker показывает зависимость потерь от расхода и условного прохода линии и приводит расчётные данные на один метр прямой линии.

Если документация КМУ не содержит параметров нужного дополнительного контура, характеристики основной гидросистемы нельзя автоматически считать характеристиками на входе гидровращателя.

Дренаж и обратное давление зависят от конкретного гидромотора

Нет универсального правила, что двух РВД всегда достаточно или что для гидровращателя всегда требуется третий дренажный РВД.

На странице Digga Truck Crane/Telehandler у ряда приводов поле Case Drain Required имеет значение Not Required, то есть отдельный дренаж не требуется. Для Parker F10/F11/F12 предусмотрены отдельные дренажные порты. Производитель требует использовать верхний порт и предпочитает прямое подключение дренажной линии к баку.

Противоречия здесь нет: речь идёт о разных гидромоторах. Для выбранного гидровращателя нужно проверять его собственную схему дренажа, допустимое обратное давление и требования к реверсу.

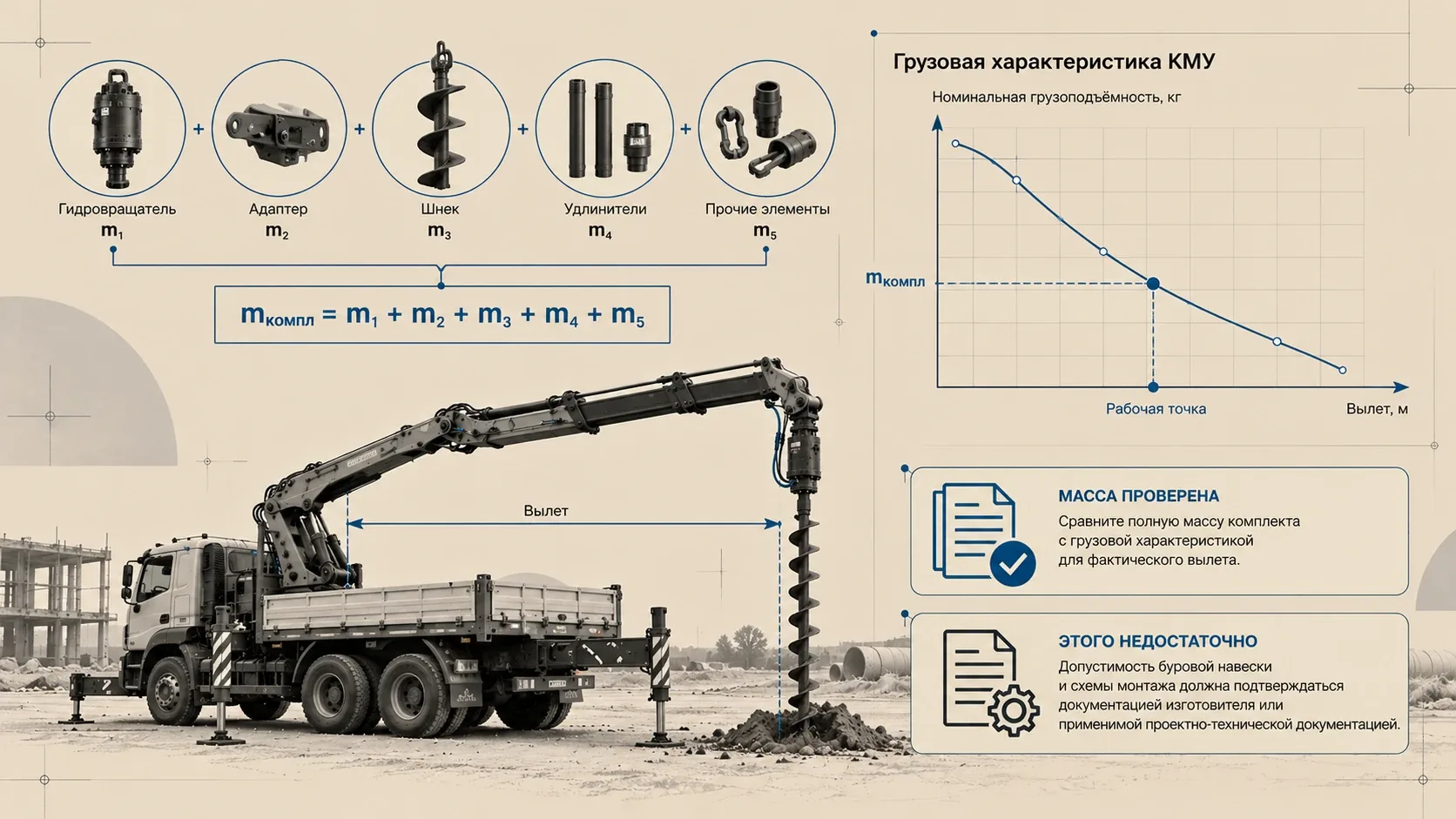

Масса полного комплекта: обязательная, но не единственная проверка

Проверять только массу гидровращателя недостаточно:

$m\_{\text{компл}}=m\_{\text{гидровращателя}}+m\_{\text{адаптера}}+m\_{\text{шнека}}+m\_{\text{удлинителей}}+m\_{\text{прочих элементов}}$

В расчёт включают все элементы, которые фактически остаются на стреле в рабочей конфигурации. После замены шнека, удлинителя или адаптера полную массу считают заново.

При обычных грузоподъёмных работах грузовая характеристика КМУ зависит от положения стрелового оборудования, конкретной конфигурации и условий применения. ГОСТ 33167-2014 определяет её как зависимость номинальной грузоподъёмности от положения стрелы для определённой конфигурации и условий.

Поэтому сравнить полную массу бурового комплекта с грузовой характеристикой полезно, но этого недостаточно, чтобы подтвердить возможность бурения.

Такая проверка сама по себе не доказывает:

• что на конкретной КМУ разрешена буровая навеска;
• что конструкция рассчитана на все нагрузки, возникающие при бурении.

Допустимость конкретной навески и схемы монтажа должна подтверждаться документацией изготовителя или применимой проектно-технической документацией.

Конструкция и основные параметры машины подробно разобраны в материале «Устройство и принцип работы КМУ».

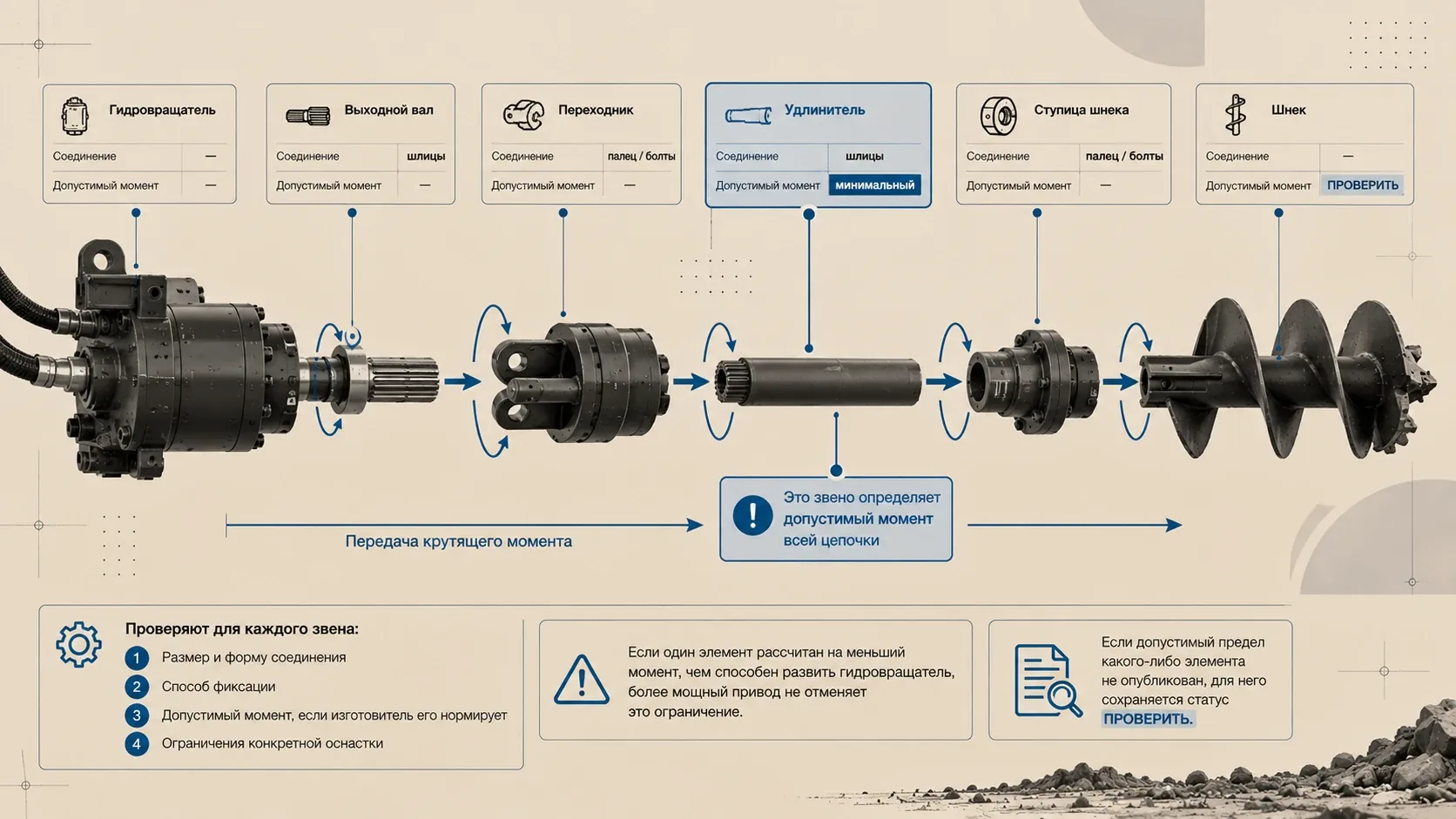

Силовая цепочка: совпадения размеров соединения недостаточно

Крутящий момент от гидровращателя передаётся через несколько элементов:

гидровращатель
→ выходной вал
→ переходник
→ удлинитель
→ ступица шнека
→ шнек

Для каждого звена проверяют:

1. размер и форму соединения;
2. способ фиксации;
3. допустимый момент, если изготовитель его нормирует;
4. ограничения конкретной оснастки.

Если один элемент рассчитан на меньший момент, чем способен развить гидровращатель, более мощный привод не отменяет это ограничение.

Если допустимый предел какого-либо элемента не опубликован, для него сохраняется статус ПРОВЕРИТЬ.

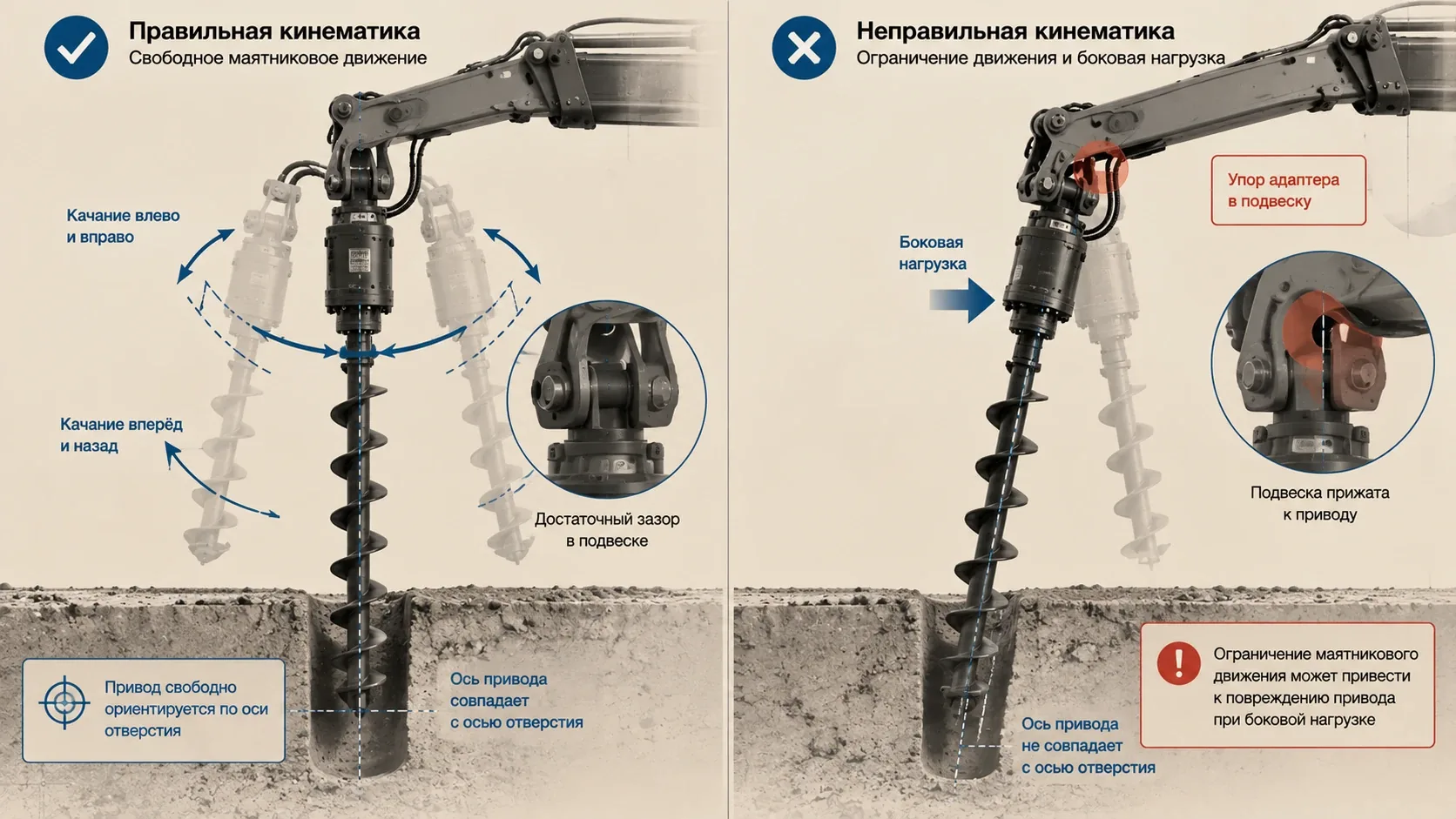

Геометрия: подвеска не должна мешать свободному положению привода

При проверке геометрии нужно ответить как минимум на два вопроса:

1. достигает ли буровой комплект требуемой точки;
2. может ли подвеска занять рабочее положение без упора, который создаёт нежелательную боковую нагрузку.

Digga описывает гидровращатель как маятниково подвешенное оборудование. При правильном бурении привод должен свободно качаться влево и вправо, а также вперёд и назад.

В опубликованном Digga случае повреждения люлька (cradle) была прижата к приводу (drive unit). В сочетании с боковой нагрузкой это привело к деформации крышки привода (hood).

Поэтому совпадение адаптера по пальцам ещё не подтверждает, что подвеска правильно работает во всех нужных положениях.

Отрицательный угол стрелы проверяют только тогда, когда он нужен для выбранной рабочей позиции и разрешён документацией конкретной КМУ.

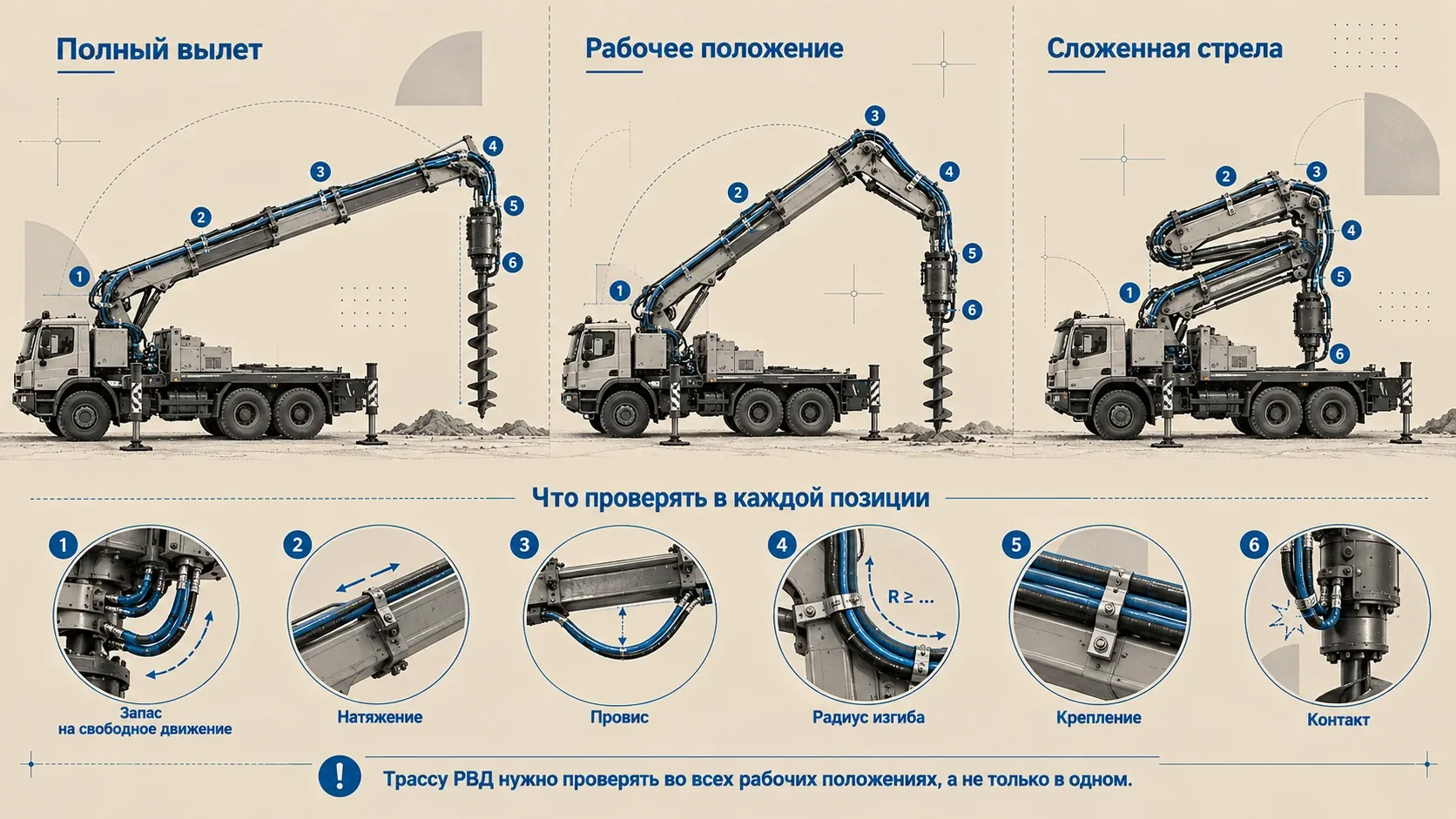

РВД нужно проверять во всех рабочих положениях

Parker рекомендует оставлять достаточный запас длины для движения компонентов. РВД не должны работать с натяжением, чрезмерно провисать, скручиваться или изгибаться с радиусом меньше допустимого. Нужно учитывать плоскость движения и правильно располагать крепления.

Для КМУ это означает, что проект или фактическая проверка трассы РВД должны охватывать все положения стрелы, которые планируется использовать с гидробуром.

Если РВД остаются установленными во время перевозки, отдельно проверяют и транспортное положение.

Это инженерный контрольный список, а не универсальная схема прокладки РВД для любой КМУ.

Это только примеры компоновки. Конкретное решение зависит от конструкции машины, используемых РВД и монтажного комплекта.

Замена адаптера или изменение трассы РВД может повлиять на массу и рабочую геометрию. Поэтому связанные проверки после такой переделки выполняют заново.

Требования к эксплуатации самой КМУ разобраны отдельно: «Как правильно работать на КМУ».

Что подтверждает открытый монтажный пример INMAN 150 FULL

В публикации ГК «Традиция» от 11 июня 2026 года описана установка на КМУ INMAN 150 FULL следующего комплекта:

• гидровращатель Delta CD7;
• отдельная двухпоточная гидроразводка DELTA Two Way;
• индивидуальный адаптер;
• шнекобур Delta SA5 D3;
• штанговый удлинитель Impulse S5 длиной 1 500 мм.

Для гидролинии в публикации заявлены диапазоны 10–90 л/мин и 40–315 бар.

Эти значения не подтверждают фактическую рабочую точку CD7 на конкретной машине. В публикации нет измеренных расхода и перепада давления на гидровращателе во время одной выбранной операции.

Этот пример подтверждает только то, что такой состав оборудования был публично описан. Независимо присвоить всей установке статус ПРОЙДЕНО по опубликованным данным нельзя.

Что проверять заново после замены одного элемента

При переносе одного и того же гидровращателя на другую КМУ совместимость тоже проверяют заново. Совпадающее крепление не означает, что подтверждённая совместимость автоматически переносится с одной машины на другую.

Нормативная применимость: ГОСТ и ФНП не заменяют документацию машины

Технические параметры и разрешённую конфигурацию конкретной машины проверяют по паспорту, руководству по эксплуатации и документации изготовителя навесного оборудования. Отдельно определяют, какие обязательные нормативные требования применимы к конкретной установке.

ГОСТ 33167-2014 «Краны погрузочные гидравлические. Требования безопасности» действует и введён в РФ с 1 января 2016 года. Приказ Росстандарта № 802-ст ввёл его для добровольного применения.

В области применения ГОСТ отдельно исключает краны, предназначенные только для работы со специальным навесным оборудованием, в том числе буровым. Здесь существенно слово «только». Сам факт временной установки гидробура на обычную КМУ не позволяет автоматически сделать вывод, что весь ГОСТ к машине не применяется. Применимость оценивают по назначению и конфигурации конкретной машины.

Для опасных производственных объектов действует ФНП № 461, утверждённый приказом Ростехнадзора от 26.11.2020 № 461.

На 04.09.2026 действует редакция с изменениями, внесёнными приказом № 129 от 16.04.2026. Эти изменения вступили в силу 08.06.2026, а срок действия документа продлён до 01.09.2032.

Пункт 2 ФНП № 461 включает краны-манипуляторы в область применения правил на ОПО. Пункт 3 одновременно исключает, в частности, подъёмные сооружения, предназначенные только для работы с буровым оборудованием.

Нельзя определять наличие реконструкции только по названию установленной навески.

ФНП № 461 связывает реконструкцию:

• с изменением конструкции или основных показателей назначения, которое требует изменения паспорта;
• с переоборудованием для работы с другими грузозахватными органами или приспособлениями;
• с другими изменениями, которые перераспределяют нагрузки на расчётные элементы металлоконструкции и/или приводы.

Поэтому конкретную переделку оценивают по фактическим изменениям машины и применимости ФНП. Правила «установили гидробур — значит всегда реконструкция» или «навесное оборудование никогда не считается реконструкцией» из этих положений не следуют.

Карточка предварительной проверки совместимости

Если буровая навеска не нужна, а задача связана с обычной погрузкой или перевозкой, на сайте отдельно представлено направление аренды манипуляторов / КМУ.
