Устройство автокрана: основные узлы и как они работают вместе
Специалисты ООО «ИТТ»
В нормативной терминологии грузоподъёмного автокрана различают поворотную и неповоротную части, а опорно-поворотное устройство (ОПУ) передаёт между ними грузовой момент, вертикальные и горизонтальные силы. Поворотная платформа служит для размещения механизмов, стрела обеспечивает требуемые вылет и высоту подъёма, а отдельные механизмы отвечают за подъём груза, поворот и изменение геометрии стрелового оборудования.
Для объяснения работы ниже используются пять функциональных контуров: подъём, поворот, изменение угла стрелы, телескопирование и установка выносных опор. Это модель этой статьи, а не паспортная или нормативная классификация. Установка опор здесь выделена отдельно как подготовительная функция: она формирует опорную конфигурацию, но не является рабочим движением груза.

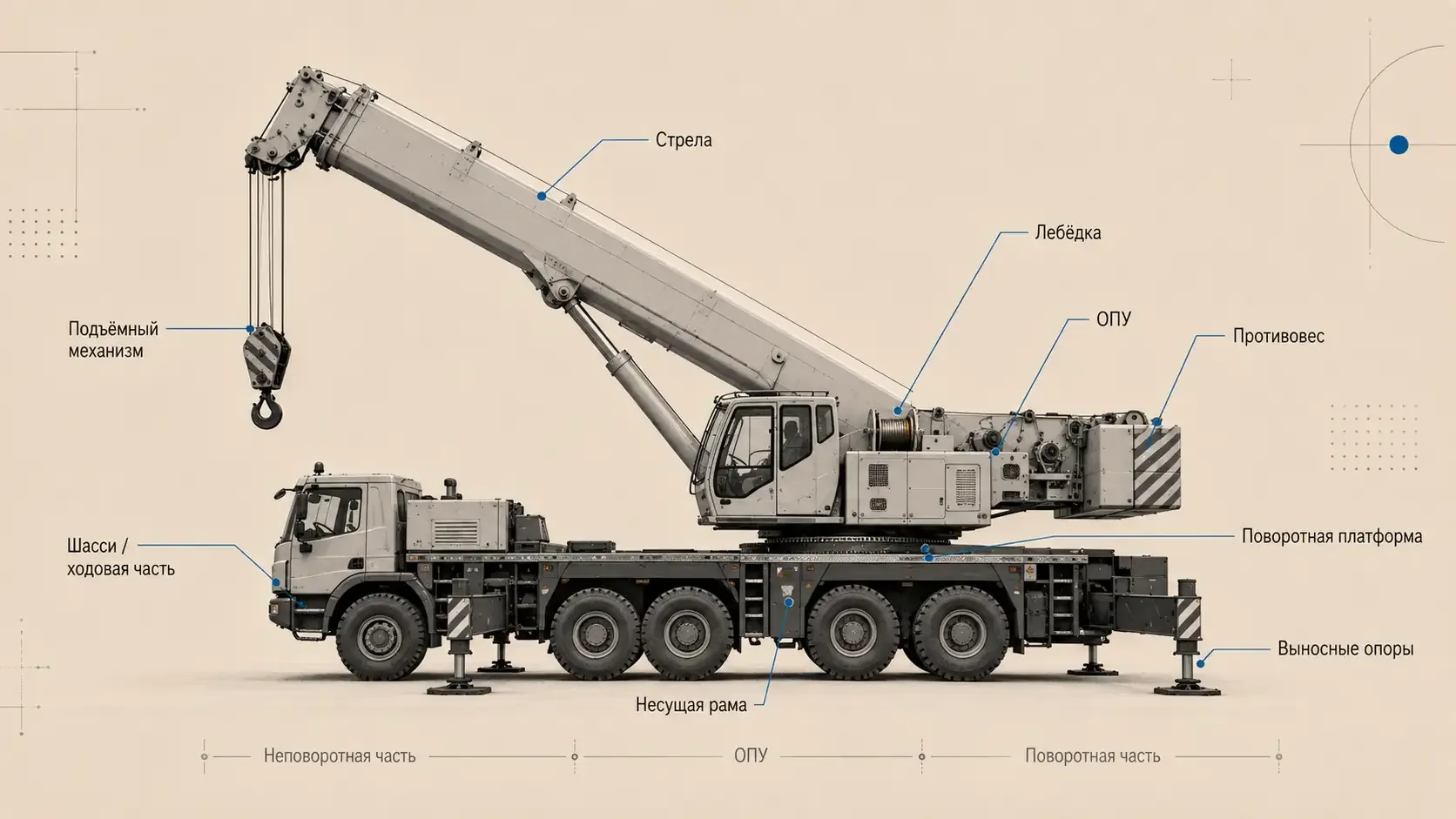

Основные узлы автокрана: карта функций
| Узел или система | Где находится | Основная функция |
|---|---|---|
| Шасси / ходовая часть | неповоротная часть | обеспечивает транспортное перемещение и служит основанием для крановой установки |
| Несущая рама | неповоротная часть | воспринимает нагрузки от крановой установки и передаёт их на элементы опирания |
| Выносные опоры | неповоротная часть | формируют предусмотренную производителем опорную конфигурацию |
| ОПУ | между поворотной и неповоротной частями | передаёт нагрузки между частями; конструкция обеспечивает возможность вращения поворотной части |
| Поворотная платформа | поворотная часть | несёт механизмы и стреловое оборудование |
| Стрела | поворотная часть | обеспечивает требуемые вылет и высоту подъёма грузозахватного органа |
| Подъёмный механизм и лебёдка | обычно поворотная часть | поднимают и опускают груз; лебёдка передаёт тяговое усилие через канат |
| Канат, блоки и крюковая подвеска | стреловое и подъёмное оборудование | образуют систему, через которую усилие подъёмного механизма передаётся к крюковой подвеске |
| Механизм изменения вылета / угла стрелы | поворотная часть | изменяет положение стрелы и рабочий вылет предусмотренным конструкцией способом |
| Механизм телескопирования | стрела и её привод | изменяет длину телескопической стрелы |
| Силовой привод | зависит от модели | подводит энергию к исполнительным механизмам |
| Органы и система управления | кабина, пульт или другие органы управления | преобразуют команды оператора в команды механизмам |
| Контроль и защита | зависит от модели | контролируют предусмотренные параметры и могут выдавать индикацию, предупреждения, ограничения или блокировки |
| Противовес | обычно поворотная часть или иное место по конструкции | полностью или частично уравновешивает силы и моменты, действующие на кран |
Термины «противовес» и «балласт» не взаимозаменяемы. ГОСТ 33709.1-2015 определяет противовес как груз для уравновешивания сил и моментов, а балласт — как груз на ходовой раме или портале, используемый для повышения устойчивости за счёт изменения положения общего центра масс.

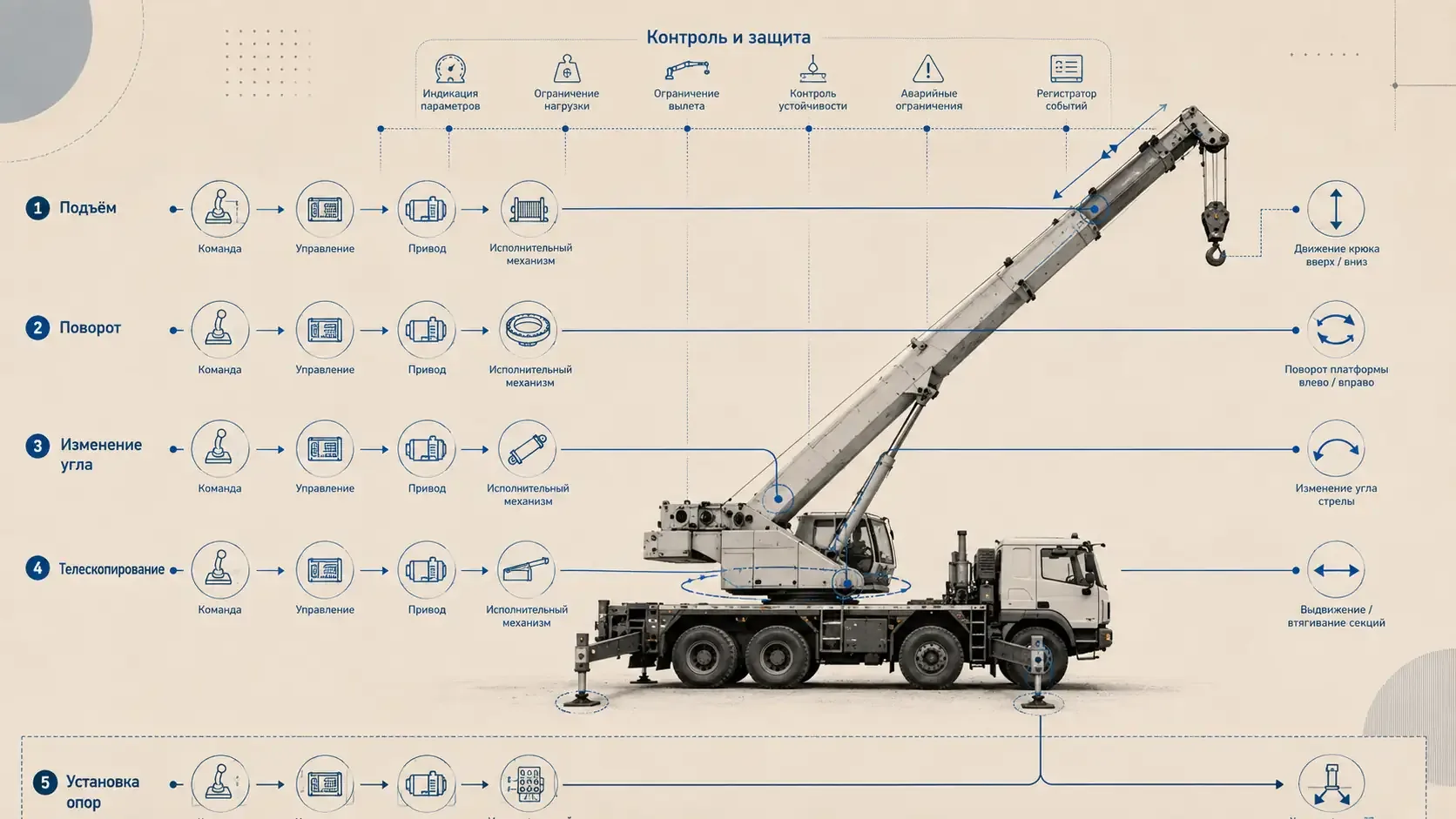

Как основные узлы работают вместе: пять функциональных контуров
Упрощённая функциональная цепочка для рабочего механизма выглядит так:
команда оператора → система управления → силовой привод → исполнительный механизм → движение
Это объясняющая схема, а не универсальная кинематическая схема автокрана. Конкретный источник мощности, гидравлические контуры, электрика, число насосов, клапанов и исполнительных элементов определяются документацией конкретной модели. ГОСТ 33166.2-2020 рассматривает механизмы изменения вылета, подъёма груза, телескопирования и поворота как отдельные технические системы.
Матрица «узел × функция»
| Узел или система | Подъём крюка | Поворот | Изменение угла стрелы | Телескопирование | Установка опор | Роль |
|---|---|---|---|---|---|---|
| Управление | участвует | участвует | участвует | участвует | участвует | передаёт команду соответствующему механизму |
| Силовой привод | по схеме модели | по схеме модели | по схеме модели | по схеме модели | по схеме модели | подводит энергию; один источник может обслуживать несколько функций |
| Подъёмный механизм, лебёдка и канат | основной контур | — | — | — | — | изменяют положение крюковой подвески |
| Механизм поворота | — | основной контур | — | — | — | вращает поворотную часть вокруг вертикальной оси |
| Механизм изменения вылета / угла | — | — | основной контур | — | — | меняет положение стрелы |
| Механизм телескопирования | — | — | — | основной контур | — | меняет длину стрелы |
| Привод выносных опор | — | — | — | — | основной контур установки | изменяет положение элементов опирания |
| ОПУ | передаёт нагрузки | участвует как опорный узел поворота | передаёт нагрузки | передаёт нагрузки | — | связывает поворотную и неповоротную части; не заменяет механизм поворота |
| Контроль и защита | по конструкции | по конструкции | по конструкции | по конструкции | по конструкции | контролируют параметры и воздействуют на работу только в пределах логики конкретной машины |
Подъём: лебёдка → канатная система → крюковая подвеска
ГОСТ 33709.1-2015 определяет механизм подъёма как приводное устройство для подъёма и опускания груза, а лебёдку — как механизм, который передаёт тяговое усилие через гибкий элемент, например канат. В телескопических мобильных кранах с барабанной лебёдкой барабан наматывает или сматывает грузовой канат, из-за чего меняется его свободная длина в запасовке и перемещается крюковая подвеска. В SANY STC250 и Liebherr LTM 1040-2.1 подъёмный механизм описан отдельно от механизмов поворота, изменения угла и телескопирования.
Поворот: механизм поворота и ОПУ выполняют разные задачи
Механизм поворота — это приводное устройство, которое вращает поворотную часть крана в горизонтальной плоскости. ОПУ выполняет другую функцию: передаёт грузовой момент, вертикальные и горизонтальные силы между поворотной и неповоротной частями; оно может включать зубчатый венец, но не является полным механизмом поворота.
Это разделение видно и в документации SANY STC250: производитель отдельно описывает slewing system и single-row ball slewing ring.
Изменение угла стрелы
Изменение вылета у стрелового самоходного крана может выполняться подъёмом/опусканием стрелы и/или телескопированием. ГОСТ 33166.2-2020 предусматривает разные реализации механизма изменения вылета, включая канатный механизм и гидроцилиндр.
Когда работает именно механизм подъёма/опускания стрелы, непосредственно меняется её угловое положение. Это движение следует отличать от наматывания грузового каната и от взаимного перемещения телескопических секций.
Несколько движений могут выполняться одновременно только в пределах возможностей конкретной машины. Например, для Liebherr LTM 1040-2.1 производитель указывает возможность одновременного выполнения четырёх рабочих движений; это свойство данной модели, а не универсальное правило для всех автокранов.
Телескопирование
Телескопирование — выдвижение одной или нескольких секций из базовой секции для увеличения длины стрелы. ГОСТ 33166.2-2020 допускает гидравлические и механические способы телескопирования, поэтому число цилиндров, канатная схема, порядок выдвижения и синхронизация должны проверяться по документации конкретной машины.
Выносные опоры
Выносные опоры изменяют опорную конфигурацию крана, но не являются механизмом подъёма груза, поворота или телескопирования. Допустимое положение опор и соответствующие ему грузовые характеристики определяются производителем конкретной модели.
Требования к площадке и основанию относятся уже к эксплуатации. Для этой задачи отдельно разобрано, как подготовить площадку для установки автокрана до подачи техники.
Движение, передача нагрузок и контроль

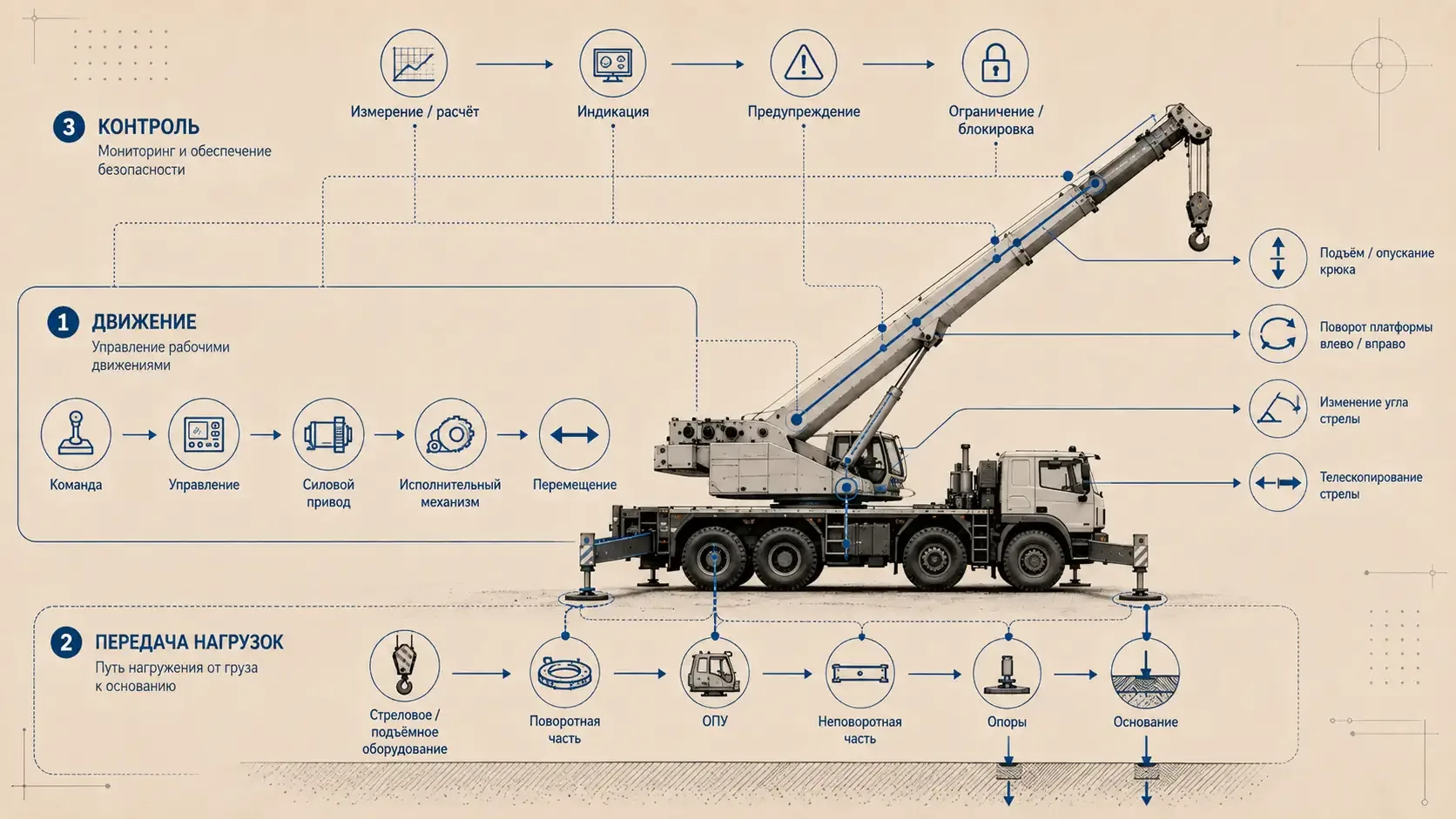

Рабочее движение, передача нагрузок через металлоконструкцию и работа защитных устройств — разные уровни описания. Их не стоит объединять в одну линейную цепочку.
Как нагрузки передаются через конструкцию
Для крана, установленного на выносные опоры, укрупнённую схему можно показать так:
подвешенный груз → канатно-блочная и стреловая система → поворотная часть → ОПУ → неповоротная часть → выносные опоры → основание
Эта схема показывает только последовательность крупных конструктивных уровней. Она не означает, что внутри крана существует один линейный силовой путь: усилия канатной системы замыкаются через оголовок стрелы, блоки, места закрепления каната, лебёдку и элементы стрелового оборудования; фактическое распределение внутренних усилий зависит от конструкции и рабочей конфигурации. ОПУ в этой цепочке имеет нормативно определённую функцию передачи грузового момента, вертикальных и горизонтальных сил от поворотной части на неповоротную. Реакции на отдельных опорах нельзя получать из приведённой схемы: для этого нужны данные и расчёт конкретного крана и его положения.
Контроль и защита сопровождают рабочие движения
Контрольная система не является ещё одним исполнительным механизмом. В зависимости от модели она может измерять и отображать параметры, выдавать предупреждения, ограничивать или блокировать отдельные действия.
В SANY STC250 производитель указывает CAN-bus control system, ограничитель грузового момента, ограничители высоты и другие защитные функции; документация также описывает логику предупреждений и interlock-контроля. Эти сведения относятся к STC250 и не означают одинаковый набор датчиков, порогов и блокировок на всех автокранах.

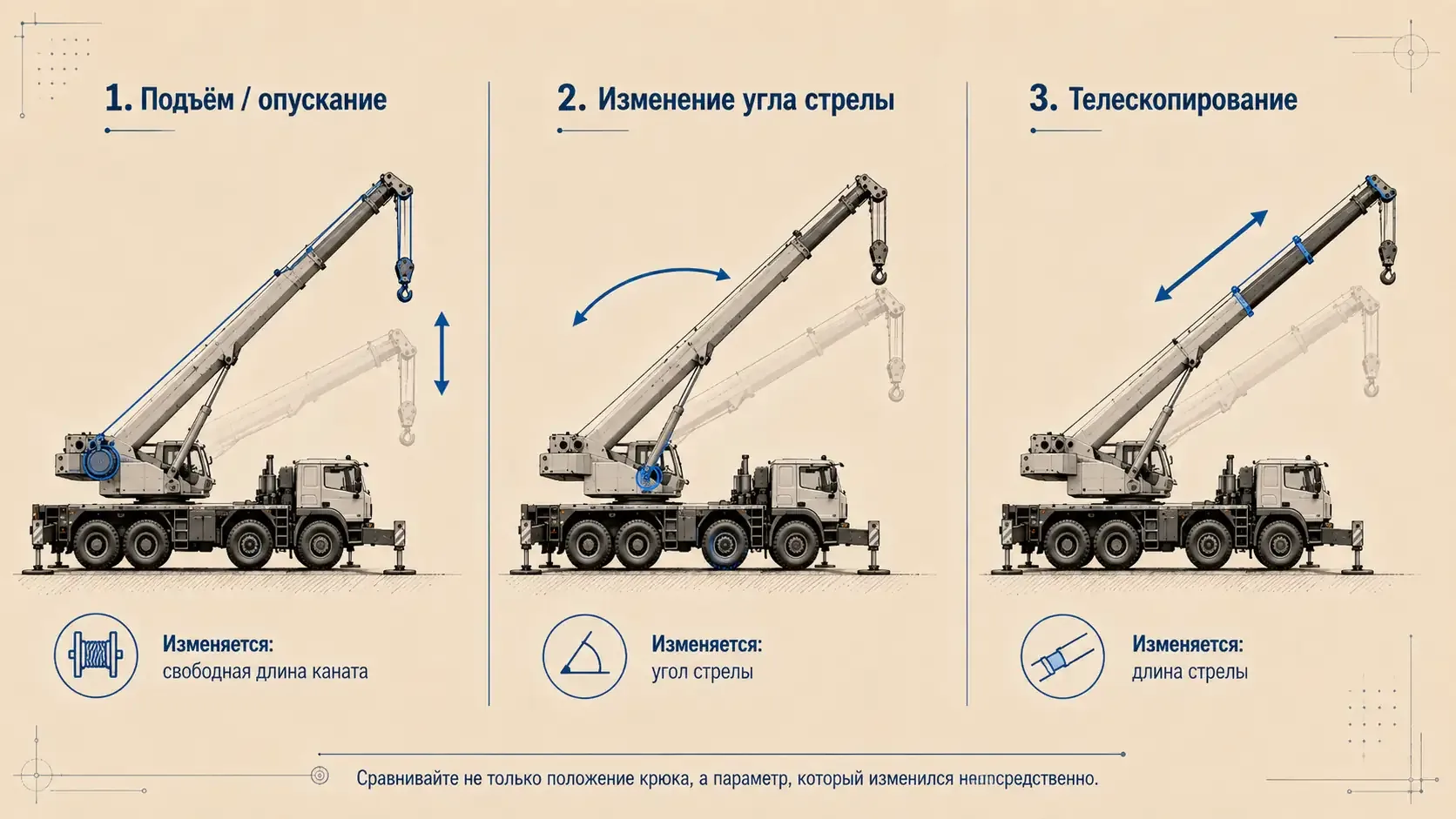

Как по движению понять, какой механизм работает
Смотреть нужно не только на конечное положение крюковой подвески, а на параметр, который изменился непосредственно.
| Что наблюдаем | Какая функция выполняется | Что меняется непосредственно |
|---|---|---|
| крюковая подвеска перемещается при неизменной геометрии стрелы | подъём / опускание | лебёдка наматывает или сматывает канат; меняется свободная длина каната в запасовке |
| стрела меняет наклон | изменение вылета за счёт угла стрелы | угловое положение стрелы |
| секции стрелы перемещаются относительно друг друга | телескопирование | длина стрелы |
| поворотная часть разворачивается относительно неповоротной | поворот | угловое положение поворотной части |
| выдвигаются или перемещаются элементы опор | установка / изменение опорной конфигурации | положение выносных опор |
ГОСТ отдельно различает подъём, изменение вылета, поворот и телескопирование, а механизмы этих движений рассматриваются как разные устройства. Поэтому фраза «стрела поднимает груз» не позволяет определить, что произошло с машиной: положение крюка может меняться за счёт лебёдки, изменения угла стрелы, телескопирования или сочетания разрешённых движений.
Если задача уже не в устройстве, а в подборе геометрии машины под объект, отдельно разобрано, как определить рабочий вылет автокрана до заказа техники.
Что в устройстве автокрана универсально, а что зависит от модели
Универсальнее всего описывать функцию узла. Точную реализацию нужно брать из документации конкретной модели и исполнения.
| Элемент | Общая функция | Что может различаться | Где проверять |
|---|---|---|---|
| Подъёмный привод | поднимает и опускает груз | тип двигателя/мотора, барабан, редуктор, тормоз, скорости | руководство, схема подъёмного механизма |
| Лебёдка и канатная система | передают тяговое усилие к грузозахватному органу | барабан, канат, запасовка, блоки | руководство и канатная схема |
| Телескопирование | изменяет длину стрелы | число секций, цилиндры, канаты, фиксаторы, синхронизация | документация стрелы |
| Механизм изменения вылета | меняет положение стрелы и/или вылет предусмотренным способом | гидроцилиндры, канатный или иной механизм | руководство конкретной модели |
| Механизм поворота | вращает поворотную часть | мотор, редуктор, тормоз, схема управления | техническая документация |
| ОПУ | передаёт нагрузки между поворотной и неповоротной частями | тип опорного подшипника, зубчатый венец, крепление | техническая документация |
| Выносные опоры | формируют опорную конфигурацию | геометрия, число положений, привод, допустимость частичного выдвижения | руководство и грузовые таблицы |
| Система контроля и защиты | контролирует предусмотренные параметры | датчики, расчётная логика, индикация, предупреждения и блокировки | руководство и документация системы |
| Противовес | уравновешивает силы и моменты | масса, положение, фиксированное или сменное исполнение | технические данные и грузовые таблицы |
Функциональное разделение механизмов подтверждается действующими стандартами, а конкретная реализация заметно меняется от модели к модели.

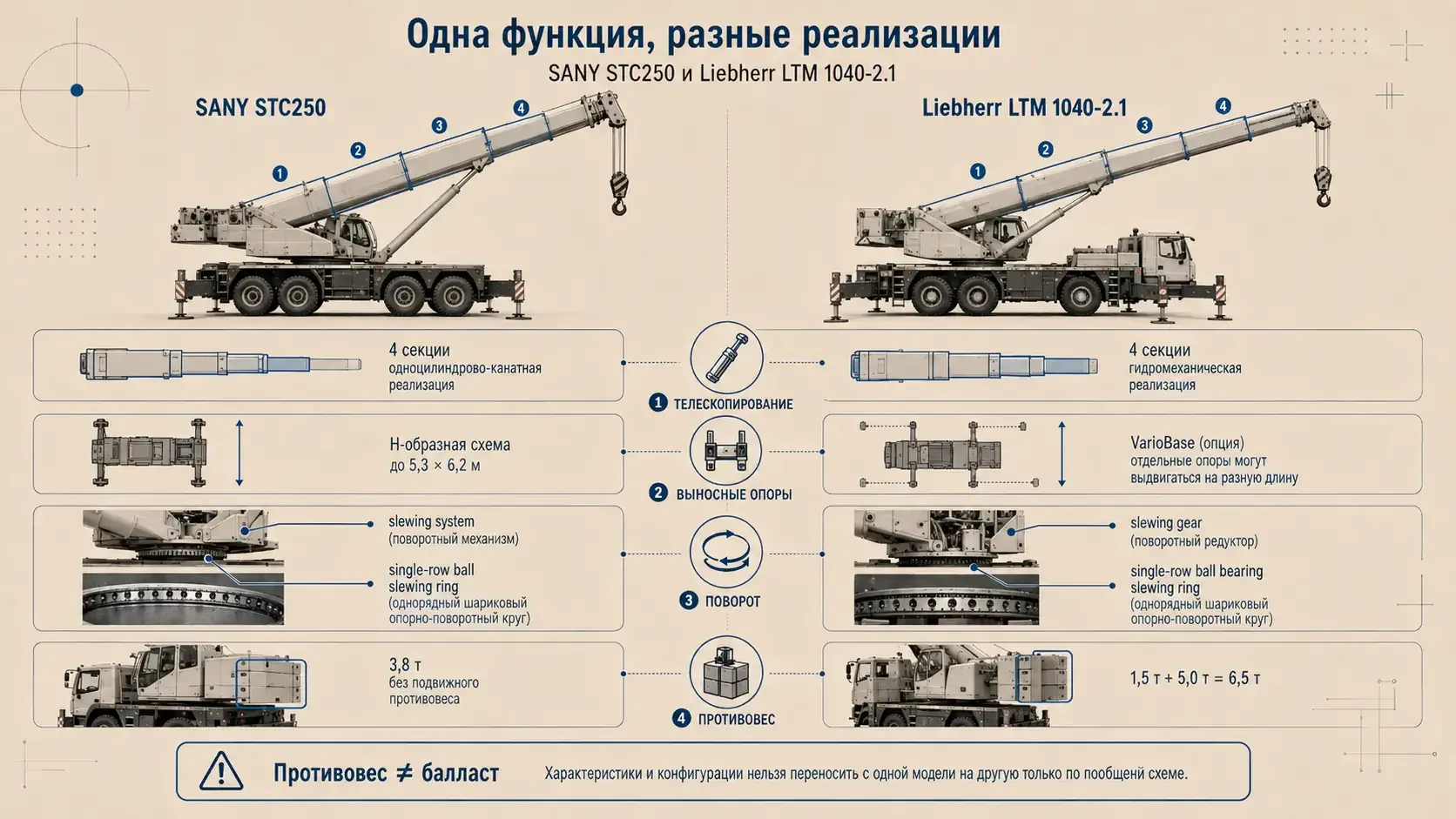

Одна функция, разные реализации: SANY STC250 и Liebherr LTM 1040-2.1
Сравнение официальной документации SANY STC250 версии 2020.4 и Liebherr LTM 1040-2.1 показывает, почему характеристики одного автокрана нельзя переносить на другой только из-за сходства общей схемы.
| Функция / узел | SANY STC250, Version 2020.4 | Liebherr LTM 1040-2.1 | Что показывает сравнение |
|---|---|---|---|
| Телескопирование | 4 секции; производитель описывает одноцилиндрово-канатное управление телескопированием | 4-секционная стрела; hydro-mechanical telescoping system | функция одинакова, техническая реализация различается |
| Выносные опоры | H-образная схема; максимальный размах до 5,3 × 6,2 м | VarioBase доступна как опция и позволяет выдвигать отдельные опоры на разную длину | допустимые опорные конфигурации модельно-зависимы |
| Поворот | slewing system и single-row ball slewing ring описаны отдельно |
отдельно указаны slewing gear и single-row ball bearing slewing ring |
ОПУ и полный механизм поворота — разные узлы |
| Противовес | 3,8 т; производитель указывает отсутствие подвижного противовеса | 1,5 т базовый + 5 т дополнительный = 6,5 т суммарно | массу и схему противовеса нельзя считать универсальными |
Как проверить устройство конкретного автокрана
Для точного разбора конкретной машины:
- установите точную модель и модификацию;
- если производитель разделяет документацию по серийным номерам или исполнениям, определите нужный серийный номер или диапазон;
- откройте руководство, технические схемы и грузовые таблицы именно этого исполнения;
- только после этого сопоставляйте общую функцию с конкретным механизмом: приводом, телескопированием, поворотной системой, опорами и защитными устройствами.
Источники
- ГОСТ 33709.1-2015 «Краны грузоподъемные. Словарь. Часть 1. Общие положения». Росстандарт. Приказ № 555-ст от 08.06.2016; введён 01.04.2017; статус на 13.08.2026 — действует. Использованы пп. 3.1.4, 3.1.7, 3.1.8, 4.1, 4.6–4.9, 4.16–4.19, 4.22, 4.28–4.29.
- ГОСТ 33166.2-2020 «Краны грузоподъемные. Требования к механизмам. Часть 2. Краны стреловые самоходные». Росстандарт. Приказ № 1267-ст от 08.12.2020; введён 01.07.2021; действует; поправка зарегистрирована 27.07.2023. Использованы разделы 5–8.
- SANY. STC250 Truck Crane, Version 2020.4. 27.04.2020. Официальный материал производителя. Использованы разделы Superstructure, Luffing system, Telescopic system, Slewing system, Hoisting system, Safety system, данные по опорам и противовесу.
- Liebherr. LTM 1040-2.1. Официальные технические материалы производителя, проверено 13.08.2026. Использованы данные по hydro-mechanical telescoping system, VarioBase, hoist/luffing/slewing gear, slewing ring и противовесу 1,5 + 5 = 6,5 т.
- Manitowoc. Manuals. Официальный портал технической документации, проверено 13.08.2026. Производитель указывает, что опубликованные веб-руководства предназначены для справки, а эксплуатация и обслуживание должны выполняться по руководствам конкретного серийного номера.
