Работа автокрана вблизи ЛЭП: допуск, расстояния и действия при контакте с проводом
Специалисты ООО «ИТТ»
Область применения. Нормативная часть статьи относится к работам на опасных производственных объектах, на которых используются подъемные сооружения и применяются ФНП № 461. На иных объектах дополнительно действуют применимые правила охраны труда, электробезопасности, документы владельца линии и локальные инструкции работодателя. Проверено по состоянию на 5 августа 2026 года.
Установка и работа крана стрелового типа на расстоянии менее 30 м от крайнего провода воздушной линии электропередачи или воздушной электрической сети напряжением более 50 В выполняется только по наряду-допуску. Если работа ведется в охранной зоне ВЛ или в пределах установленных разрывов, наряд-допуск выдают только при наличии разрешения организации, эксплуатирующей линию. Работой руководит инженерно-технический работник, ответственный за безопасное производство работ с применением подъемных сооружений.
Расстояние 30 м, границы охранной зоны, границы опасной зоны и минимальное расстояние от стрелы регулируют разные условия. Одно значение нельзя подменять другим. ФНП № 461 действуют в редакции от 16 апреля 2026 года; срок действия ограничен 1 сентября 2032 года. Статья не заменяет наряд-допуск, обязательные для конкретной операции ППР или ТК, паспорт и руководство по эксплуатации автокрана, условия владельца линии и аварийную инструкцию организации.

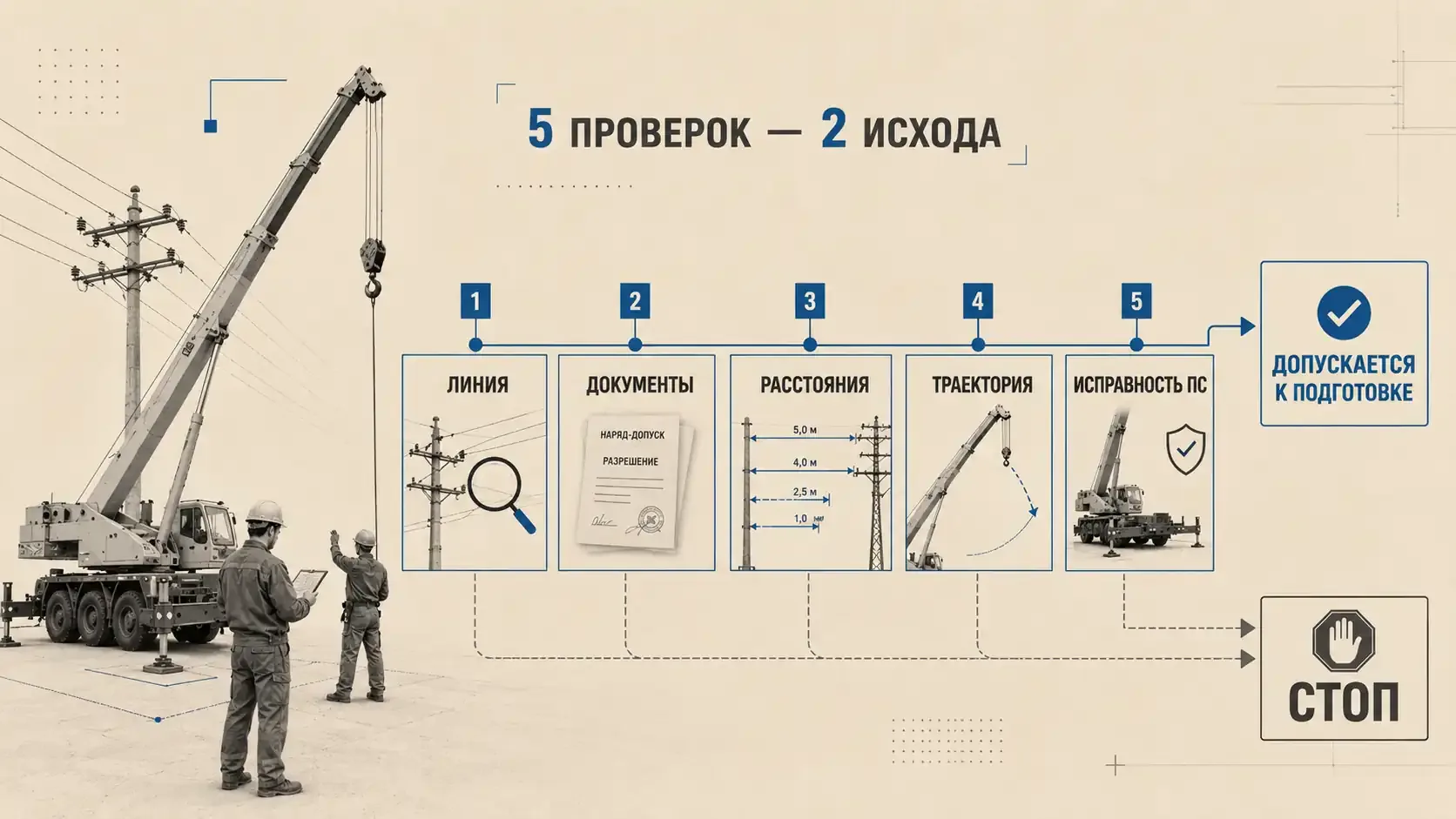

Пять групп проверки до установки автокрана
Ниже приведен практический чек-лист. Он не является исчерпывающим нормативным перечнем и не заменяет условия наряда-допуска, обязательных ППР или ТК и локальных документов.
| Проверка | Что должно быть установлено | Основание для СТОП |
|---|---|---|
| Линия | эксплуатирующая организация, участок, класс напряжения, крайний провод со стороны площадки | линия, напряжение или крайний провод не идентифицированы |
| Документы | наряд-допуск; разрешение владельца линии, когда оно требуется пунктом 112; ППР или ТК, если они обязательны для данного вида работ | обязательный документ отсутствует, не действует либо не охватывает фактическое место, время и операцию |
| Геометрия | место установки, положение выносных опор, сектор поворота, все положения стрелы, оснастки и груза | проверена только одна точка либо не определена ближайшая к проводу часть |
| Автокран | модель, заводской номер, паспорт, РЭ, фактическая комплектация и работоспособность предусмотренных устройств безопасности | документы относятся к другой машине, комплектация не совпадает или защита неисправна |
| Управление работой | ответственный ИТР, крановщик, стропальщики и сигнальщики; порядок сигнализации и остановки | отсутствует непосредственное руководство, потеряна связь или не контролируется ближайшая точка траектории |
Отрицательный результат по любой обязательной группе означает СТОП. Положительный результат чек-листа сам по себе не разрешает работу.

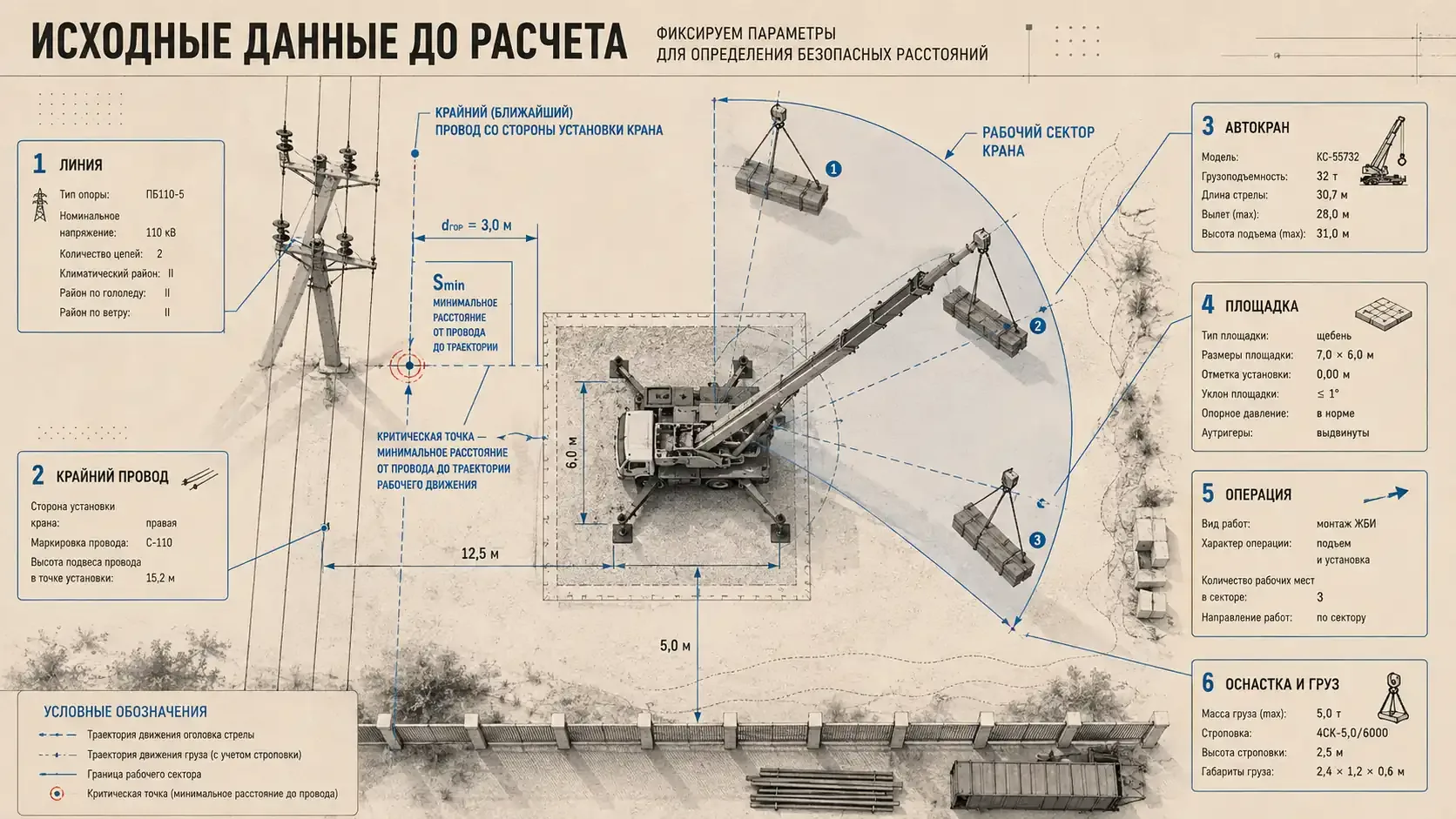

Какие исходные данные фиксируют до расчета
Внешний вид опор, количество изоляторов и устные предположения работников не подтверждают класс напряжения или состояние линии.
| Группа данных | Что фиксируют | Для чего используется |
|---|---|---|
| Линия | эксплуатирующая организация, участок, класс напряжения, состояние линии на период работ | выбор документального режима и табличных расстояний |
| Провод | ближайший крайний провод со стороны установки автокрана | отсчет 30 м и границ охранной зоны |
| Автокран | модель, заводской номер, паспорт, РЭ, фактическая система безопасности | проверка допустимых режимов конкретной машины |
| Площадка | координаты установки, положение опор, уклон, препятствия | построение фактической рабочей зоны |
| Операция | подъем, телескопирование, поворот, перенос и опускание груза | определение минимального расстояния по всей траектории |
| Оснастка и груз | длина стропов, траверса, габариты, ориентация и возможный разворот груза | поиск ближайшей к проводу точки |
Класс напряжения и сведения о линии получают от эксплуатирующей организации. Ближайший провод и рабочую геометрию устанавливают по фактическому обследованию площадки, схеме работ и условиям владельца линии. При отсутствии достоверных исходных данных работу не начинают.
Как отсеять устаревшую или неприменимую инструкцию
Перед применением открытой памятки проверьте семь признаков.
| Признак | Актуальное условие | Ошибка в инструкции |
|---|---|---|
| Область применения | указано, к каким объектам и работам относится документ | требования автоматически переносятся на любой объект |
| Порог для 30-метрового режима | напряжение воздушной линии или сети — более 50 В | значение 42 В выдается как действующее без проверки текущей редакции |
| Точка отсчета | крайний провод со стороны площадки | расстояние измеряют от опоры, оси трассы или центра поворотной платформы |
| Назначение 30 м | определяет обязательность наряда-допуска | называется универсальным безопасным расстоянием |
| Объект контроля | отдельно названы стрела, механизм, приспособление, груз и люди | одно число применяется ко всей операции |
| Охранная зона | рассматривается как территория с особыми условиями использования | ее ширина используется как рабочий зазор |
| Конкретный автокран | проверяются паспорт, РЭ и фактическая комплектация | допуск обосновывается только маркой, годом выпуска или наличием дисплея |
Памятку, не прошедшую такую проверку, нельзя использовать как единственное или достаточное основание для допуска.

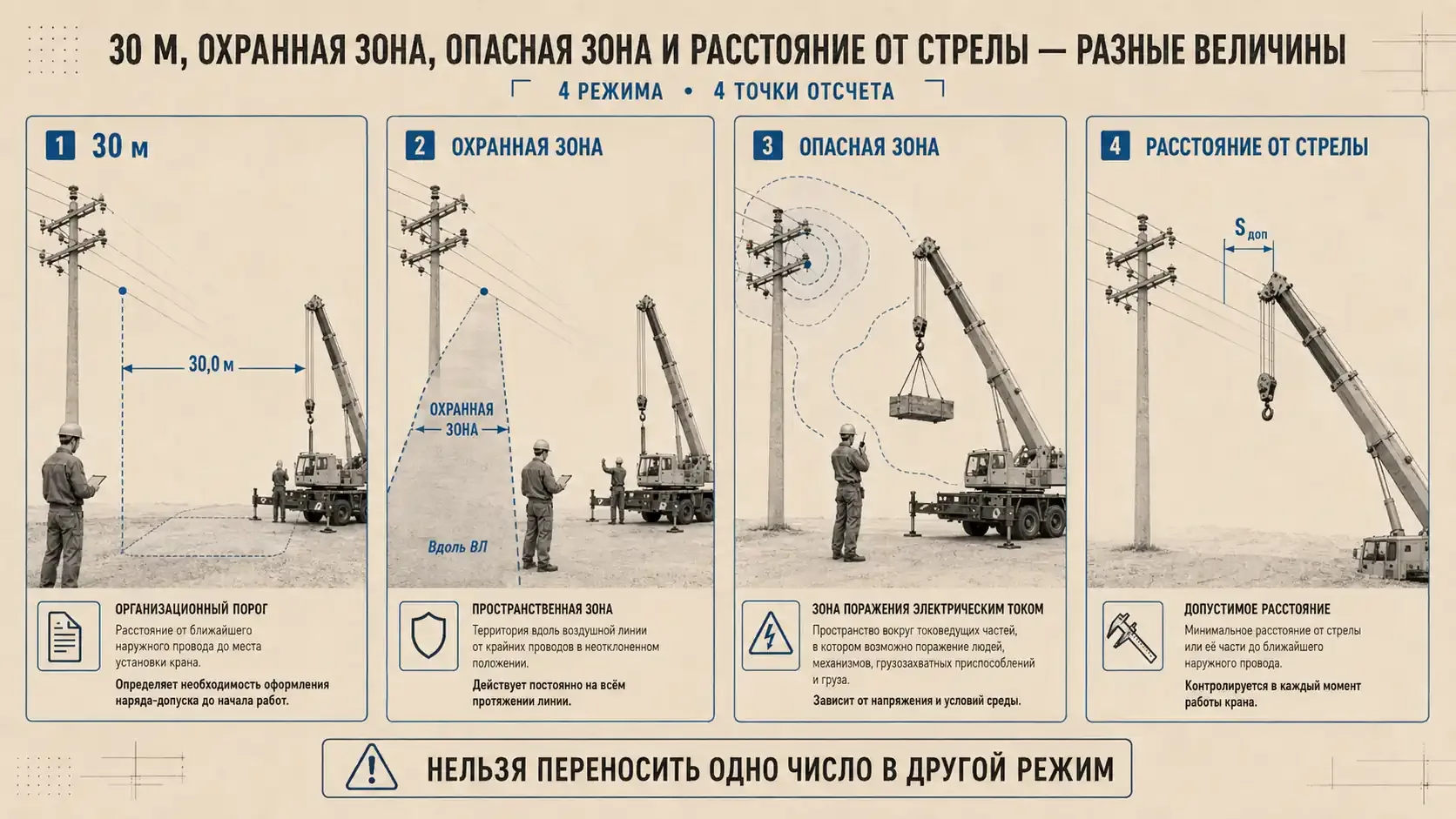

30 м, охранная зона, опасная зона и расстояние от стрелы — разные величины
| Величина | Что регулирует | Откуда измеряется | Практическое действие |
|---|---|---|---|
| Менее 30 м | обязательность наряда-допуска по пункту 112 ФНП № 461 | от крайнего провода ВЛ или воздушной сети напряжением более 50 В | оформить наряд-допуск до начала работы |
| Охранная зона | пространственную зону вдоль ВЛ с особыми условиями использования | от крайних проводов при неотклоненном положении | учесть режим охранной зоны; наряд выдают при наличии разрешения владельца линии, когда этого требует пункт 112 |
| Опасная зона | границу опасности поражения электрическим током | от токоведущей части до людей, механизмов, приспособлений и грузов | применять таблицу 2 приложения № 2 к ФНП № 461 |
| Расстояние от стрелы | допустимое приближение стрелы ПС к проводу под напряжением | от стрелы до ближайшего провода | применять таблицу 3 приложения № 1 к ФНП № 461 |
30 м определяют специальный порядок организации работ, а не допустимый рабочий зазор между стрелой и проводом. Охранная зона также не заменяет расстояния для стрелы, ПС, оснастки, груза и людей.
Для ВЛ, выполненной гибким изолированным кабелем, порядок работы определяет владелец линии. Видимая изоляция не дает права самостоятельно уменьшать расстояния.
Минимальные расстояния выбирают по контролируемому объекту
При работах, подпадающих под пункт 113 ФНП № 461, все применимые расстояния должны соблюдаться одновременно и в любом положении ПС, его подъемной части, грузозахватного органа и груза.
| Контролируемый объект | Нормативный источник | Что измеряют |
|---|---|---|
| Стрела ПС | таблица 3 приложения № 1 к ФНП № 461 | расстояние от стрелы до ближайшего провода под напряжением |
| Механизм, грузоподъемная машина, грузозахватное приспособление или груз | таблица 2 приложения № 2 к ФНП № 461 | расстояние до токоведущей части |
| Человек, инструмент, приспособление или временное ограждение | таблица 2 приложения № 2 к ФНП № 461 | расстояние до токоведущей части |
| Охранная зона | постановление Правительства РФ № 160 | расстояние от крайнего провода в каждую сторону |
Расстояние от стрелы до проводов под напряжением
| Напряжение воздушной линии, кВ | Наименьшее расстояние от стрелы, м |
|---|---|
| До 1 | 1,5 |
| Свыше 1 до 35 | 2,0 |
| Свыше 35 до 110 | 3,0 |
| Свыше 110 до 220 | 4,0 |
| Свыше 220 до 400 | 5,0 |
| Свыше 400 до 750 | 9,0 |
| Свыше 750 до 1150 | 10,0 |
Значения приведены по таблице 3 приложения № 1 к ФНП № 461.
Границы опасной зоны для людей, механизмов и грузов
| Напряжение, кВ | От людей, инструментов, приспособлений и временных ограждений, м | От механизмов, грузоподъемных машин, грузозахватных приспособлений и грузов, м |
|---|---|---|
| До 1, воздушная линия | 0,6 | 1,0 |
| До 1, остальные электроустановки | без прикосновения | 1,0 |
| 1–35 | 0,6 | 1,0 |
| 60, 110 | 1,0 | 1,5 |
| 150 | 1,5 | 2,0 |
| 220 | 2,0 | 2,5 |
| 330 | 2,5 | 3,5 |
| 400, 500 | 3,5 | 4,5 |
| 750 | 5,0 | 6,0 |
| 800 постоянного тока | 3,5 | 4,5 |
| 1150 | 8,0 | 10,0 |
Значения приведены по таблице 2 приложения № 2 к ФНП № 461.
Размеры охранных зон воздушных линий
| Проектный номинальный класс напряжения, кВ | Расстояние от крайнего провода в каждую сторону, м |
|---|---|
| До 1 | 2 |
| 1–20 | 10 |
| 35 | 15 |
| 110 | 20 |
| 150, 220 | 25 |
| 300, 500, ±400 | 30 |
| 750, ±750 | 40 |
| 1150 | 55 |
Для ВЛ 1–20 кВ с самонесущими или изолированными проводами в границах населенных пунктов охранная зона составляет 5 м. Охранная зона не заменяет расстояния из приложений № 1 и № 2 к ФНП № 461.

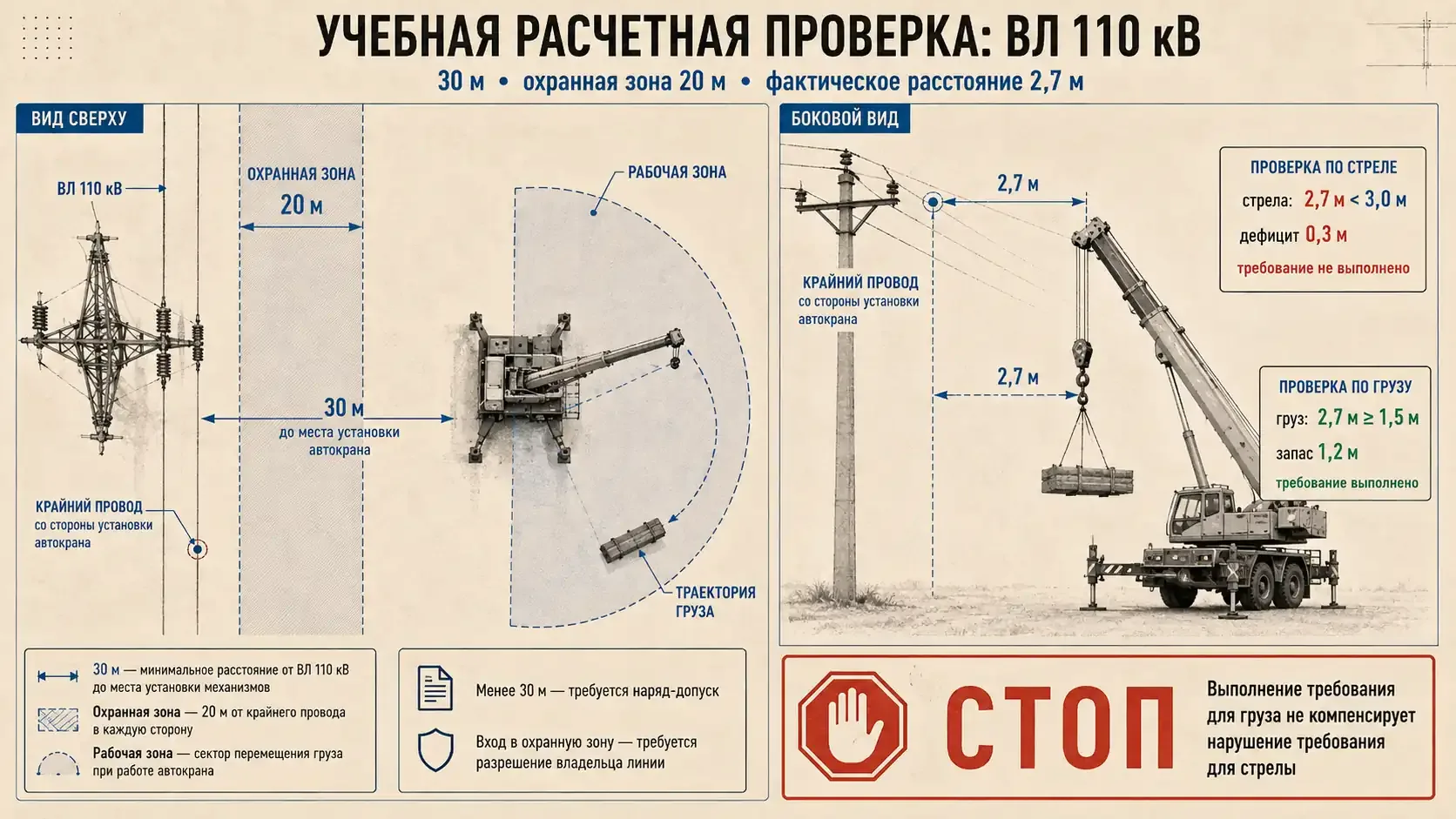

Учебная расчетная проверка: ВЛ 110 кВ
Дата: 5 августа 2026 года.
Объект: учебная схема, не выполненный производственный объект.
Методика: раздельное сопоставление фактических расстояний с таблицей 3 приложения № 1 и таблицей 2 приложения № 2 к ФНП № 461.
Исходные данные:
- место установки находится менее чем в 30 м от крайнего провода;
- ближайшая часть рабочей зоны входит в 20-метровую охранную зону;
- класс напряжения — 110 кВ;
- охранная зона — 20 м от крайнего провода;
- ближайшее расстояние от стрелы — 2,7 м;
- ближайшее расстояние от груза — 2,7 м;
- требование для стрелы при напряжении свыше 35 до 110 кВ — 3,0 м;
- требование для механизма или груза при 110 кВ — 1,5 м.
стрела: 2,7 м < 3,0 м — дефицит 0,3 м, требование не выполнено
груз: 2,7 м ≥ 1,5 м — превышение 1,2 м, требование выполнено
Итог — СТОП. Выполнение требования для груза не компенсирует нарушение требования для стрелы. Расстояние менее 30 м требует наряда-допуска. Поскольку рабочая зона входит в охранную зону ВЛ 110 кВ, наряд выдают только при наличии разрешения организации, эксплуатирующей линию.
Расстояние проверяют по всей непрерывной траектории
Для каждого объекта требуется минимум по всей продолжительности операции:
d_min(объект) = min_{t ∈ [0, T]} d(объект, t)
где d(объект, t) — расстояние от контролируемой части до ближайшего провода или токоведущей части в момент t, а T — продолжительность операции. В рабочей схеме проверяют все критические промежуточные положения.
Проверяют:
- основную стрелу, оголовок и выдвижные секции;
- крюковую подвеску и грузозахватный орган;
- стропы, траверсу и другую оснастку;
- ближайшую грань или угол груза;
- возможное отклонение и разворот груза;
- подъем, телескопирование, поворот, перенос и опускание;
- все критические промежуточные положения.
Расчетный зазор нельзя приравнивать к предельному значению без учета фактической геометрии, возможного отклонения груза и погрешности контроля. Самодельный универсальный «запас в метрах» не вводят: условия закрепляют в наряде, обязательных ППР/ТК и документах владельца линии. Расстояние от опоры ЛЭП, оси трассы, кабины или центра поворотной платформы не заменяет расстояние до ближайшего провода.
Документы и ответственные образуют одну цепочку допуска
Наряд-допуск, разрешение эксплуатирующей организации, ППР или ТК, паспорт и РЭ выполняют разные функции.
| Элемент | Кто формирует или использует | Что подтверждает |
|---|---|---|
| Сведения о линии | организация, эксплуатирующая ВЛ | участок, класс напряжения, состояние линии и крайний провод |
| Разрешение владельца линии | организация, эксплуатирующая ВЛ | возможность выдать наряд в охранной зоне или пределах разрывов при заданных условиях |
| Наряд-допуск | организация, выполняющая работы; на действующих электростанциях, подстанциях и ЛЭП — эксплуатирующая объект организация | место, время, состав работы и меры безопасности |
| Журнал выдачи нарядов-допусков | организация, выдающая наряд | факт выдачи наряда до начала работы |
| ППР или ТК | организация, эксплуатирующая ПС, когда документ требуется для данного вида работ | установка крана, рабочие и опасные зоны, последовательность операции, строповка и меры безопасности |
| Вахтенный журнал ПС | ответственный инженерно-технический работник | разрешение на начало работы после указания места установки и проверки условий наряда |
| Паспорт и РЭ | владелец или эксплуатирующая организация ПС; крановщик и ответственные лица | допустимые режимы, состав устройств безопасности и порядок их проверки |
Пункт 112 ФНП № 461 требует выдать наряд крановщику до начала работы, зарегистрировать сведения о нем, вести работу под непосредственным руководством ответственного ИТР и сделать в вахтенном журнале ПС запись о разрешении работы.
ППР или ТК, когда они требуются, должны учитывать безопасные расстояния до ВЛ, рабочие и опасные зоны, схему операции и организацию взаимодействия работников. Требования к содержанию распределены по пункту 98 и пунктам 155–163 ФНП № 461.
Как проверяют конкретный автокран
Пригодность к операции подтверждают для конкретной единицы ПС, а не по марке, году выпуска или наличию дисплея.
- Сверяют модель, заводской номер и исполнение.
- Сверяют паспорт и РЭ с фактической машиной.
- Сопоставляют перечень ограничителей и указателей с фактической комплектацией.
- Проверяют устройства безопасности по методикам РЭ.
- Ограничитель или указатель опасного приближения к ЛЭП проверяют по приложению № 9 к ФНП № 461.
- Координатные ограничения задают по документации конкретной системы и фактической геометрии площадки.

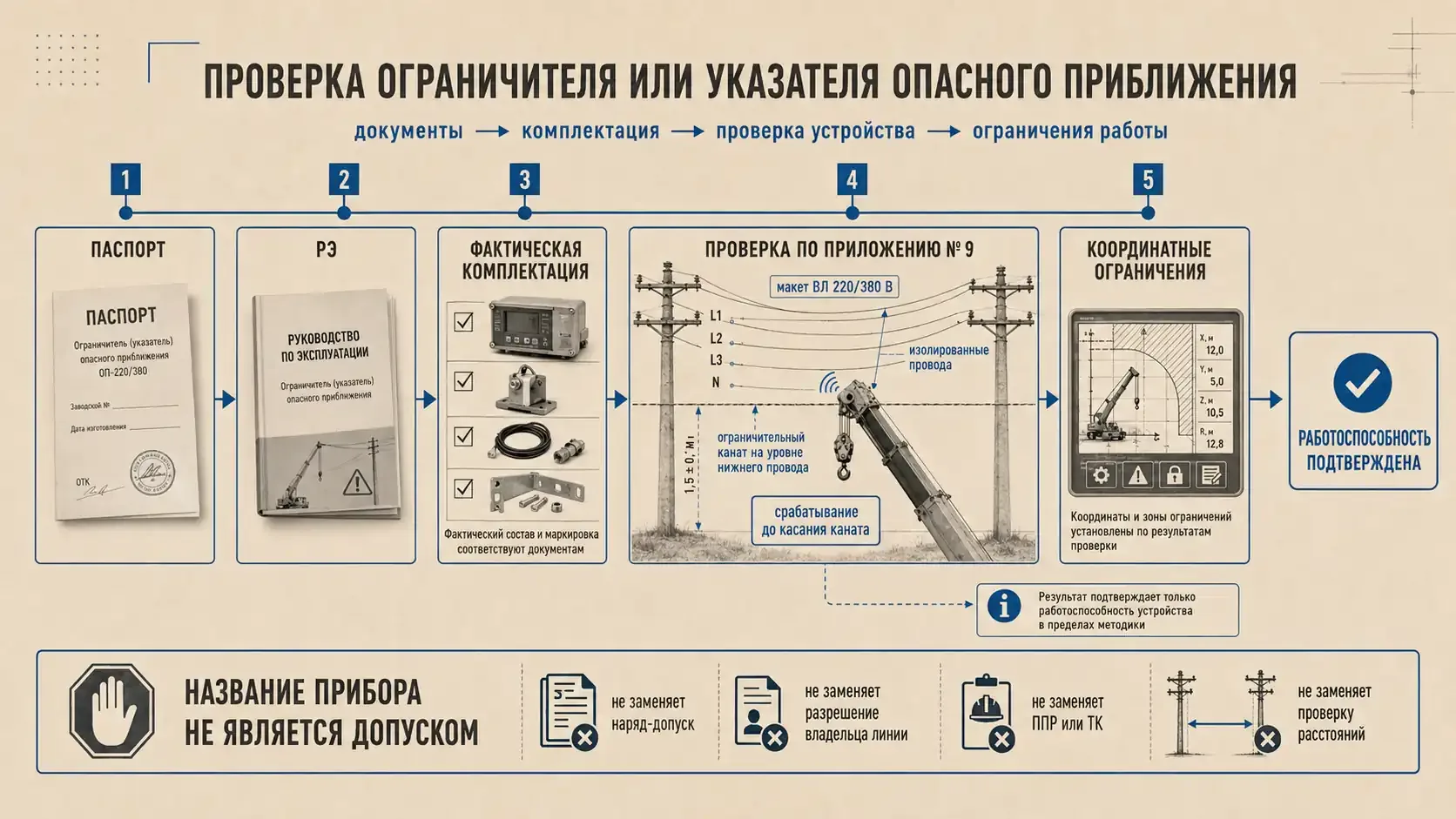

Проверка ограничителя или указателя опасного приближения
Приложение № 9 к ФНП № 461 предусматривает макет трехфазной четырехпроводной воздушной линии 220/380 В из изолированных проводов. Высота проводов — не менее 6 м, расстояние между опорами — не менее 15 м. Ограничительный канат устанавливают на уровне нижнего провода на расстоянии 1,5 ± 0,1 м.
Устройство работоспособно, если срабатывает до соприкосновения оголовка стрелы с ограничительным канатом. Вместо макета допускается переносной имитатор ЛЭП при проверке по его эксплуатационным документам. Перед направлением крана в опасную зону ЛЭП устройство проверяют на макете.
Значение 1,5 ± 0,1 м относится к методике проверки устройства и не является универсальным рабочим или аварийным расстоянием для линий всех классов напряжения.
Результат подтверждает только работоспособность устройства в пределах методики. Он не заменяет наряд-допуск, разрешение эксплуатирующей организации, ППР или ТК и проверку расстояний.

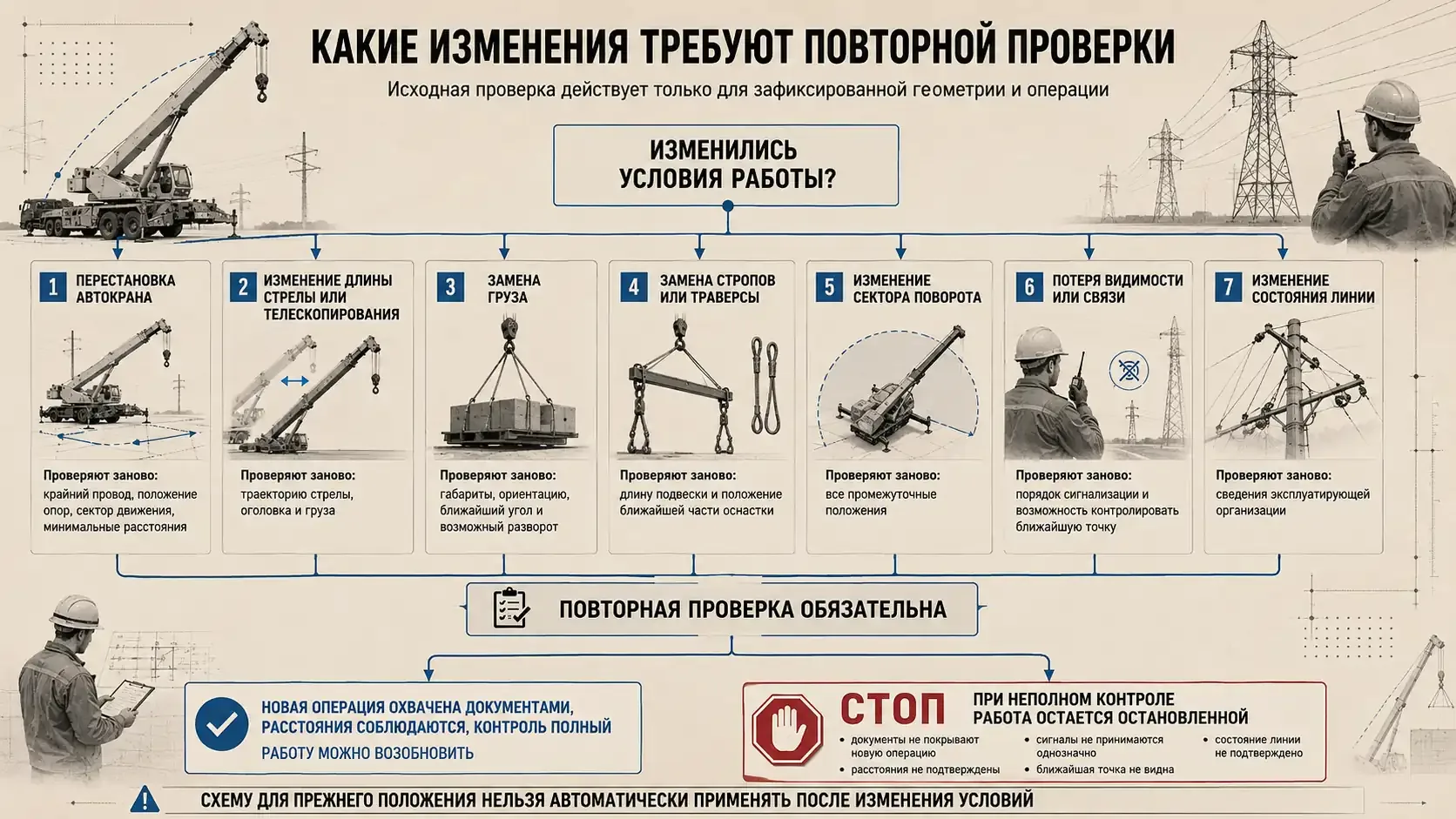

Какие изменения требуют повторной проверки
Исходная проверка действует только для зафиксированной геометрии и операции.
| Изменение | Что проверяют заново | Когда работа остается остановленной |
|---|---|---|
| Перестановка автокрана | крайний провод, положение опор, сектор движения, минимальные расстояния | новое место не охвачено действующими документами или расстояния не соблюдаются |
| Изменение длины стрелы или режима телескопирования | траекторию стрелы, оголовка и груза | новое положение выходит за рассчитанную рабочую зону |
| Замена груза | габариты, ориентацию, ближайший угол и возможный разворот | груз приближается к проводу ближе допустимого значения |
| Замена стропов или траверсы | длину подвески и положение ближайшей части оснастки | оснастка не учтена в ППР или ТК и расчете траектории |
| Изменение сектора поворота | все промежуточные положения | сектор не предусмотрен документами или не контролируется |
| Потеря видимости или связи | порядок сигнализации и возможность контролировать ближайшую точку | сигналы не принимаются однозначно или ближайшая точка не видна |
| Изменение состояния линии | сведения эксплуатирующей организации | состояние линии не подтверждено |
Схему для прежнего положения нельзя автоматически применять после изменения условий. Если фактическая операция не охвачена действующими документами, работу не возобновляют.
Что контролируют во время подъема
Во время операции контролируют:
- положение стрелы, оснастки и груза относительно ближайшего провода;
- движение в секторе, предусмотренном ППР или ТК;
- видимость груза и принимаемых сигналов;
- отсутствие людей в опасной зоне;
- показания предусмотренных систем безопасности;
- сохранение исходной геометрии и условий наряда.
Работу останавливают до нарушения расстояния, если ближайшая точка перестала контролироваться, пропала связь с сигнальщиком, движение вышло за предусмотренный сектор или изменилось положение автокрана.

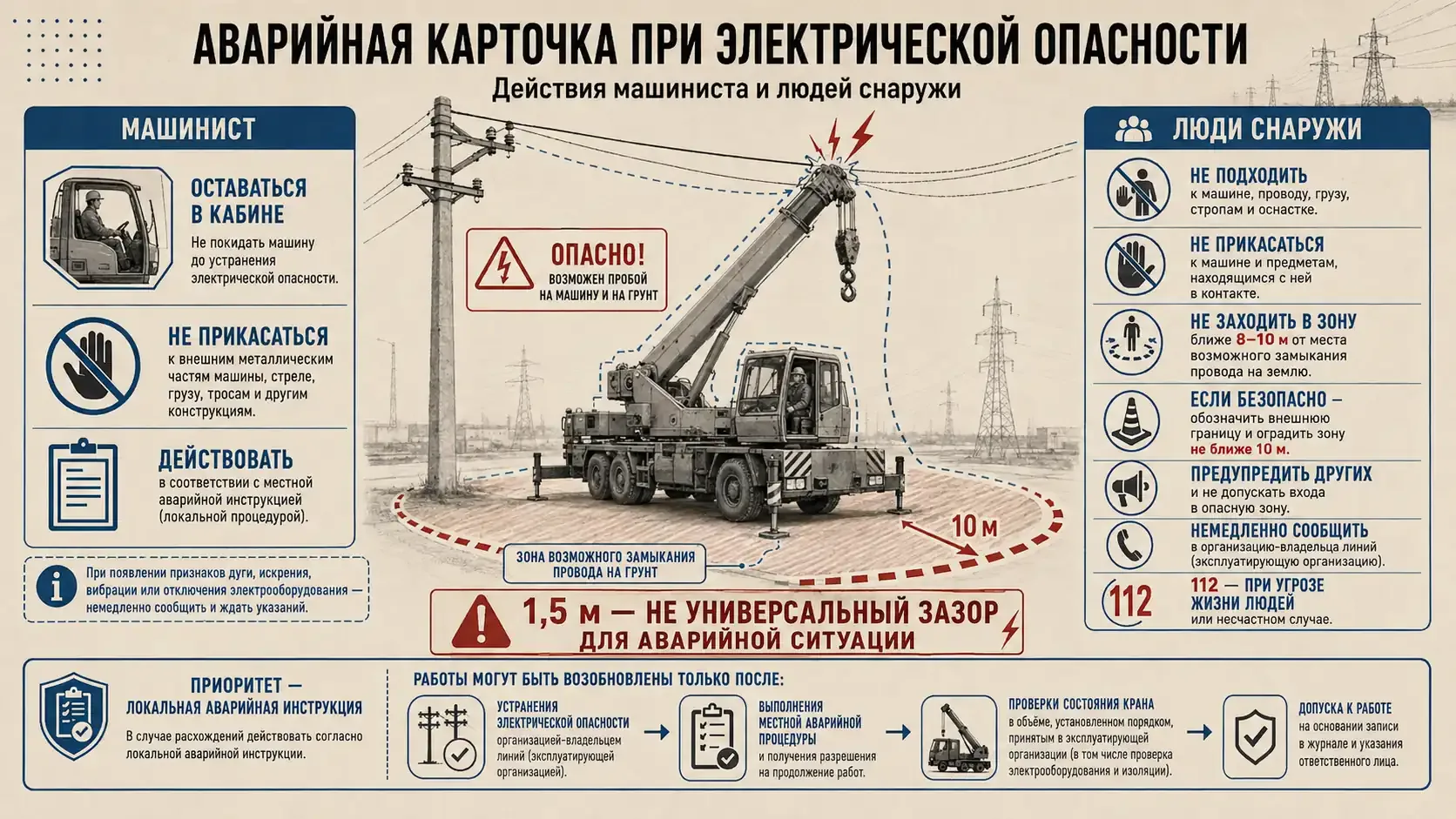

Что делать при контакте с проводом
Это общая аварийная памятка, а не рабочая инструкция. На ОПО приоритет имеют аварийная инструкция организации, команды ответственного руководителя и указания сетевого персонала. ФНП № 461 требуют разработать такие инструкции и довести их до работников под подпись.
Работу прекращают при контакте, электрическом пробое, обрыве провода или возгорании. Машину, груз, оснастку и грунт рядом с ними считают потенциально находящимися под напряжением до подтверждения сетевой организацией обратного.
Машинист находится в кабине
- Прекратить операцию и предупредить людей.
- Не выходить из кабины и не касаться земли.
- Если управление сохраняется и маневр не увеличивает опасность, прекратить контакт с проводом и исключить повторное приближение. Не считать
1,5 муниверсально достаточным зазором. - Немедленно сообщить в аварийную службу организации, эксплуатирующей линию. Если номер неизвестен, связи нет или сохраняется угроза людям — звонить 112. Для сетей Группы «Россети» действует линия 220 с мобильного или 8-800-220-0-220.
- Оставаться в кабине до указаний аварийного персонала. Покидать ее только при пожаре или другой непосредственной угрозе жизни.
При вынужденном выходе нельзя одновременно касаться корпуса машины и земли. Следует выпрыгнуть, приземлиться на сомкнутые ноги и удаляться мелкими скользящими шагами, не разрывая контакт между ступнями, на 8–10 м или дальше согласно локальной инструкции.
Люди находятся снаружи
- не приближаться к машине, проводу, грузу и оснастке;
- не касаться автомобиля и предметов, соприкасающихся с ним;
- не входить в зону ближе 8–10 м от места возможного контакта провода с землей;
- предупреждать окружающих и, если это безопасно, обозначить внешнюю границу не ближе 10 м;
- немедленно сообщить владельцу линии и при угрозе людям — в 112.
Работу возобновляют только после устранения электрической опасности сетевой организацией, выполнения локальной аварийной процедуры и проверки состояния автокрана в порядке, установленном эксплуатирующей организацией ПС.
Ошибки, которые создают ложное чувство безопасности
| Ошибка | Почему неверно | Правильное действие |
|---|---|---|
| «30 м — безопасное расстояние» | 30 м определяет обязательность наряда | выбрать расстояния по объекту контроля и классу напряжения |
| «Кран стоит вне охранной зоны» | это не подтверждает расстояние от стрелы или груза | проверить всю траекторию по приложениям № 1 и № 2 |
| «Возьмем наибольшее число из таблиц» | таблицы относятся к разным объектам | сначала определить объект, затем применить его таблицу |
| «Расстояние измерили от опоры» | нормативная точка отсчета связана с проводом | измерять до ближайшего провода |
| «Стрела проходит — груз тоже пройдет» | груз или оснастка могут оказаться ближе стрелы | проверить каждую контролируемую часть |
| «Линия выглядит отключенной» | внешний вид не подтверждает состояние линии | использовать сведения эксплуатирующей организации |
| «Прибор включен — допуск есть» | включение не подтверждает исправность и настройку | выполнить проверку по РЭ и приложению № 9 |
| «Изоляция провода снимает ограничения» | порядок для гибкого изолированного кабеля устанавливает владелец ВЛ | выполнять установленный владельцем порядок |
| «После перестановки действует старая схема» | меняется геометрия относительно провода | провести повторную проверку |
| «Нет искрения — напряжения нет» | напряжение может сохраняться без видимых признаков | не касаться машины и ждать сетевой персонал |
Что передать ГК «ИТТ» для предварительного подбора автокрана
Для предварительного подбора автокрана передают исходные данные по грузу, площадке и ЛЭП. Техника предоставляется с оператором, а топливо входит в состав расчета. Минимальную смену и окончательные условия указывают в коммерческом предложении. Для предварительного подбора передают:
- массу и габариты груза;
- высоту подъема;
- требуемый рабочий вылет;
- адрес площадки;
- схему подъезда и возможных мест установки;
- положение крайнего провода относительно автокрана;
- класс напряжения ВЛ;
- начальную и конечную точки перемещения груза;
- препятствия в секторе поворота;
- применяемую оснастку.
Подбор грузоподъемности не заменяет допуск к работе возле ЛЭП. Конкретную машину проверяют по грузовой характеристике, паспорту, РЭ, фактической комплектации, ППР или ТК и условиям наряда-допуска.
Нормативные и официальные источники
- Приказ Ростехнадзора от 26.11.2020 № 461 «Об утверждении федеральных норм и правил в области промышленной безопасности „Правила безопасности опасных производственных объектов, на которых используются подъемные сооружения“», редакция от 16.04.2026, срок действия до 01.09.2032.
- ФНП № 461, пункты 112–113, редакция от 16.04.2026.
- Приказ Ростехнадзора от 16.04.2026 № 129 «О внесении изменений в некоторые приказы Федеральной службы по экологическому, технологическому и атомному надзору по вопросам, связанным с осуществлением видов государственного контроля (надзора)». Официально опубликован 28.05.2026.
- Постановление Правительства РФ от 24.02.2009 № 160, редакция от 30.12.2025; требования к границам охранных зон.
- ФНП № 461, приложение № 1, таблица 3 «Минимальное расстояние от стрелы ПС во время работы до проводов линии электропередачи, находящихся под напряжением».
- ФНП № 461, приложение № 2 «Границы опасных зон по действию опасных факторов», таблица 2.
- ФНП № 461, пункт 98 и пункты 155–163 «Требования к проектам организации строительства, ППР и ТК с применением ПС».
- ФНП № 461, приложение № 9 «Оценка работоспособности ограничителя или указателя опасного приближения к линии электропередачи».
- ФНП № 461, пункты 252–253 «Действия в аварийных ситуациях работников ОПО, эксплуатирующих ПС».
- ПАО «Россети». Горячая линия энергетиков «Светлая линия 220»: 220 с мобильного или 8-800-220-0-220, круглосуточно.
- МЧС России. Оперативный ежедневный прогноз ЧС на 17.02.2026: рекомендация покидать зону оборванного провода «гусиным шагом» на 8–10 м.
Будьте первым, кто оставит комментарий.
