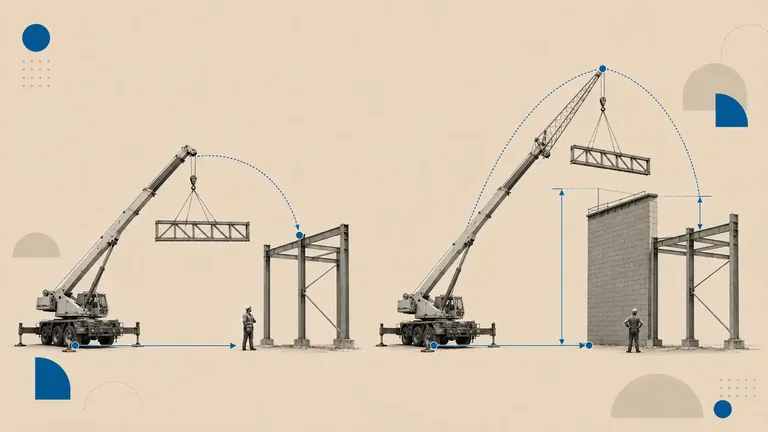

Когда автокрану нужен гусёк стрелы и когда можно обойтись без него

Гусёк, или удлинитель стрелы, требуется не для любой высотной работы, а когда основная стрела в допустимой конфигурации не обеспечивает нужное положение крюковой подвески. Решение принимают по четырём группам данных: геометрии подъёма, массе груза, грузовысотным характеристикам выбранной конфигурации и возможности доставить и смонтировать дополнительное оборудование на площадке.

Если основная стрела обеспечивает требуемую высоту, рабочий радиус, траекторию за препятствием и допустимую массу, гусёк не нужен. Иногда задачу решает перестановка крана. В других случаях требуется другая модель, потому что установка гуська меняет геометрию, но не гарантирует допустимую массу для конкретного подъёма.

Эта проверка служит для первичной квалификации задачи. Окончательную конфигурацию подтверждают по паспорту крана, грузовысотным характеристикам и условиям площадки.

Гусёк нужен, когда основная стрела не обеспечивает требуемое положение крюка

Гусёк нужен, если основная стрела не может привести крюковую подвеску в рабочую точку, а конфигурация с гуськом обеспечивает требуемую геометрию и допускает массу груза по документации. Сам факт большой высоты, удалённой точки или наличия препятствия ещё не подтверждает необходимость удлинителя.

Гусёк крепится к оголовку основной стрелы и изменяет положение рабочей точки относительно крана. За счёт этого крюк может оказаться выше, дальше либо в иной геометрической зоне, недоступной основной стреле. Такое решение используют, например, при подаче груза за парапет, вглубь крыши, через существующее здание во двор или к оконному проёму — но только после проверки конкретной схемы.

Гусёк меняет рабочую геометрию, а не номинальную грузоподъёмность крана

Гусёк изменяет доступную зону работы крюка, но не превращает кран в машину большей номинальной грузоподъёмности. Общий тоннаж обозначает характеристику крана в определённых условиях, а допустимая масса конкретного подъёма зависит от конфигурации стрелы, рабочего радиуса и других параметров, указанных в документации.

Ошибка возникает, когда заказчик видит номинальную грузоподъёмность и считает, что тот же груз можно поднять на гуське. Для проверки нужна отдельная грузовысотная характеристика выбранной конфигурации. Если такой таблицы нет, вывод по общей характеристике крана делать нельзя.

Подстреловое пространство показывает, сможет ли крюк пройти за препятствие

Подстреловое пространство — это рабочая зона под стрелой, в которой должны разместиться крюковая подвеска, груз и требуемая траектория. Высоты оголовка может быть достаточно, но подвеска всё равно не пройдёт за парапет, край здания или другую конструкцию.

Для первичной проверки препятствие наносят на план и разрез: фиксируют его высоту, расстояние от предполагаемой позиции крана, протяжённость и требуемый зазор. Затем сопоставляют эти данные с положением стрелы, подвески и груза на всей траектории, а не только в конечной точке.

Нехватка высоты, рабочего радиуса и обход препятствия — три разные причины проверки гуська

Нехватка высоты, большой рабочий радиус и необходимость пройти за препятствие требуют разных измерений. Формулировка «стрелы не хватает» слишком общая: она не показывает, какой параметр ограничивает подъём и решит ли его гусёк.

Крюк не достигает нужной отметки: проверяют высоту и рабочую конфигурацию

Если крюковая подвеска не достигает отметки установки, сначала фиксируют высоту рабочей точки и требуемое положение груза. Длина основной стрелы сама по себе не отвечает на вопрос: фактическое положение крюка зависит от рабочей конфигурации и геометрии относительно позиции крана.

Для проверки нужны отметки точки отрыва и точки установки, высота препятствий по пути и положение крана. Если основная стрела достигает нужной отметки при допустимой массе, гусёк не требуется. Если не достигает, рассматривают конфигурацию с гуськом или другую машину, но не делают вывод только по длине секций.

Точка установки слишком далеко: проверяют рабочий радиус, а не только длину стрелы

Если точка установки удалена от крана, проверяют рабочий радиус от позиции крана до рабочей точки на плане. Большая длина стрелы не означает, что на требуемом радиусе сохранится допустимая масса.

Нужно зафиксировать положение оси поворота крана, точки отрыва, наиболее удалённой точки траектории и точки установки. Затем для каждой рабочей точки сопоставляют радиус и массу с грузовысотной характеристикой выбранной конфигурации. Если расстояние можно уменьшить перестановкой, гусёк может оказаться лишним.

Между краном и грузом есть препятствие: проверяют его высоту, расстояние и зазор

Если между краном и рабочей точкой находится здание, парапет или другая конструкция, одного замера высоты недостаточно. Препятствие может ограничивать стрелу, крюковую подвеску, сам груз или траекторию его разворота.

На плане и разрезе фиксируют высоту, ширину и протяжённость препятствия, расстояние до позиции крана и рабочей точки, а также требуемый зазор. Результат проверки должен показать не только достижимость конечной точки, но и возможность провести груз по всей траектории без контакта с объектом.

Когда работу можно выполнить без гуська

Без гуська можно работать, если основная стрела, новая позиция крана или другая модель обеспечивают требуемую геометрию и допустимую массу. Выбор нельзя сводить к одному критерию — высоте, длине стрелы или общему тоннажу.

Таблица отсекает заведомо слабые варианты, но не определяет окончательную схему. Каждый вариант проверяют для одной и той же операции: с одинаковой массой груза, точками работы, препятствиями и условиями площадки.

Основная стрела подходит, если сохраняются геометрия и допустимая масса

Основная стрела подходит, когда крюк достигает всех рабочих точек, груз проходит по требуемой траектории, а допустимая масса подтверждается для каждого значимого радиуса. Большая высота монтажа сама по себе не требует гуська, если доступ к точке прямой и ограничений по геометрии нет.

Работа без дополнительного оборудования упрощает подготовку, но это не критерий допуска. Решение всё равно проверяют по документации конкретного крана и фактическому положению машины на площадке.

Перестановка крана подходит, если можно сократить радиус или убрать препятствие

Перестановка подходит, если новая позиция сокращает рабочий радиус, меняет подход к препятствию или открывает прямую траекторию основной стрелой. Такой вариант рассматривают до выбора гуська, потому что проблема может быть вызвана не конфигурацией крана, а неудачной исходной позицией.

Новая точка установки должна допускать подъезд, размещение крана и опор, рабочую зону и траекторию груза. Если площадка стеснена, ограничена конструкциями или не допускает размещения машины, перестановка не является рабочей альтернативой.

Другая модель подходит, если гусёк не даёт нужной массы или геометрии

Другую модель рассматривают, когда конфигурация с гуськом достигает точки, но не подтверждает допустимую массу, либо когда монтаж дополнительного оборудования невозможен на объекте. Более подходящая основная стрела или иная рабочая конфигурация иногда решает задачу без гуська.

Сравнивать модели только по общему тоннажу нельзя. Для каждой машины проверяют рабочий радиус, высоту, геометрию препятствий, допустимую массу и требования к установке на площадке.

Массу груза проверяют по ГВХ выбранной конфигурации, а не по общему тоннажу крана

Главный риск при выборе гуська — принять номинальную грузоподъёмность крана за допустимую массу в конкретной точке. Последствием может стать выбор конфигурации, которая геометрически достигает места монтажа, но не допускает требуемую нагрузку.

Грузовысотные характеристики, или ГВХ, проверяют для выбранной конфигурации, рабочего радиуса и условий установки. Если параметры документации не совпадают с фактической схемой либо часть данных неизвестна, подъём нельзя подтверждать по общей статье, фотографии или характеристике другой версии крана.

ГВХ основной стрелы нельзя переносить на работу с гуськом

Таблица для основной стрелы не подтверждает работу с гуськом. Дополнительное оборудование изменяет конфигурацию, поэтому проверять нужно тот раздел документации, где указаны именно этот вариант, его режим и соответствующие ограничения.

Перед сопоставлением массы должны совпасть модель крана, конфигурация стрелы, рабочий радиус и условия установки, указанные в документации. Если таблица относится к другой длине, другому варианту гуська или иному режиму, использовать её для решения нельзя.

Решетчатая, телескопическая и управляемая конфигурации проверяются отдельно

Решетчатые, телескопические и управляемые варианты нельзя считать взаимозаменяемыми только потому, что все они называются гуськом. Терминология, доступные положения и режимы зависят от модели и документации производителя.

Для первичной оценки достаточно зафиксировать, какое оборудование предусмотрено для рассматриваемого крана. Полную типологию строить не нужно: требуется найти точное обозначение конфигурации в паспорте, спецификации и ГВХ и проверить данные именно для неё.

При отсутствии документации решение передают инженеру или ответственному специалисту

При отсутствии паспорта, ГВХ или подтверждённой спецификации нельзя определять допустимую массу по похожей модели либо цифрам из другой статьи. Недостаточными данными считаются неизвестная конфигурация, неподтверждённая масса, неясный рабочий радиус и отсутствие размерной схемы объекта.

Инженеру или ответственному специалисту передают исходные размеры, параметры груза и доступную документацию. Статья помогает сформировать этот пакет, но не заменяет расчёт и решение о возможности выполнения подъёма.

Как проверить необходимость гуська по пяти последовательным условиям

Необходимость гуська проверяют последовательно: от рабочей геометрии к документации и организационной реализуемости. Перестановка этапов создаёт ложный ответ — например, подходящая по высоте конфигурация может не пройти по массе или оказаться несобираемой на площадке.

1. Зафиксируйте рабочие точки. Нанесите на план точки отрыва, переноса и установки груза. Результат шага — понятная схема всей операции, а не только конечной позиции.
2. Опишите геометрию. Укажите требуемые отметки, рабочие радиусы, препятствия и зазоры. Результат — разделение трёх причин: нехватки высоты, большого радиуса и обхода препятствия.
3. Проверьте альтернативы. Сопоставьте основную стрелу и возможные позиции крана. Если новая позиция решает геометрию и допустима по площадке, необходимость гуська не подтверждена.
4. Сопоставьте массу с ГВХ. Используйте документацию конкретной конфигурации. Если масса, радиус или режим не подтверждены, технический подбор не завершён.
5. Проверьте доставку и монтаж. Уточните место сборки, доступ и порядок, предусмотренный производителем. Если конфигурацию нельзя подготовить на объекте, геометрически подходящий вариант остаётся нереализуемым.

Этот процесс выявляет, какие данные и проверки нужны дальше. Он не даёт разрешения на выполнение подъёма без документации и решения ответственного специалиста.

Сначала фиксируют геометрию подъёма и альтернативные позиции крана

Геометрию фиксируют до выбора гуська, потому что одинаковая формулировка «не достаёт» может означать разные ограничения. На плане отмечают положение крана, точки отрыва и установки, наиболее удалённые участки траектории, высоты и габариты препятствий.

После этого проверяют, решает ли задачу основная стрела или другая позиция машины. Если перестановка уменьшает радиус либо устраняет препятствие, конфигурацию с гуськом рассматривают только после проверки реализуемости новой позиции.

Затем сопоставляют массу и выбранную конфигурацию с ГВХ

Массу сопоставляют с документацией после того, как определены рабочие точки и радиусы. Иначе невозможно понять, какую строку или режим конфигурации вообще требуется проверять.

В ГВХ должны совпасть модель, вариант стрелы и гуська, рабочий радиус и другие условия, указанные производителем. Несовпадение хотя бы одного определяющего параметра означает, что таблица не подтверждает рассматриваемую схему.

В конце проверяют, можно ли доставить и смонтировать гусёк на площадке

Проверка заканчивается организационными условиями: можно ли доставить оборудование, выделить место для сборки и выполнить подготовку в порядке, предусмотренном для модели. Без этого конфигурация существует только на схеме.

Точное время монтажа нельзя назначать по универсальной цифре. Оно зависит от конкретного оборудования, порядка работ, доступа и условий площадки, поэтому его подтверждают по регламенту или данным ответственного специалиста.

Какие размеры и данные передать для технического подбора гуська

Для технического подбора нужен размерный пакет объекта, груза и операции. Фотографии без привязки дополняют этот пакет, но не заменяют размеры и рабочую схему.

1. Передайте данные груза: массу, габариты, центр тяжести и точки подъёма.
2. Покажите операцию: точки отрыва, переноса и установки, ориентацию груза и наиболее удалённую рабочую точку.
3. Зафиксируйте геометрию: высотные отметки, расстояния, препятствия и требуемые зазоры.
4. Опишите площадку: предполагаемую позицию крана, подъезд и место для монтажа дополнительного оборудования.
5. Приложите план с размерами и фотографии с понятной привязкой к плану.
6. Отдельно перечислите всё, что не удалось измерить или подтвердить.

Неизвестный параметр нельзя заменять оценкой «примерно». Его помечают как неопределённость, чтобы специалист понимал, где требуется дополнительный замер, выезд или документ.

По грузу фиксируют массу, габариты, центр тяжести и точки подъёма

По грузу передают подтверждённую массу, длину, ширину, высоту, положение центра тяжести и предусмотренные точки подъёма. Эти данные нужны не только для проверки допустимой массы, но и для построения фактической траектории.

Если центр тяжести, точки подъёма или один из габаритов неизвестны, это указывают отдельно. Неполный пакет не означает автоматический отказ от схемы, но не позволяет считать технический подбор завершённым.

По операции фиксируют точки отрыва, переноса и установки груза

По операции фиксируют не одну конечную точку, а весь путь груза. На плане отмечают точку отрыва, участки переноса, наиболее удалённое положение и точку установки с требуемой ориентацией.

Конечная точка может быть достижима, но на промежуточном участке груз или подвеска могут приблизиться к препятствию либо выйти на больший рабочий радиус. Поэтому радиусы и зазоры проверяют по значимым положениям всей операции.

По объекту фиксируют препятствия, позицию крана и место монтажа гуська

По объекту передают размеры и положение зданий, парапетов и других препятствий, которые влияют на стрелу, подвеску или груз. Для каждого препятствия нужны высота, расстояние до предполагаемой позиции крана и протяжённость относительно рабочей траектории.

На плане указывают позицию крана, доступ к ней и предполагаемое место монтажа гуська. Если место сборки не определено или доступ к нему не подтверждён, этот пробел фиксируют до подачи техники.

Монтаж гуська может сделать схему нереализуемой: что проверить на площадке

Даже технически подходящая конфигурация может оказаться нереализуемой, если гусёк нельзя доставить, разместить или смонтировать на объекте. Последствия — простой, изменение схемы, повторный подбор либо отказ от запланированного подъёма.

Риск снижают до подачи техники: сверяют место сборки, подъезд, доступ к оборудованию, документацию модели и порядок подготовки. Если порядок монтажа или условия площадки не подтверждены, решение передают ответственному специалисту.

Для сборки проверяют место, доступ и порядок, предусмотренный производителем

Для сборки требуется физическое пространство, доступ техники и возможность выполнить операции, предусмотренные документацией производителя. Общей фразы «место есть» недостаточно: зона может быть ограничена зданиями или недоступна для доставки оборудования.

Проверка должна установить, где размещается гусёк до монтажа, как он поступает к крану и кто отвечает за подготовку конфигурации. Самостоятельно заменять предусмотренный порядок удобной площадочной схемой нельзя.

Время монтажа и демонтажа учитывают как фактор простоя, а не как универсальную цифру

Время монтажа и демонтажа влияет на продолжительность работ, но не имеет одной универсальной величины. Оно меняется в зависимости от модели, исполнения гуська, доступа, организации площадки и предусмотренного порядка операций.

При сравнении вариантов используют подтверждённое время для конкретной конфигурации и условий. Непроверенная оценка может занизить простой и сделать экономическое сравнение неверным.

Гусёк, перестановка или другой кран: какие затраты сравнивать

Сравнивать нужно полную стоимость технически выполнимых вариантов, а не отдельную доплату за гусёк или номинальный тариф другой машины. Сначала подтверждают, что каждый вариант способен выполнить одну и ту же операцию, затем раскладывают затраты по одинаковым статьям.

Проценты экономии и универсальный вывод «гусёк дешевле» или «другая машина выгоднее» без исходных данных не имеют опоры. Сравнение даёт ответ только после технической проверки и для конкретной площадки.

Для варианта с гуськом считают доставку, монтаж, демонтаж и возможный простой

Стоимость варианта с гуськом не равна одной строке доплаты за дополнительное оборудование. В расчёт входят его доставка, подготовка места, монтаж, демонтаж и время, в течение которого техника не выполняет основной подъём.

Отдельно проверяют риск повторной подготовки: если конфигурация не подтверждает массу или не собирается на площадке, оплаченные операции не решают задачу. Поэтому коммерческий расчёт начинают после размерной и документальной проверки.

Для альтернатив считают перестановку, подготовку новой позиции или подачу другой машины

Для перестановки учитывают подготовку новой рабочей позиции, перемещение техники и изменение организации площадки. Если новая точка уменьшает радиус и устраняет препятствие, этот вариант сравнивают с гуськом на одинаковой операции.

Для другой машины считают её подачу и требования к размещению, но не предполагают заранее, что она дороже или дешевле. Переплата чаще возникает не из-за самого варианта, а из-за неполных исходных данных, повторной подачи и простоя после ошибочного подбора.

Фотографии, общий тоннаж и универсальный чек-лист не подтверждают конфигурацию

Фотографии, общий тоннаж и чек-лист полезны для первичной оценки, но не подтверждают возможность подъёма. Ложная уверенность возникает, когда контекстный материал принимают за размерную схему, а общую характеристику — за ГВХ выбранной конфигурации.

Фото без размеров показывает обстановку, но не геометрию подъёма

Фото показывает покрытие, здания, парапеты, подъезд и общую стеснённость площадки. Без размеров оно не подтверждает высоту препятствия, расстояние до позиции крана, рабочий радиус и требуемый зазор. Фотографии становятся полезнее, когда привязаны к плану: указаны точка съёмки, направление и измеренные объекты. Даже в таком виде они дополняют размерный пакет, а не заменяют его.

Общий тоннаж крана не показывает допустимую массу на гуське

Общий тоннаж описывает кран в определённом номинальном контексте, но не отвечает на вопрос о массе на конкретном гуське и рабочем радиусе. Для этого нужна ГВХ именно выбранной конфигурации. Проверяют модель, вариант стрелы и гуська, радиус и условия, указанные в документации. Сходство названий или номинальной грузоподъёмности двух машин не делает их таблицы взаимозаменяемыми.

Чек-лист выявляет пробелы в данных, но не разрешает выполнение подъёма

Чек-лист показывает, какие параметры собраны, а какие ещё требуют замера или подтверждения. Он не рассчитывает допустимую массу, не проверяет документацию и не подтверждает готовность площадки. Исключение одно: чек-лист можно использовать как инструмент первичной квалификации и передачи данных специалисту. Материал не заменяет расчёт, проект работ, паспорт крана, грузовысотные характеристики и решение ответственного лица.
