Как подобрать автокран для монтажа металлоконструкций по расчётному подъёму

Автокран для монтажа металлоконструкций подбирают не по одной массе элемента и не по тоннажу в названии машины. Рабочее решение формируется по цепочке: размерный пакет объекта, матрица всех монтажных операций, расчётный подъём, геометрия, грузовая диаграмма конкретной конфигурации, площадка, основание и траектория движения.

Результатом предварительного подбора должен стать не универсальный ответ вида «нужен кран такого-то класса», а перечень конкретных моделей и конфигураций для инженерной проверки. Если масса, центр тяжести, точки подъёма, положение крана, основание или путь груза неизвестны, подбор нельзя завершать предположениями.

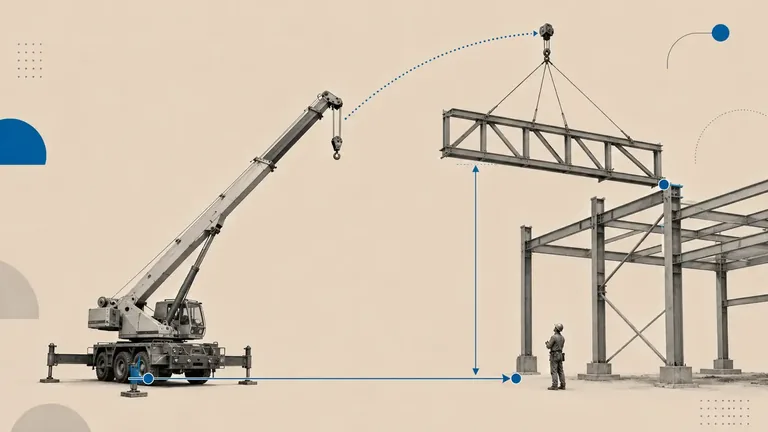

Автокран выбирают по расчётному подъёму, а не по массе самого тяжёлого элемента

Расчётный подъём — это операция, которая предъявляет наиболее жёсткое сочетание требований к рабочей грузоподъёмности, вылету, высоте, конфигурации крана, опорам и траектории. Самый тяжёлый элемент может находиться рядом с краном, тогда как более лёгкая конструкция подаётся дальше, выше или через уже смонтированный каркас.

Почему номинальная грузоподъёмность не показывает возможности крана на рабочем вылете

Номинальная грузоподъёмность не равна массе, которую кран сможет поднять в любой точке рабочей зоны. Рабочая грузоподъёмность определяется для конкретного вылета, длины стрелы, положения опор, рабочего сектора и других параметров конфигурации, указанных в документации изготовителя.

Ошибка возникает, когда тоннаж в названии машины воспринимают как универсальную характеристику. Такой подход не отвечает на главный вопрос: проходит ли полная поднимаемая система в расчётном положении по грузовой диаграмме конкретной модели.

Предварительный выбор по классу допустим только для грубой фильтрации парка. Он не подтверждает возможность подъёма и не заменяет проверку рабочей грузоподъёмности.

Как лёгкий, но удалённый или высокий элемент становится расчётным

Более лёгкий элемент становится расчётным, когда для его монтажа требуется больший вылет, высота или сложная траектория. Определяющей может оказаться операция у дальней оси здания, подача через каркас, разворот длинномерной конструкции или удержание элемента до завершения фиксации.

Сравнивать нужно не отдельные максимумы, а каждую монтажную операцию целиком. Масса, вылет, высота, положение опор и препятствия относятся к одной строке матрицы, потому что именно их сочетание определяет применимость крана.

Операция с максимальной массой не получает автоматического приоритета. Она становится расчётной только после сопоставления с остальными подъёмами.

Почему предварительный тоннажный класс не заменяет проверку модели

Тоннажный класс не фиксирует фактическую конфигурацию машины. Две модели одного класса могут иметь разные грузовые диаграммы, длины стрелы, варианты установки опор, рабочие сектора и площадочные требования.

Предварительный класс используют как вход в следующий этап: выбрать несколько моделей, получить их документацию и проверить каждую по расчётным операциям. Если конкретная модель не определена, нельзя переносить на неё значения из таблицы другой машины или из общей статьи.

Минимально достаточным считается не самый маленький кран из доступного класса, а конкретная конфигурация, которая проходит все проверки объекта. Это заключение требует подтверждения по первичной документации и исходным данным площадки.

Какие данные по металлоконструкциям и площадке нужны до расчёта

До расчёта собирают размерный пакет объекта, в котором каждая величина имеет источник, единицу измерения и статус достоверности. Последовательность такая:

1. Зафиксировать параметры каждого поднимаемого элемента и оснастки.
2. Нанести маршрут, стоянку крана, точки отрыва и установки на план.
3. Отметить рабочее пятно, опоры, основание и препятствия.
4. Разделить подтверждённые, оценочные и неизвестные данные.
5. Привязать фотографии к конкретным точкам и направлениям съёмки.

Что зафиксировать по каждому элементу: массу, габариты, центр тяжести и точки подъёма

По каждому элементу фиксируют массу, габариты, положение центра тяжести, точки подъёма и предусмотренную оснастку. Массу самой металлоконструкции нельзя использовать отдельно от массы стропов, траверсы и других грузозахватных приспособлений, входящих в поднимаемую систему.

Габариты нужны не только для проверки высоты. Длина, ширина и ориентация элемента влияют на его поворот, проход между препятствиями и положение точки подвеса относительно оси крана. Центр тяжести и точки подъёма должны иметь подтверждение в проектных данных или монтажной схеме. Если они неизвестны, нельзя назначать их по фотографии или общему описанию конструкции.

Для каждой позиции в перечне элементов нужен однозначный идентификатор. Этот же идентификатор используют на плане, в матрице подъёмов и в монтажной последовательности, чтобы не смешать параметры разных деталей.

Какие размеры снять на маршруте, стоянке и у монтажных точек

Размеры снимают отдельно для проезда, рабочего положения крана и движения груза. Проходимый въезд не означает, что на выбранной стоянке хватит места для опор, поворотной части и рабочего сектора.

В размерный пакет включают:

• маршрут от въезда до предполагаемой стоянки;


• ширину и высоту проездов, сужения и повороты;


• границы рабочего пятна;


• положение предполагаемой оси вращения крана;


• точки отрыва, промежуточные положения и точки установки;


• высотные и боковые препятствия;


• расположение зданий, ограждений, ЛЭП, выемок и складированных материалов;


• сведения об основании, покрытиях и подземных конструкциях.



Размеры должны быть привязаны к одному плану и понятной системе координат. Набор разрозненных замеров без указания, между какими точками они получены, нельзя воспроизвести при проверке другой моделью крана.

Как отмечать подтверждённые, оценочные и неизвестные данные

Каждому параметру присваивают статус: подтверждённый, оценочный или неизвестный. Подтверждённое значение имеет проверяемый источник; оценочное используется только для предварительной фильтрации; неизвестное фиксируется как ограничение, а не заменяется удобным предположением.

В реестре исходных данных указывают:

Неизвестная критическая величина останавливает соответствующую ветку подбора. Например, без массы нельзя проверить нагрузку, без геометрии — вылет и траекторию, без данных основания — допустимость установки опор.

Почему фотографии работают только вместе с планом и размерной привязкой

Фотография показывает обстановку, но не даёт воспроизводимой геометрии без масштаба и точки съёмки. По общему кадру нельзя достоверно определить расстояние до здания, высоту препятствия, размер рабочего пятна или положение подземной конструкции.

Каждый снимок привязывают к плану: отмечают место камеры, направление съёмки и объект, который подтверждает фотография. Для критических мест рядом указывают измеренный размер или ссылку на соответствующий замер.

Спутниковый снимок и обзорные фотографии подходят для первичной ориентации. Они не заменяют план с размерами, данные основания и схему монтажных точек.

Матрица подъёмов показывает, какая операция определяет выбор крана

Матрица подъёмов превращает перечень металлоконструкций в набор проверяемых монтажных операций. Одна строка описывает один подъём от исходного положения до фиксации и связывает груз, геометрию, конфигурацию крана, площадку и препятствия.

Какие строки и столбцы включить в матрицу монтажных подъёмов

Строки матрицы формируют по операциям, а не только по типам элементов. Один и тот же элемент может потребовать нескольких строк, если меняются точка установки, положение крана, ориентация или последовательность монтажа.

Минимальный состав матрицы:

Заполнять результат проверки до получения исходных данных нельзя. В ячейке фиксируют не предположение, а один из понятных статусов: проходит по проверенной документации, не проходит, требуется уточнение или проверка заблокирована неизвестным параметром.

Как сравнить операции по массе, вылету, высоте, конфигурации и траектории

Операции сравнивают по сочетанию параметров, потому что каждый из них ограничивает разные части решения. Масса и вылет определяют точку проверки грузовой диаграммы; высота и длина стрелы влияют на геометрию; положение опор и сектор задают допустимую конфигурацию; препятствия определяют физическую выполнимость пути.

Последовательность сравнения:

1. Проверить полноту и статус исходных данных по каждой строке.
2. Выделить операции с наибольшей полной массой.
3. Отдельно выделить операции с максимальным вылетом и высотой.
4. Найти строки со стеснённой конфигурацией опор или ограниченным рабочим сектором.
5. Отметить подъёмы со сложной ориентацией и препятствиями.
6. Проверить выбранные модели по каждой критической строке, а не по сводному максимуму.

Сведение всех строк к одной условной формуле рейтинга создаёт ложную точность. Операция может быть некритичной по массе, но блокирующей по траектории или площадке.

Как выделить расчётный подъём без выбора по одному максимуму

Расчётный подъём выделяют после проверки того, какая операция первой исключает модель или требует наиболее жёсткой конфигурации. На разных этапах могут появиться несколько расчётных операций: одна определяет грузовую диаграмму, другая — длину стрелы, третья — площадку или траекторию.

Практический результат матрицы — не одна «самая сложная» строка любой ценой, а набор определяющих строк для проверки. Если модель проходит тяжёлый ближний подъём, но не проходит лёгкий дальний, расчётным для грузовой диаграммы становится дальний подъём.

Расчётная операция может измениться после уточнения положения крана, последовательности монтажа или конфигурации опор. Поэтому матрицу обновляют вместе с исходными данными, а не фиксируют один раз в начале.

Как определить рабочий вылет и требуемую высоту для расчётного подъёма

Рабочий вылет и требуемую высоту определяют по фактической геометрии каждой критической операции. Процесс состоит из четырёх действий:

1. Зафиксировать предполагаемую ось вращения крана.
2. Нанести точки отрыва, промежуточные положения и точку установки.
3. Определить вылет для каждого критического положения точки подвеса.
4. Сложить высотные составляющие для каждого положения и проверить препятствия.

Рабочий вылет измеряют от оси вращения до точки подвеса

Рабочий вылет измеряют по горизонтали от оси вращения крана до вертикали, проходящей через точку подвеса груза. Расстояние до края здания, опоры колонны или центра элемента не заменяет этот размер, если точка подвеса находится в другом положении.

Для одной операции фиксируют не только вылет в точке установки. Проверке подлежат точка отрыва, поворот, перенос и положение при фиксации, потому что максимальный вылет может возникнуть между началом и концом движения.

Положение оси крана нельзя назначать без проверки стоянки и опор. Сдвиг машины уменьшает один вылет, но может увеличить другой, сузить рабочее пятно или создать конфликт с препятствием.

Требуемая высота включает груз, строповку и монтажную отметку

Требуемая высота определяется положением точки подвеса, а не только отметкой места установки металлоконструкции. В расчётную геометрию входят высота монтажной отметки, габарит элемента в заданной ориентации, геометрия строповки и необходимость пройти над препятствиями.

Высоту проверяют по отдельным положениям груза. Конструкция может быть поднята выше конечной отметки для переноса или разворота, а затем опущена в монтажное положение.

Универсальный запас по высоте без привязки к элементу и схеме строповки использовать нельзя. Нужная высота должна следовать из конкретной геометрии и применимой монтажной схемы.

Длина стрелы не равна рабочему вылету и не доказывает достижимость точки

Длина стрелы — геометрический параметр крана, а рабочий вылет — горизонтальное расстояние до точки подвеса. Одинаковая длина стрелы может соответствовать разным вылетам и высотам в зависимости от её положения.

Достижение конечной точки стрелой не подтверждает возможность переноса груза. Стрела, груз или поворотная часть могут пересечь препятствие, а необходимая конфигурация машины — не поместиться на площадке.

Проверку геометрии нельзя заканчивать фразой «стрелы хватает». Нужно подтвердить рабочий вылет, высоту, грузовую диаграмму и три контура движения для всей операции.

Как проверить конкретную модель и конфигурацию по грузовой диаграмме

Грузовую диаграмму читают только после фиксации модели, конфигурации и расчётного положения. Проверка проходит последовательно:

1. Зафиксировать вариант установки крана.
2. Выбрать первичную диаграмму именно для этой модели и конфигурации.
3. Найти рабочую грузоподъёмность для требуемых вылета, длины стрелы и сектора.
4. Повторить проверку для всех критических положений и операций.

Какие параметры конфигурации сверить до чтения диаграммы

До чтения диаграммы сверяют модель автокрана, длину стрелы, положение выносных опор, противовес, рабочий сектор и наличие гуська, если он предусмотрен выбранной схемой. Любое расхождение между фактической конфигурацией и заголовком диаграммы делает вывод неприменимым.

Конфигурацию площадки проверяют одновременно с конфигурацией диаграммы. Если на объекте опоры можно установить только иначе, чем принято в выбранной таблице, нельзя продолжать расчёт по удобному варианту полного развёртывания.

Название модели должно совпадать полностью. Похожий индекс, одинаковый тоннажный класс или внешне сходная машина не подтверждают идентичность грузовой характеристики.

Как найти в диаграмме рабочую грузоподъёмность для расчётного положения

Рабочую грузоподъёмность находят по требуемому вылету, длине стрелы, положению опор, рабочему сектору и другим параметрам, указанным в документации конкретного крана. С полученным значением сопоставляют полную поднимаемую массу, а не только массу металлоконструкции.

Если точного расчётного положения в представленной таблице нет, нельзя выбирать более выгодное соседнее значение без правила из документации изготовителя. Способ чтения промежуточных значений должен следовать из первичного источника.

Прохождение одной точки по диаграмме подтверждает только эту точку в этой конфигурации. Оно не подтверждает площадку, основание, траекторию и остальные операции.

Почему нужно проверить все рабочие положения, а не одну точку

Одна монтажная операция включает несколько положений груза, и наиболее жёсткое из них может находиться между отрывом и установкой. При повороте меняются вылет, ориентация элемента, рабочий сектор и расстояния до препятствий.

Проверку повторяют для всех критических положений, отмеченных в матрице. Если последовательность движения изменили, соответствующие строки и точки проверяют заново. Одна успешно проверенная операция не распространяется на весь монтаж. Кран может пройти монтаж ближайших колонн и не пройти подачу дальней балки или фермы.

Какие данные нельзя переносить между моделями и конфигурациями

Между моделями нельзя переносить рабочую грузоподъёмность, допустимую конфигурацию опор, рабочие сектора, варианты противовеса и геометрию стрелы. Даже внутри одной модели разные варианты установки могут иметь отдельные диаграммы.

Нельзя использовать значения из статьи конкурента, рекламной таблицы или карточки класса как доказательство. Для окончательной проверки нужен первичный документ изготовителя, соответствующий конкретной машине и конфигурации.

Если документация не идентифицирована или её применимость не подтверждена, модель остаётся в статусе «требует проверки». Такой статус лучше ложного положительного решения.

Центр тяжести и строповка меняют массу и геометрию подъёма

Неучтённая оснастка или неизвестный центр тяжести делают проверку неполной даже при корректных вылете и грузовой диаграмме. Последствием может стать неверная полная масса, другая ориентация элемента или невозможность пройти запланированную траекторию.

Масса стропов и траверсы входит в поднимаемую систему

Полная поднимаемая масса включает металлоконструкцию и фактически применяемые грузозахватные приспособления. Массу стропов, траверсы и другой оснастки берут из ведомости или подтверждённых данных, а не из универсального диапазона.

Оснастка влияет не только на массу. Её геометрия меняет высоту точки подвеса и может увеличить требуемую высоту подъёма. Если состав оснастки не определён, грузовую диаграмму нельзя считать проверенной. Сначала согласуют схему строповки и фактический комплект приспособлений.

Центр тяжести и точки подъёма определяют ориентацию элемента

Центр тяжести определяет положение элемента под подвесом, а точки подъёма — геометрию строповки и возможную ориентацию при переносе. Ошибка в этих данных меняет положение груза относительно стрелы и препятствий.

Точки подъёма нельзя назначать по удобству размещения крана. Они должны следовать из проектных данных, монтажной схемы и допустимой работы самого элемента. Неизвестный или смещающийся центр тяжести требует остановить самостоятельный подбор. Ответственный специалист должен подтвердить схему подъёма до проверки траектории и допуска операции.

Удержание элемента при фиксации остаётся частью расчётной операции

Монтажная операция не заканчивается в момент, когда элемент достиг проектной отметки. Кран может продолжать удерживать конструкцию во время наведения, временного закрепления и фиксации.

В матрице подъёмов положение при фиксации описывают отдельно, если оно отличается по вылету, ориентации или рабочему сектору. Нагрузку нельзя считать снятой до момента, предусмотренного монтажной последовательностью.

Роли крановщика, стропальщика и монтажной бригады должны быть согласованы до подачи техники. Неопределённый порядок сигналов и фиксации превращает технически проверенный подъём в организационно неподготовленную операцию.

Площадка и основание могут исключить кран, который проходит по диаграмме

Грузовая диаграмма не подтверждает, что кран можно доставить, установить и безопасно опереть в выбранной точке. Площадочная проверка должна подтвердить маршрут, рабочее пятно, положение опор и способность основания воспринимать фактические реакции.

Проезд к стоянке и рабочее пятно проверяют раздельно

Маршрут проезда отвечает на вопрос, сможет ли машина добраться до стоянки. Рабочее пятно отвечает на другой вопрос: поместятся ли кран, опоры, поворотная часть и рабочий сектор без конфликта с объектами площадки.

Для маршрута фиксируют ширину, высоту, повороты, уклоны, покрытие и препятствия. Для рабочего пятна наносят ось вращения, контур машины, положения опор, зону поворота и границы рабочего сектора. Проходимый маршрут не компенсирует тесную стоянку. И наоборот, свободное рабочее пятно бесполезно, если машина не может попасть к нему в требуемой конфигурации.

Положение опор и рабочий сектор должны соответствовать выбранной конфигурации

Фактическое положение опор должно совпадать с конфигурацией, по которой проверена грузовая диаграмма. Если одну опору блокирует выемка, здание, коммуникация или граница площадки, нельзя считать, что кран работает как при полном развёртывании.

На плане показывают каждую опору и рабочий сектор. Проверяют не только размещение опорных точек, но и доступность зоны для подкладок, отсутствие конфликтов с подземными конструкциями и возможность сохранить выбранную позицию машины.

Частичное выдвижение опор требует документации для фактической конфигурации. Если такой вариант не подтверждён для конкретной модели, нужен другой вариант установки или другая техника.

Основание проверяют по опорной реакции, допустимой нагрузке и площади распределения

Проверка основания строится по цепочке: опорная реакция выбранной конфигурации → допустимая нагрузка основания → требуемая площадь распределения → прочность и жёсткость применяемого решения. Общая характеристика «грунт плотный» не заменяет эту цепочку.

Опорные реакции должны относиться к конкретному крану, конфигурации и рабочему положению. Допустимую нагрузку основания подтверждают данными площадки, проекта или обследования.

Размер и конструкцию подкладок нельзя назначать по универсальной таблице без проверки исходных данных. Если реакция или несущая способность неизвестны, решение по опиранию требует инженерного подтверждения.

Неизвестный грунт, пустоты и края выемок требуют инженерной проверки

Неизвестное основание нельзя считать пригодным по внешнему виду. Под покрытием могут находиться слабый грунт, подземные коммуникации, пустоты, перекрытия или другие конструкции, которые не видны при осмотре.

Края выемок и локальные участки основания рассматривают отдельно, потому что общие данные по площадке могут не описывать конкретную точку опоры. Расстояния и допустимые нагрузки должны подтверждаться применимыми проектными или расчётными данными.

Самостоятельную оценку прекращают, если нет подтверждения основания, опорных реакций или фактической зоны установки. До получения этих данных подачу техники в выбранное положение не подтверждают.

Траектория стрелы, груза и поворотной части проверяется отдельно от грузоподъёмности

Достаточная рабочая грузоподъёмность не доказывает, что движение физически выполнимо. Для каждой операции проверяют три самостоятельных контура: стрелу, груз и поворотную часть крана вместе с опорами.

Контур стрелы проверяет высотные и боковые препятствия

Контур стрелы проверяют на всём пути от исходного положения до завершения фиксации. В него входят высотные и боковые препятствия: здания, ограждения, ЛЭП, смонтированные конструкции и другие объекты, нанесённые на план.

Конечное положение стрелы не описывает её промежуточное движение. При подъёме и повороте отдельный участок стрелы может приблизиться к препятствию раньше, чем груз достигнет критической точки. Точные минимальные расстояния нельзя брать из общей статьи. Они должны следовать из применимой документации, проекта и условий конкретной операции.

Контур груза учитывает поворот, ориентацию и уже смонтированный каркас

Контур груза строят по полным габаритам элемента в каждой предусмотренной ориентации. Точка подвеса может проходить свободно, тогда как край балки, фермы или колонны пересекает каркас, ограждение или складированные материалы.

Последовательность монтажа меняет траекторию. Путь, свободный в начале работ, может быть закрыт уже установленными элементами к моменту следующего подъёма. Если элемент требуется разворачивать в воздухе, этот поворот включают в отдельные критические положения матрицы. Нельзя проверять только начальную и конечную ориентацию.

Контур поворотной части и опор проверяют на всём рабочем секторе

Поворотная часть крана и опоры могут конфликтовать с объектами, которые не пересекают ни стрела, ни груз. Поэтому их контур проверяют по всему используемому сектору, а не только в положении перед началом подъёма.

На плане показывают зону поворота, положение опор, границы проезда персонала и расположение материалов. Если сектор ограничен, это ограничение должно совпадать с конфигурацией, принятой в грузовой диаграмме и монтажной схеме.

При пересечении любого из трёх контуров нужно изменить позицию крана, последовательность монтажа, ориентацию элемента или тип техники. Продолжать расчёт с предположением, что препятствие «будет пройдено на месте», нельзя.

Когда нужен другой тип техники или специальная схема подъёма

Другой тип техники рассматривают, когда автокран не проходит не только по грузовой диаграмме, но и по задаче, площадке, мобильности или траектории. Сравнение служит предварительной развилкой и не заменяет проверку конкретной модели.

Таблица не ранжирует варианты от лучшего к худшему. Она показывает, какой новый набор ограничений появляется при смене типа техники.

КМУ рассматривают отдельно, если задача совмещает перевозку и подъём

КМУ рассматривают как отдельный вариант, когда одна машина должна доставить элемент и выполнить подъём. Это не означает, что КМУ автоматически заменяет автокран: проверке подлежат конкретная машина, рабочая геометрия, площадка, масса с оснасткой и траектория.

Решение по КМУ нельзя принимать только по удобству одной подачи. Если монтаж требует удержания, большого рабочего вылета, сложной ориентации или нескольких позиций, вся последовательность должна быть проверена отдельно.

Гусеничный или более крупный кран выбирают по площадке, геометрии и мобилизации

Гусеничный или более крупный кран выбирают только после выявления конкретного ограничения исходной схемы. Причиной может быть непрохождение расчётной операции, невозможность работать из доступной позиции или необходимость другой модели перемещения по площадке.

Более крупная машина не устраняет ограничение автоматически. Она может потребовать иной маршрут, большее рабочее пятно, другое основание и новую проверку траектории. Гусеничный кран нельзя рассматривать как ещё один класс автокрана. Для него формируется отдельная схема площадки, мобилизации и работы.

Спаренный подъём требует отдельной инженерной схемы

Спаренный подъём нельзя рассчитывать простым сложением грузоподъёмностей двух кранов. Операция требует отдельного распределения нагрузки, согласования движений, конфигураций и последовательности действий.

Краткого решения внутри общей статьи недостаточно. Если один кран не проходит выбранную схему и рассматривается совместная работа двух машин, самостоятельный подбор прекращают и передают операцию на отдельную инженерную проработку.

Почему монтажная смена срывается даже при правильном подборе крана

Технически подходящая модель не предотвращает простой, если площадка, оснастка, последовательность и роли участников не готовы к моменту подачи. Диагностику строят по схеме: проблема → вероятная причина → последствие → проверка → решение.

Кран не может выставить опоры: проверить стоянку и основание

Проблема возникает, когда реальное рабочее пятно отличается от плана или данные основания не подтверждены. Причиной может быть недостаток места, препятствие в точке опоры, слабое основание, подземная конструкция или невозможность использовать конфигурацию, принятую в диаграмме.

Последствие — отказ от выбранной позиции, перестановка, ожидание подготовки площадки или повторный подбор техники. До подачи проверяют план стоянки, контур каждой опоры, данные основания и соответствие фактической конфигурации документации крана.

Если положение опор или несущая способность остаются неизвестными, технику нельзя считать готовой к установке в этой точке.

Кран проходит по массе, но не по вылету: пересчитать расчётную операцию

Проблема возникает, когда модель выбрана по массе элемента, а фактический вылет определён позже. Причиной может быть неверная позиция оси крана, пропущенная дальняя монтажная точка или расчёт только по самому тяжёлому элементу.

Последствие — невозможность выполнить часть монтажной последовательности при уже поданной машине. Проверяют матрицу подъёмов, точки подвеса, положение крана и грузовую диаграмму конкретной конфигурации.

Решение не сводится к автоматическому увеличению тоннажного класса. Сначала пересматривают позицию, последовательность и исходные данные, затем сравнивают конкретные модели.

Траектория пересекает препятствие: пересмотреть позицию, последовательность или тип техники

Проблема возникает, когда проверена конечная точка, но не весь путь стрелы, груза и поворотной части. Причиной может быть уже смонтированный каркас, изменение ориентации элемента, ограждение, здание или складированные материалы.

Последствие — остановка подъёма после начала операции либо невозможность подать элемент в проектное положение. Проверяют три контура по всем критическим положениям и обновляют схему с учётом фактической последовательности монтажа.

Если свободный путь нельзя подтвердить, меняют позицию, порядок установки, ориентацию груза или тип техники. Продолжать операцию по визуальной оценке нельзя.

Бригада и оснастка не готовы: зафиксировать роли, связь и готовность до подачи

Проблема возникает, когда к началу смены не подтверждены оснастка, точки подъёма, готовность монтажной точки и порядок сигналов. Причина находится не в характеристиках крана, а в организации операции.

Последствие — ожидание, повторная строповка, изменение схемы на площадке и простой техники. До подачи фиксируют, кто подтверждает массу и оснастку, кто отвечает за строповку, кто принимает монтажную точку и каким порядком передаются сигналы крановщику.

Технические ошибки увеличивают стоимость смены через ожидание, перестановки, лишний тоннаж и повторную мобилизацию. Точные суммы зависят от договорных условий и не могут выводиться из общей схемы подбора.

Где заканчивается предварительный подбор и начинается инженерное подтверждение

Предварительный подбор формирует исходные данные, расчётные операции и перечень моделей для проверки. Он не подтверждает допустимость подъёма без первичной документации, проектной схемы и данных конкретного объекта.

Предварительная оценка формирует shortlist, но не разрешение на работу

Предварительно можно собрать размерный пакет, построить матрицу подъёмов, определить критические положения и исключить заведомо неподходящие варианты. Результатом становится короткий лист конкретных моделей и конфигураций, а не разрешение на выполнение операции.

Слабым результатом считается рекомендация по тоннажному классу без модели, диаграммы и положения опор. Такой вывод не показывает, по каким операциям и условиям техника была проверена. Окончательное решение должен подтвердить ответственный специалист на основании применимых документов и данных объекта.

Какие документы и первичные данные подтверждают окончательный выбор

Окончательный выбор подтверждают документы, относящиеся к конкретной машине, грузу и площадке. В цепочку доказательств входят:

• грузовая диаграмма и руководство изготовителя для выбранной модели и конфигурации;


• ППР или монтажная схема, описывающая последовательность и положение груза;


• подтверждённые данные массы, центра тяжести, точек подъёма и оснастки;


• план площадки с положением крана, опор, препятствий и рабочих секторов;


• подтверждённые данные основания;


• актуальная матрица подъёмов с результатами проверок и реестром неизвестных.



Скриншот таблицы без идентификации модели и конфигурации не является достаточным подтверждением. То же относится к ориентировочным классовым рекомендациям и цифрам из чужой статьи.

Какие неизвестные блокируют подачу техники

Подачу техники блокируют неизвестные, без которых нельзя проверить нагрузку, геометрию, опирание или траекторию. К ним относятся масса, центр тяжести, точки подъёма, состав оснастки, размеры стоянки, фактическая конфигурация опор, состояние основания и критические препятствия.

Неизвестные заносят в отдельный реестр с указанием, какую проверку они блокируют и кто должен предоставить подтверждение. Замена неизвестного средним, типовым или удобным значением создаёт неподтверждённый результат.

Если неизвестна хотя бы одна величина, влияющая на безопасность конкретной операции, эту операцию не переводят в статус готовой к выполнению.

Точные погодные, нормативные и расчётные пороги берут только из применимых источников

Точные ограничения по погоде, уклону, расстояниям, нагрузке основания и специальным подъёмам должны иметь источник и область применимости. Универсальная цифра без указания модели, операции, документа и условий не подтверждает решение.

Для погодных ограничений используют документацию конкретной техники и применимую проектную документацию. Для основания — данные объекта и расчёт опирания. Для расстояний и специальных операций — актуальные требования, относящиеся к конкретному сценарию.

Чужая статья, рекламная таблица или устная оценка без исходных данных являются слабым доказательством. Если применимый источник не найден, точный порог не назначают самостоятельно.
