Автокран или манипулятор: что выбрать для погрузки, перевозки и монтажа

Манипулятор выбирают, когда одна машина может забрать груз, перевезти его на своей платформе и выполнить все подъёмы в требуемой рабочей зоне.

Связку «грузовой автомобиль + автокран» выбирают, когда груз уже находится на объекте, партия не проходит одним рейсом, монтаж занимает значительную часть смены либо КМУ не проходит по борту, рабочему вылету, грузовой таблице или площадке.

Выбор по одной массе груза, номинальному тоннажу или числу этажей даёт ложный результат. Сначала проверяют техническую допустимость обеих схем. Затем сравнивают число машин, рейсов, установок опор, ожиданий и перестановок.

Быстрый выбор по сценарию работ

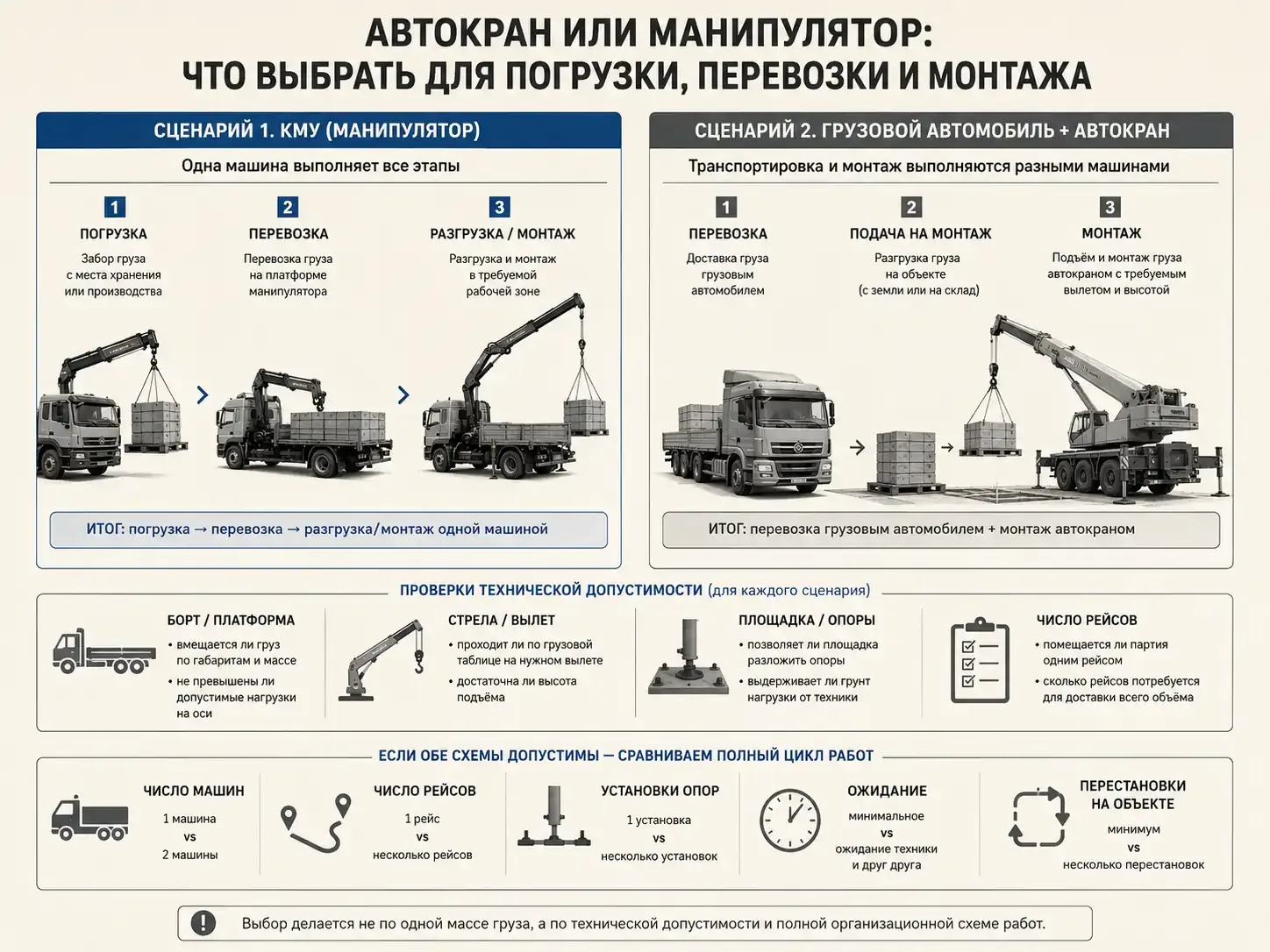

Главная ошибка — сравнивать одну КМУ только с одним автокраном. Автокран не перевозит груз на собственной платформе, поэтому сравнивают две полные схемы: «одна КМУ» и «грузовой автомобиль + автокран».

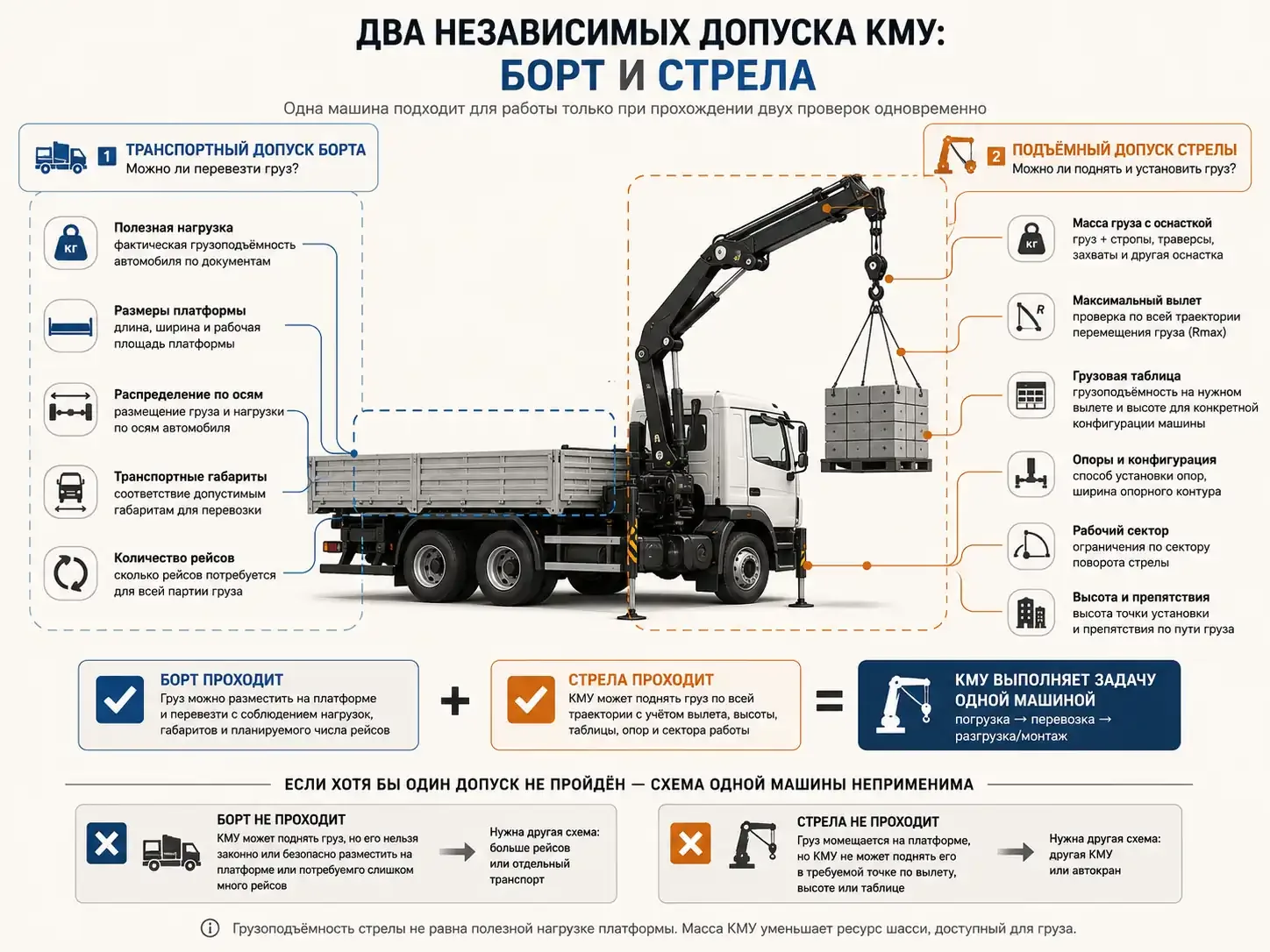

Два независимых допуска КМУ: борт и стрела

КМУ закрывает работу одной машиной только при одновременном прохождении двух проверок.

Транспортный допуск борта включает:

• фактическую полезную нагрузку автомобиля;
• длину, ширину и рабочую площадь платформы;
• размещение груза и распределение нагрузки по осям;
• транспортные габариты;
• количество рейсов для всей партии.

Подъёмный допуск стрелы включает:

• массу груза вместе со стропами, траверсой, захватами и другой подвешенной оснасткой;
• максимальный рабочий вылет по всей траектории;
• длину и конфигурацию стрелы;
• грузовую таблицу конкретной машины;
• конфигурацию опор и рабочий сектор;
• высоту точки установки и препятствия по пути груза.

Грузоподъёмность стрелы не равна полезной нагрузке платформы. Например, стандартная установка PALFINGER PK 53002 SH имеет собственную массу 4 155 кг, максимальную грузоподъёмность 18 200 кг, гидравлический вылет 21 м и стандартную ширину опорного контура 7,8 м.

Масса установки входит в массу автомобиля и уменьшает ресурс шасси, доступный для груза. Полезную нагрузку определяют по документам конкретного автомобиля и его фактической комплектации. Провал одного допуска исключает схему одной машины. КМУ может поднять груз, который нельзя законно и безопасно разместить на её платформе. Обратная ситуация встречается так же часто: груз помещается на борту, но стрела не поднимает его в наиболее удалённой точке.

Универсального порога по тоннам не существует

Правило «до X тонн — манипулятор, выше — автокран» неверно для класса техники. Производители выпускают КМУ с существенно разными характеристиками. Для этой статьи редакция ИТТ18 сопоставила официальные параметры двух тяжёлых погрузочных кранов:

• PALFINGER PK 53002 SH: максимальный грузовой момент 50,1 т·м, максимальная грузоподъёмность 18,2 т, гидравлический вылет 21 м, масса стандартной установки 4 155 кг;
• HIAB X-HiPro 858: класс 80 т·м, горизонтальный вылет до 34,5 м с гуськом и вертикальный вылет до 38 м.

Эти цифры доказывают только одно: границу между КМУ и автокраном нельзя проводить по абстрактной массе груза. Реальный выбор ограничивается доступным парком подрядчика, компоновкой автомобиля, грузовой таблицей, площадкой и транспортной задачей.

Параметры PALFINGER и HIAB не являются характеристиками техники ГК «ИТТ». В собственном парке компании есть автокраны и автомобили КАМАЗ с КМУ; конкретная единица подбирается по документам машины и исходным данным заказа.

Рабочий вылет проверяют по всей траектории, а не только в точке установки

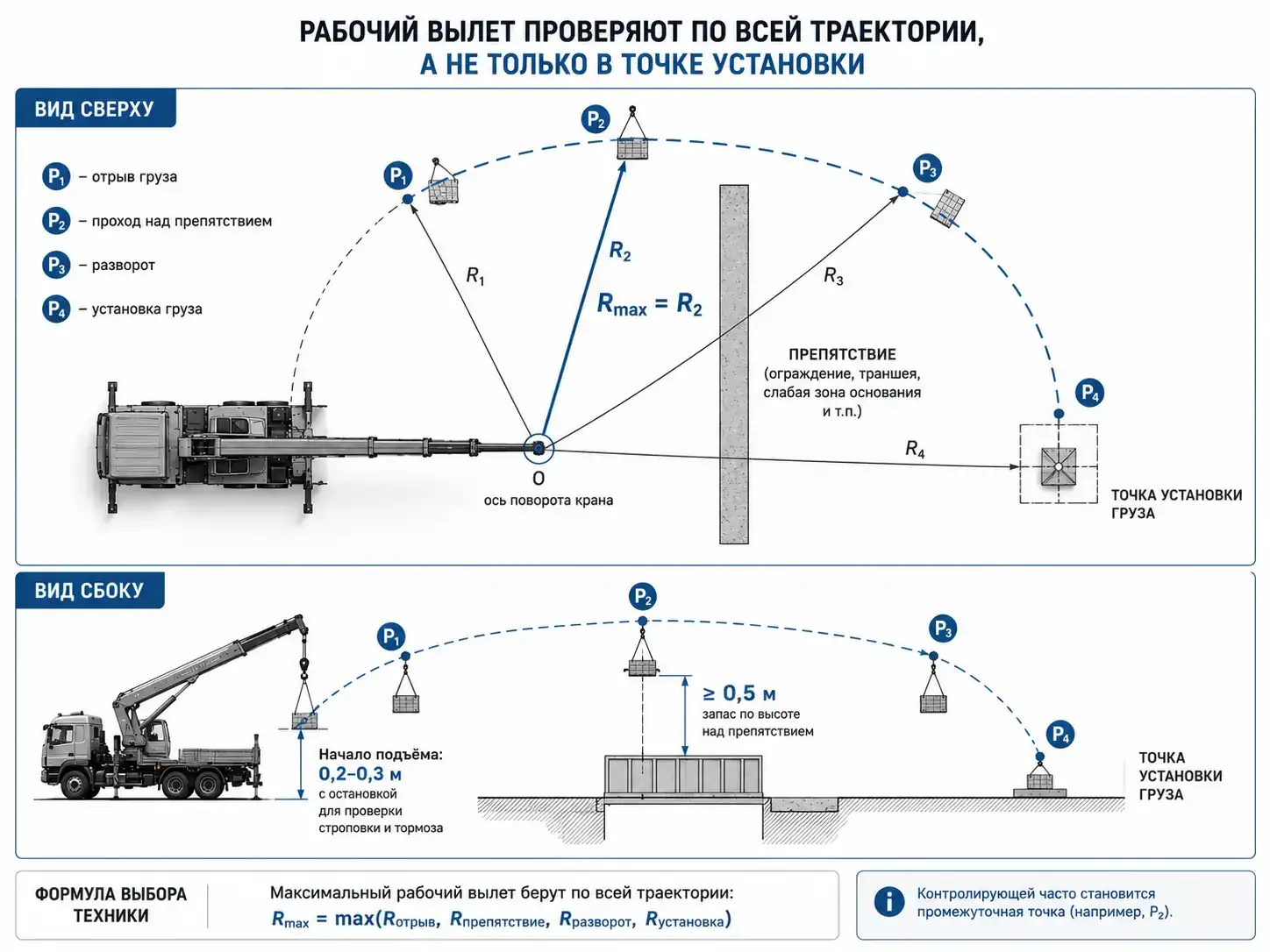

Рабочий вылет — горизонтальное расстояние от оси вращения крана до вертикальной проекции точки подвеса груза. Для выбора техники берут максимальное значение по всей операции:

R_max = max(R_отрыв, R_препятствие, R_разворот, R_установка)

Контролирующей часто становится промежуточная точка. Ограждение, траншея, слабая зона основания или невозможность поставить машину вплотную к зданию увеличивают расстояние до груза. В результате небольшой по массе груз может потребовать более производительную машину.

Для работ на опасных производственных объектах Приказ Ростехнадзора № 461 устанавливает измеримые требования к траектории: груз перемещают не менее чем на 0,5 м выше встречающихся предметов; начало подъёма выполняют на 0,2–0,3 м с остановкой для проверки строповки и тормоза. Эти значения влияют на требуемую высоту крюка и геометрию прохода над препятствием.

Разбор ИТТ18: почему паспортные 25 т не означают 25 т на рабочем вылете

Редакция ИТТ18 проверила официальную грузовую таблицу автокрана SANY STC250. Таблица составлена для полностью выдвинутых опор 6,2 м, поворота 360°, противовеса 3,8 т, ровного и твёрдого основания. Указанные значения включают массу крюка и подвесных элементов.

В таблице номинальные 25 000 кг доступны на радиусе 3–3,5 м при короткой стреле. На радиусе 8 м допустимая нагрузка составляет от 6 150 до 10 000 кг в зависимости от длины стрелы. На радиусе 12 м таблица содержит значения от 4 380 до 5 500 кг.

Расчёт отношения:

25 000 / 5 500 = 4,55
25 000 / 4 380 = 5,71

Пример нельзя переносить на другой автокран, КМУ или иную конфигурацию. Его функция — показать механизм выбора: строку берут по рабочему радиусу, колонку — по фактической длине стрелы, а условия над таблицей должны совпадать с положением машины на объекте.

Площадка способна изменить предварительный выбор

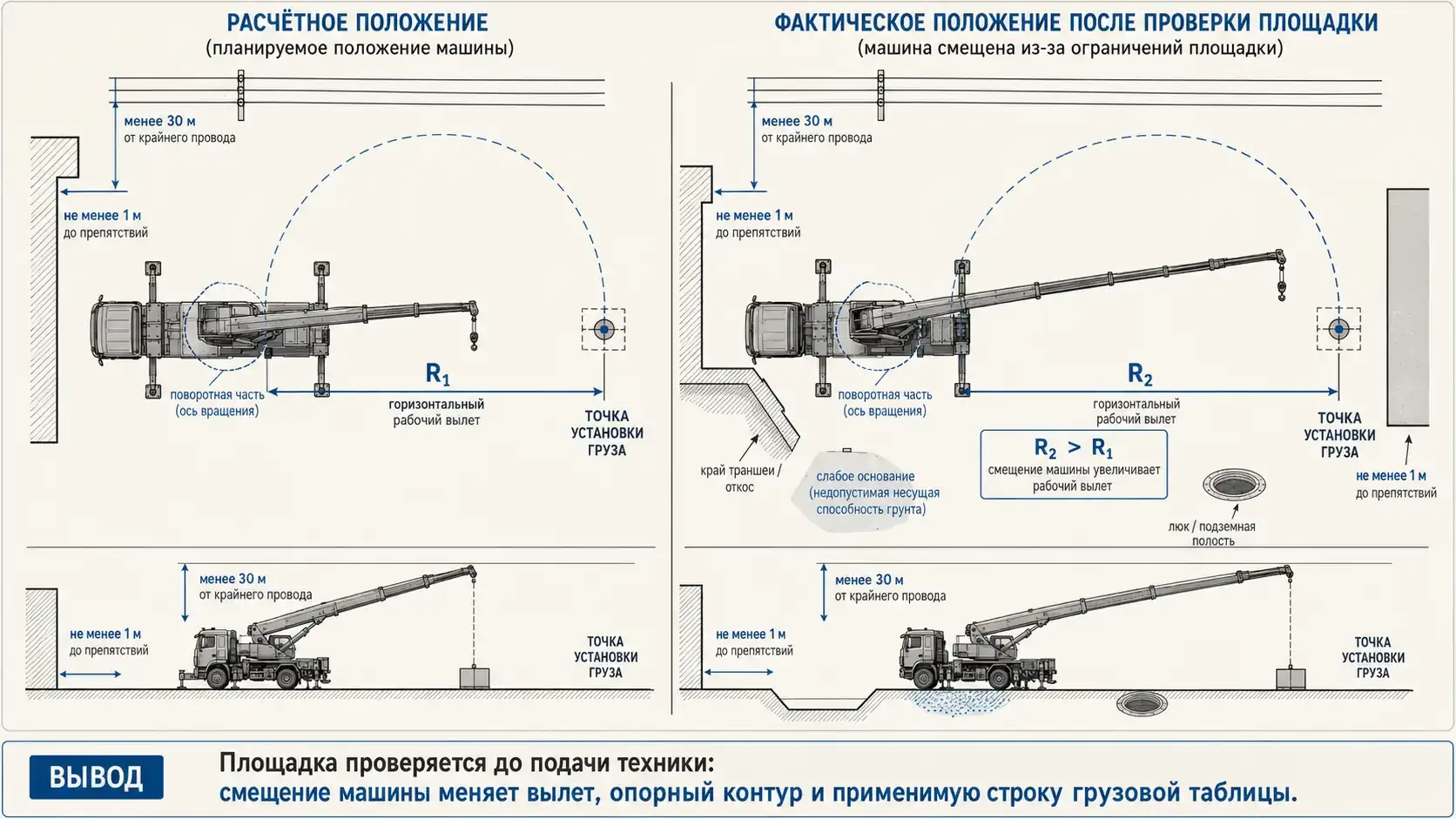

Машина может пройти по массе и вылету, но не занять расчётное рабочее положение. Площадку проверяют до подачи техники, потому что от позиции машины зависят вылет, опорный контур и применимая строка грузовой таблицы.

Для работ на ОПО Приказ Ростехнадзора № 461 устанавливает следующие требования:

Ровный асфальт не доказывает несущую способность основания под покрытием. Люк, подвал, канал, пустота или край траншеи меняют передачу нагрузки через опоры. Если машину приходится отодвинуть на 2 м, рабочий радиус увеличивается на те же 2 м при неизменной точке установки груза.

Когда подходят обе схемы

Зона пересечения возникает, когда и КМУ, и автокран проходят по грузовой таблице, площадке и траектории. В этой зоне тоннаж перестаёт быть главным критерием. Решает организация цикла.

КМУ рациональна при коротком замкнутом цикле

КМУ получает преимущество, когда выполняются четыре условия:

1. весь груз помещается на платформе;
2. партия перевозится одним рейсом;
3. загрузка и разгрузка выполняются без длительного ожидания;
4. после доставки требуется один подъём или короткая серия операций из одной позиции.

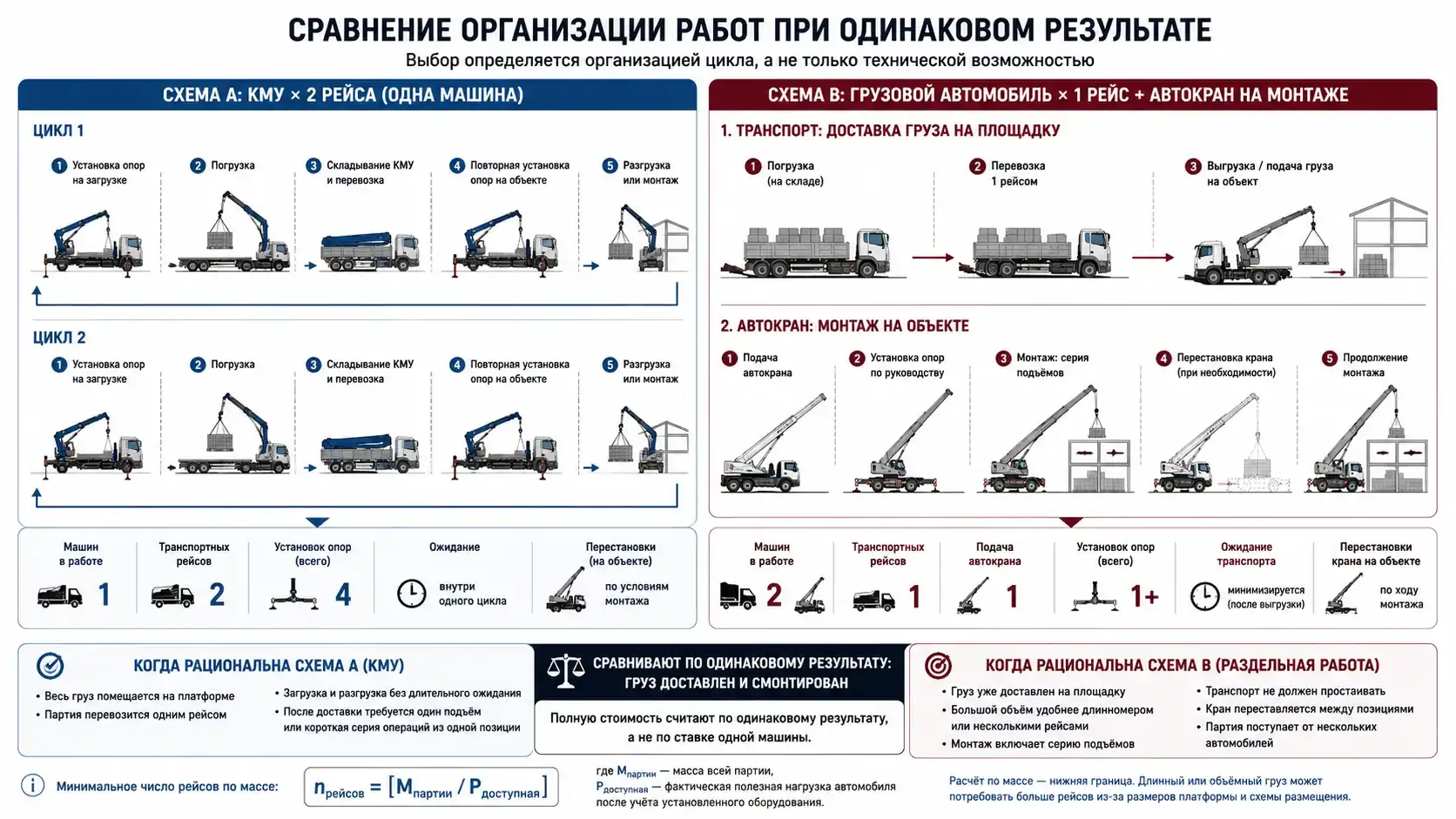

Цикл одной машины выглядит так:

установка опор на загрузке
→ погрузка
→ складывание КМУ
→ перевозка
→ повторная установка опор
→ разгрузка или монтаж

«Одна машина» не означает «одна установка опор»: при обычной схеме КМУ устанавливается на загрузке и повторно на объекте.

Отдельный автокран рационален при длительном монтаже

Раздельная схема получает преимущество, когда:

• груз уже доставлен на площадку;
• большой объём удобнее привезти длинномером, бортовым автомобилем или несколькими рейсами;
• монтаж включает серию подъёмов;
• транспорт не должен простаивать до окончания монтажа;
• кран переставляется между несколькими рабочими позициями;
• партия поступает последовательно от нескольких автомобилей.

В такой схеме грузовой транспорт выполняет перевозку и освобождается после выгрузки, а автокран остаётся на объекте для подъёма и позиционирования.

Полную стоимость считают по одинаковому результату

Сравнивать ставку КМУ со ставкой автокрана нельзя: автокрану требуется отдельная доставка груза, а КМУ может потребовать дополнительные рейсы.

C_КМУ = подача
        + число транспортных рейсов
        + погрузка и разгрузка
        + монтаж
        + ожидание
        + перестановки
        + повторные установки опор

C_раздельной_схемы = грузовой транспорт
                    + подача автокрана
                    + монтаж
                    + ожидание при стыковке
                    + перестановки

Минимальное число рейсов по массе рассчитывается так:

n_рейсов = ceil(M_партии / P_доступная)

где M_партии — масса всей партии, а P_доступная — фактическая полезная нагрузка автомобиля после учёта установленного оборудования. Расчёт по массе — нижняя граница: длинный или объёмный груз может потребовать больше рейсов из-за размеров платформы и схемы размещения.

Пример без выдуманных ставок

Партия массой 16 т при доступной полезной нагрузке КМУ 8 т требует минимум двух рейсов:

ceil(16 / 8) = 2 рейса

Если отдельный грузовой автомобиль перевозит 16 т одним рейсом, сравнение строится не между одной и двумя машинами, а между:

• двумя транспортными циклами КМУ с двумя погрузками, двумя перевозками и двумя разгрузками;
• одним транспортным рейсом и отдельной работой автокрана на монтаже.



Этот пример не является тарифным расчётом ГК «ИТТ». Он показывает, как количество рейсов меняет структуру работ ещё до подстановки цен.

Дерево выбора

1. Требуется перевозить груз этой же машиной?
   ├─ Нет → транспортное преимущество КМУ отсутствует.
   │       Сравнить КМУ и автокран по таблице, площадке и монтажному циклу.
   └─ Да → перейти к проверке борта.

2. Весь груз проходит по полезной нагрузке, платформе и осям одним рейсом?
   ├─ Нет → рассчитать число рейсов и сравнить с отдельным транспортом.
   └─ Да → перейти к проверке стрелы.

3. Масса груза с оснасткой проходит по таблице в точке Rmax?
   ├─ Нет → выбрать другую КМУ, автокран или изменить рабочую позицию.
   └─ Да → перейти к проверке площадки.

4. Машина устанавливается с предусмотренным опорным контуром?
   ├─ Нет → изменить позицию, подготовить площадку или выбрать другую машину.
   └─ Да → сравнить цикл.

5. Какой вариант выполняет весь объём с меньшим числом рейсов,
   установок опор, ожиданий и перестановок?
   ├─ КМУ → одна машина закрывает перевозку и подъём.
   ├─ Грузовой автомобиль + автокран → функции рациональнее разделить.
   └─ Результат равный → сравнить коммерческий расчёт двух допустимых схем.

Какие данные отправить для подбора

Одна заявка должна описывать груз, траекторию, площадку и транспортный цикл.

1. Груз

1. Наименование груза.
2. Масса по документам или результату взвешивания.
3. Длина, ширина и высота.
4. Количество единиц и общая масса партии.
5. Центр тяжести и допустимые точки строповки для длинномерного, несимметричного или хрупкого груза.
6. Масса стропов, траверсы, захватов и другой оснастки.

Предварительная подвешенная масса:

m_подвешенная = m_груза + m_стропов + m_траверсы + m_захватов + m_оснастки

2. Траектория

7. Точка отрыва груза.
8. Точка установки.
9. Высота установки.
10. Максимальное горизонтальное расстояние от предполагаемой оси поворота машины.
11. Препятствия между точками: ограждения, здания, деревья, оборудование, траншеи и ЛЭП.
12. Количество подъёмов и последовательность монтажа.

3. Площадка и логистика

13. Адрес загрузки и адрес объекта.
14. Ширина и высота проезда, ворота, повороты и место разворота.
15. Размер свободной рабочей зоны.
16. Тип покрытия и сведения о люках, подвалах, каналах, пустотах и перекрытиях.
17. Уклон площадки.
18. Расстояние до откосов, траншей и воздушных линий.
19. Требуется ли перевозка груза той же машиной.
20. Дата, время, длительность монтажа и готовность бригады.

Фотографии без рулетки, схемы и размеров не заменяют замеры. На плане достаточно указать четыре точки: ось предполагаемой установки машины, место груза, максимальное препятствие и конечную точку монтажа.

Когда выбор прекращают до получения данных

Более крупный кран не устраняет отсутствие исходных данных. Он может потребовать больший опорный контур, другое место установки и создать более высокую нагрузку на основание.

Что выбрать в итоге

КМУ выбирают, когда одна конкретная машина проходит одновременно по платформе, полезной нагрузке, грузовой таблице, максимальному вылету и площадке, а весь объём перевозится без лишних рейсов. Связку «грузовой автомобиль + автокран» выбирают, когда перевозка и монтаж предъявляют разные требования, груз уже находится на объекте, партия крупная или монтаж включает длительную серию подъёмов. Если обе схемы технически допустимы, сравнивают полный цикл: количество рейсов, подач, установок опор, ожиданий и перестановок. Ставку рассматривают последней.
