Кран-манипулятор (КМУ): что это, из каких узлов состоит и как работает

В ГОСТ 33167-2014 используется нормативный термин «кран погрузочный гидравлический». Это грузоподъёмная машина с силовым приводом, которая включает рабочее оборудование и монтажную базу. Она предназначена для подъёма и перемещения груза, в том числе для загрузки и разгрузки монтажной базы.

В этой статье сокращение КМУ используется как распространённое обозначение крана-манипулятора и его крановой установки. Речь прежде всего об автомобильном исполнении.

Принцип работы гидравлической КМУ можно представить простой цепочкой. Источник мощности приводит гидронасос. Насос создаёт поток рабочей жидкости, гидрораспределитель направляет его к исполнительному механизму, а гидроцилиндр или гидромотор создаёт движение. Состав устройств контроля и ограничителей зависит от конструкции конкретного крана, поэтому одинаковую защитную логику нельзя автоматически переносить с одной модели на другую.

Что такое КМУ

ГОСТ 33167-2014 распространяется на гидравлические погрузочные краны на стадиях проектирования, изготовления и испытаний. В область стандарта входит их установка на перемещаемой монтажной базе или фундаменте. В России стандарт действует с 1 января 2016 года.

При этом ГОСТ 33167-2014 применяется не ко всему манипуляторному оборудованию. Например, из его области исключено рабочее оборудование манипуляторного типа для погрузки леса по ГОСТ 31595. Термин «кран-манипулятор» используется и в действующем профессиональном стандарте Минтруда «Крановщик (оператор) погрузочного крана (крана-манипулятора)». Он вступил в силу 1 сентября 2025 года и действует до 1 сентября 2031 года.

Слово «гидроманипулятор» само по себе не определяет нормативный класс машины. Например, манипуляторное рабочее оборудование погрузчиков леса регулируется отдельным ГОСТ 31595-2012. Этот стандарт относится к оборудованию для перемещения, погрузки, разгрузки, штабелирования и сортировки поваленных деревьев и их частей.

Поэтому неизвестную установку правильнее определять по модели, конструкции и эксплуатационной документации, а не только по бытовому названию.

КМУ, автокран и гидроманипулятор — не полные синонимы

Если нужно не разобраться в устройстве, а выбрать технику под конкретный груз и площадку, этому посвящён отдельный материал: автокран или манипулятор.

Из каких узлов состоит КМУ

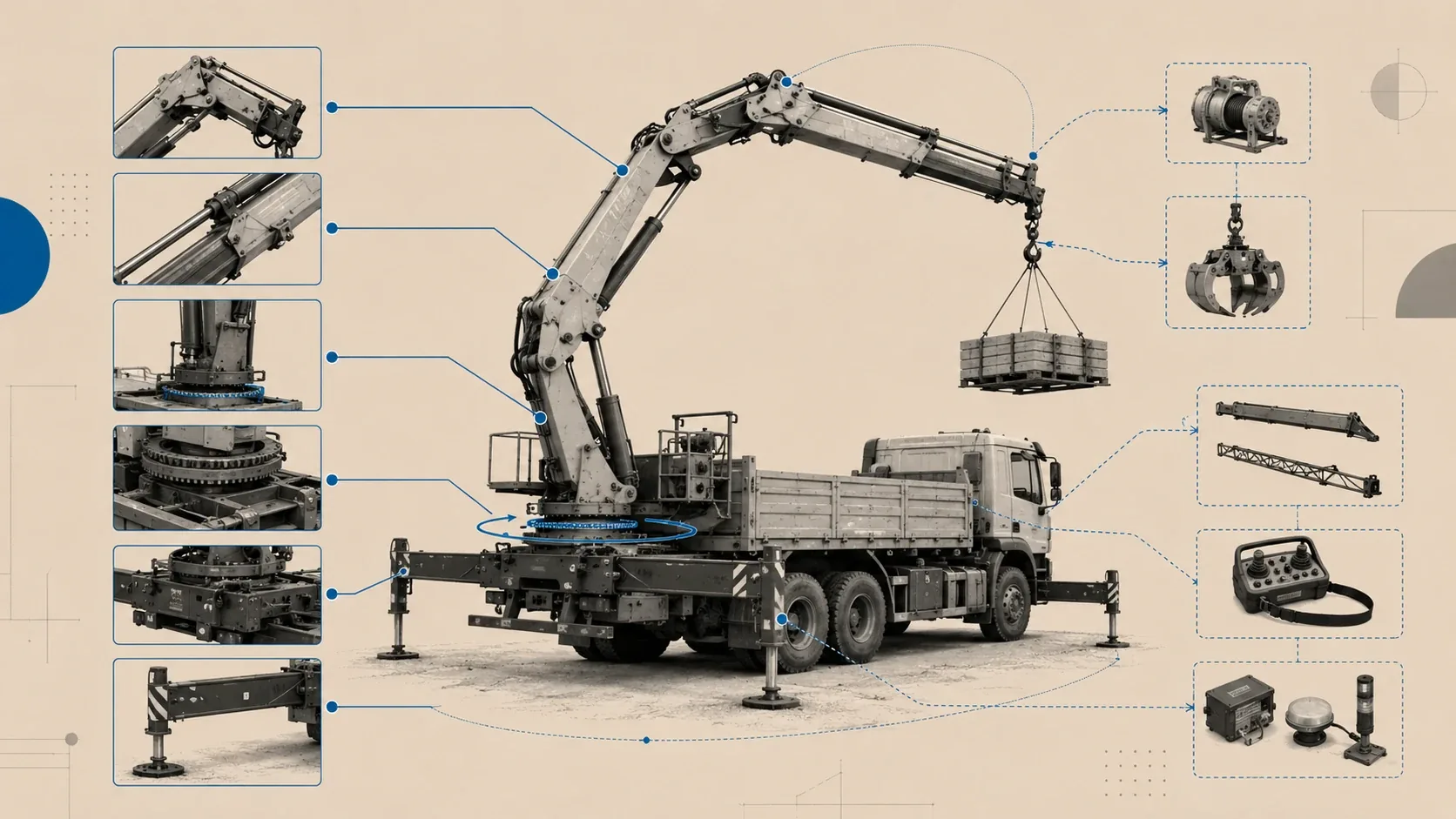

На схеме типового гидравлического погрузочного крана в ГОСТ 33167-2014 показаны рама, балки и домкраты выносных опор, механизм поворота, колонна, элементы стрелового оборудования, гидроцилиндры, удлинители, крюк и органы управления.

Гидравлическое оборудование стандарт описывает отдельно. К нему относятся насосы, гидромоторы, распределители, предохранительные клапаны, гидроцилиндры, трубопроводы и другие компоненты.

Комплект оборудования у разных КМУ отличается. Лебёдка, грузозахват, ручные или гидравлические удлинители, дистанционное управление, датчики и ограничители зависят от конкретного исполнения.

Поэтому параметры одной КМУ нельзя без проверки переносить на другую. По документации конкретной модели нужно уточнять рабочее давление, производительность насоса, число секций, длины удлинителей, допустимые положения опор, ограничения по секторам, пороги защитных устройств и параметры лебёдочной системы.

Рама и колонна выполняют разные функции. Рама относится к основанию установки, а колонна — к поворотной части, с которой связано стреловое оборудование.

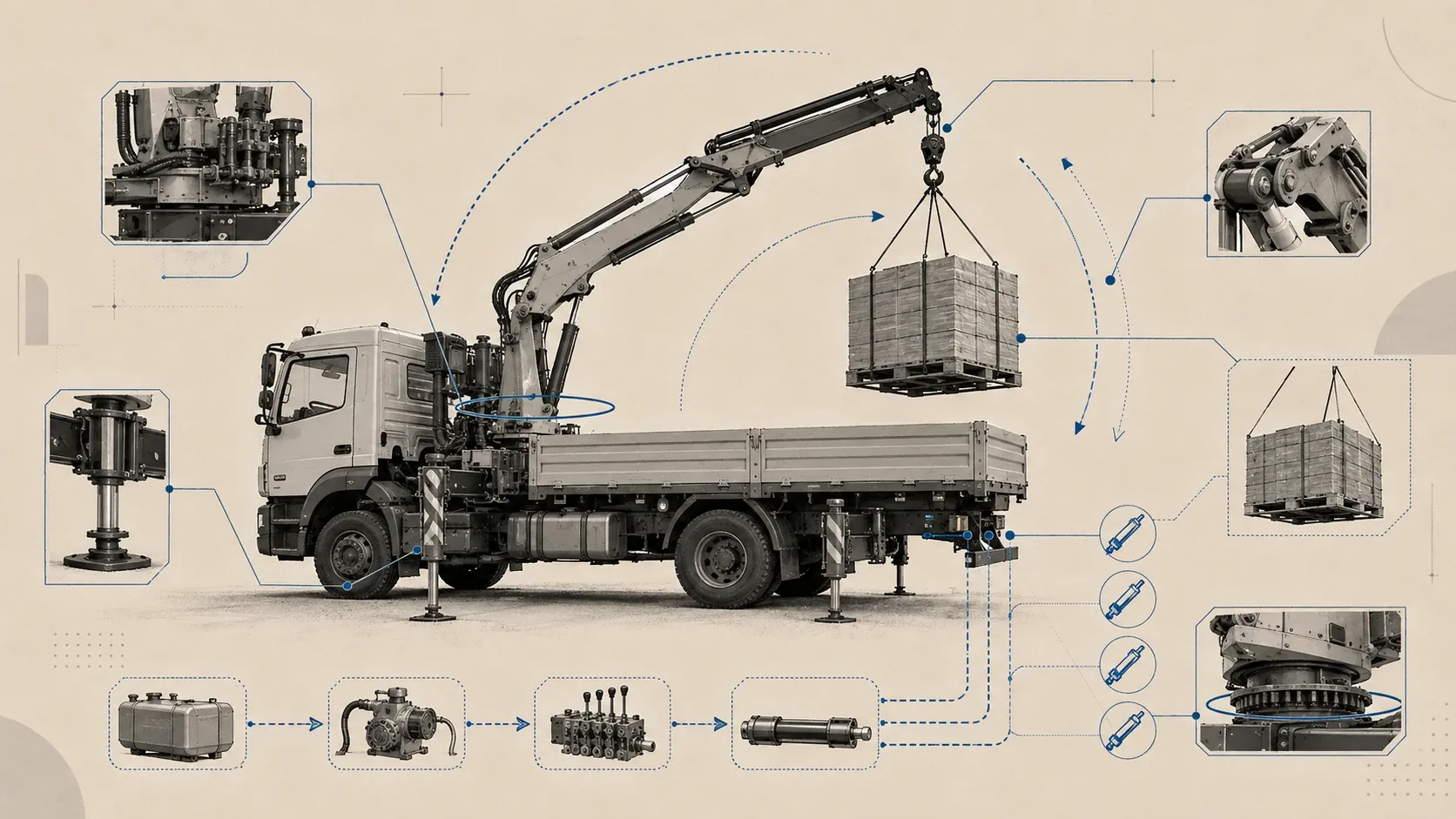

Как работает КМУ: от источника мощности до движения

У автомобильной КМУ гидронасос часто приводится через коробку отбора мощности. Для такого исполнения рабочую цепочку можно представить так:

двигатель автомобиля → КОМ → гидронасос → гидрораспределитель → гидроцилиндр или гидромотор → движение

КОМ передаёт механическую мощность от силовой установки автомобиля к приводу гидронасоса. Насос создаёт поток рабочей жидкости. Распределитель направляет его в нужный контур, а гидроцилиндр или гидромотор преобразует гидравлическую энергию в движение.

Такая схема типична, но подходит не для всех исполнений.

КОМ — не единственный способ приводить насос. В системе HIAB ePTO аккумуляторная батарея питает электродвигатель, который приводит гидронасос. За счёт этого кран может работать при выключенном ДВС автомобиля. В состав ePTO производитель включает аккумулятор, электродвигатель, гидронасос и электронную систему управления.

Работу КМУ можно представить как последовательность функций. Это не универсальная инструкция по управлению конкретной моделью.

1. Кран переводят в рабочую конфигурацию, предусмотренную изготовителем. Учитывают положение машины и стрелового оборудования. Если это предусмотрено документацией, учитывают и положение выносных опор.
2. Оператор задаёт команду. Орган управления передаёт её системе, которая направляет поток рабочей жидкости к нужному исполнительному механизму.
3. Гидросистема передаёт энергию. Насос создаёт поток, а распределитель направляет его в выбранный гидравлический контур.
4. Исполнительный механизм создаёт движение. Гидроцилиндр выполняет поступательное движение. Гидромотор создаёт вращательное движение, если такой привод предусмотрен конструкцией.
5. Устройства контроля и ограничения работают по алгоритму конкретной системы. Они могут предупреждать оператора, ограничивать отдельные движения или оставлять доступными только движения, которые уменьшают опасный параметр.

Для гидроцилиндра путь команды выглядит так:

команда оператора → управление распределителем → поток в нужную полость гидроцилиндра → перемещение штока → изменение положения звена

В механизме поворота или другом вращательном узле исполнительным механизмом может быть гидромотор. Конкретная гидравлическая и кинематическая схема зависит от конструкции и эксплуатационной документации КМУ.

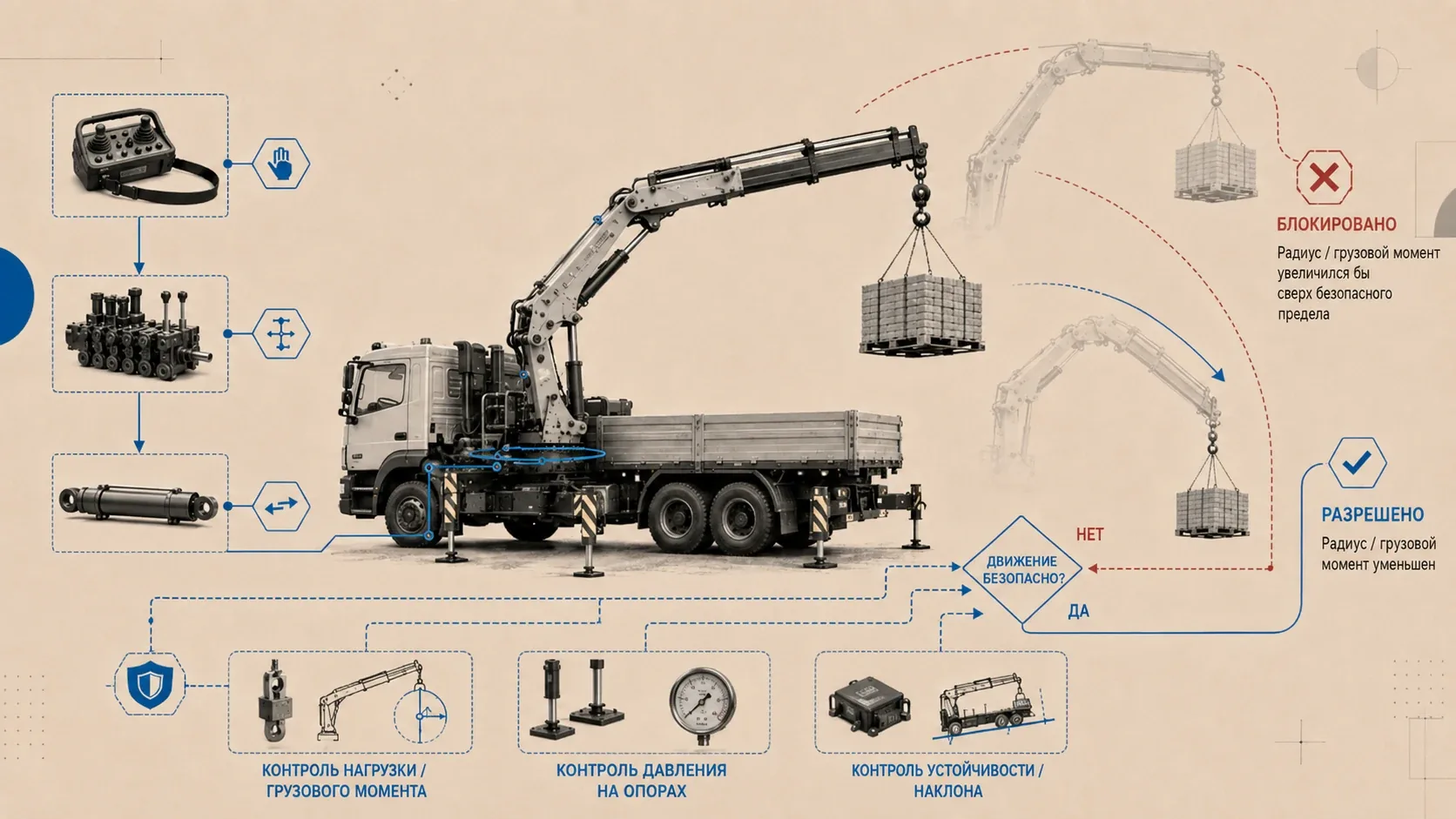

Как защитные устройства ограничивают опасное движение

Общую логику работы защиты можно представить так:

команда → контроль предусмотренных параметров → разрешение или ограничение функции → исполнительный механизм

ГОСТ 33167-2014 различает указатели и ограничители превышения нагрузки. По п. 5.4.2.1 ограничитель превышения нагрузки предусматривается для всех кранов с лебёдками. Для других кранов он предусматривается при грузоподъёмности 1000 кг и более или максимальном грузовом моменте 40 кН·м и более.

После срабатывания ограничителя опасные движения должны блокироваться. Движения, которые уменьшают грузовой момент, должны оставаться доступными. Если по предусмотренным стандартом условиям ограничитель не установлен, защиту от перегрузки выполняют соответствующие предохранительные клапаны.

Точный алгоритм зависит от системы управления конкретного крана. Например, для системы HIAB HiPro с Overload Protection производитель указывает звуковое и световое предупреждение при 90%. После достижения полной допустимой грузоподъёмности система останавливает функции, которые увеличивают рабочий радиус.

Система Variable Stability Limit того же производителя учитывает выдвижение стабилизаторов и контролирует давление на каждой опоре при определении доступной безопасной грузовой характеристики.

Это пример системы конкретного производителя. Переносить такой алгоритм на все КМУ нельзя.

Трос, лебёдка и стреловая система выполняют разные задачи

По ГОСТ 33167-2014 стреловое оборудование — это система стрел, удлинителей, гидроцилиндров и других элементов, предусмотренных изготовителем. Лебёдка — отдельный механизм. Она передаёт тяговое усилие от приводного барабана через гибкий элемент.

Стреловая система и лебёдка работают по-разному. Изменение угла звеньев или телескопирование меняет геометрию стрелового оборудования. Лебёдка с канатом меняет положение подвешенного груза относительно стрелы.

Наличие каната само по себе не означает, что у других механизмов нет гидравлического привода.

Поэтому устройство неизвестной КМУ нужно определять по её фактической кинематике, составу оборудования и документации конкретной модели. Одного внешнего признака для этого недостаточно.

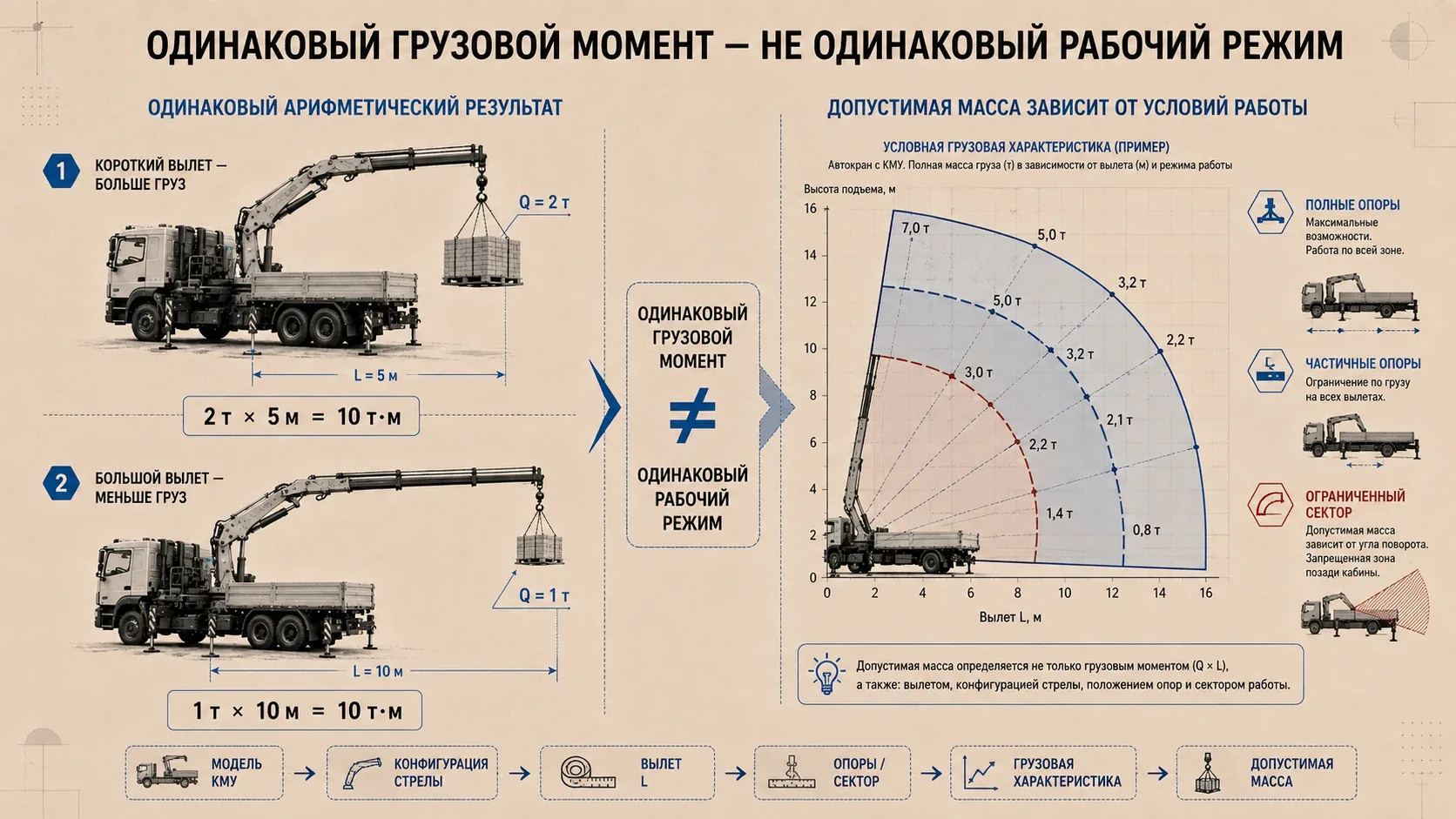

Вылет, грузовой момент и грузовая характеристика — не одно и то же

ГОСТ 33167-2014 определяет номинальную грузоподъёмность как максимально допустимую массу груза для определённого положения стрелового оборудования, конфигурации крана и условий применения.

Вылет — это горизонтальное расстояние между осью вращения колонны и проекцией точки подвеса несъёмного грузозахватного приспособления.

Грузовой момент — произведение номинальной грузоподъёмности и соответствующего ей вылета.

Для примера расчёта в т·м удобно использовать формулу:

$$ M*{\text{г}} = Q*{\text{ном}} \times L $$

где:

• ($M_{\text{г}})$ — грузовой момент в т·м;
• ($Q_{\text{ном}})$ — номинальная грузоподъёмность, выраженная как масса в тоннах для данного примера;
• (L) — соответствующий вылет в метрах.



Например:

$$ 2\ \text{т} \times 5\ \text{м} = 10\ \text{т·м} $$

$$ 1\ \text{т} \times 10\ \text{м} = 10\ \text{т·м} $$

Оба равенства арифметически верны. Но из них не следует, что конкретная КМУ действительно может работать в обоих режимах.

В документации грузовой момент может выражаться и в кН·м. В таком случае речь идёт о моменте силы, а не о простом произведении массы в тоннах на расстояние.

Поэтому паспортное или рекламное значение 10 т·м не означает автоматически «1 т на 10 м». Для конкретной операции нужна грузовая характеристика именно этой установки и той конфигурации, в которой она работает.

Проверку можно представить так:

модель → фактическая конфигурация стрелы → рабочий вылет → при необходимости положение опор и сектор → соответствующая грузовая характеристика → допустимая масса груза

ГОСТ 33167-2014 требует указывать номинальную грузоподъёмность для установленного вылета и связанные с ней параметры. Например, положение опор и угол поворота указывают, если они влияют на характеристику.

В руководстве должны быть приведены грузовые характеристики для применимых конфигураций стрелового оборудования и опор. Если в отдельных секторах поворота грузоподъёмность уменьшается, это должно быть показано на диаграммах.

Почему положение опор и сектор могут менять допустимый режим

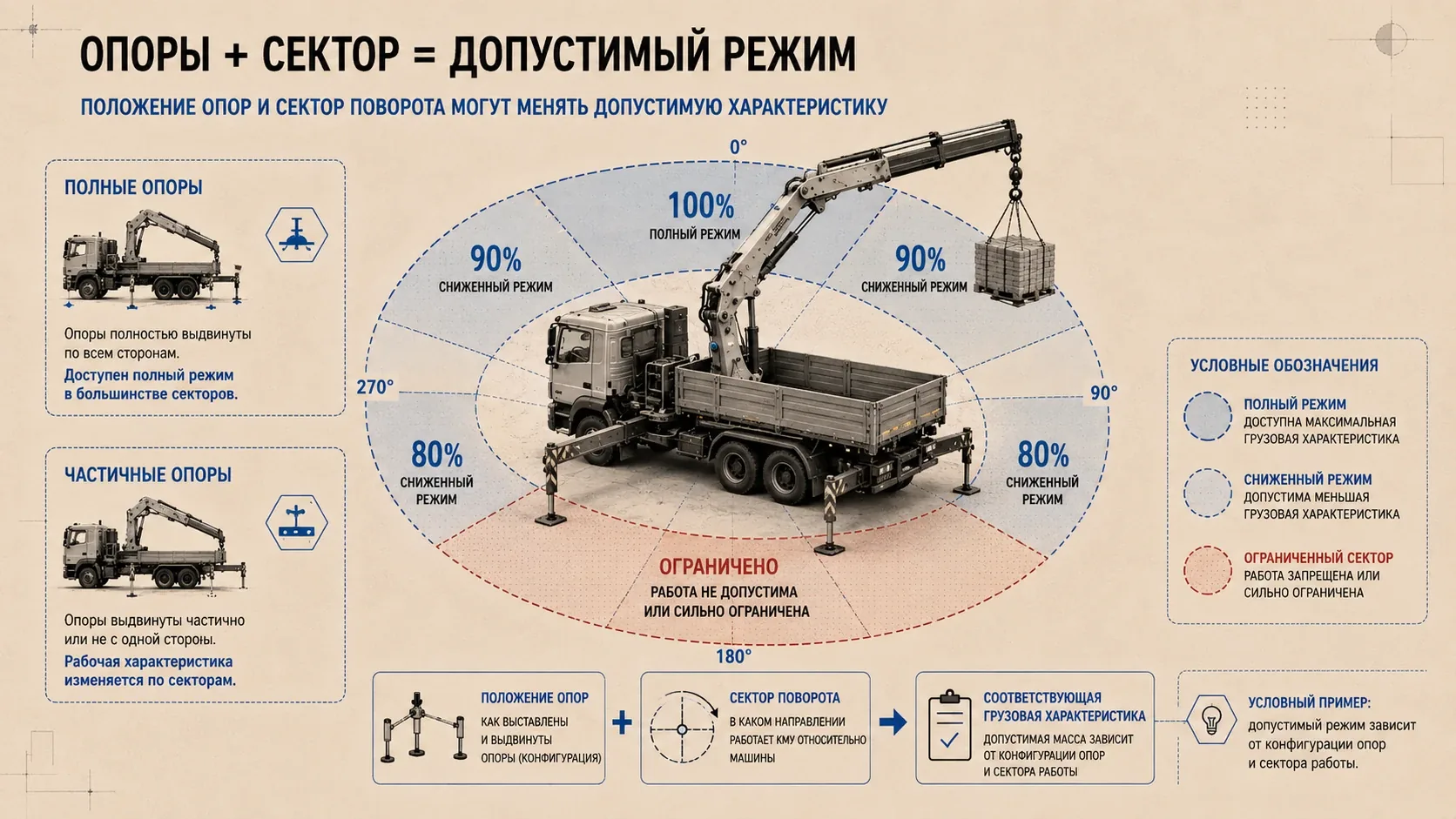

Если эксплуатационная документация предусматривает несколько положений выносных опор или разные секторы поворота, для них могут действовать разные грузовые характеристики или ограничения. Поэтому фразы «опоры установлены» и «опоры установлены в положении, предусмотренном для выбранной характеристики» означают не одно и то же.

Конкретный пример есть в руководстве EFFER 125HP. Для этой модели система VSL указана как опция. Она определяет положение выдвижных стабилизаторов и наличие прижатия опор к грунту. После установки крана на автомобиль монтажник формирует индивидуальные диаграммы устойчивости.

В примере из руководства диаграмма разделена на девять секторов. Значение 90 означает, что доступное рабочее давление в соответствующем секторе снижено до 90%. Это описание относится только к конкретной системе EFFER. Переносить его на КМУ без аналогичной функции нельзя.

При работе на опасном производственном объекте сначала нужно проверить, входит ли конкретное подъёмное сооружение в область действия ФНП № 461. Действующая редакция правил от 16.04.2026 применяется с 08.06.2026.

Пункт 3 ФНП № 461 содержит исключения. В их числе краны-манипуляторы, установленные на фундаменте, а также краны-манипуляторы грузоподъёмностью до 1 т или с грузовым моментом до 4 т·м включительно.

Если ФНП № 461 применимы к конкретному ПС, п. 108 требует устанавливать краны-манипуляторы на подготовленной площадке с учётом категории и характера грунта. Работа на свеженасыпанном неутрамбованном грунте не разрешается. Нельзя работать и на площадке с уклоном, который превышает значение из паспорта и/или руководства по эксплуатации.

Пункт 110 требует устанавливать ПС на выносные опоры по руководству по эксплуатации. Если в руководстве таких требований нет, ПС устанавливают на все выносные опоры.

Из этих норм не следует единого допустимого уклона или одной конфигурации опор для всех КМУ. Конкретные пределы определяют по документации машины и применимым условиям эксплуатации.

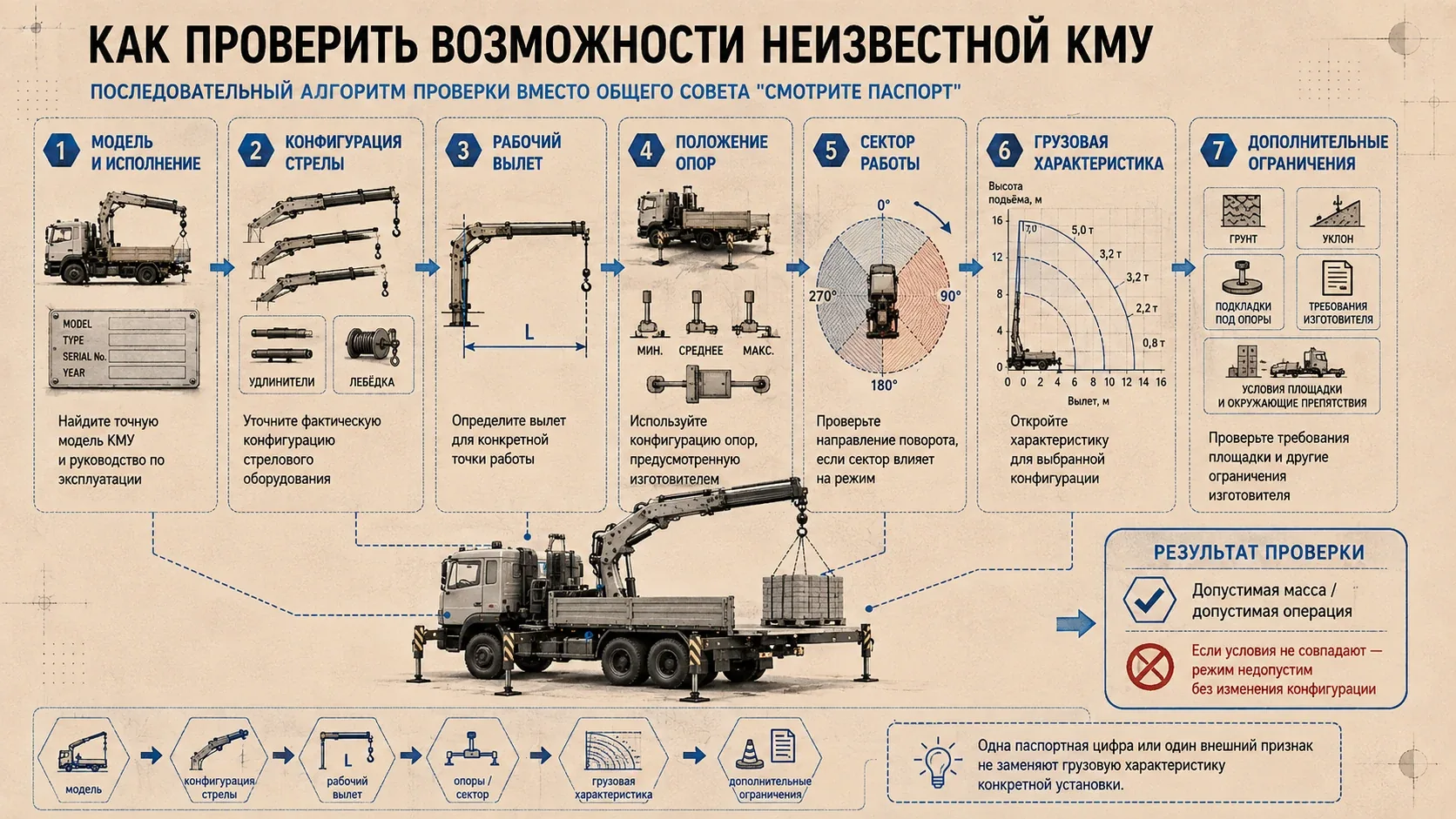

Как проверить возможности неизвестной КМУ

По общей статье нельзя определить, поднимет ли конкретная машина конкретный груз в нужную точку. Для этого нужны данные самой установки и её эксплуатационная документация.

1. Определите модель и исполнение. Нужна точная модель КМУ, а не только бытовое название «манипулятор». По модели находят руководство по эксплуатации и грузовые характеристики.
2. Определите фактическую конфигурацию стрелового оборудования. Уточните, какие секции, удлинители, лебёдка или другое оборудование, предусмотренное изготовителем, участвуют в операции. Разные конфигурации одной модели могут иметь разные характеристики.
3. Определите рабочий вылет. Он нужен для чтения конкретной грузовой характеристики. Максимальный вылет крана сам по себе не показывает, какую массу груза можно поднять в нужной точке.
4. Проверьте положение выносных опор, если документация различает их конфигурации. Используйте только то положение, для которого изготовитель указал соответствующий режим или характеристику.
5. Проверьте сектор работы, если грузовая характеристика зависит от направления поворота. Если производитель указывает сниженные характеристики для отдельных секторов, их нужно учитывать при выборе допустимого режима.
6. Откройте грузовую характеристику для выбранной конфигурации. По ней определяют максимально допустимую массу груза при соответствующем вылете и остальных указанных условиях.
7. Проверьте остальные ограничения изготовителя и площадки. Подходящая точка грузовой характеристики не отменяет требования к установке машины, грунту, уклону, опорам, рабочему оборудованию и другим условиям из руководства по эксплуатации. Для ОПО дополнительно применяются ФНП № 461, если конкретное ПС входит в их область действия.

модель → конфигурация стрелы → рабочий вылет → применимые положения опор/сектора → грузовая характеристика → дополнительные ограничения

Общий принцип работы КМУ можно объяснить без привязки к конкретной модели. Но допустимость конкретной грузовой операции определяют по документации и фактической конфигурации конкретной установки. Одна паспортная цифра или один внешний признак не заменяют грузовую характеристику.
