Технический осмотр крана-манипулятора: виды проверок, сроки и действия при дефекте
Специалисты ООО «ИТТ»
Для крана-манипулятора нет одной универсальной процедуры под названием «техосмотр». В зависимости от ситуации это может быть контроль перед работой, техническое освидетельствование, внеплановый контроль, обследование, техническое обслуживание или другая проверка, предусмотренная эксплуатационной документацией.
Чтобы выбрать нужную процедуру, сначала определяют три вещи: какая именно КМУ эксплуатируется, применяются ли к ней ФНП № 461 и какое событие стало причиной проверки. После этого сверяются с паспортом и руководством по эксплуатации (РЭ) конкретного крана-манипулятора.
В статье рассматривается контроль самой краноманипуляторной установки. Технический осмотр транспортного средства по Федеральному закону № 170-ФЗ и диагностическая карта относятся к другой процедуре.
Какую проверку выбрать в конкретной ситуации
| Ситуация | Какая проверка нужна | Нормативное основание / источник | Результат |
|---|---|---|---|
| Начало рабочей смены | Осмотр и функциональные проверки в объеме, установленном РЭ и применимыми производственными документами | РЭ; при применении ГОСТ 33714.1-2015 — пп. 5.2.1–5.2.4 | Запись по форме применимой документации |
| Пуск ПС в случаях п. 135 ФНП № 461 | Решение о пуске на основании положительного технического освидетельствования | П. 135 | Запись в паспорте ПС |
| КМУ переставили на новый объект | Не назначать новое ПТО автоматически только из-за перестановки; применяется п. 136 | П. 136 | Решение ИТР по безопасному производству работ, запись в вахтенном журнале |
| Наступил очередной срок | ЧТО или ПТО | РЭ; при отсутствии указаний — пп. 164–165 | Запись в паспорте; при отрицательном результате — акт |
| Реконструкция, модернизация, ремонт расчетных элементов, установка сменного стрелового оборудования или замена стрелы, капитальный ремонт либо замена грузовой/стреловой лебедки | Внеочередное полное техническое освидетельствование, если ФНП применяются | П. 166 | По пп. 189–190 |
| Замена грузозахватного органа | В ветке п. 166 проводят только статические испытания | П. 166 «е» | По правилам технического освидетельствования |
| Перегрузка, пожар, столкновение, отказ элемента системы безопасности | Сами по себе не являются основаниями п. 166 для автоматического внеочередного ПТО; нужно выбрать применимую процедуру | РЭ; при применении ГОСТ 33714.1-2015 — п. 5.5.1 | По выбранной процедуре |
| Длительный перерыв | Проверить РЭ и применимые требования к обследованию или контролю перед возвратом в работу | РЭ; при применении ГОСТ 33714.1-2015 — раздел 5.6 | По применимой документации |
| Трещина, утечка, ненормальный люфт, рывки, самопроизвольное движение, отказ функции безопасности | Прекратить обычную эксплуатацию, зафиксировать признак и выбрать проверку по РЭ | РЭ | Запись о дефекте и результат последующей проверки |
Пункты 135–136 ФНП нужно рассматривать вместе. Общий порядок пуска не отменяет специальную процедуру для кранов-манипуляторов после перестановки на новый объект.
Какие процедуры нельзя смешивать
- Контроль перед работой — осмотр и функциональная проверка перед обычной эксплуатацией в объеме, предусмотренном РЭ.
- Техническое освидетельствование — отдельная процедура с установленным объемом проверки и оформлением результата. Для ПС, подпадающих под ФНП № 461, ее регулируют пп. 164–190.
- Техническое обслуживание выполняют по регламенту изготовителя конкретной установки.
- Если внешнего осмотра или функциональной проверки недостаточно, дальнейший вид контроля выбирают по РЭ и применимой процедуре.

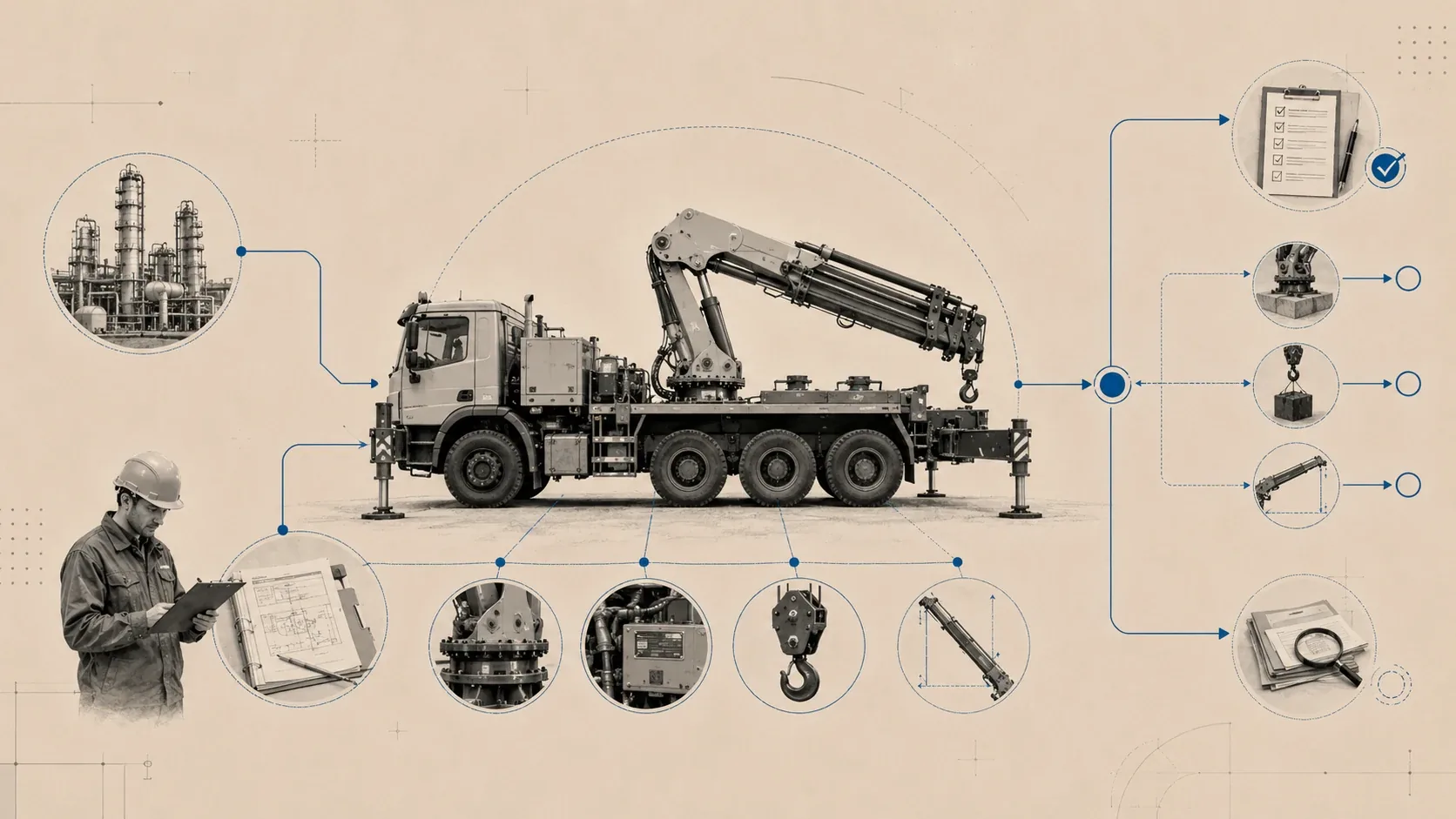

Применяются ли ФНП № 461 к конкретной КМУ
ФНП № 461 устанавливают требования промышленной безопасности для ОПО, на которых используются подъемные сооружения. Краны-манипуляторы перечислены в п. 2, а п. 3 содержит исключения.
С 01.09.2024, после вступления в силу приказа Ростехнадзора № 16 от 22.01.2024, ФНП № 461 не распространяются, в частности, на:
- краны-манипуляторы, установленные на фундаменте;
- краны-манипуляторы грузоподъемностью до 1 т включительно;
- краны-манипуляторы с грузовым моментом до 4 т·м включительно.
В подпункте «у» между двумя пороговыми значениями стоит союз «или». Для этой части исключения достаточно грузоподъемности до 1 т включительно либо грузового момента до 4 т·м включительно.
Приказ Ростехнадзора № 129 от 16.04.2026 вступил в силу 08.06.2026 и продлил действие приказа № 461 до 01.09.2032. Исключения для КМУ появились в редакции 2024 года, а не в изменениях 2026 года.
| Что проверить | Что установить | Зачем |
|---|---|---|
| Объект эксплуатации | Относится ли эксплуатация к ОПО, на котором используются ПС | Определяет, применяется ли ветка ФНП № 461 |
| КМУ | Точная модель, исполнение, способ установки, грузоподъемность, грузовой момент | Позволяет проверить п. 2 и исключения п. 3 |
| Документы | Паспорт и РЭ именно собранного крана-манипулятора | Определяют требования и ограничения для конкретной модели |
| Событие | Смена, пуск, перестановка, наступление срока, ремонт, модернизация, дефект, перегрузка, пожар, столкновение, простой | Определяет, какую процедуру проводить дальше |
ПБ 10-257-98 не следует использовать как действующий норматив. Постановление Госгортехнадзора России от 31.12.1998 № 79, которым они были утверждены, отменено приказом Ростехнадзора от 07.03.2014 № 95.
Если исходных данных недостаточно
Нельзя назначить универсальный срок или вид контроля, если неизвестны точная модель и исполнение КМУ, паспорт и РЭ, способ установки, параметры, режим эксплуатации и событие, после которого возник вопрос.
Сначала нужно установить применимую документацию. Только после этого выбирают процедуру.
Если ФНП № 461 не применяются
Если конкретная КМУ исключена из области действия ФНП № 461, требования именно этих ФНП к такому ПС не применяются. Это не означает, что требований к безопасной эксплуатации больше нет.
Нужно использовать паспорт и РЭ конкретного крана-манипулятора и определить другие применимые обязательные требования. Порядок действий:
- Установить точную модель и исполнение КМУ.
- Получить паспорт и РЭ на собранный кран-манипулятор, а не только на отдельную КМУ.
- Найти разделы о подготовке к работе, ТО, контроле, предельных состояниях и действиях при неисправностях.
- Определить стандарты и производственные инструкции, которые применяются в организации.
- Не переносить автоматически на исключенную из ФНП КМУ интервалы 12 месяцев и 3 года из п. 165.
ГОСТ 33714.1-2015 действует в России и устанавливает общие принципы технического контроля кранов. По общему правилу ст. 26 Федерального закона № 162-ФЗ документы национальной системы стандартизации применяются добровольно, если законодательством не установлено иное.
Поэтому само упоминание ГОСТ не означает, что его требования автоматически становятся универсальной юридической обязанностью. Для этого нужно проверить конкретную нормативную ситуацию.
Что проверяют перед рабочей сменой
ГОСТ 33714.1-2015 в пп. 5.2.1–5.2.4 описывает ежесменный осмотр. Его проводят до начала рабочей смены, в общем случае визуально и без разборки. Также проверяют работу механизмов без нагрузки, ограничителей и указателей. Результат записывают в вахтенный журнал.
Точный объем проверки должен соответствовать эксплуатационной документации конкретного крана.
Таблица ниже — не универсальный обязательный контрольный список. Она показывает типы признаков, которые могут быть включены в РЭ конкретной модели.
| Что проверяют | Что можно увидеть или проверить, если это предусмотрено РЭ | Что нельзя установить только по внешнему признаку |
|---|---|---|
| Металлоконструкции, стрела, опоры | Видимые трещины, деформации, повреждения, состояние доступных соединений | Допустимость дефекта без критерия из РЭ |
| Пальцы, фиксаторы, шарниры | Наличие фиксации, видимое повреждение, необычный люфт | Остаточный ресурс без измерения и установленного критерия |
| Крюк, канат, лебедка, грузозахватные элементы | Видимые повреждения, нарушение фиксации, ненормальное поведение | Допустимый износ без установленного критерия |
| Гидросистема | Внешняя утечка, повреждение рукавов, ненормальное движение | Какую именно деталь нужно считать неисправной |
| Поворотный механизм | Ненормальный шум, движение или люфт | Причину отклонения |
| Устройства безопасности | Выполнение штатной функции во время предусмотренного теста | Можно ли заменить отказ одной системы другой |
| Органы управления | Штатную реакцию на предусмотренные команды | Исправность внутренних компонентов |
| Площадка и установка | Явные препятствия и возможность установки в предусмотренной конфигурации | Допустимость основания без требований РЭ |
Почему общий контрольный список не заменяет РЭ
Официальное руководство АО «ИНМАН» версии 07/2021 указывает: после установки КМУ на шасси, другую монтажную базу или фундамент конечный пользователь должен руководствоваться паспортом и РЭ собранного крана-манипулятора. Отдельные разделы руководства самой КМУ могут относиться не ко всем вариантам комплектации.
В этом же руководстве приведены проверки и признаки неисправностей для конкретной документации. Это показывает, что состав контроля зависит от модели и комплектации. Однако перечень INMAN нельзя автоматически считать обязательным для EFFER, HIAB, HKTC или другой КМУ.
Сроки ЧТО и ПТО: когда действуют 12 месяцев и 3 года
Если ФНП № 461 применяются, сначала нужно смотреть РЭ. Согласно п. 164, объем, порядок и периодичность технического освидетельствования определяются руководством по эксплуатации. Если соответствующих указаний в нем нет, освидетельствование проводят по ФНП. По п. 165:
- частичное техническое освидетельствование (ЧТО) проводят не реже одного раза в 12 месяцев;
- полное техническое освидетельствование (ПТО) проводят не реже одного раза в 3 года.
Интервал 1 раз в 5 лет предусмотрен для ПС, обслуживающих машинные залы, электрические и насосные станции, компрессорные установки, а также для других ПС, которые используют только при ремонте оборудования.
Сам по себе факт редкой эксплуатации КМУ не является указанным в п. 165 основанием для пятилетнего интервала.
Чем ЧТО отличается от ПТО
| Проверка | ЧТО | ПТО |
|---|---|---|
| Осмотр | да | да |
| Проверка применимых механизмов, оборудования и устройств | да | да |
| Статические испытания | нет | да |
| Динамические испытания | нет | да, кроме случая п. 181 |
| Испытание устойчивости | нет как обычный элемент ЧТО | только при выполнении условий ФНП и РЭ; при повторных освидетельствованиях кранов стрелового типа по общему правилу п. 187 не проводится, если РЭ не требует иного |
Состав полного и частичного технического освидетельствования установлен п. 169 ФНП № 461. Перечень элементов, которые нужно осматривать и проверять, приведен в п. 170.
Кто проводит техническое освидетельствование
По п. 167 ФНП № 461 техническое освидетельствование проводит инженерно-технический работник, ответственный за производственный контроль при эксплуатации ПС. В процедуре участвует инженерно-технический работник, ответственный за содержание ПС в работоспособном состоянии.
| Роль | Что делает |
|---|---|
| ИТР, ответственный за производственный контроль | Проводит техническое освидетельствование и оформляет предусмотренный результат |
| ИТР, ответственный за содержание ПС в работоспособном состоянии | Участвует в техническом освидетельствовании |
| Оператор | Выполняет только те осмотры и действия, которые входят в его обязанности и предусмотрены эксплуатационной документацией |
| Иные специалисты | Выполняют диагностику, НК, ремонт и другие работы только тогда и в том объеме, которые предусмотрены применимым документом и требованиями к компетенции |
П. 167 сам по себе не требует присутствия инспектора Ростехнадзора при каждом ПТО. Он также не обязывает передавать каждое техническое освидетельствование внешней организации.

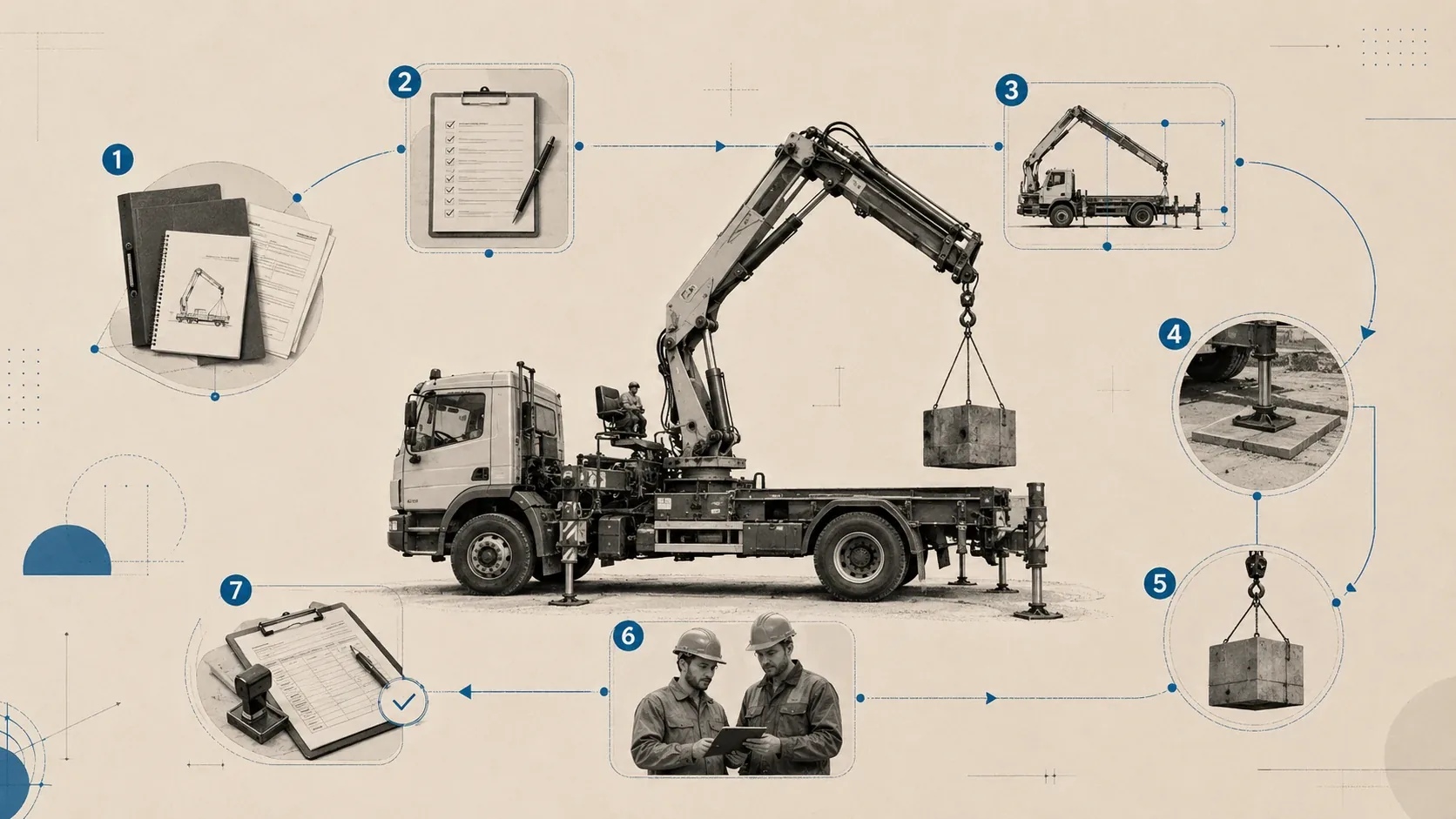

Испытательная нагрузка при ПТО КМУ
Испытания по ФНП № 461 входят в установленную процедуру технического освидетельствования. Приведенные ниже значения не являются инструкцией для самостоятельного нагружения КМУ.
Статическое испытание
Для крана-манипулятора применяют нагрузку:
$$ Qstat=1,25⋅Qnom,Q*{\text{stat}} = 1{,}25 \cdot Q*{\text{nom}}, $$
где $QnomQ_{\text{nom}}$ — номинальная паспортная грузоподъемность для применимого испытательного режима.
П. 171 уточняет, что номинальная грузоподъемность учитывает массу приспособлений, которые являются постоянной частью ПС в рабочем положении. Фактическая масса контрольного груза не должна отличаться от требуемой более чем на 3%.
Для КМУ п. 176 устанавливает специальные условия:
- кран-манипулятор устанавливают на горизонтальной площадке;
- испытание проводят в положении, соответствующем наибольшей грузоподъемности;
- после установки сменного стрелового оборудования испытание проводят с этим оборудованием в положении наибольшей грузоподъемности;
- груз поднимают на 50–100 мм от земли;
- груз выдерживают не менее 10 минут;
- результат считается положительным при отсутствии опускания груза, трещин, остаточных деформаций и других повреждений.
Площадка и основание должны соответствовать требованиям РЭ. П. 175 отдельно требует обеспечить плотность грунта и уклон, установленные руководством по эксплуатации.
Динамическое испытание
Если динамическое испытание требуется, применяют нагрузку:
$$ Qdyn=1,10⋅Qnom.Q*{\text{dyn}} = 1{,}10 \cdot Q*{\text{nom}}. $$
По п. 179 выполняют не менее трех подъемов и опусканий груза. Также проверяют другие механизмы при совмещении рабочих движений, предусмотренных РЭ.
Исключение: по п. 181 динамические испытания не проводят, если ПС используется только для подъема и опускания груза.

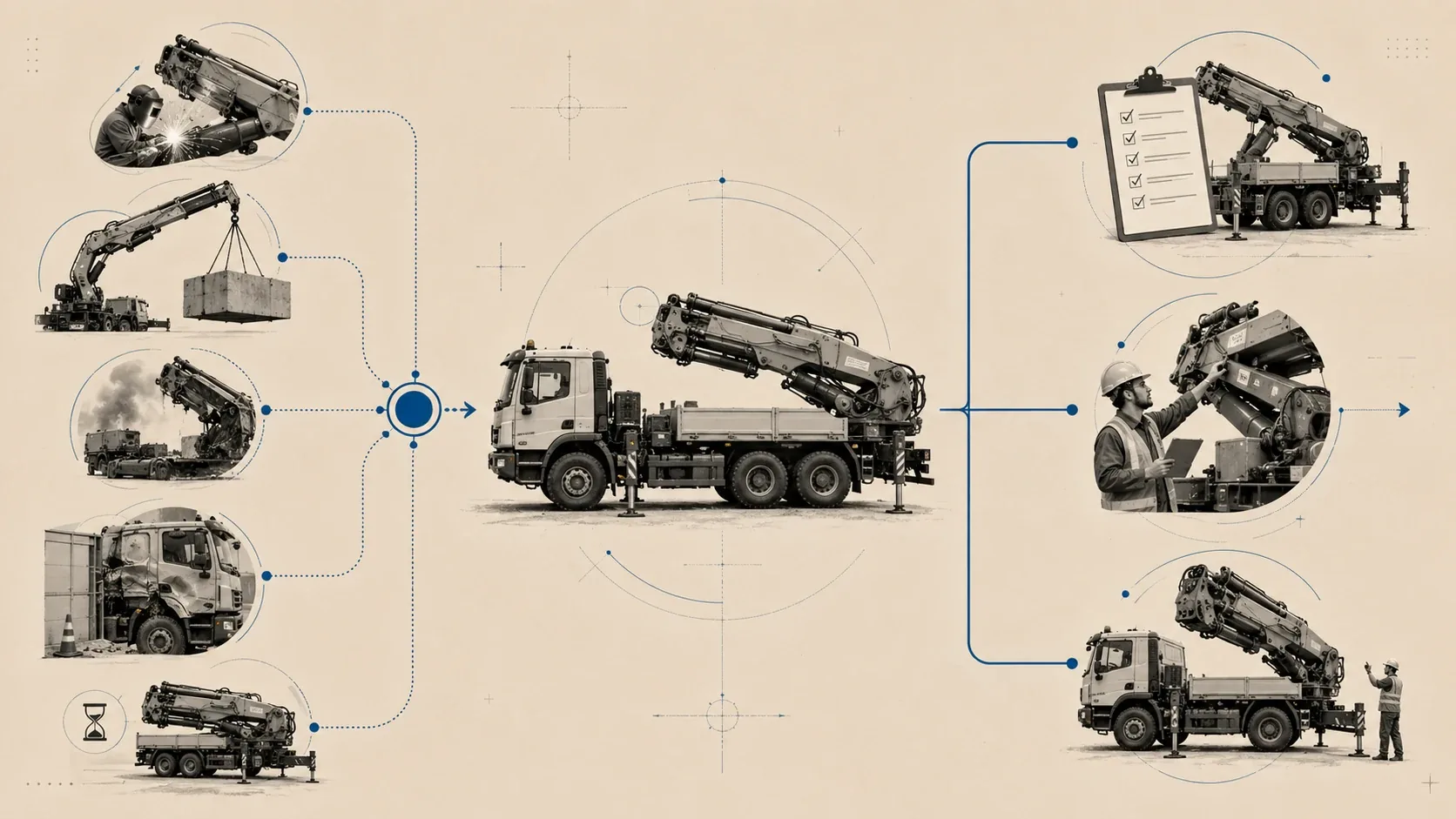

Что делать после ремонта, перегрузки, пожара или простоя
П. 166 ФНП № 461 содержит перечень событий, после которых по этой норме требуется внеочередное полное техническое освидетельствование. Перегрузка, пожар, столкновение и отказ элемента системы безопасности прямо в этот перечень не входят.
ГОСТ 33714.1-2015 относит перегрузку, пожар, столкновение и отказ элементов системы безопасности к основаниям для внепланового технического контроля. Применимость этой процедуры в конкретной организации нужно определять с учетом РЭ и других обязательных требований.
| Событие | Что следует из ФНП № 461, если они применяются | Что делать дальше |
|---|---|---|
| Реконструкция или модернизация | Внеочередное полное техническое освидетельствование | П. 166 |
| Ремонт расчетных элементов металлоконструкций/узлов с заменой или сваркой | Внеочередное полное техническое освидетельствование | П. 166 |
| Установка сменного стрелового оборудования или замена стрелы | Внеочередное полное техническое освидетельствование | П. 166 |
| Капитальный ремонт или замена грузовой/стреловой лебедки | Внеочередное полное техническое освидетельствование | П. 166 |
| Замена грузозахватного органа | Только статические испытания в указанной ветке | П. 166 «е» |
| Перегрузка | Не является отдельным основанием п. 166 | Проверить последствия, РЭ и применимую процедуру внепланового контроля |
| Пожар | Не является отдельным основанием п. 166 | Оценить воздействие на ПС и выбрать применимую процедуру |
| Столкновение | Не является отдельным основанием п. 166 | Установить поврежденные элементы и нужный вид контроля |
| Отказ элемента системы безопасности | Не является отдельным основанием п. 166 | Применить РЭ и установленную процедуру проверки системы |
| Длительный перерыв | Не является самостоятельным основанием п. 166 | Проверить РЭ и применимые требования к обследованию перед возвратом в эксплуатацию |
Обнаружен дефект: фиксируйте признак, а не предполагаемую причину
ГОСТ 33714.1-2015 требует устранить несоответствия, связанные с безопасной эксплуатацией, до пуска машины в работу.
Официальное руководство INMAN также запрещает продолжать работу при ряде неисправностей. Среди них повреждения несущих конструкций, гидравлики и устройств безопасности, течи, необычный шум и ненормальные движения.
Дальнейшие действия зависят от конкретной модели и ее документации:
- Зафиксировать наблюдаемый признак и условия, при которых он появился.
- Найти соответствующий критерий в РЭ конкретного крана-манипулятора.
- Не считать видимый признак установленной причиной неисправности.
- Если обычного осмотра недостаточно, перейти к предусмотренной РЭ проверке, измерениям, НК, ремонту или другой процедуре.
- Не возвращать КМУ в обычную работу, пока не выполнены требования, относящиеся к выявленному несоответствию.
| Признак | Что фиксировать | Что нельзя утверждать без проверки |
|---|---|---|
| Трещина или деформация | Узел, место, видимый характер дефекта, условия обнаружения | Что дефект допустим или «незначителен» |
| Ненормальный люфт | Узел, направление, режим появления | Причину и остаточный ресурс |
| Утечка | Место и режим проявления | Какой именно элемент неисправен |
| Рывки или самопроизвольное движение | Операцию и условия возникновения | Конкретный диагноз по одному признаку |
| Не сработала функция безопасности | Какой штатный тест выполнялся и что не произошло | Что отказ можно компенсировать другой системой |
Как зафиксировать дефект
| Поле | Что записать |
|---|---|
| КМУ | Марка, модель, исполнение, заводской номер |
| Дата и режим | Когда и при какой операции обнаружен признак |
| Узел | Где замечено отклонение |
| Наблюдаемый признак | Трещина, утечка, люфт, рывок, самопроизвольное движение, отказ функции и т. п. |
| Условия появления | Без нагрузки / при штатной проверке / при конкретном движении |
| Применимый критерий | Раздел РЭ или иной применимый документ |
| Следующее действие | Проверка, измерение, НК, ремонт, освидетельствование или другая предусмотренная процедура |
| Результат | Кто выполнил процедуру и каким документом оформлен результат |
Что делать после устранения дефекта
Сам ремонт или исчезновение внешнего признака не заменяет проверку, которая предусмотрена после ремонта.
Если применяются ФНП № 461:
- Сверить выполненный ремонт с основаниями из п. 166.
- Если ремонт подпадает под п. 166, провести требуемое внеочередное техническое освидетельствование.
- Если ремонт под п. 166 не подпадает, провести контроль, предусмотренный РЭ и другими применимыми документами.
- Оформить результат по правилам выбранной процедуры.
ФНП № 461 не устанавливают один универсальный «акт после ремонта» для любой неисправности. Нужные документы зависят от характера работ и выбранной процедуры.
Как оформляют результат проверки
| Процедура или результат | Как оформляется |
|---|---|
| Ежесменный осмотр по ГОСТ 33714.1-2015, если стандарт применяется | Запись в вахтенном журнале по п. 5.2.4; конкретная форма — по принятой документации |
| Положительное техническое освидетельствование по ФНП № 461 | Запись в паспорте ПС с указанием срока следующего освидетельствования; разрешение на дальнейшую работу оформляется соответствующей записью |
| Отрицательное техническое освидетельствование | Акт с выявленными несоответствиями, превышениями контролируемых параметров и признаками неработоспособного состояния |
| Внеплановый технический контроль по применимому стандарту | Запись в предусмотренной эксплуатационной документации |
| Обследование | Документ по требованиям применимой процедуры и эксплуатационной документации |
| Техническое обслуживание | Документирование по РЭ и принятой системе ТО |
Положительный и отрицательный результаты технического освидетельствования по ФНП оформляются по-разному. П. 189 регулирует положительный результат и запись в паспорте, а п. 190 — отрицательный результат и акт.
Если задача связана не с техническим контролем, а с подбором техники для грузовой операции, смотрите манипуляторы с КМУ.
Источники
- Приказ Ростехнадзора от 26.11.2020 № 461, ред. от 16.04.2026, ФНП «Правила безопасности опасных производственных объектов, на которых используются подъемные сооружения», пп. 1–3.
- Приказ Ростехнадзора от 26.11.2020 № 461, ред. от 16.04.2026, пп. 135–136 «Пуск ПС в работу».
- Приказ Ростехнадзора от 26.11.2020 № 461, ред. от 16.04.2026, пп. 164–190 «Техническое освидетельствование ПС».
- ГОСТ 33714.1-2015 «Краны грузоподъемные. Технический контроль. Часть 1. Общие положения». Росстандарт: статус «Действует», введен в РФ с 01.04.2017, поправка зарегистрирована 26.01.2023.
- Приказ Ростехнадзора от 22.01.2024 № 16, зарегистрирован Минюстом России 26.02.2024 № 77342, вступил в силу 01.09.2024.
- Приказ Ростехнадзора от 16.04.2026 № 129, зарегистрирован Минюстом России 26.05.2026 № 86650, вступил в силу 08.06.2026; в части приказа № 461 продлил срок действия до 01.09.2032.
- Приволжское управление Ростехнадзора. Ответы на часто задаваемые вопросы по применению п. 3 ФНП № 461. Информационный материал, не НПА.
- Федеральный закон от 29.06.2015 № 162-ФЗ «О стандартизации в Российской Федерации», ст. 26.
- ГОСТ 33714.1-2015, пп. 5.1.1, 5.1.4–5.1.6, 5.2.1–5.2.4. Текст по официальному изданию Стандартинформ:.
- АО «ИНМАН» / PALFINGER. «Руководство по эксплуатации. Краноманипуляторная установка. Кран-манипулятор», версия 07/2021, разделы 1.1–1.2, 3.8, 3.11, 4–5.
- Федеральный закон от 01.07.2011 № 170-ФЗ «О техническом осмотре транспортных средств и о внесении изменений в отдельные законодательные акты Российской Федерации».
- Ростехнадзор. Письмо от 14.03.2014: ПБ 10-257-98, утвержденные постановлением Госгортехнадзора России от 31.12.1998 № 79, отменены приказом Ростехнадзора от 07.03.2014 № 95.
- Приказ Ростехнадзора № 461, п. 171: статическая нагрузка 125% для ПС всех типов, кроме подъемников; номинальная грузоподъемность учитывает постоянные приспособления; отклонение массы контрольного груза — не более 3%.
- Приказ Ростехнадзора № 461, пп. 175–176: требования к площадке и специальный порядок статического испытания крана-манипулятора.
- Приказ Ростехнадзора № 461, пп. 179–181: динамическая нагрузка +10%, не менее трех циклов; исключение для ПС, используемых только для подъема и опускания груза.
- ГОСТ 33714.1-2015, п. 5.5.1: внеплановый контроль после событий, способных повредить кран, включая пожар, столкновение, перегрузку и отказ элементов системы безопасности.
Будьте первым, кто оставит комментарий.
