Как правильно работать на манипуляторе (КМУ): порядок проверок, запреты и критерии остановки
Специалисты ООО «ИТТ»
Перед работой на манипуляторе проверяют требования к конкретной операции, состояние установки, площадку, выносные опоры, груз и рабочий режим. Если на КМУ распространяются ФНП № 461, нужно учитывать требования Правил к площадке, грузу, опорам, работе возле ЛЭП и котлованов, погодным условиям и отдельным запрещённым действиям.
Обозначения ПРОДОЛЖИТЬ, ПРОВЕРИТЬ и СТОП в этой статье — только удобная схема принятия решения. В ФНП № 461 таких терминов нет. ПРОДОЛЖИТЬ означает, что проверяемое условие выполнено. ПРОВЕРИТЬ — условие нужно проверить заново. СТОП — продолжать работу нельзя, пока причина не устранена и проверка не проведена повторно.
Для работ, на которые распространяются ФНП № 461, груз сначала поднимают на высоту не более 0,2–0,3 м и останавливают. После этого проверяют правильность строповки и надёжность действия тормоза. При горизонтальном перемещении груз должен проходить не менее чем на 0,5 м выше встречающихся предметов.
Статья не заменяет паспорт и руководство по эксплуатации (РЭ) конкретной КМУ, ППР, технологическую карту, наряд-допуск и производственные инструкции. Ограничения одной модели нельзя переносить на другую без проверки документации именно той установки, которая используется в работе.

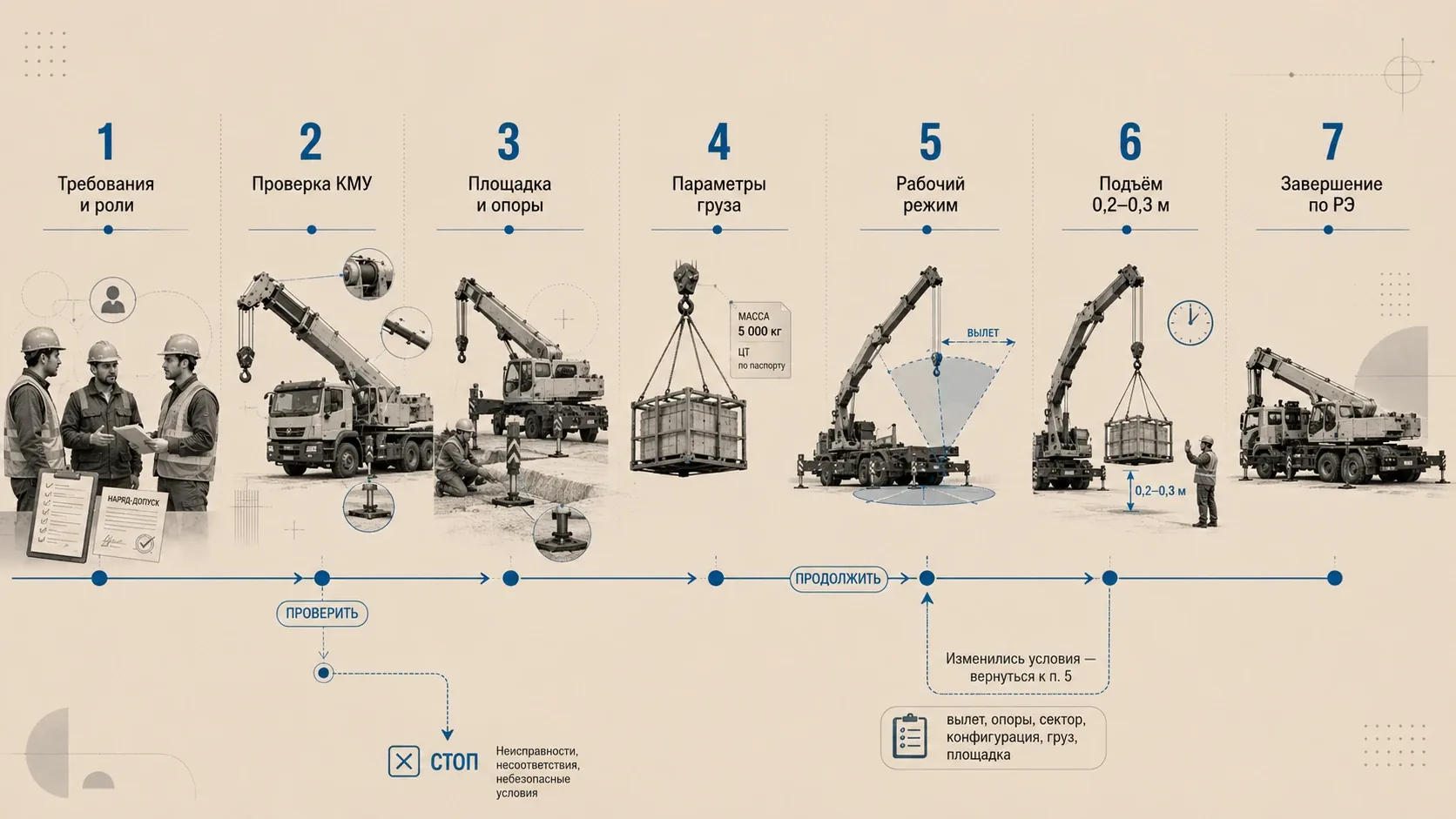

Как работать на КМУ: 7 этапов ПРОДОЛЖИТЬ / ПРОВЕРИТЬ / СТОП
- Определить требования и роли работников. Нужно установить, распространяются ли на работу ФНП № 461, кто назначен для управления подъёмным сооружением (ПС) и строповки, какая система сигнализации используется и какие производственные документы относятся к этой операции.
- Проверить КМУ по установленному порядку. Состав проверки определяют по паспорту, РЭ конкретной установки и производственным инструкциям эксплуатирующей организации. При неисправностях, с которыми эксплуатация запрещена, работу не начинают.
- Проверить площадку и выносные опоры. Площадка, грунт, уклон и положение опор должны соответствовать ФНП, если они применимы, и РЭ конкретной КМУ.
- Установить параметры груза. Масса должна быть известна до подъёма. Поднимать груз неизвестной массы запрещено.
- Проверить рабочий режим по документации КМУ. Учитывают фактический вылет, положение опор, сектор работы, конфигурацию стрелового оборудования и соответствующую грузовую характеристику из РЭ.
- Поднять груз на 0,2–0,3 м и остановиться. После остановки проверяют правильность строповки и действие тормоза.
- Завершить работу по РЭ. На перерыв и после окончания работ груз не оставляют подвешенным. ПС приводят в безопасное нерабочее состояние по РЭ конкретной установки.
Если изменился параметр, от которого зависит допустимость работы, этот параметр и связанный с ним режим проверяют заново. Прежний результат ПРОДОЛЖИТЬ нельзя автоматически переносить на новые условия.

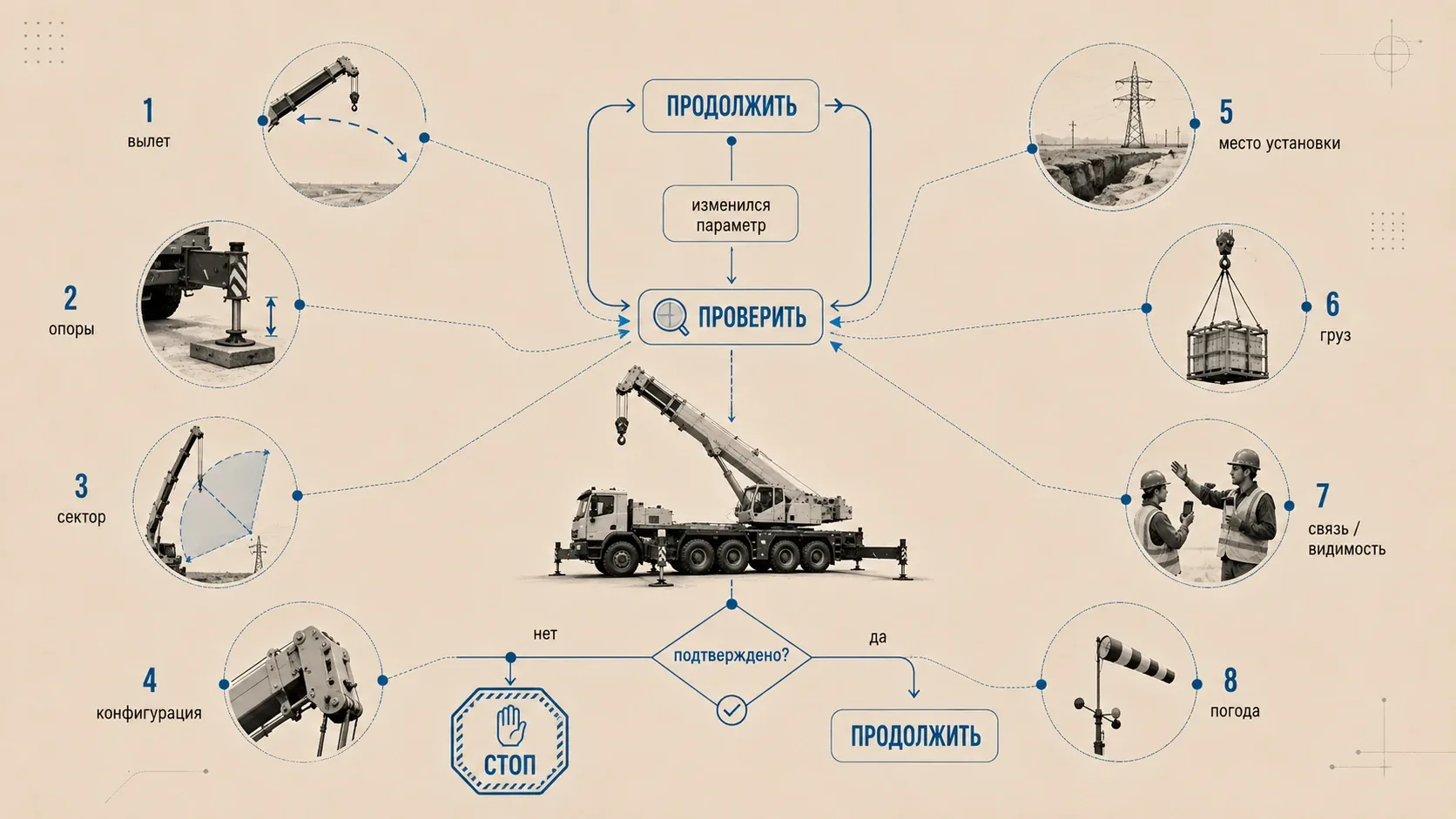

Какие изменения требуют повторной проверки
| Что изменилось | Что нужно подтвердить заново |
|---|---|
| Рабочий вылет | допустимую номинальную грузоподъёмность для нового вылета по грузовой характеристике |
| Положение опор | разрешённость конфигурации по РЭ и применимую грузовую характеристику |
| Сектор работы | ограничения РЭ и грузовой характеристики для фактического сектора |
| Конфигурация стрелового оборудования | допустимый режим для этой конфигурации |
| Место установки машины | грунт, уклон, положение опор, препятствия, ЛЭП и котлованы |
| Груз | массу, способ строповки, оснастку и допустимость режима |
| Видимость или предусмотренная связь | возможность управлять операцией по установленной системе сигнализации и взаимодействия работников |
| Погода | паспортные пределы ветра и температуры, фактическую видимость и дополнительные ограничения РЭ |
Требования к видимости, сигнализации и назначению работников определяют ФНП и производственные инструкции. Предельную скорость ветра и минимальную температуру ФНП связывают с паспортом ПС.

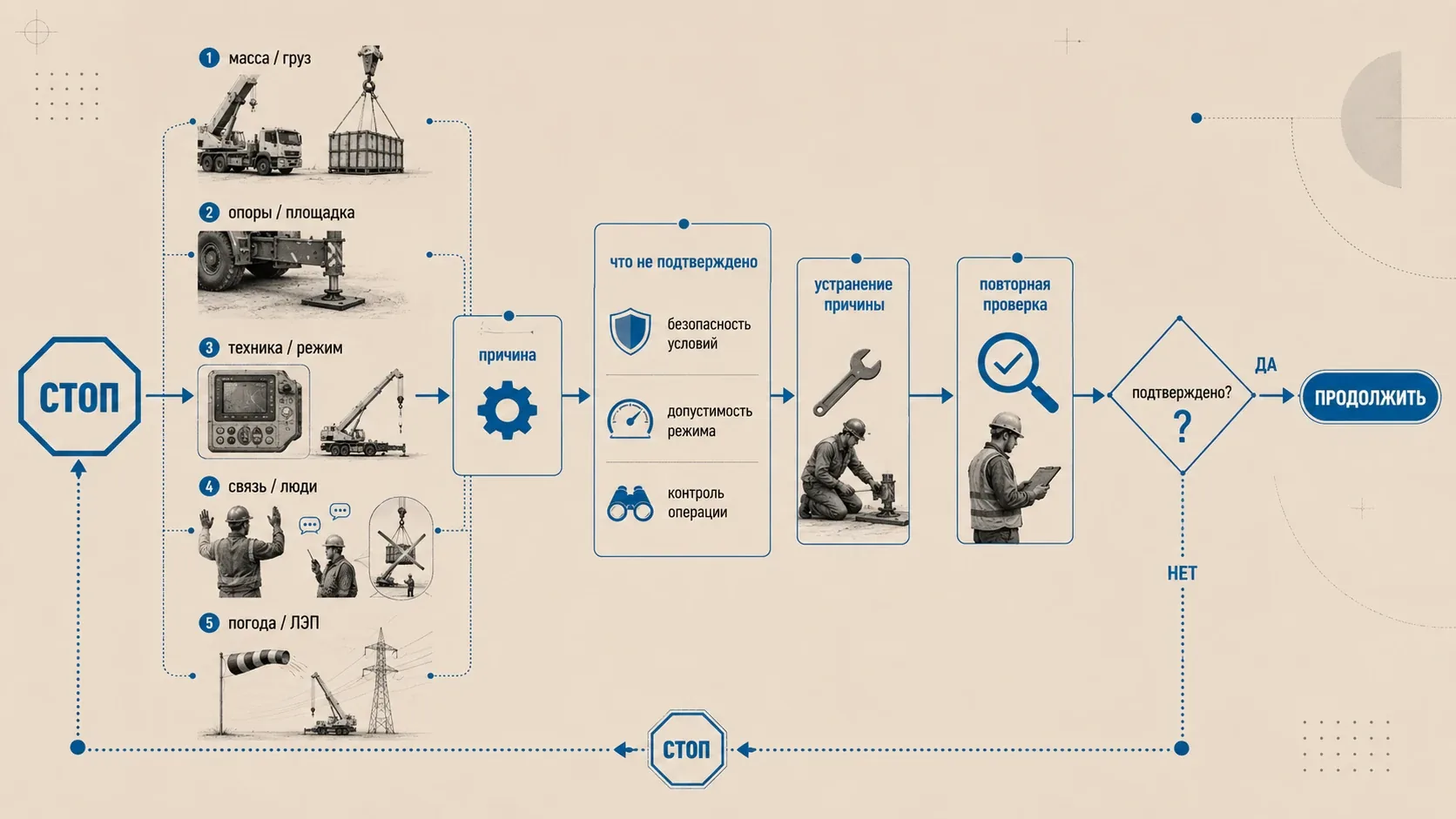

Когда работу не начинают или прекращают
| Ситуация | Решение | Что нужно до продолжения |
|---|---|---|
| Масса груза неизвестна | СТОП | установить массу до начала подъёма |
| Нет грузовой характеристики для фактического режима | СТОП | найти данные в РЭ/грузовой характеристике именно для применимой конфигурации |
| Опоры установлены не по РЭ | СТОП | привести установку в разрешённое положение и заново проверить рабочий режим |
| Площадка не соответствует требованиям | СТОП | устранить несоответствие и повторно оценить установку ПС |
| Неисправен ограничитель, указатель, регистратор, тормоз или другое устройство, неисправность которого запрещает работу | СТОП | восстановить работоспособность в установленном порядке |
| Груз примерз, засыпан, закреплён болтами, залит бетоном или удерживается иным образом | СТОП | устранить состояние, при котором подъём запрещён |
| Люди находятся под перемещаемым грузом | СТОП | исключить нахождение людей под грузом до продолжения операции |
| Утрачена предусмотренная для операции связь или контроль рабочей зоны | СТОП | восстановить предусмотренный производственными инструкциями способ взаимодействия и контроля |
| Ветер превышает предел, указанный в паспорте ПС | СТОП | работать только после возвращения условий в допустимый диапазон |
| Температура ниже паспортного минимума | СТОП | работать только при допустимой температуре |
| Снег, дождь или туман мешают крановщику различать сигналы или груз | СТОП | продолжить после восстановления достаточной видимости |
| Установка или работа ведётся ближе 30 м от крайнего провода ВЛ/воздушной электрической сети напряжением выше 50 В без требуемого наряда-допуска | СТОП | оформить и выполнить предусмотренный п. 112 ФНП порядок допуска |
| Не выдержано расстояние от основания откоса котлована/канавы до ближайшей опоры по таблице 2 | СТОП | обеспечить табличное расстояние; если глубина более 5 м и выдержать его невозможно, откос должен быть укреплён в соответствии с ППР |
Запрет на подъём груза неизвестной массы, требования при отдельных неисправностях, запрет поднимать примерзший или закреплённый груз и требование не допускать людей под перемещаемый груз установлены пп. 114–115 ФНП № 461. Погодные условия рассмотрены в п. 132. Требования к установке возле котлованов установлены п. 111 и таблицей 2 приложения № 1.
Какие правила нельзя считать универсальными для любой КМУ
При проверке действующей на 25 августа 2026 года редакции ФНП № 461 несколько распространённых правил не подтвердились как общие требования для всех КМУ.
| Распространённая формулировка | Что установлено | Что использовать вместо неё |
|---|---|---|
| «Уклон площадки всегда не больше 3°» | ФНП не устанавливают единый предел 3° для любой КМУ | паспорт / РЭ конкретного ПС |
| «При ветре больше 10 м/с работать нельзя» | ФНП требуют остановить работу при превышении паспортного предела ветра | паспорт ПС и дополнительные ограничения РЭ |
| «Все аутригеры всегда нужно выдвигать полностью» | ФНП требуют устанавливать ПС на выносные опоры по РЭ; если РЭ не содержит требований по этому вопросу — на все выносные опоры | РЭ и грузовая характеристика фактической конфигурации |
| «30 м — минимальный рабочий зазор до ЛЭП» | 30 м в п. 112 — граница специального организационного порядка, а не значение рабочего воздушного зазора | пп. 112–113 ФНП, наряд-допуск и применимые расстояния |
| «С подвешенным грузом телескопировать запрещено всегда» | ФНП прямо запрещают поднимать груз непосредственно с места его установки только механизмом телескопирования стрелы; остальные движения проверяют по РЭ | РЭ конкретной модели и фактический режим |
Эти разграничения следуют из пп. 108, 110, 112, 115 и 132 ФНП № 461.

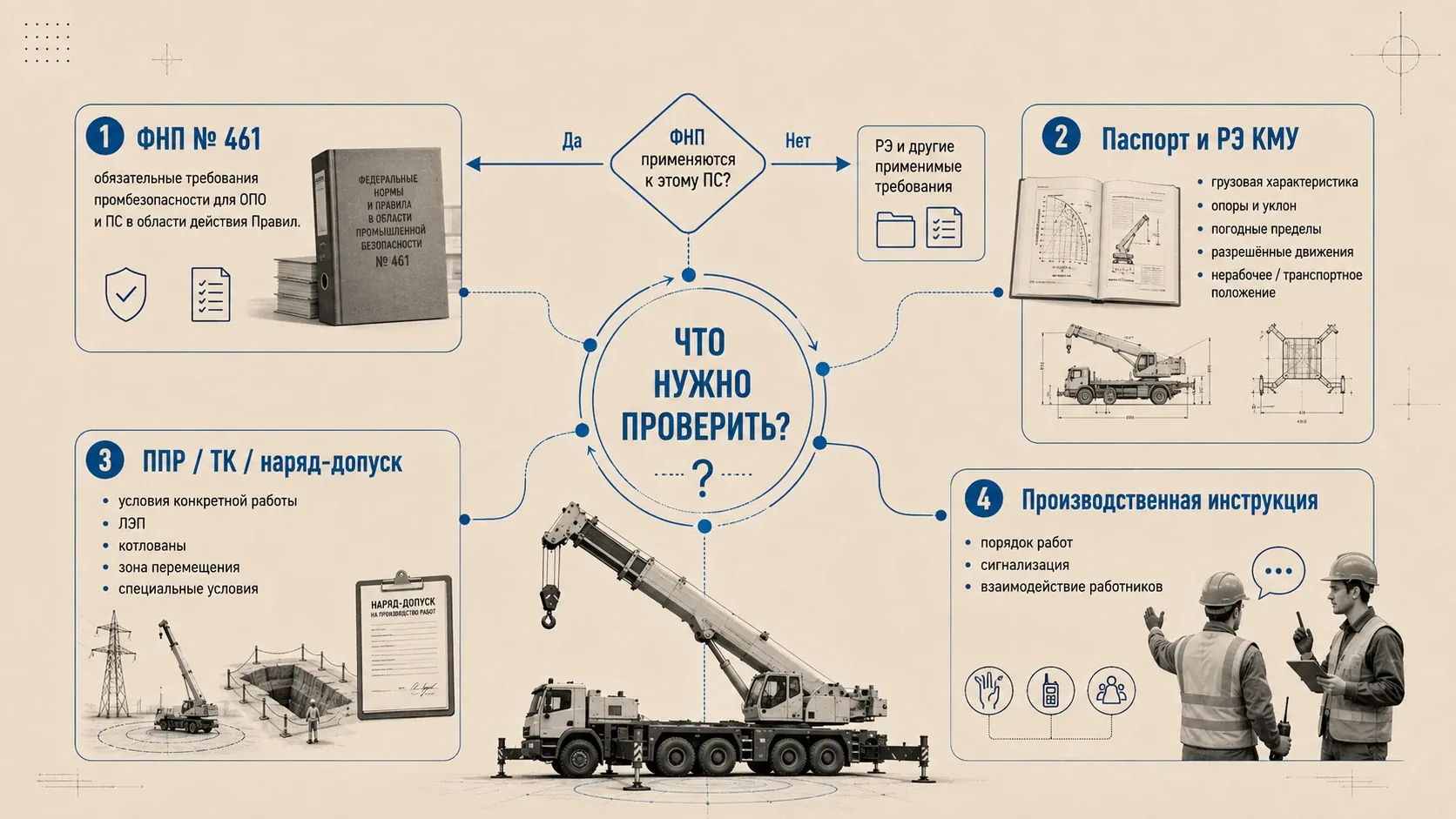

Где искать конкретное правило: ФНП, РЭ или документы на работу
| Источник | Что в нём проверять |
|---|---|
| ФНП № 461 | обязательные требования промышленной безопасности для ОПО и ПС, находящихся в области действия Правил |
| Паспорт и РЭ конкретной КМУ | грузовую характеристику, допустимые положения опор, уклон, паспортные погодные пределы, разрешённые движения и их сочетания, порядок складывания и безопасное нерабочее/транспортное положение |
| ППР, технологическая карта, наряд-допуск | условия конкретной работы, ограничения зоны перемещения, работы возле ЛЭП, котлованов и другие специальные условия, когда соответствующий документ требуется |
| Производственные инструкции | порядок выполнения работ, сигнализацию и взаимодействие работников в организации |
Эта таблица помогает понять, где искать нужное требование. Она не устанавливает юридическую иерархию документов.
ФНП № 461 применяются к опасным производственным объектам (ОПО), где используются перечисленные в Правилах подъёмные сооружения, в том числе краны-манипуляторы. При этом п. 3 содержит исключения. В частности, ФНП не распространяются на краны-манипуляторы, установленные на фундаменте, а также на краны-манипуляторы грузоподъёмностью до 1 т или с грузовым моментом до 4 т·м включительно.
Если ПС исключено из области действия ФНП № 461, требования этих Правил нельзя автоматически считать обязательными именно на основании ФНП. Безопасную эксплуатацию такой машины проверяют по её эксплуатационной документации и другим применимым требованиям. Ростехнадзор отдельно разъяснял этот подход для ПС, перечисленных в п. 3. ТР ТС 010/2011 требует, чтобы руководство (инструкция) по эксплуатации содержало сведения о конструкции и характеристиках машины, правила её использования и технического обслуживания, а также меры безопасности при эксплуатации.
Перед работой проверяют работников, КМУ, площадку и опоры
Кто управляет КМУ, кто стропит груз и кто передаёт команды
Если работа подпадает под ФНП, эксплуатирующая организация назначает крановщиков и стропальщиков распорядительным актом. Она же устанавливает порядок допуска к самостоятельной работе и обеспечивает работников производственными инструкциями.
Профессиональный стандарт «Крановщик (оператор) погрузочного крана (крана-манипулятора)», утверждённый приказом Минтруда России от 14.04.2025 № 229н, действует с 1 сентября 2025 года до 1 сентября 2031 года. Он предусматривает разные квалификационные профили в зависимости от параметров КМУ. Профстандарт описывает квалификационные характеристики, а назначение и допуск к конкретным работам дополнительно определяются применимыми требованиями ФНП и порядком эксплуатирующей организации.
Систему обмена сигналами между стропальщиками и крановщиками устанавливает эксплуатирующая организация и закрепляет в производственных инструкциях. Если рабочая зона полностью не просматривается и при этом нет радио- или телефонной связи, ФНП предусматривают назначение сигнальщика из числа стропальщиков.

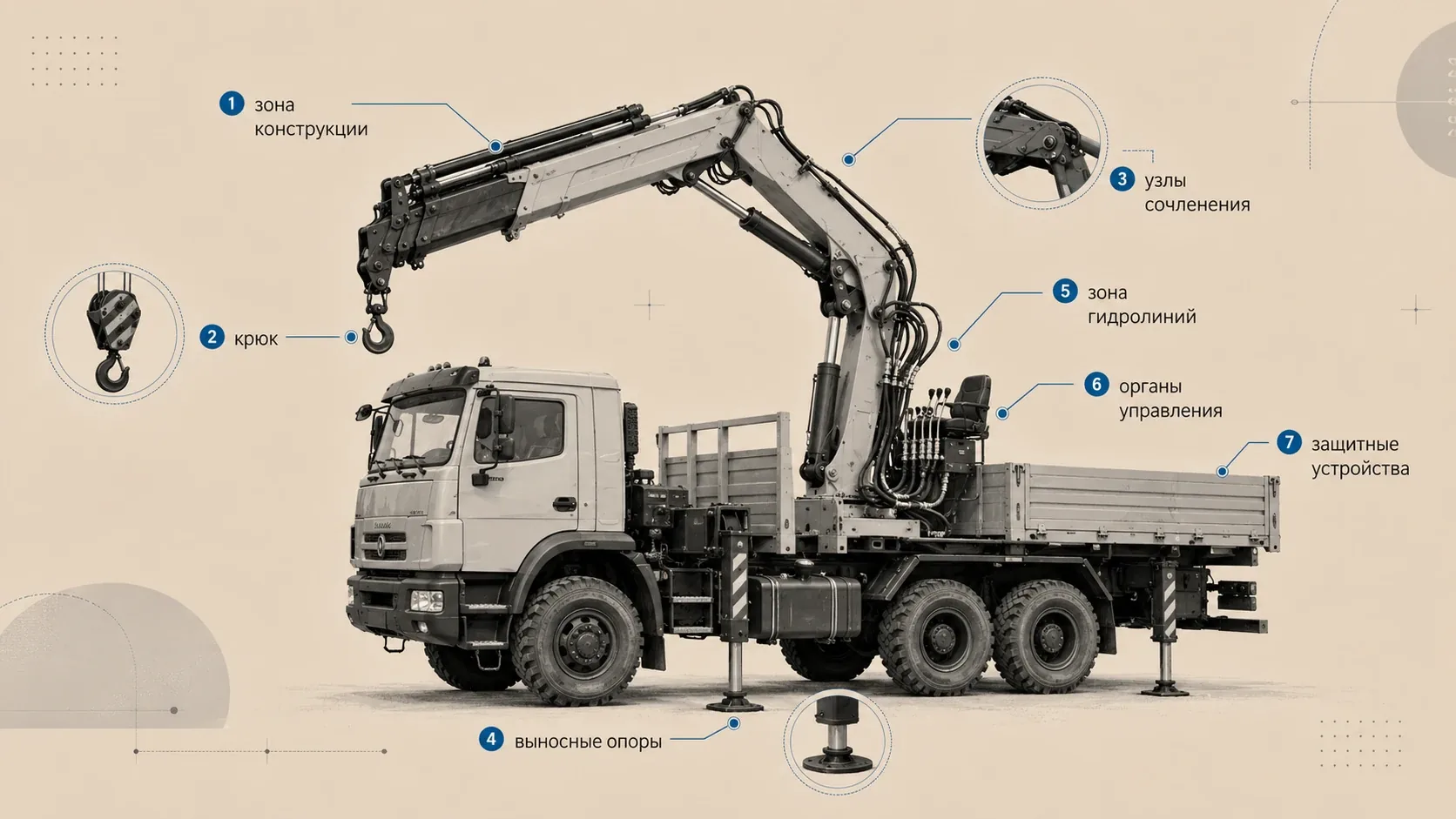

Что проверяют на самой КМУ
Для ПС, на которые распространяются ФНП, нельзя продолжать работу с отключёнными или неработоспособными ограничителями, регистраторами, указателями или тормозами в случаях, перечисленных в п. 115. Ограничители, указатели и регистраторы нельзя использовать для учёта веса перемещаемого груза.
Состав предсменной проверки определяют по паспорту, РЭ конкретной КМУ и производственным инструкциям эксплуатирующей организации. По ФНП организация должна установить порядок осмотров, технического обслуживания, ремонта и допуска работников с учётом документации конкретного ПС.
Поэтому одного универсального контрольного списка для всех моделей КМУ недостаточно. Он может подсказать, что проверить в документации, но не заменяет РЭ. Проверять нужно именно те узлы, функции и устройства, которые предусмотрены для конкретной машины и выполняемой работы.
Каким требованиям должна соответствовать площадка
Краны-манипуляторы, на которые распространяются ФНП № 461, устанавливают на подготовленной площадке с учётом категории и характера грунта. Ставить ПС на свеженасыпанный неутрамбованный грунт нельзя. Предельный уклон площадки определяют по паспорту или РЭ конкретного ПС.
При установке ПС между его поворотной частью в любом положении и строениями, штабелями грузов или другими предметами должно оставаться не менее 1 м.
Как устанавливают выносные опоры
ПС ставят на выносные опоры так, как указано в РЭ. Если РЭ не содержит требований по этому вопросу, ФНП предписывают устанавливать ПС на все выносные опоры.
Из этого не следует, что у любой КМУ всегда нужно максимально выдвигать каждую балку. Допустимая конфигурация зависит от документации конкретной установки.
У отдельных систем рабочая зона действительно меняется в зависимости от положения стабилизаторов. Например, система PALFINGER HPSC определяет допустимую рабочую зону с учётом положения опор, которое измеряют датчики. Это пример конкретной системы, а не общее правило для всех КМУ.

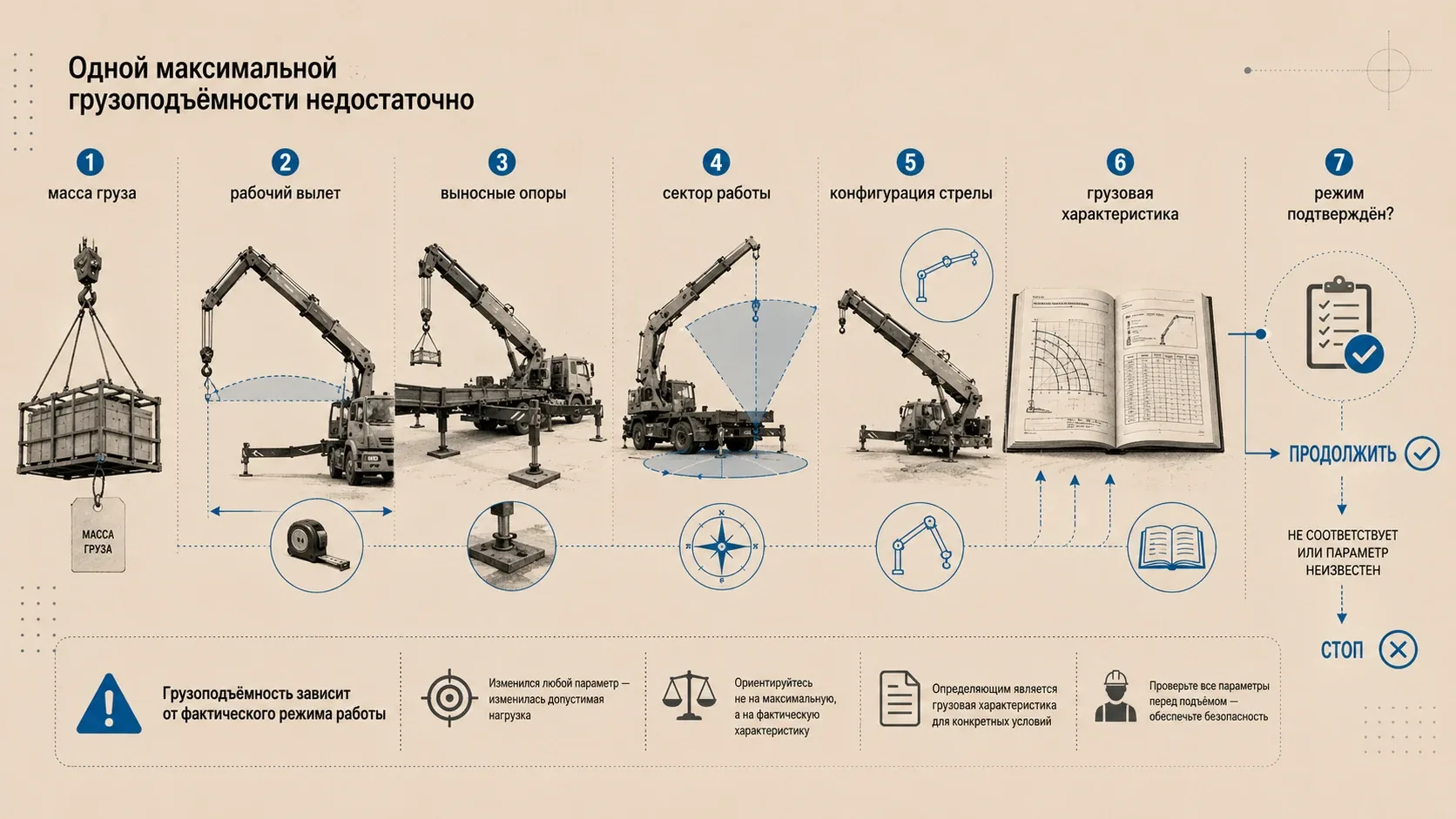

Допустимый груз определяют по фактическому режиму и грузовой характеристике
Максимальная грузоподъёмность, указанная для КМУ, не означает, что такую массу можно поднимать на любом вылете и при любой конфигурации. ГОСТ 33167-2014 требует, чтобы грузовая характеристика в РЭ показывала номинальную грузоподъёмность на соответствующем вылете и необходимые условия её применения.
ГОСТ 33167-2014 действует в России с 1 января 2016 года. Его область применения относится прежде всего к проектированию, изготовлению и испытаниям погрузочных гидравлических кранов. При работе на конкретной КМУ решение принимают по её РЭ и грузовой характеристике. Общий стандарт не заменяет документацию машины.
Перед подъёмом проверяют:
- известна ли масса груза;
- какой фактический рабочий вылет;
- как установлены выносные опоры;
- в каком секторе выполняется работа;
- какая конфигурация стрелового оборудования используется;
- какой режим указан для этих условий в грузовой характеристике;
- какие дополнительные ограничения содержит РЭ.
Что показывает грузовой момент
По ГОСТ 33167-2014 грузовой момент — это произведение номинальной грузоподъёмности и соответствующего ей вылета.
$$ M = Q \times R $$
где:
M— грузовой момент;Q— номинальная грузоподъёмность, соответствующая вылетуR;R— соответствующий вылет.
Если Q указана в тоннах, а R — в метрах, в отраслевых документах получают значение в т·м. Его не следует смешивать с физическим моментом силы в СИ, который выражают, например, в кН·м.
Формула не заменяет грузовую характеристику конкретной КМУ. По одному значению M нельзя самостоятельно определить разрешённую массу на другом вылете, если такой режим не подтверждён РЭ или грузовой характеристикой машины.
Если масса груза неизвестна, работать нельзя
Для ПС, на которые распространяются ФНП, запрещено поднимать груз неизвестной массы. Пункт 134 также запрещает использовать ограничители, указатели и регистраторы для учёта веса груза.
Поэтому нельзя сначала оторвать неизвестный груз от земли и по реакции КМУ проверить, сможет ли она его поднять. Подъём груза с неизвестной массой уже запрещён п. 114.
Первоначальный подъём: 0,2–0,3 м и проверка
Если работа подпадает под ФНП, груз сначала поднимают на высоту не более 0,2–0,3 м, после чего останавливают движение и проверяют:
- правильность строповки;
- надёжность действия тормоза.
Если после этой проверки безопасное продолжение работы не подтверждено, движение не продолжают. Сначала устраняют причину, затем проводят проверку повторно.
При горизонтальном перемещении груз должен проходить минимум на 0,5 м выше встречающихся предметов. ФНП отдельно требуют, чтобы стрелы кранов и кранов-манипуляторов при перемещении находились не менее чем на 0,5 м выше встречающихся препятствий.
Какие действия прямо запрещены при работе КМУ
Для ПС, на которые распространяются ФНП, в том числе запрещены следующие действия:
| Ситуация | Что запрещено |
|---|---|
| Подтаскивание | подтаскивать груз крюком при наклонном положении грузовых канатов |
| Защемлённые стропы | освобождать защемлённые грузом стропы с помощью ПС |
| Неустойчивое положение груза | перемещать груз, находящийся в неустойчивом положении |
| Примерзший или закреплённый груз | поднимать груз, примерзший, засыпанный, закреплённый болтами, залитый бетоном или удерживаемый иным образом |
| Подвешенный груз | оставлять груз подвешенным на перерыв или после окончания работ |
| Телескопирование при отрыве груза | поднимать груз непосредственно с места установки только механизмом телескопирования стрелы |
Запрет телескопирования относится к конкретному действию
Пункт 115 ФНП № 461 запрещает поднимать груз непосредственно с места его установки только механизмом телескопирования стрелы. Эта норма сама по себе не означает, что любое изменение длины стреловой системы при любом подвешенном грузе всегда запрещено.
Ограничения на телескопирование, одновременное выполнение движений и конфигурацию стреловой системы нужно проверять по РЭ конкретной КМУ.
Особые условия: ЛЭП, котлованы, ветер и видимость

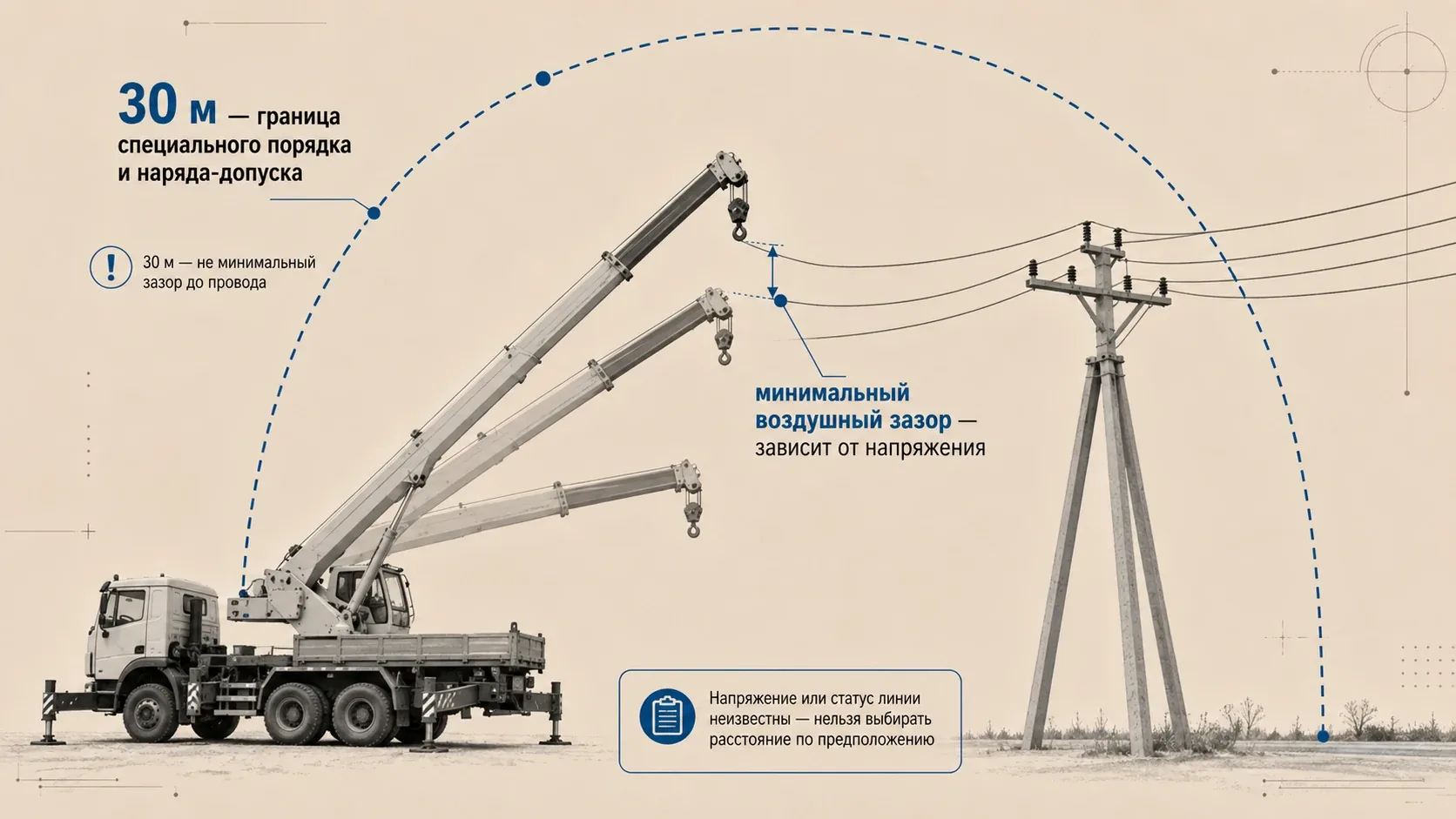

Работа возле ЛЭП: что означают 30 м
Если ПС подпадает под ФНП, его установка и работа на расстоянии менее 30 м от крайнего провода воздушной линии электропередачи или воздушной электрической сети напряжением выше 50 В допускается только по наряду-допуску, который определяет безопасные условия работы.
Расстояние 30 м из п. 112 — это граница специального организационного порядка. Оно не является минимальным рабочим расстоянием от стрелы КМУ до провода.
Для работ с применением ПС на действующих электростанциях, подстанциях и линиях электропередачи п. 113 предусматривает отдельный порядок наряда-допуска. Воздушные расстояния до ближайшего провода под напряжением должны быть не меньше значений из приложений № 1 и № 2.
В таблице 3 приложения № 1 указаны минимальные расстояния от стрелы ПС во время работы до проводов ЛЭП, находящихся под напряжением:
| Напряжение ВЛ | Минимальное расстояние от стрелы ПС до провода |
|---|---|
| до 1 кВ | 1,5 м |
| свыше 1 до 35 кВ | 2,0 м |
| свыше 35 до 110 кВ | 3,0 м |
| свыше 110 до 220 кВ | 4,0 м |
| свыше 220 до 400 кВ | 5,0 м |
| свыше 400 до 750 кВ | 9,0 м |
| свыше 750 до 1150 кВ | 10,0 м |
Если напряжение линии, статус электроустановки или применимый порядок работ неизвестны, выбирать строку таблицы по предположению нельзя. Сначала определяют исходные условия и требования, которые относятся к этой работе.
Расстояние до котлована зависит от глубины и типа грунта
Для ПС, на которые распространяются ФНП № 461, расстояние от основания откоса котлована или канавы до оси ближайшей опоры зависит от глубины и типа ненасыпного грунта.
| Глубина, м | Песчаный / гравийный | Супесчаный | Суглинистый | Лессовый сухой | Глинистый |
|---|---|---|---|---|---|
| 1 | 1,5 | 1,25 | 1,0 | 1,0 | 1,0 |
| 2 | 3,0 | 2,4 | 2,0 | 2,0 | 1,5 |
| 3 | 4,0 | 3,6 | 3,25 | 2,5 | 1,75 |
| 4 | 5,0 | 4,4 | 4,0 | 3,0 | 3,0 |
| 5 | 6,0 | 5,3 | 4,75 | 3,5 | 3,5 |
Поэтому правило «опору всегда ставят минимум в метре от траншеи» неверно как универсальное. Значение 1,0 м в таблице относится только к отдельным сочетаниям глубины и типа грунта.
Если глубина котлована более 5 м и выдержать расстояния из таблицы невозможно, п. 111 требует укрепить откос в соответствии с ППР. Это специальное условие именно для глубины более 5 м. Оно не означает, что при любой глубине табличное расстояние можно заменить произвольным «решением ППР».
Ветер, температура, видимость и уклон
ФНП № 461 не задают одну скорость ветра, минимальную температуру или допустимый уклон для всех КМУ.
Для ПС на открытом воздухе работу прекращают:
- если скорость ветра выше предельно допустимой скорости, указанной в паспорте ПС;
- если температура окружающей среды ниже предельно допустимой температуры, указанной в паспорте ПС;
- при снегопаде, дожде или тумане, если крановщик плохо различает сигналы стропальщика или перемещаемый груз.
Допустимый уклон площадки определяют по паспорту или РЭ конкретного ПС. Поэтому нельзя без документации конкретной машины утверждать, что для любой КМУ действует предел 3° по уклону или 10 м/с по скорости ветра.
Что делать с КМУ после окончания работы
Во время перерыва и после окончания работ груз нельзя оставлять подвешенным. ПС приводят в безопасное нерабочее положение в соответствии с РЭ.
ФНП № 461 не устанавливают одной последовательности складывания стрелы, секций, крюка и выносных опор для всех КМУ. Порядок складывания нужно выполнять по РЭ фактически используемой установки.
Источники
- Приказ Ростехнадзора от 26.11.2020 № 461 (ред. от 16.04.2026), ФНП «Правила безопасности опасных производственных объектов, на которых используются подъемные сооружения», пп. 1–3. Редакция действует с 08.06.2026; срок действия приказа — до 01.09.2032.
- ФНП № 461, п. 114: первоначальный подъём на 0,2–0,3 м, проверка строповки и тормоза, запрет подъёма неизвестной массы, горизонтальное перемещение на 0,5 м выше предметов, запрет оставлять груз подвешенным, безопасное нерабочее состояние по РЭ.
- ТР ТС 010/2011 «О безопасности машин и оборудования», ст. 4 п. 8: содержание руководства (инструкции) по эксплуатации, включая характеристики машины, указания по использованию, обслуживанию и меры безопасности. Евразийская экономическая комиссия.
- ФНП № 461, пп. 147, 151–153, 248–249: порядок осмотров/обслуживания и допуска, назначение крановщиков и стропальщиков, сигнальщик при отсутствии прямой видимости и связи, система обмена сигналами.
- ФНП № 461, пп. 108–110: подготовленная площадка, грунт, уклон по паспорту/РЭ, расстояние от поворотной части не менее 1 м, установка на выносные опоры по РЭ.
- ГОСТ 33167-2014 «Краны погрузочные гидравлические. Требования безопасности», действует с 01.01.2016; область применения — проектирование, изготовление и испытания; п. 3.19 — определение грузового момента; п. 7.4.4 — грузовая характеристика в РЭ. Росстандарт.
- ФНП № 461, пп. 132 и 134: остановка при превышении паспортного ветра, температуре ниже паспортного минимума, плохой видимости при снегопаде/дожде/тумане; запрет использовать ограничители, указатели и регистраторы для учёта веса.
- ФНП № 461, п. 115: запреты на эксплуатацию при отдельных неисправностях, подтаскивание, освобождение защемлённых стропов ПС, перемещение неустойчивого груза, подъём примерзшего/засыпанного/закреплённого груза, подъём непосредственно с места установки только телескопированием и другие запреты.
- ФНП № 461, п. 111 и приложение № 1, таблица 2: расстояния от основания откоса котлована/канавы до ближайшей опоры; при глубине более 5 м и невозможности соблюсти таблицу откос укрепляют по ППР.
- Приказ Ростехнадзора от 16.04.2026 № 129. Зарегистрирован Минюстом России 26.05.2026 № 86650, действует с 08.06.2026; в части приказа № 461 продлевает срок действия до 01.09.2032.
- ФНП № 461, пп. 112–113: работы ближе 30 м от крайнего провода ВЛ/воздушной электрической сети напряжением выше 50 В по наряду-допуску; отдельный порядок для работ на действующих электростанциях, подстанциях и ЛЭП.
- Приволжское управление Ростехнадзора, «Вопрос-ответ»: официальное разъяснение об области ФНП № 461 и использовании РЭ изготовителя для ПС, исключённых п. 3; разъяснение имеет информационный, а не нормативный характер.
- Приказ Минтруда России от 14.04.2025 № 229н «Об утверждении профессионального стандарта “Крановщик (оператор) погрузочного крана (крана-манипулятора)”». Действует с 01.09.2025 до 01.09.2031.
- PALFINGER, HPSC — High Performance Stability Control: система определяет допустимую рабочую зону с учётом фактического положения стабилизаторов.
- ФНП № 461, п. 102: при перемещении груз/грузозахватный орган должен проходить не менее чем на 0,5 м выше препятствий; стрелы кранов и кранов-манипуляторов при перемещении — также не менее чем на 0,5 м выше препятствий.
- ФНП № 461, приложение № 1, таблица 3 «Минимальное расстояние от стрелы ПС во время работы до проводов ЛЭП, находящихся под напряжением».
