Как выбрать автовышку под конкретную задачу и условия площадки
Специалисты ООО «ИТТ»
В этой статье под автовышкой понимается автомобильный подъемник с рабочей платформой. Выбирать конкретную машину только по одной максимальной характеристике нельзя. Нужная рабочая точка должна входить в рабочую область выбранной установки из позиции, которую машина реально может занять. Нагрузка и условия установки должны соответствовать документации именно этого исполнения.
Ниже приведена схема предварительного подбора. Статусы «подтверждено / неизвестно / стоп» не являются нормативной классификацией. Они не заменяют паспорт, руководство по эксплуатации, рабочую диаграмму и обязательные документы для конкретной работы.
Если нужно выбрать не конкретную установку, а категорию техники, см. материал автокран или автовышка.

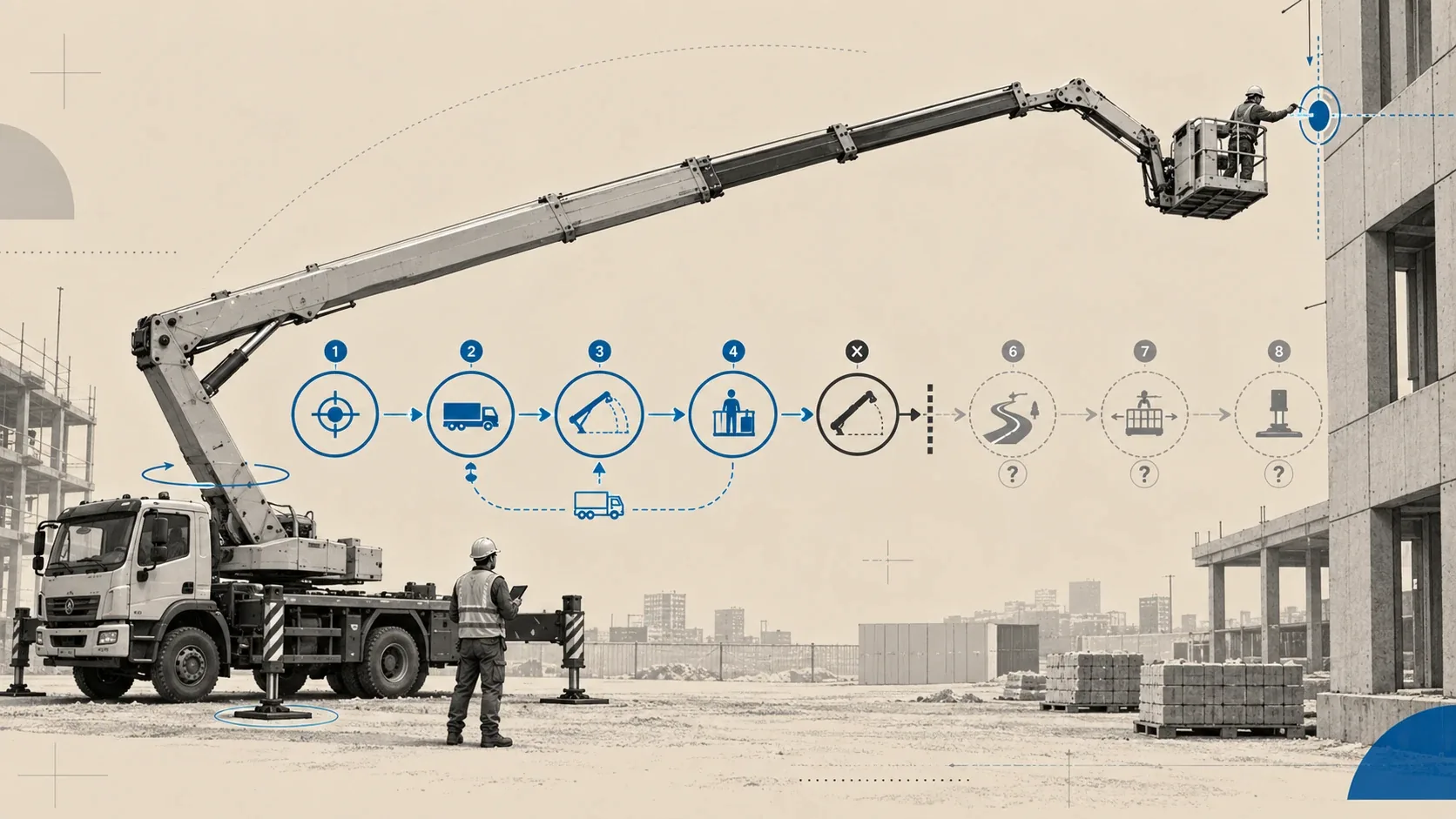

Быстрая схема выбора: что проверить перед подбором автовышки
Сначала определите рабочую точку и возможную позицию машины. Затем проверьте рабочую область, нагрузку, траекторию, подъезд, место установки, опоры и основание. Если обязательный параметр неизвестен, пригодность машины пока не подтверждена.
| Проверка | Что нужно выяснить | Когда можно идти дальше |
|---|---|---|
| Рабочая точка | Где должна находиться рабочая платформа? | Точка или рабочая зона определена |
| Позиция машины | Откуда техника реально сможет работать? | Есть доступное место установки |
| Рабочая область | Достигается ли точка при требуемых координатах? | Точка проверена по диаграмме конкретной установки |
| Нагрузка | Допустима ли фактическая масса в платформе и соблюдены ли другие ограничения? | Проверены масса и дополнительные ограничения руководства по эксплуатации (РЭ) |
| Траектория | Может ли стрела и платформа пройти к точке? | Путь проверен по геометрии объекта и рабочей диаграмме |
| Подъезд | Может ли шасси пройти к месту работы? | Маршрут совместим с фактическими габаритами и ограничениями машины |
| Рабочая позиция | Может ли машина занять рассчитанное место? | Хватает пространства для установки и манёвра |
| Опоры и основание | Можно ли выставить машину в предусмотренной документацией конфигурации? | Условия установки подтверждены |
Если машину переставили, рабочую область и траекторию проверяют заново. Координаты рабочей точки относительно установки уже изменились. Если допустимая нагрузка зависит от положения платформы, её тоже нужно перепроверить для новой позиции.
Что сфотографировать и измерить до сравнения автовышек
Сначала соберите данные об объекте, только потом сравнивайте модели. Приблизительный размер нельзя выдавать за подтверждённый.
| Данные | Что зафиксировать | Если подтверждения нет |
|---|---|---|
| Рабочая точка | где должна находиться рабочая платформа | отметить на фото или схеме |
| Высота | вертикальное положение зоны | указать имеющийся замер и способ измерения |
| Горизонтальная геометрия | положение точки относительно предполагаемой стоянки | приложить схему и известные размеры |
| Несколько точек | все рабочие зоны | пронумеровать |
| Препятствия | заборы, козырьки, деревья, оборудование | сделать общий и боковой ракурс |
| Нагрузка | люди, инструмент, материалы и другие переносимые предметы | передать известные массы раздельно |
| Въезд | ворота, арки, узкие места | измерить и сфотографировать |
| Манёвры | повороты и свободное пространство | зафиксировать путь от въезда |
| Позиция машины | предполагаемое место установки | сфотографировать с нескольких сторон |
| Опоры | свободное место вокруг позиции | не подставлять универсальный размер |
| Основание | поверхность и известные ограничения | оставить статус «требует проверки», если свойств основания нет |
| ЛЭП и другие ограничения | наличие и расположение | не определять допустимость только по фотографии |
Фото подтверждает только то, что на нём действительно видно или можно однозначно измерить. Оно не заменяет данные о несущей способности основания, скрытых конструкциях, точных размерах и требованиях документации конкретного подъемника.
Сначала задайте рабочую точку, позицию машины и нагрузку
Рабочая высота и высота до пола платформы — не одно и то же
По ГОСТ 33650-2015 номинальная высота подъёма — вертикальное расстояние от плоскости рабочей площадки до пола рабочей платформы в крайнем верхнем рабочем положении. Рабочая высота подъёма по тому же стандарту равна номинальной высоте плюс 1,5 м.
При подборе не заменяйте координаты рабочей точки «высотой здания» или «этажом». Нужно знать вертикальное и горизонтальное положение точки относительно возможной позиции машины, а также препятствия на пути.

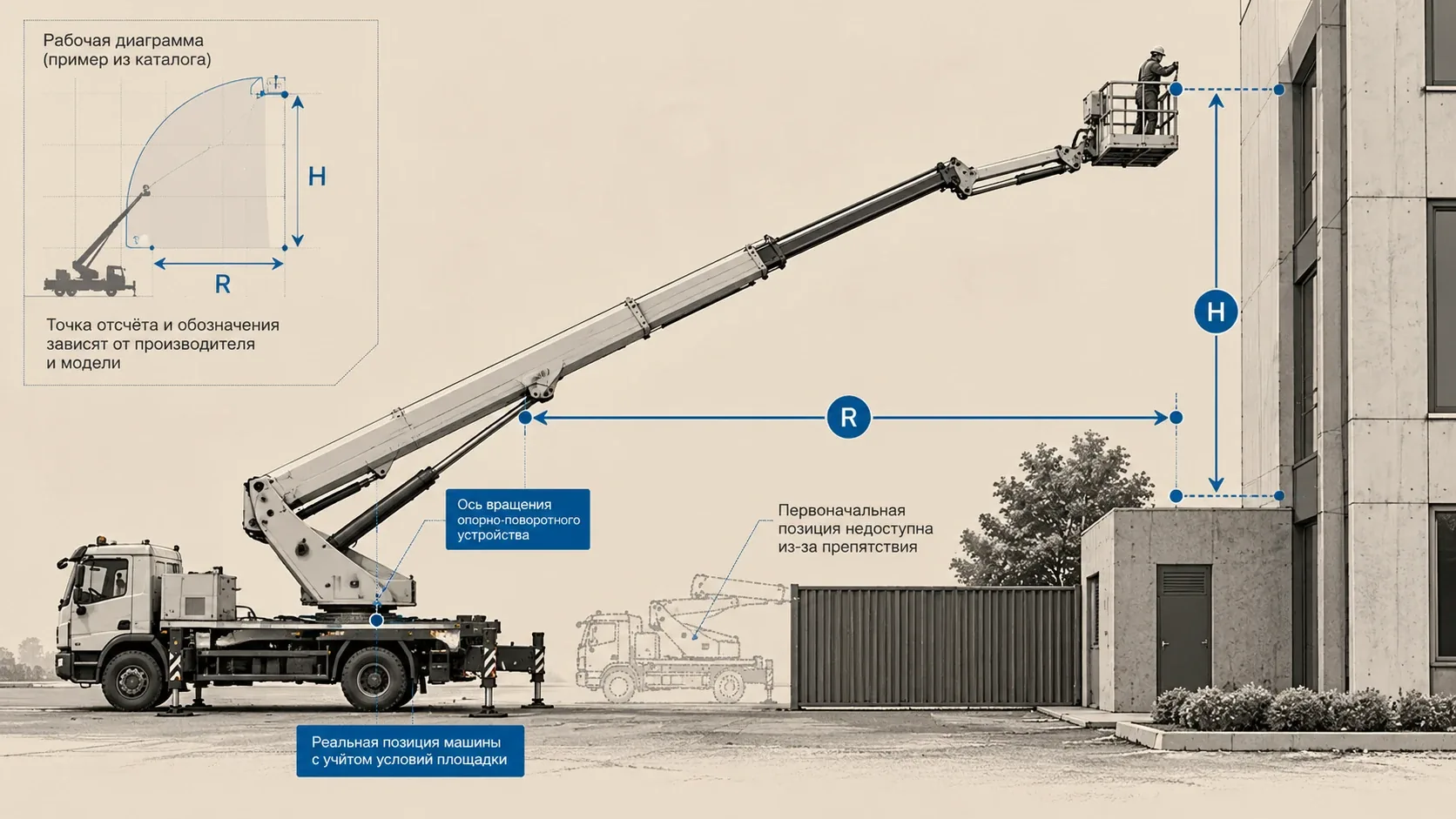

Определите, где машина реально сможет встать
Позиция, от которой вы считаете рабочую точку, должна быть реально доступна на объекте. Забор, припаркованные машины, газон, пристройка, дерево, оборудование или занятая территория могут исключить первоначально выбранное место.
ГОСТ 33650-2015 определяет номинальный вылет как наибольшее горизонтальное расстояние от вертикальной оси вращения опорно-поворотного устройства до наружного ограждения рабочей платформы. Рабочую диаграмму конкретной установки нужно читать по тем осям, точкам отсчёта и обозначениям, которые изготовитель указал именно для выбранного исполнения.
Посчитайте планируемую массу в рабочей платформе
Для первой проверки сложите массу всего, что будет одновременно находиться на рабочей платформе:
$$ Mплан=∑Mлюди+∑Mинструмент+∑Mматериалы+∑Mпрочая нагрузкаM_{\text{план}} = \sum M_{\text{люди}} + \sum M_{\text{инструмент}} + \sum M_{\text{материалы}} + \sum M_{\text{прочая нагрузка}} $$
Условный пример: два работника массой 82 и 76 кг, инструмент 18 кг и материалы 24 кг.
$$ Mплан=82+76+18+24=200 кгM_{\text{план}} = 82 + 76 + 18 + 24 = 200\ \text{кг} $$
Формула показывает только исходную массу. Она не подтверждает, что такая рабочая конфигурация допустима. По ГОСТ 33650-2015 номинальная грузоподъёмность — груз максимальной расчётной массы, расположенный на рабочей платформе и поднимаемый подъемником. Ограничения конкретной установки нужно брать из её документации.
У модели могут быть и другие ограничения, поэтому одной проверки массы недостаточно. Например, для АНТ-28 ГАЗ C41R33 УЗСТ указывает не только диапазоны грузоподъёмности, но и максимум два человека в люльке и максимально допустимое ручное усилие 400 Н.
Одна рабочая точка, несколько позиций машины: сравните их до выбора модели
Если к рабочей точке можно подойти с разных сторон, каждую возможную позицию машины рассматривайте как отдельный вариант задачи.
| Проверка | Позиция А | Позиция Б | Что считать результатом |
|---|---|---|---|
| Рабочая точка входит в рабочую область | подтверждено / неизвестно / стоп | подтверждено / неизвестно / стоп | нужна проверка по диаграмме конкретной установки |
| Траектория не конфликтует с препятствиями | подтверждено / неизвестно / стоп | подтверждено / неизвестно / стоп | неизвестный путь не считать подтверждённым |
| Машина может занять позицию | подтверждено / неизвестно / стоп | подтверждено / неизвестно / стоп | учитывать въезд и манёвр |
| Есть место для требуемой конфигурации опор | подтверждено / неизвестно / стоп | подтверждено / неизвестно / стоп | сверять с документацией конкретной установки |
| Основание проверено | подтверждено / неизвестно / стоп | подтверждено / неизвестно / стоп | не подменять проверку основания фотографией |
| Нагрузка допустима в требуемом положении | подтверждено / неизвестно / стоп | подтверждено / неизвестно / стоп | проверять по рабочей характеристике и РЭ |
| Итог | кандидат / данных недостаточно / исключить | кандидат / данных недостаточно / исключить | сравнивать модели после проверки обязательных параметров |
Если нужно работать на нескольких участках фасада или с разных сторон объекта, каждую рабочую точку проверяют отдельно. Если вся зона недоступна из одной позиции, после каждой перестановки заново проверяют рабочую область, траекторию и применимые ограничения.
Как проверить высоту, вылет и нагрузку по диаграмме конкретной автовышки
Максимальную высоту, максимальный вылет и максимальную грузоподъёмность нельзя автоматически считать одной допустимой конфигурацией. Это видно по официальным характеристикам АНТ-28 ГАЗ C41R33. УЗСТ указывает рабочую высоту не более 28 м и вылет не более 16 м. При этом грузоподъёмность люльки составляет 350 кг до 13,5 м и 150 кг до 16 м.
Из этих данных не следует, что установка может работать с 350 кг на вылете 16 м.

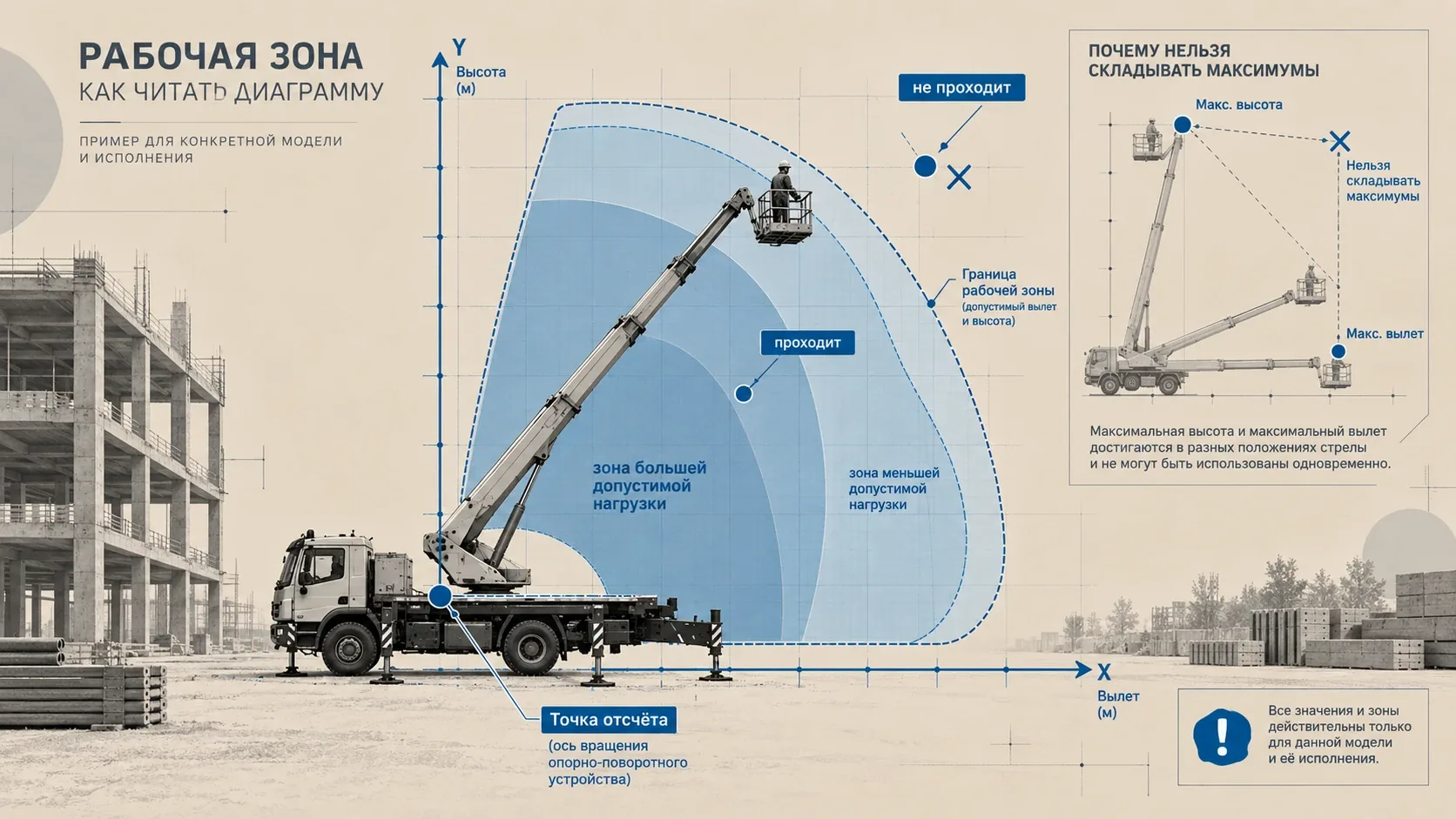

Как читать рабочую зону
- Найдите документацию точной модели и исполнения.
- Найдите рабочую или грузовысотную диаграмму, если изготовитель её предусмотрел.
- Определите, откуда на схеме отсчитываются координаты.
- Перенесите нужную рабочую точку в систему координат диаграммы.
- Проверьте, входит ли точка в допустимую рабочую область.
- Проверьте допустимую нагрузку для этого положения.
- Проверьте дополнительные ограничения: число людей, ручные усилия, рабочий сектор, конфигурацию опор и другие условия, если они указаны для конкретной машины.
Для поиска характеристик отдельных моделей на сайте предусмотрены обзоры автовышек. Значения из одного обзора нельзя переносить на другую установку.

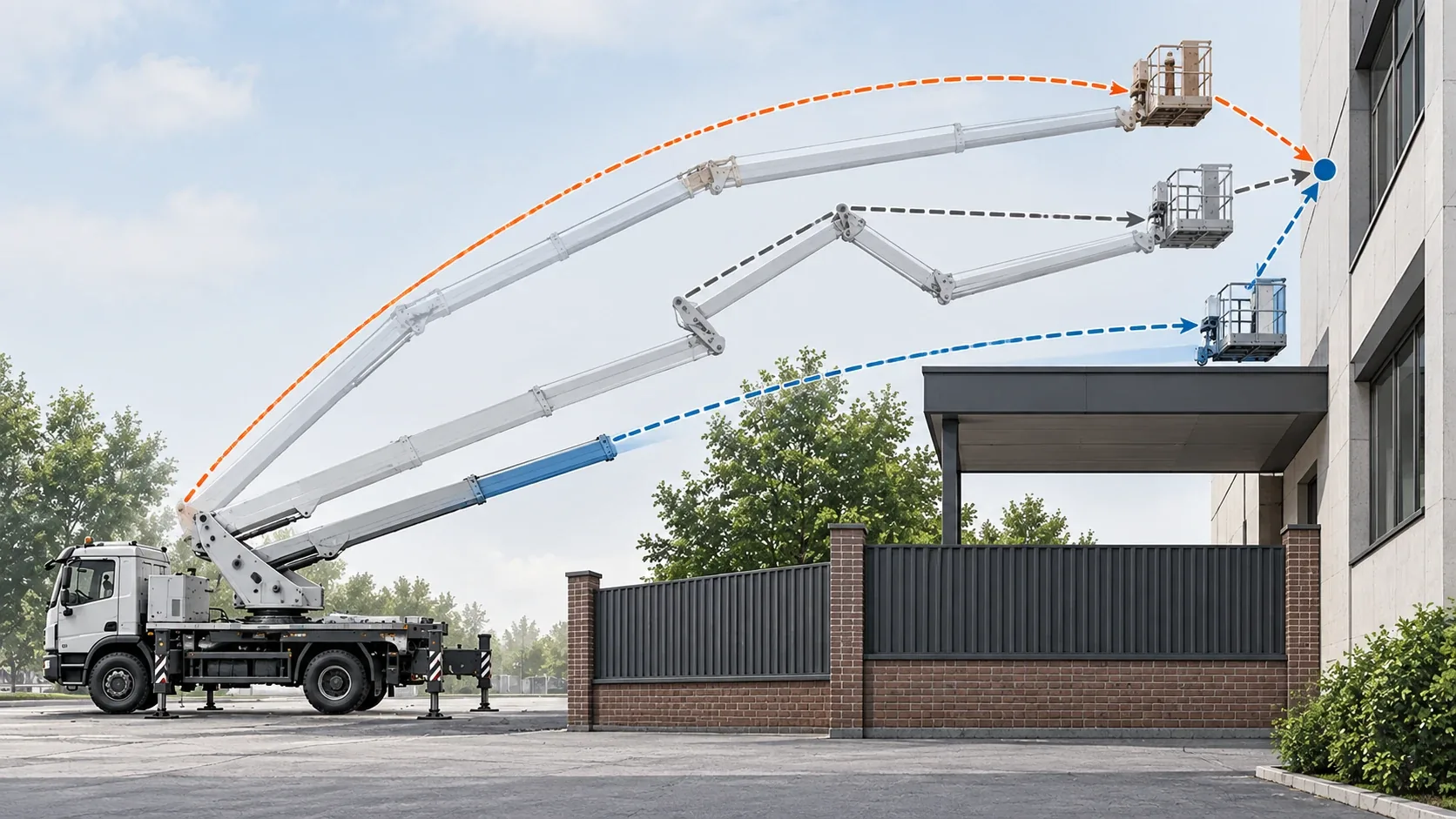

Препятствие задаёт нужную траекторию, но не определяет тип стрелы
Забор, козырёк, дерево или оборудование ограничивают путь стрелы и платформы. Но по одному препятствию нельзя определить, какой тип стрелы точно решит задачу. Пригодность нужно проверять по рабочей области и ограничениям конкретной установки.
| Ситуация | Что требуется от траектории | Что измерить | Что проверить по конкретной установке |
|---|---|---|---|
| Прямой доступ | путь к рабочей зоне без пересечения препятствий | координаты точки и свободный коридор | рабочую диаграмму, нагрузку и фактический путь платформы |
| Забор | пройти над или вокруг препятствия | высоту, толщину и положение забора относительно машины и точки | достижимость точки и допустимую траекторию |
| Козырёк или пристройка | обойти выступ и выйти к точке | размеры выступа и взаимное положение элементов | рабочую область и ограничения движения |
| Деревья или оборудование | пройти через фактически свободное пространство | границы свободного коридора | допустимость траектории конкретного исполнения |
| Несколько участков | достичь всех требуемых точек | координаты каждой зоны и возможные позиции машины | нужна ли перестановка и повторная проверка |

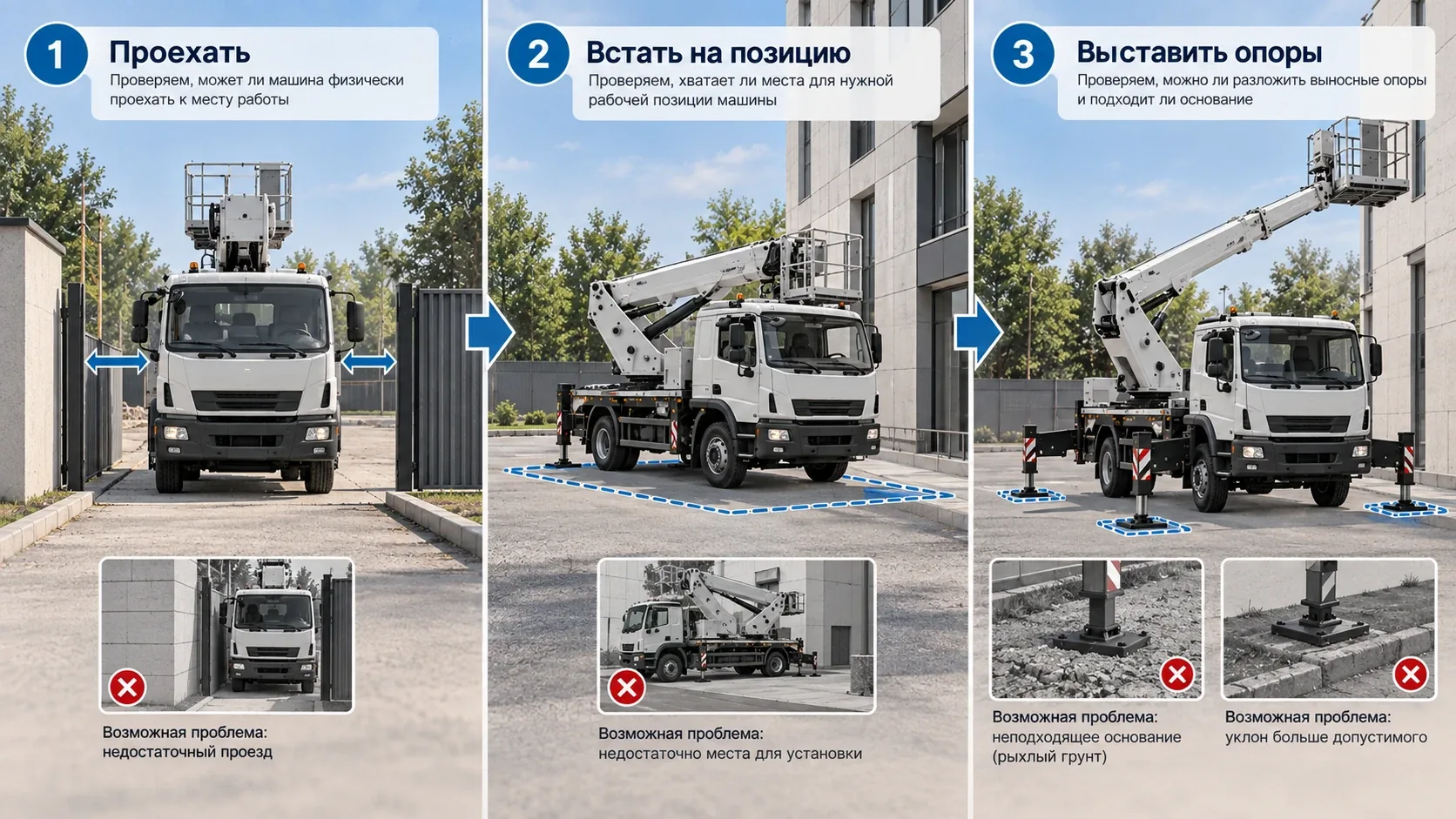

На площадке нужно проверить три вещи: проезд, рабочую позицию и опоры
Если машина проходит через ворота, это ещё не означает, что она сможет занять нужную рабочую позицию и выставить опоры в конфигурации, предусмотренной документацией.
1. Может ли шасси проехать
Проверьте весь маршрут от въезда до рабочей зоны: ворота, арки, ограничения по высоте, узкие места, повороты и пространство для манёвра. Эти размеры нужно сравнивать с транспортными габаритами и ограничениями фактически рассматриваемого шасси.
2. Может ли машина занять нужную позицию
После въезда машина должна занять именно то место, относительно которого проверялась рабочая точка. Если позиция изменилась, прежняя проверка рабочей области к новой геометрии уже не относится.
3. Можно ли выставить опоры и использовать основание
Если эксплуатационная документация требует выносных опор, проверьте, хватает ли места для их фактической конфигурации и подходит ли основание.
Дополнительные обязательные требования действуют, если конкретный объект и подъемник входят в область ФНП № 461. На 10.09.2026 действует редакция от 16.04.2026, срок действия правил продлён до 01.09.2032. ФНП распространяются на опасные производственные объекты с подъемными сооружениями и включают подъемники с рабочими платформами. При этом правила не распространяются на подъемники (вышки) с высотой подъёма до 6 м включительно.
В пределах этой области применения п. 108 требует устанавливать подъемники на подготовленной площадке с учётом категории и характера грунта. Он запрещает установку на свеженасыпанном неутрамбованном грунте и на уклоне выше значения, указанного в паспорте или руководстве по эксплуатации. П. 110 требует устанавливать подъемное сооружение (ПС) на выносные опоры по руководству по эксплуатации. Если требований в руководстве нет, используют все выносные опоры.
Эти требования ФНП нельзя автоматически применять к объекту, который не входит в область их действия.
Когда данных недостаточно для выбора автовышки
Предварительный подбор не закончен, пока пригодность машины зависит от неизвестного параметра объекта или неизвестного ограничения конкретной установки.
| Источник или данные | Что позволяют проверить | Чего недостаточно подтвердить |
|---|---|---|
| Карточка с максимальными характеристиками | предварительно исключить явно неподходящие варианты | достижимость сложной рабочей точки и совместимость максимальной высоты, вылета и нагрузки |
| Паспорт, РЭ или технические материалы точного исполнения | параметры и ограничения конкретной установки | условия реального объекта, если они не измерены |
| Рабочая или грузовысотная диаграмма | достижимость точки и допустимую нагрузку для указанной схемой конфигурации | проходимость маршрута, фактическое место для опор и свойства основания |
| Фото и схема объекта | видимые препятствия, возможные позиции и часть геометрии | неизмеренные размеры, скрытые условия основания и специальные требования к работе |
Если карточка продавца и эксплуатационная документация точной модели дают разные значения, не усредняйте их. Пока не установлено, какой документ применим, параметр нужно считать неподтверждённым.
Работа рядом с ЛЭП
Изолирующие элементы у конкретной модели не отменяют организационные требования, которые применяются к месту работы.
Если работа подпадает под ФНП № 461, п. 112 требует устанавливать и использовать подъемник на расстоянии менее 30 м от крайнего провода воздушной линии электропередачи или воздушной электрической сети напряжением более 50 В только по наряду-допуску, который определяет безопасные условия работы. В охранной зоне наряд-допуск выдают только при наличии разрешения организации, эксплуатирующей линию. Работа должна проходить под непосредственным руководством ответственного инженерно-технического работника.
Если объект не входит в область действия ФНП, по этой статье нельзя определить допустимость работы рядом с электроустановками. Нужны обязательные требования, применимые к конкретной ситуации, и документация оборудования.
Уклон, грунт и основание
Допустимый уклон берут из документации конкретной установки. Для объектов в области действия ФНП № 461 это прямо указано в п. 108: нельзя устанавливать подъемник на площадке с уклоном выше значения из паспорта или руководства по эксплуатации.
По одной фотографии поверхности нельзя определить расчётную несущую способность основания или подтвердить отсутствие скрытых конструкций под точками опирания. Если эти параметры важны для установки и не подтверждены, визуальной оценки недостаточно.
Ветер и другие ограничения модели
Для подъемных сооружений, которые работают на открытом воздухе и подпадают под ФНП № 461, п. 132 требует прекращать работу, если скорость ветра выше предельно допустимой по паспорту ПС. Тот же пункт требует остановить работы при температуре ниже паспортного предела, а также при снегопаде, дожде или тумане, если оператор плохо различает сигналы или перемещаемый груз.
Поэтому в статье нельзя задать одно универсальное числовое ограничение по ветру для всех автовышек. Нужно проверять предел конкретной машины и требования, применимые к объекту.
Автовышка подходит по каталогу, но не выполняет задачу: что перепроверить
Если выбранная машина не выполняет ожидаемую операцию, найдите этап, на котором исходные данные разошлись с фактическими ограничениями.
| Что произошло | Что могло быть пропущено | Что перепроверить | Какие данные нужны |
|---|---|---|---|
| Платформа не достигает точки | позиция / рабочая область | фактическое положение машины и точки | координаты рабочей точки и доступную позицию машины |
| Высоты хватает, но препятствие не обходится | траектория | положение препятствия и путь стрелы/платформы | размеры и положение препятствия |
| Машина не проходит | подъезд | транспортные габариты, въезд, повороты и манёвры | размеры маршрута и ограничения проезда |
| Машина проехала, но не занимает позицию | рабочее место | свободную площадь и манёвр | фактическое место установки |
| Опоры не размещаются | рабочая конфигурация | требуемое положение и размеры опор | свободное место и требования РЭ |
| Масса проходит, но конфигурация запрещена | ограничения модели | нагрузочную зону, число людей, ручные усилия и другие условия | полный состав нагрузки и применимую документацию |
| Документы дают разные значения | идентификация исполнения | маркировку, паспорт и РЭ точной установки | точную модель и модификацию |
| Машину переставили | геометрия | рабочую область, траекторию и ограничения заново | новую позицию относительно рабочей точки |
Если хотя бы один существенный параметр остаётся в статусе «неизвестно», пригодность конкретной установки ещё не подтверждена.
Если техника нужна в аренду, собранные параметры можно передать при обращении на страницу аренды автовышки. Проверять нужно фактически предлагаемую установку и её документацию, а не абстрактный класс техники.
Источники
- ГОСТ 33650-2015 «Подъемники с рабочими платформами. Термины и определения». Росстандарт. Введён в действие 01.06.2017, действует.
- Уральский завод спецтехники. «Телескопический автогидроподъемник с дополнительным коленом АНТ-28 ГАЗ C41R33». Характеристики конкретного исполнения: 350 кг до 13,5 м; 150 кг до 16 м; рабочая высота не более 28 м; вылет не более 16 м; максимум 2 человека; ручное усилие 400 Н.
- ГОСТ 33650-2015, термины 205 «номинальная высота подъема», 206 «рабочая высота подъема», 209 «номинальный вылет». Росстандарт.
- ГОСТ 33650-2015, термин 212 «номинальная грузоподъемность». Росстандарт.
- Приказ Ростехнадзора от 26.11.2020 № 461, ред. от 16.04.2026; срок действия до 01.09.2032. Изменение срока внесено приказом Ростехнадзора от 16.04.2026 № 129, зарегистрированным в Минюсте 26.05.2026 № 86650 и вступившим в силу 08.06.2026.
- ФНП «Правила безопасности опасных производственных объектов, на которых используются подъемные сооружения», пп. 1–3; подп. «к» п. 3 исключает подъемники (вышки) с высотой подъёма до 6 м включительно. Ред. от 16.04.2026.
- Те же ФНП, пп. 108 и 110: подготовленная площадка с учётом категории и характера грунта; запрет установки на свеженасыпанном неутрамбованном грунте и при превышении паспортного/эксплуатационного уклона; выносные опоры — по РЭ. Ред. от 16.04.2026.
- Те же ФНП, п. 112: работа менее чем в 30 м от крайнего провода ВЛ/воздушной сети напряжением более 50 В — только по наряду-допуску; в охранной зоне требуется разрешение эксплуатирующей линию организации; предусмотрено непосредственное руководство ответственным ИТР. Ред. от 16.04.2026.
- Те же ФНП, п. 132: прекращение наружных работ при превышении паспортного предела скорости ветра, при температуре ниже паспортного предела и при ухудшении видимости из-за снегопада, дождя или тумана. Ред. от 16.04.2026.
