Как правильно установить автовышку: площадка, опоры и проверка перед подъемом
Специалисты ООО «ИТТ»
Перед первым рабочим подъемом нужно проверить основание, положение машины, допустимую конфигурацию опор, рабочую траекторию и ограничения конкретной модели. Параметры одной автовышки нельзя переносить на другую.
В нормативных ссылках ниже под автовышкой понимается подъемник (вышка) с рабочей платформой. ФНП №461 устанавливают требования промышленной безопасности на опасных производственных объектах, где применяются подъемные сооружения (ПС). Эти правила действуют не для любого объекта. В частности, ФНП №461 не распространяются на подъемники (вышки) с высотой подъема до 6 м включительно.
На дату проверки действует редакция ФНП №461 от 16.04.2026. Срок действия приказа ограничен 01.09.2032.
Допустимый уклон, конфигурацию опор, ограничения по ветру и температуре для конкретной машины определяют по паспорту и руководству по эксплуатации (РЭ). ГОСТ 34443-2018 действует и устанавливает требования безопасности для мобильных подъемников с рабочими платформами, в том числе требования к эксплуатационной документации. При этом ГОСТ не заменяет руководство конкретной модели.

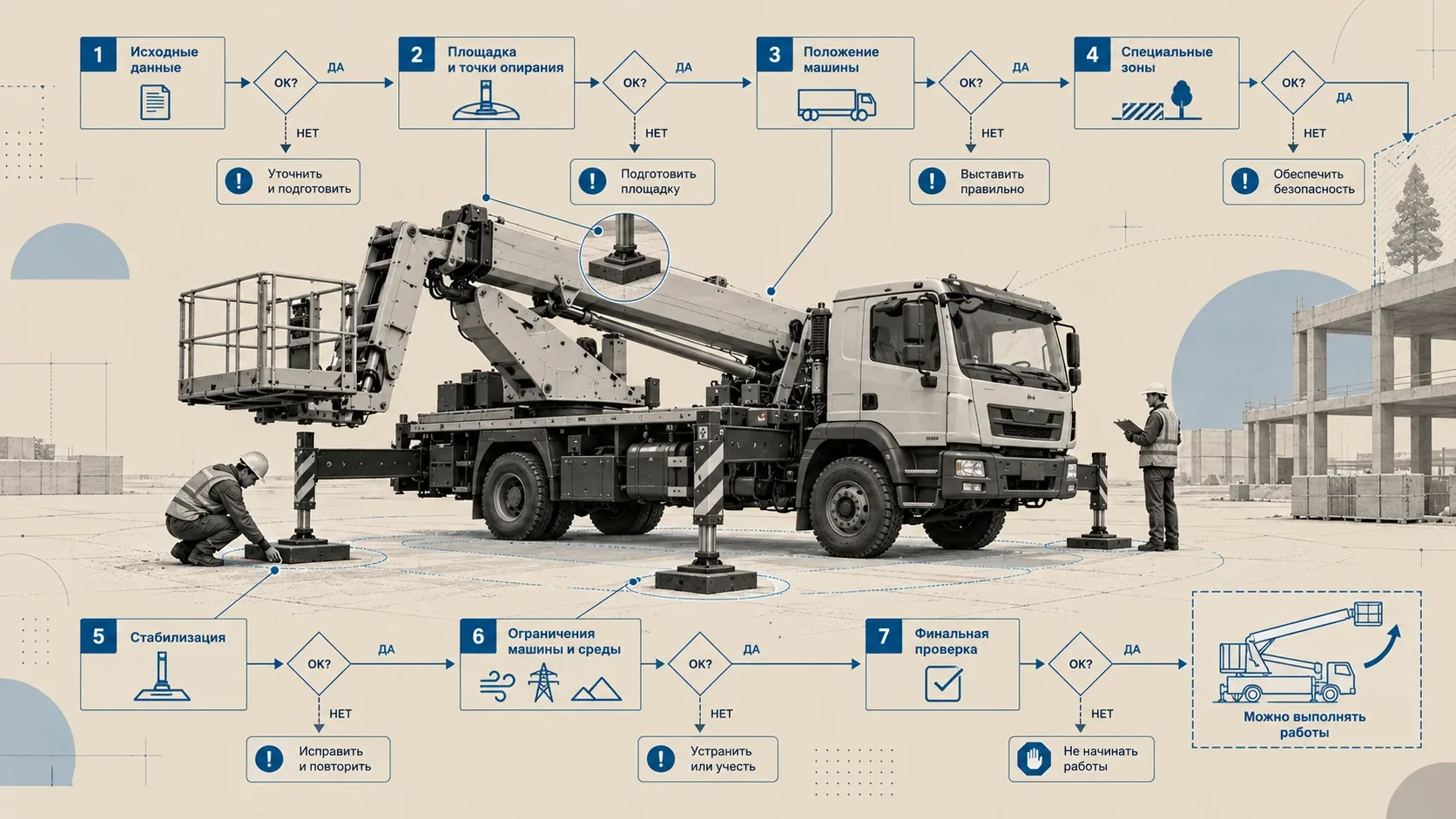

Как установить автовышку до первого движения стрелы
К следующему этапу переходят только после того, как предыдущая проверка завершена.
| Контрольная точка | Что нужно подтвердить | Не продолжать, если |
|---|---|---|
| 1. Исходные данные | определены применимые требования, рабочая задача и ограничения конкретной машины | обязательный параметр неизвестен или взят из документации другой модели |
| 2. Площадка и точки опирания | проверена каждая будущая точка опоры, нет неподтвержденных слабых участков | есть участок с неизвестной несущей способностью, неподтвержденная полость, край покрытия или другое сомнительное основание |
| 3. Положение машины | машину можно поставить так, чтобы использовать разрешенную конфигурацию опор и обеспечить нужную траекторию | для работы нужна схема опирания, которой нет в документации, либо не хватает проверенного свободного пространства |
| 4. Специальные зоны | условия возле котлованов, траншей и ЛЭП проверены по применимым требованиям | не установлены расстояние, тип грунта, параметры линии или требуемый порядок работ |
| 5. Стабилизация | опоры выставлены по документации машины, после передачи нагрузки нет просадки или смещения | основание или положение машины меняется |
| 6. Ограничения машины и среды | уклон, ветер, температура и другие обязательные условия находятся в допустимых пределах | хотя бы один обязательный параметр не подтвержден |
| 7. Финальная проверка | все обязательные проверки завершены, порядок аварийного опускания и остановки известен по РЭ | остался неизвестный параметр, который влияет на безопасную работу |
Что проверить до установки
Параметры конкретной автовышки берут из ее паспорта, руководства по эксплуатации, предусмотренных изготовителем табличек и других подтвержденных данных производителя.
| Параметр | Что проверить | Основной источник | Если данных нет |
|---|---|---|---|
| применимые требования | является ли объект опасным производственным объектом (ОПО), подпадают ли машина и работа под ФНП №461, нужны ли проект производства работ (ППР), технологическая карта (ТК) или наряд-допуск | документы объекта и действующие требования | сначала определить, какие требования применяются |
| модель и исполнение машины | какая именно автовышка используется | паспорт, руководство, маркировка машины | не переносить параметры другой модели |
| допустимый уклон | какое положение машины допускается при установке и работе | паспорт и руководство | не считать условие подтвержденным |
| предельно допустимый ветер | какой предел установлен для конкретной машины | паспорт и руководство | не использовать значение похожей модели |
| температурный диапазон | при какой температуре разрешена эксплуатация | паспорт и руководство | не заменять паспортный предел универсальной цифрой |
| конфигурация опор | какие положения и схемы разрешены | руководство по эксплуатации | не использовать самодельную или непредусмотренную схему |
| максимальная нагрузка конкретной опоры | значение, необходимое для оценки основания и подкладок | руководство; табличка или наклейка, если предусмотрена; данные изготовителя | не рассчитывать как «масса машины / число опор» |
| рабочая задача | рабочую точку и полную траекторию платформы и подъемной части | задание на объекте и фактические условия | сначала определить требуемую рабочую зону |
| состояние площадки | каждую точку опирания, препятствия, слабые зоны, подземные конструкции и признаки просадки | осмотр и подтвержденные сведения об объекте | получить данные, подготовить основание или выбрать другое место |
| аварийное управление | как выполняются аварийная остановка и опускание платформы | руководство по эксплуатации | не переходить к работе |
Если работа подпадает под ФНП №461, ПС устанавливают по руководству по эксплуатации и требованиям ФНП. Допустимый уклон площадки ФНП связывают с паспортом и/или руководством конкретного ПС. Для ПС на открытом воздухе работу прекращают, если скорость ветра выше паспортного предела или температура ниже паспортного предела.
Если нужно сравнить эксплуатационные параметры разных машин, используйте обзоры автовышек. Ограничения одной модели нельзя переносить на другую.
Как проверить площадку и нагрузку на опоры
Для работ, подпадающих под ФНП №461, подъемник (вышку) ставят на подготовленную площадку с учетом категории и характера грунта. Нельзя устанавливать ПС для работы на свеженасыпанном неутрамбованном грунте или на площадке с уклоном выше значения, указанного в паспорте и/или руководстве.
Проверяйте каждую точку опоры, а не только поверхность
Ровный асфальт, бетон или плитка сами по себе не подтверждают, что основание выдержит нагрузку от опоры. В руководстве IPAF по условиям основания отдельно указаны риски, связанные с неуплотненным грунтом, краями выемок, дренажными и смотровыми крышками, подземными полостями, а также изменением грунта после осадков или оттаивания. Это профессиональная рекомендация, а не обязательное российское требование.
Люк, край покрытия или участок с неизвестной конструкцией нельзя заранее считать ни пригодным, ни непригодным. Если на такой участок должна приходиться нагрузка от опоры, нужно подтвердить его способность выдержать эту нагрузку или изменить положение машины.
Если после установки точка опирания просела, сместилась или изменилась другим образом, прежняя оценка основания больше не действует. IPAF рекомендует при признаках просадки прекратить работу и безопасно опустить платформу. Дальше действуют по руководству конкретной машины и повторно оценивают основание.

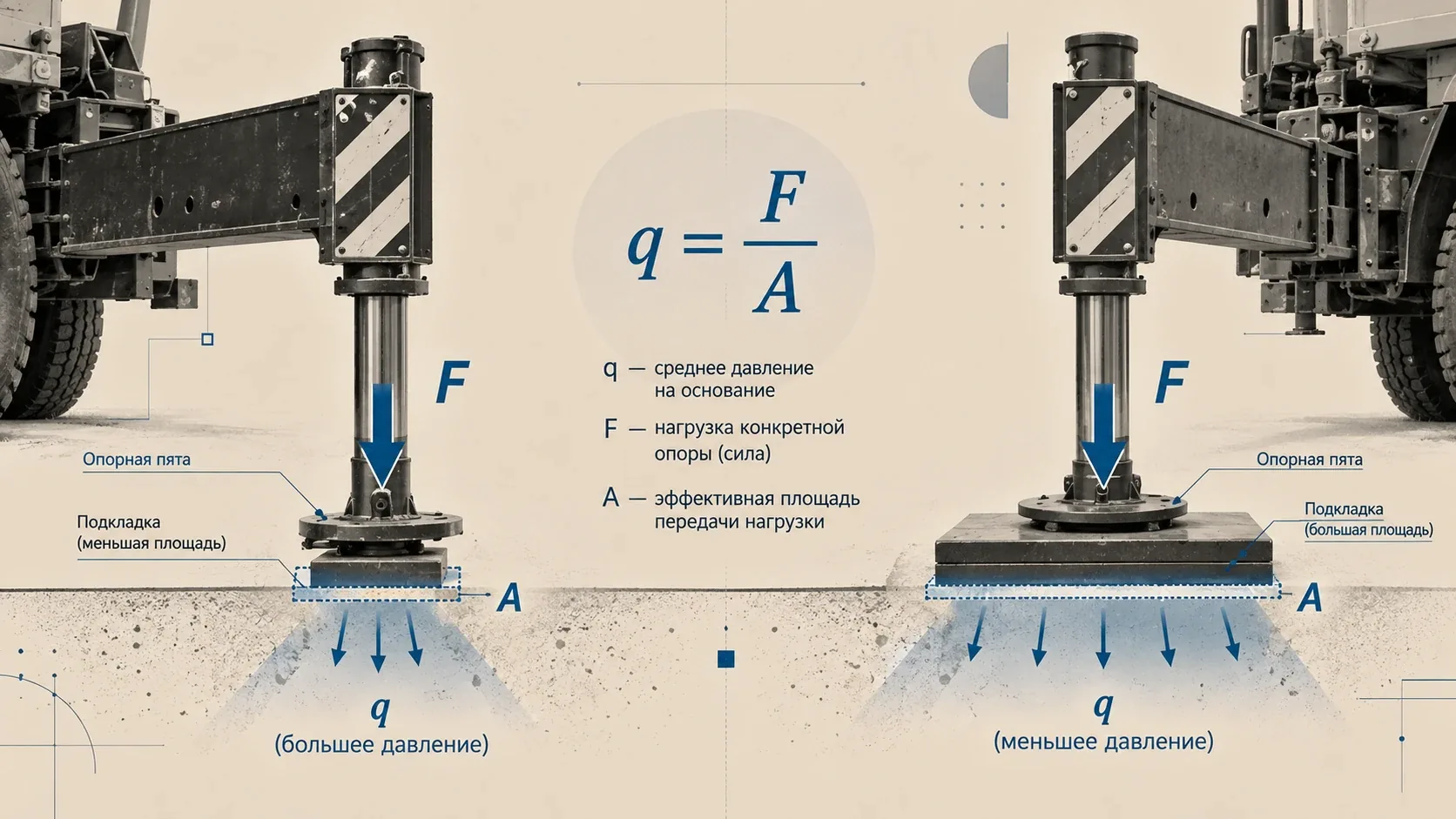

Как связаны нагрузка опоры, площадь подкладки и давление
Для предварительной оценки среднего давления используют зависимость:
$$ q=FA,q = \frac{F}{A}, $$
где:
- q — среднее давление на основание;
- F — нагрузка конкретной опоры как сила;
- A — эффективная площадь передачи нагрузки.
Если F указана в кН, а A — в м², то q получается в кН/м², то есть в кПа.
Если известны максимальная нагрузка конкретной опоры и подтвержденное допустимое среднее давление на основание, можно получить предварительное условие:
$$ A≥Fqдоп.A \ge \frac{F}{q\_{\text{доп}}}. $$
Эта формула не заменяет расчет основания или опорной плиты. Она не учитывает жесткость и прочность подкладки, локальное продавливание, неоднородность грунта, подземные пустоты и другие условия.
IPAF указывает, что подкладки нужно подбирать с учетом оценки основания и требований изготовителя. Расчетные инструменты IPAF имеют рекомендательный характер.
Максимальную нагрузку на конкретную опору ищут в руководстве, на предусмотренной изготовителем табличке или наклейке либо запрашивают у производителя. Нельзя считать максимальную реакцию одной опоры по формуле масса автовышки / число опор. Нагрузка распределяется между опорами в зависимости от конструкции и рабочего положения машины.
Как выбрать положение машины относительно рабочей точки
Автовышку ставят так, чтобы можно было использовать разрешенную документацией конфигурацию опор, обеспечить нужную траекторию платформы и подъемной части и поставить опоры на проверенное основание.
Для ПС на ОПО это правило закреплено в п. 100 ФНП №461: установка выполняется по руководству по эксплуатации и требованиям ФНП.
Проверять нужно не только конечную рабочую точку, но и весь путь платформы и подъемной части. Если на траектории есть препятствие или зона с неподтвержденными условиями, положение машины или порядок выполнения работы нужно изменить.
Если разрешенная конфигурация опор не помещается
Недостаток места не позволяет придумывать собственную схему опирания. Если работа подпадает под ФНП, выносные опоры устанавливают по руководству конкретного ПС. Если в руководстве таких требований нет, ФНП предписывают установить ПС на все выносные опоры.
Если разрешенную конфигурацию обеспечить невозможно, машину переставляют или меняют условия выполнения работы.

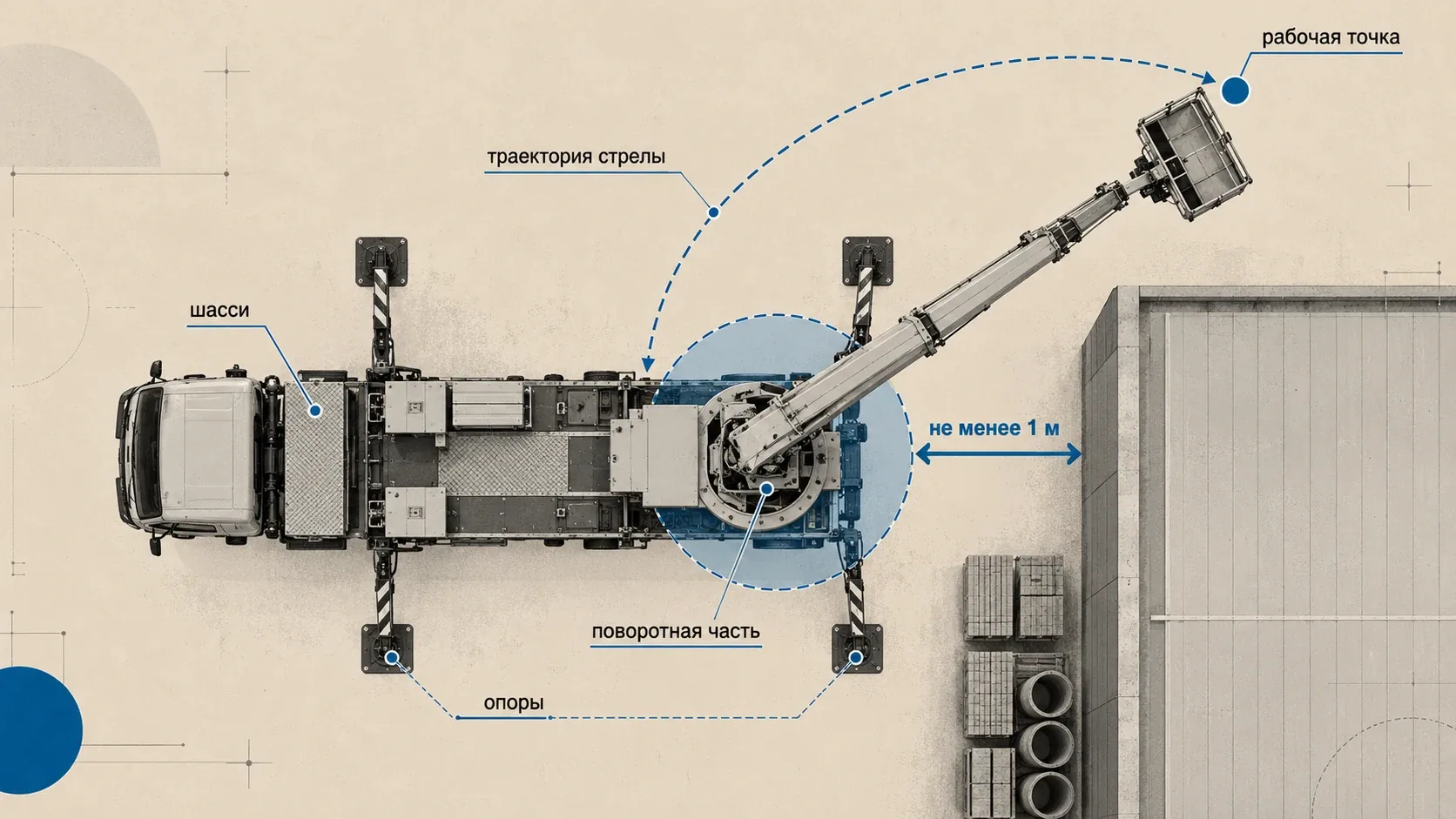

Какое пространство оставить вокруг поворотной части
Если работа подпадает под ФНП №461, подъемник (вышку) устанавливают так, чтобы при любом рабочем положении между его поворотной частью и строениями, штабелями грузов или другими предметами оставалось не менее 1 м.
Это расстояние в 1 м нельзя автоматически применять к ЛЭП, краю дороги, человеку или любому другому объекту. Для таких случаев действуют отдельные требования и условия.

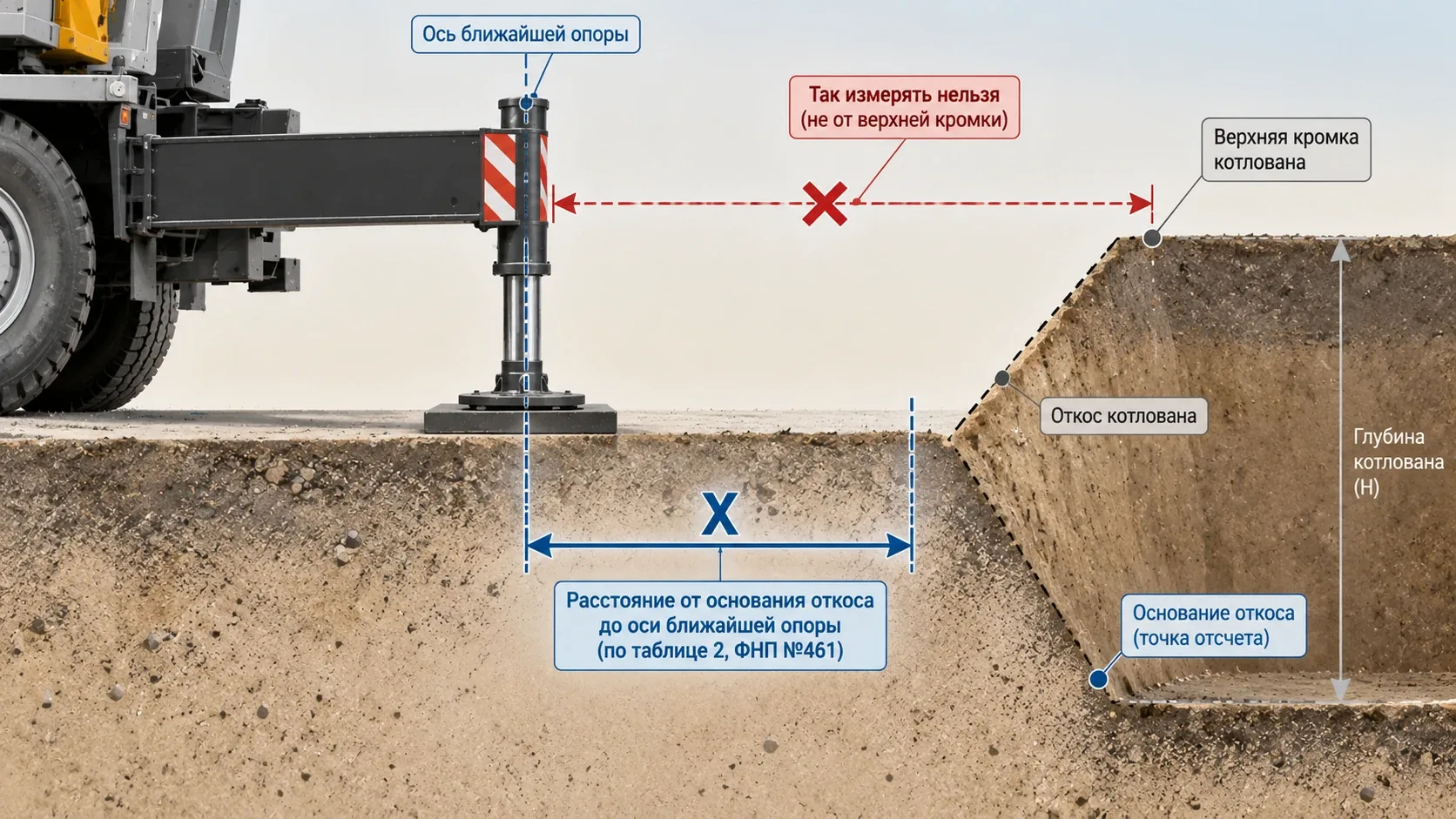

Как устанавливать автовышку рядом с котлованом или траншеей
Для работ, подпадающих под ФНП №461, п. 111 распространяет требования к установке у края откоса котлована или канавы на подъемники (вышки).
Таблица 2 приложения №1 задает минимальное расстояние от основания откоса до оси ближайшей опоры для ненасыпного грунта.
| Глубина, м | Песчаный и гравийный, м | Супесчаный, м | Суглинистый, м | Лессовый сухой, м | Глинистый, м |
|---|---|---|---|---|---|
| 1 | 1,50 | 1,25 | 1,00 | 1,00 | 1,00 |
| 2 | 3,00 | 2,40 | 2,00 | 2,00 | 1,50 |
| 3 | 4,00 | 3,60 | 3,25 | 2,50 | 1,75 |
| 4 | 5,00 | 4,40 | 4,00 | 3,00 | 3,00 |
| 5 | 6,00 | 5,30 | 4,75 | 3,50 | 3,50 |
Нельзя линейно продолжать значения этой таблицы для глубины 6, 7 или 8 м. Если котлован глубже 5 м и выдержать расстояния из таблицы невозможно, п. 111 ФНП требует укрепить откос в соответствии с ППР.
Если ФНП №461 на конкретную работу не распространяются, эту таблицу нельзя использовать как универсальный инженерный расчет для любого котлована или строительной площадки.
Как выставить выносные опоры
Допустимую конфигурацию выносных опор определяет руководство по эксплуатации конкретной машины. Правило «всегда полностью выдвигать все опоры» нельзя считать универсальным. Сначала нужно проверить, какие положения и режимы предусмотрел изготовитель.
Для ПС, подпадающих под ФНП №461, действует прямое требование: выносные опоры устанавливают по руководству. Если соответствующих требований в руководстве нет, ПС устанавливают на все выносные опоры.
Порядок контрольной проверки:
- Проверить каждую будущую точку опирания.
- Установить предусмотренные руководством подкладки, плиты или другие средства распределения нагрузки.
- Выставить разрешенную конфигурацию опор.
- Передать нагрузку на опоры в порядке, указанном в документации машины.
- Проверить положение машины штатными средствами контроля.
- Еще раз осмотреть точки опирания и убедиться, что их состояние не изменилось.
Что делать, если после передачи нагрузки появилась просадка
Если опора или основание просели либо сместились, стабильность установки больше не подтверждена. Работу прекращают. Платформу и машину приводят в безопасное состояние так, как предусмотрено руководством конкретной модели, после чего основание оценивают заново.
Нельзя давать универсальную инструкцию вроде «добавить подкладку» под уже нагруженную или проседающую опору. Порядок разгрузки, перестановки и повторной стабилизации зависит от конструкции машины и требований ее руководства.

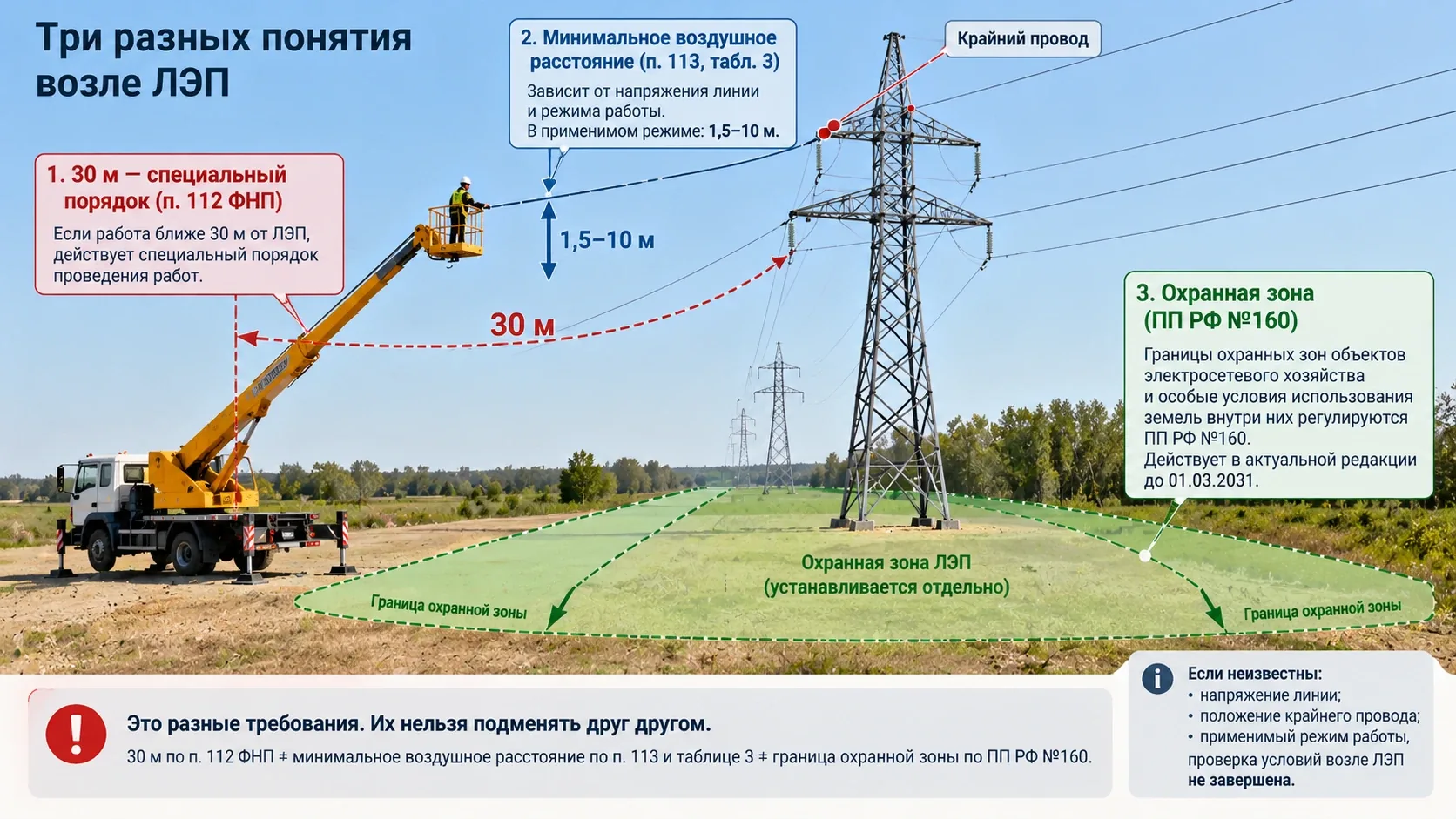

ЛЭП: 30 м, минимальное расстояние и охранная зона — это разные требования
При работе возле воздушной линии нужно различать три режима:
- порог, после которого по ФНП требуется специальный порядок работ;
- минимальное расстояние до находящегося под напряжением провода в соответствующих условиях;
- границы охранной зоны электросетевого объекта.
30 м — порог специального порядка по ФНП
Для ПС в области действия ФНП №461 установка и работа подъемника (вышки) на расстоянии менее 30 м от крайнего провода воздушной линии электропередачи или воздушной электрической сети напряжением более 50 В допускается только по наряду-допуску. В нем должны быть определены безопасные условия работы.
Если работа проходит в охранной зоне ВЛ или в пределах разрывов, п. 112 дополнительно требует выдавать наряд-допуск только при наличии разрешения организации, эксплуатирующей линию электропередачи.
30 м — это не минимальный зазор между подъемной частью и проводом. Это расстояние, при котором в условиях п. 112 начинает действовать специальный порядок работы.
Минимальное расстояние до провода под напряжением
Для работ на действующих электростанциях, подстанциях и линиях электропередачи п. 113 ФНП устанавливает минимальное расстояние по воздуху от ПС или его выдвижной либо подъемной части до ближайшего провода под напряжением.
Для грузоподъемных операций норма также учитывает грузозахватный орган и поднимаемый груз.
| Напряжение воздушной линии | Наименьшее расстояние |
|---|---|
| до 1 кВ | 1,5 м |
| свыше 1 до 35 кВ | 2,0 м |
| свыше 35 до 110 кВ | 3,0 м |
| свыше 110 до 220 кВ | 4,0 м |
| свыше 220 до 400 кВ | 5,0 м |
| свыше 400 до 750 кВ | 9,0 м |
| свыше 750 до 1150 кВ | 10,0 м |
Значения взяты из таблицы 3 приложения №1 к ФНП №461. Их нельзя использовать вне области применения ФНП как универсальную инструкцию для любых работ возле электрических сетей.
Охранная зона регулируется отдельно
Границы охранных зон объектов электросетевого хозяйства и особые условия использования земель внутри них регулируются Постановлением Правительства РФ №160. В актуальной редакции эти правила действуют до 01.03.2031.
Поэтому:
30 м по п. 112 ФНП ≠ минимальное воздушное расстояние по п. 113 и таблице 3 ≠ граница охранной зоны по ПП РФ №160.
Если неизвестны напряжение линии, положение крайнего провода или применимый режим работы, проверка условий возле ЛЭП не завершена.
Когда установку или работу нужно остановить
Обозначения «ПРОДОЛЖАТЬ», «ПОДГОТОВИТЬ» и «ОСТАНОВИТЬ» в таблице используются только для удобства чтения статьи. Это не официальные термины нормативных документов.
| Ситуация | Статус | Действие |
|---|---|---|
| площадка, опоры и ограничения подтверждены | ПРОДОЛЖАТЬ | переходить к следующей контрольной точке |
| несущая способность сомнительного участка неизвестна | ПОДГОТОВИТЬ | получить подтверждение, подготовить основание или выбрать другое место |
| свеженасыпанный неутрамбованный грунт при применимости п. 108 ФНП №461 | ОСТАНОВИТЬ | не устанавливать ПС для работы на этом участке |
| обнаружен люк, пустота или другая конструкция с неподтвержденной несущей способностью | ПОДГОТОВИТЬ | подтвердить возможность передачи нагрузки или переставить машину |
| опора или основание проседает или смещается | ОСТАНОВИТЬ | прекратить работу, привести платформу и машину в безопасное состояние по РЭ, заново оценить основание |
| конфигурация опор не подтверждена документацией | ОСТАНОВИТЬ | определить разрешенную схему или изменить положение машины |
| уклон превышает предел конкретной машины | ОСТАНОВИТЬ | подготовить или сменить площадку |
| траектория платформы или подъемной части пересекает препятствие либо неподтвержденную зону | ПОДГОТОВИТЬ / ОСТАНОВИТЬ | изменить положение машины или порядок выполнения работ |
| расстояние до котлована в применимом случае не подтверждено | ОСТАНОВИТЬ | установить глубину, тип грунта и требуемое расстояние; при условиях п. 111 действовать по ФНП и ППР |
| напряжение или режим работ возле ВЛ не установлен | ОСТАНОВИТЬ | определить параметры линии, требования к наряду-допуску и другие обязательные условия до начала работы |
| скорость ветра превышает паспортный предел для ПС на открытом воздухе | ОСТАНОВИТЬ | прекратить работу в сфере действия п. 132 ФНП |
| температура ниже паспортного предела для ПС на открытом воздухе | ОСТАНОВИТЬ | прекратить работу в сфере действия п. 132 ФНП |
| при снегопаде, дожде или тумане оператор плохо различает сигналы стропальщика или перемещаемый груз | ОСТАНОВИТЬ | прекратить работу в сфере действия п. 132 ФНП |
| обнаружена неисправность системы управления, блокировок, защит, ограничителей или другого оборудования, при которой эксплуатация запрещена | ОСТАНОВИТЬ | не допускать ПС к работе до устранения неисправности и выполнения требований РЭ и ФНП |
Что проверить заново после изменений
Если машину переставили, изменили конфигурацию опор или изменилось состояние основания, часть предыдущих проверок больше нельзя считать действующей. Повторно проверяют те параметры, на которые могло повлиять изменение.
| Что изменилось | Что нельзя автоматически считать подтвержденным | Что проверить заново |
|---|---|---|
| машину переставили | точки опирания, траекторию, положение относительно препятствий, котлованов и ЛЭП | площадку, положение шасси, опоры, рабочую точку и траекторию |
| изменили конфигурацию опор | допустимость схемы и состояние используемых точек опирания | руководство машины и каждую новую точку опоры |
| основание подготовили или изменили | предыдущую оценку площадки | состояние основания после подготовки |
| основание изменилось из-за влаги, осадков или оттаивания | прежнюю оценку затронутых участков | каждую точку опирания, состояние которой могло измениться |
| появилась просадка или смещение | подтвержденную стабилизацию | прекратить работу, безопасно разгрузить или привести машину в требуемое состояние по РЭ, заново оценить основание и повторить стабилизацию |
Если после проверки площадки нужно подобрать конкретную машину под объект, это уже задача страницы аренды автовышек.
Источники
- Приказ Ростехнадзора от 26.11.2020 №461, ФНП «Правила безопасности опасных производственных объектов, на которых используются подъемные сооружения», п. 1–3; подъемники (вышки) перечислены в п. 2 «е», исключение до 6 м включительно — п. 3 «к». Ред. от 16.04.2026.
- Приказ Ростехнадзора от 26.11.2020 №461, ред. от 16.04.2026. Срок действия документа ограничен 01.09.2032.
- ГОСТ 34443-2018 (ISO 16368:2010) «Мобильные подъемники с рабочими платформами. Расчеты конструкции, требования безопасности, методы испытаний». Росстандарт. Статус: «Действует», введен 01.07.2019.
- ГОСТ 34443-2018, раздел 6.2.4 и приложение F: содержание руководства по эксплуатации, включая сведения об основании, управлении и аварийных функциях.
- ФНП №461, п. 100: установка ПС должна проводиться в соответствии с руководством (инструкцией) по эксплуатации ПС и требованиями ФНП. Ред. от 16.04.2026.
- ФНП №461, п. 108: установка кранов стрелового типа, кранов-манипуляторов и подъемников (вышек) на подготовленной площадке с учетом категории и характера грунта; запрет свеженасыпанного неутрамбованного грунта и уклона выше паспортного/указанного в РЭ. Ред. от 16.04.2026.
- ФНП №461, п. 132: прекращение работ ПС на открытом воздухе при ветре выше паспортного предела, температуре ниже паспортного предела, а также при снегопаде, дожде или тумане, когда оператор плохо различает сигналы стропальщика или перемещаемый груз. Ред. от 16.04.2026.
- IPAF. Ground Conditions Guidance, 2025; рекомендации по оценке основания, скрытым рискам, изменению состояния из-за погоды и действиям при признаках просадки.
- IPAF. Spreader Pad Calculator / Outrigger Foundations. Инструмент имеет рекомендательный характер; перед подбором требуется оценка прочности основания и соблюдение инструкций изготовителя.
- IPAF. Spreader Pad Calculator — Maximum load per outrigger. Для подъемных платформ нагрузку на опору ищут на предусмотренной изготовителем табличке или наклейке, в руководстве оператора либо уточняют у изготовителя.
- ФНП №461, п. 110: установка ПС на выносные опоры — по руководству по эксплуатации; при отсутствии требований в руководстве ПС устанавливается на все выносные опоры. Ред. от 16.04.2026.
- ФНП №461, п. 109: расстояние между поворотной частью ПС и строениями, штабелями грузов и другими предметами — не менее 1 м в установленных нормой условиях. Ред. от 16.04.2026.
- ФНП №461, п. 111: установка у края откоса с соблюдением приложения №1; при глубине более 5 м и невозможности выдержать расстояния откос должен быть укреплен в соответствии с ППР. Ред. от 16.04.2026.
- ФНП №461, приложение №1, таблица 2 «Минимальное расстояние … от основания откоса котлована (канавы) до оси ближайших опор крана при ненасыпном грунте».
- ФНП №461, п. 112: менее 30 м от крайнего провода ВЛ/воздушной электрической сети напряжением более 50 В — работа по наряду-допуску; в охранной зоне или пределах разрывов наряд выдается при наличии разрешения организации, эксплуатирующей ЛЭП. Ред. от 16.04.2026.
- ФНП №461, п. 113: условия работ на действующих электростанциях, подстанциях и линиях электропередачи и минимальное расстояние по воздуху до ближайшего провода под напряжением. Ред. от 16.04.2026.
- ФНП №461, приложение №1, таблица 3 «Минимальное расстояние от стрелы ПС во время работы до проводов линии электропередачи, находящихся под напряжением».
- Постановление Правительства РФ от 24.02.2009 №160, ред. от 30.12.2025, Правила установления охранных зон объектов электросетевого хозяйства и особых условий использования земельных участков; срок действия правил — до 01.03.2031.
- ФНП №461, п. 251: случаи, когда эксплуатирующая организация не должна допускать ПС в работу, включая неисправность гидро-, пневмо-, электрооборудования, указателей, ограничителей, автоматической остановки, блокировок, защит и системы управления. Ред. от 16.04.2026.
