Техническое обслуживание автокрана: как определить график и состав работ

График технического обслуживания автокрана определяют по документации конкретной машины и её комплектующих. Общего правила «ТО-1 каждые 150 моточасов» или «ТО-2 каждые 600 моточасов» для всех автокранов нет.

Периодичность, состав работ и единица отсчёта зависят от документации изготовителя, которая относится именно к этой машине. Отдельные требования могут быть установлены для крановой установки, шасси, двигателя и других комплектующих. Документация также может учитывать условия и интенсивность эксплуатации.

ТР ТС 010/2011 предусматривает, что руководство по эксплуатации должно содержать указания по техническому обслуживанию и ремонту. При выполнении этих работ нужно соблюдать требования эксплуатационной документации. ГОСТ 34463.1-2018 в п. 10.4–10.4.1 также связывает плановое обслуживание крана и его комплектующих с инструкциями изготовителя и установленными в них интервалами. На практике график определяют так:

точная машина → документация для этого экземпляра → официальные изменения изготовителя → шасси / двигатель / крановая установка / комплектующие → единица периодичности → вид обслуживания → операции → исполнитель → запись о результате.

Почему 150 и 600 моточасов нельзя считать общим графиком для всех автокранов

Сопоставление опубликованных документов показывает две проблемы универсальных таблиц. Во-первых, изготовитель может изменить собственный регламент обслуживания. Во-вторых, разные части одного автокрана могут обслуживаться по разным документам и даже учитывать наработку по разным счётчикам.

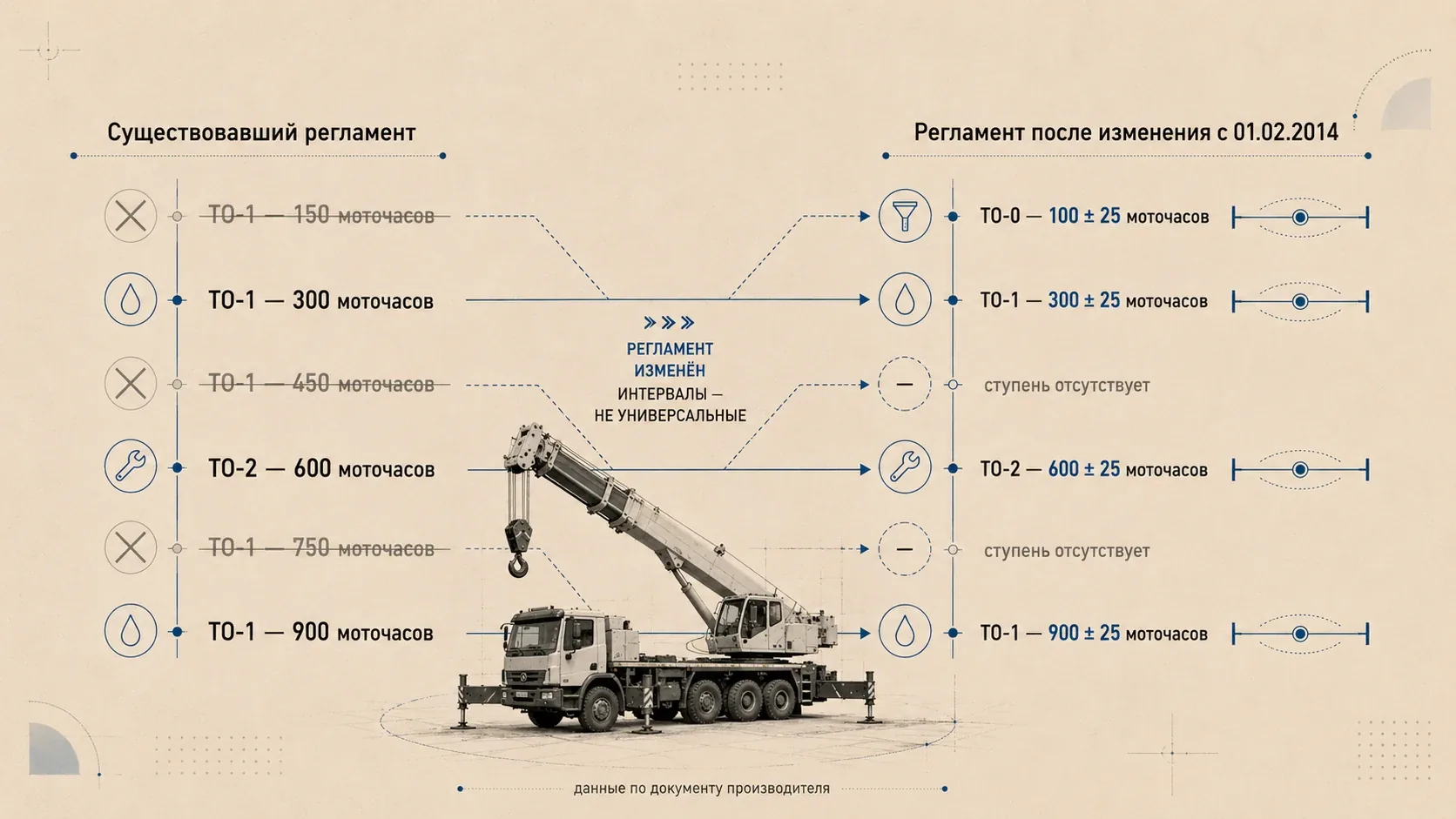

Проверка № 1: ГАКЗ менял собственный регламент

Галичский автокрановый завод с 1 февраля 2014 года изменил регламент технического обслуживания автокранов грузоподъёмностью от 25 до 70 т включительно. В документе производителя прежняя сетка обслуживания сопоставлена с новой.

В новом регламенте нет обслуживания на 450 и 750 моточасах. ТО-0 указано как разовое, а интервалы заданы диапазонами вокруг контрольных отметок.

Поэтому найденную в интернете старую таблицу нельзя просто перенести на конкретный автокран. Сначала нужно проверить, относится ли она к этой машине.

В памятке для КС-65713 для крановой установки указаны другие окна:

• ТО-0 — 75–125 моточасов;


• ТО-1 — 275–325 моточасов;


• ТО-2 — 575–625 моточасов;


• сезонное обслуживание — два раза в год.



Проверка № 2: разные узлы одного автокрана могут иметь разные интервалы

Памятка КС-65713 отдельно направляет владельца к документации шасси, двигателя и редукторов. Периодичность обслуживания силового агрегата определяется по руководству по эксплуатации двигателя. Для крановой установки используется собственный счётчик наработки.

Ещё один пример есть в опубликованных копиях руководства по эксплуатации КС-45719-5А. Для ТО-1 там указано 125 часов работы двигателя и 150 часов работы крана для базового шасси и крановой установки. Для ТО-2 — соответственно 500 и 600 часов.

Из этой таблицы нельзя выбрать одну «правильную» цифру для всех случаев. Интервал имеет смысл только вместе с конкретной машиной, компонентом, единицей отсчёта и документом, который относится к этому экземпляру.

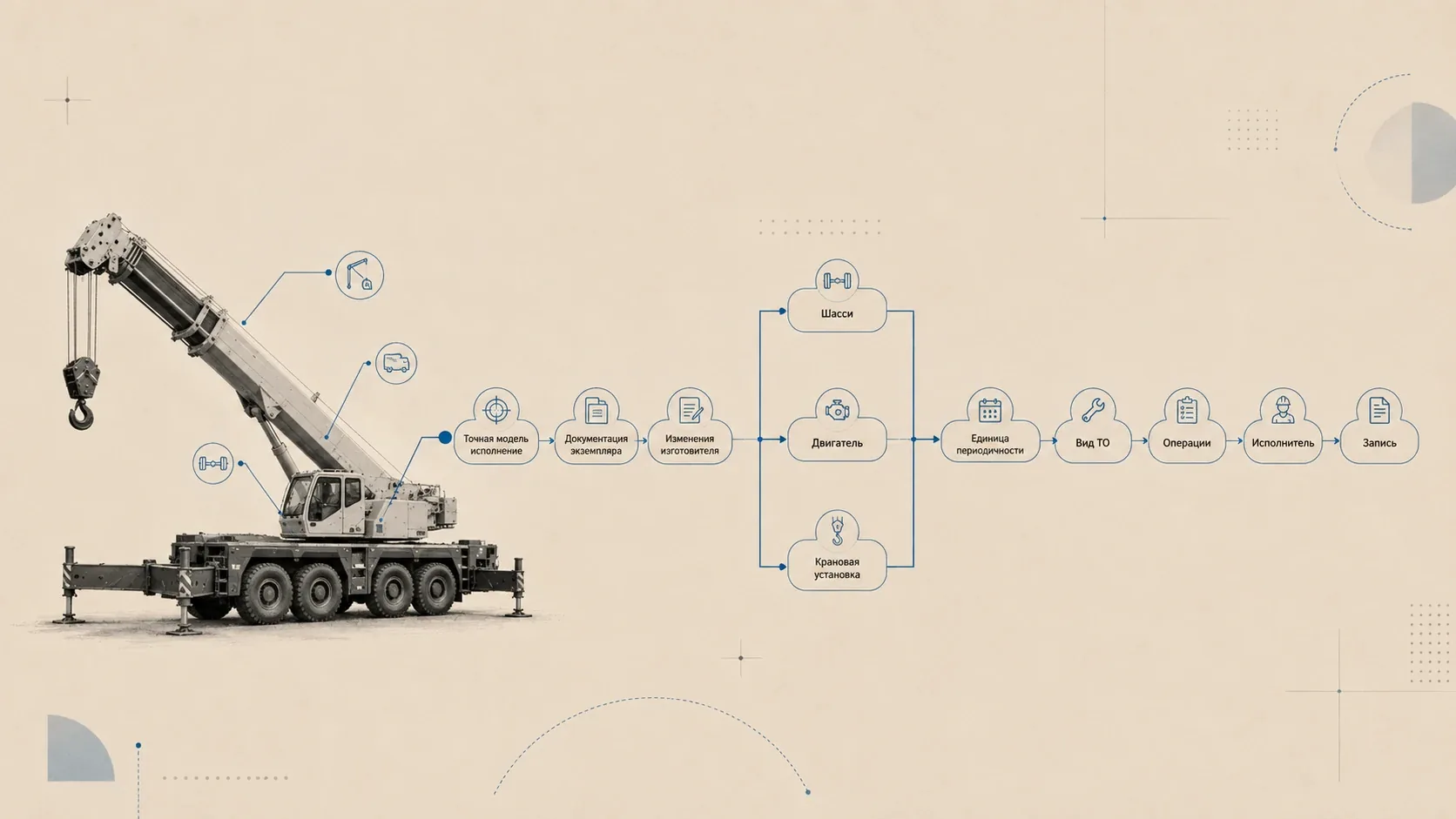

Как определить периодичность ТО конкретного автокрана

График начинают не с выбора между «ТО-1» и «ТО-2». Сначала нужно точно определить машину и найти документацию, которая к ней относится.

Шаг 1. Определить машину и нужный комплект документов

Формулировки вроде «автокран 25 т» недостаточно, чтобы переносить сервисные интервалы. Нужно установить модель и исполнение. Если документация различается по машинам, также потребуются данные, по которым конкретный экземпляр можно связать с нужным руководством и сервисными изменениями.

ТР ТС 010/2011 требует выполнять техническое обслуживание по эксплуатационной документации. ГОСТ 34463.1-2018 связывает плановые работы с инструкциями изготовителя.

Искать нужно не просто самый новый PDF. Нужен документ, который относится к конкретной машине, а также официальные сервисные сообщения, бюллетени и изменения, если изготовитель прямо распространил их на эту модель или исполнение.

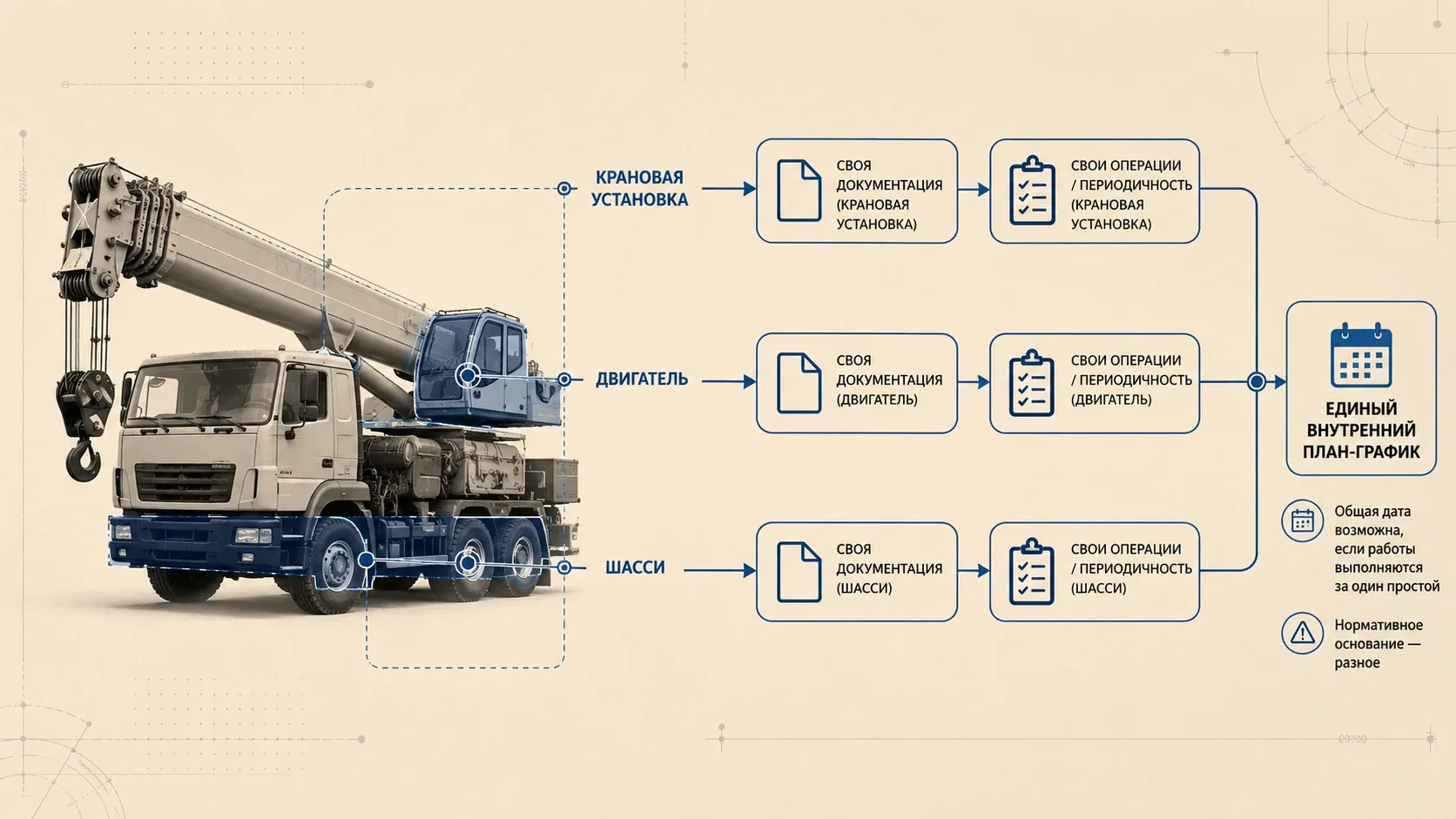

Шаг 2. Разделить крановую установку, шасси, двигатель и комплектующие

У шасси, двигателя, крановой установки, редукторов и приборов могут быть свои руководства. Например, памятка КС-65713 отсылает к документации шасси и силовой установки, но отдельно задаёт интервалы обслуживания самой крановой установки.

Во внутреннем календаре несколько работ можно поставить на одну дату, если их действительно собираются выполнить за один простой автокрана. Но это только способ организации работ. Нельзя ради общей даты сдвигать срок, установленный изготовителем для конкретной операции.

Для каждой операции отдельно сохраняют её основание, единицу отсчёта и предельную отметку.

Шаг 3. Не менять единицу периодичности

ГОСТ 18322-2016 определяет периодичность технического обслуживания через интервал времени или наработку между соответствующими видами обслуживания. Периодическое ТО — это плановое обслуживание через значения наработки или интервалы времени, установленные документацией.

Поэтому моточасы нельзя без основания превращать в календарное правило вроде «раз в три месяца». Если изготовитель указал окно 275–325 моточасов, во внутреннем графике нужно сохранить именно этот диапазон и эту единицу измерения.

Шаг 4. Проверить, относится ли найденный интервал к вашей машине

Перед тем как переносить цифру в рабочий регламент, проверьте шесть вещей:

1. Машина. Документ относится к нужной модели и исполнению или прямо включает их в область действия.
2. Экземпляр. Если изготовитель делит документацию по серийным номерам, датам выпуска или комплектациям, нужно определить, к какой группе относится конкретный автокран.
3. Компонент. Должно быть понятно, для чего указан интервал: двигателя, шасси, крановой установки или отдельного комплектующего.
4. Единица отсчёта. Нужно знать, что именно считается: моточасы крановой установки, часы двигателя, календарное время или другой показатель.
5. Изменения изготовителя. Нужно проверить сервисные сообщения и новые редакции, которые прямо распространяются на эту машину.
6. Ссылки на старые нормативы. Старое руководство может содержать полезные технические данные, но при этом ссылаться на уже отменённые правила.

Например, памятка КС-65713 требует записывать результаты осмотра в вахтенный журнал и ссылается на форму из приложения 17 ПБ 10-382-00. Сейчас ПБ 10-382-00 утратили силу.

Какие виды технического обслуживания могут использоваться

Названия и состав обслуживания нужно брать из документации конкретного автокрана. ГОСТ 18322-2016 устанавливает общие термины технического обслуживания, но не вводит для всех машин обязательную последовательность «ТО-0 → ТО-1 → ТО-2».

Изготовитель может использовать следующие обозначения:

Ежесменное обслуживание на примере КС-65713

В памятке КС-65713 ежесменное обслуживание разделено на три этапа:

1. перед выездом с места стоянки;
2. перед началом перемещения грузов;
3. после установки крана на место стоянки.

Ежесменное обслуживание этой модели выполняет крановщик.

Перед началом работы памятка, в частности, предусматривает проверку:

• отсутствия подтекания рабочей жидкости;


• уровня жидкости в гидробаке;


• состояния металлоконструкций;


• крюковых подвесок;


• крюков и канатов;


• действия тормозов;


• приборов безопасности;


• освещения;


• органов управления.



Это перечень для КС-65713, а не готовый универсальный список для любого автокрана.

ТО-1, ТО-2 и сезонное обслуживание КС-65713

Для крановой установки КС-65713 установлены следующие интервалы:

• ТО-1 — 275–325 моточасов;


• ТО-2 — 575–625 моточасов;


• сезонное обслуживание — два раза в год при переходе к осенне-зимнему и весенне-летнему периодам.



В памятке для этой модели ТО-2 включает операции ТО-1 и дополнительные работы. Обслуживание крановой установки связано с очередным обслуживанием шасси, но отдельные требования к силовому агрегату при этом сохраняются.

Что может входить в техническое обслуживание автокрана

Составить универсальную инструкцию по ТО без указания модели нельзя. Рабочий регламент лучше строить по схеме: система → конкретная операция → критерий или условие → источник → исполнитель.

ГОСТ 34463.1-2018, п. 10.4.1, указывает, что инструкции изготовителя должны содержать необходимые для планового обслуживания сведения. В их числе карты смазки, точки и материалы, объёмы, периодичность контроля и замены, контроль износа и зазоров, состояние металлоконструкций, фильтры, давление в шинах, проверки болтовых соединений и настройки, если всё это применимо к конкретному крану.

Формулировка «проверить гидравлику» для рабочего регламента бесполезно расплывчата. В документации должно быть указано конкретное действие: например, осмотр на утечки, проверка уровня, измерение определённого параметра, замена фильтра или другая операция.

Давление, момент затяжки и предельный износ нельзя переносить с одной модели или одного узла на другой без подтверждающей документации.

Как составить внутренний план-график ТО

Ниже приведён удобный вариант внутреннего учёта. Это не установленная законом универсальная форма.

Если РЭ, паспорт, ФНП или обязательный внутренний порядок требуют другого оформления, применяют установленную форму.

Во внутреннем учёте полезно также сохранять ссылку на документ и его раздел, критерий выполнения и исполнителя. Это помогает восстановить историю работ, но не заменяет записи, которые прямо требуются паспортом, РЭ или действующими нормативными правилами.

Как рассчитать окно наработки

Если документация задаёт абсолютное окно по наработке с нижней и верхней границами, а текущая наработка известна, для расчёта используют три значения:

$$ \Delta*{start}=\max(0, H*{min}-H_{cur}) $$

$$ \Delta*{limit}=\max(0, H*{max}-H_{cur}) $$

$$ \Delta*{over}=\max(0, H*{cur}-H_{max}) $$

Где:

• ($\Delta_{start})$ — сколько наработки осталось до начала окна;
• ($\Delta_{limit})$ — сколько осталось до верхней границы, пока она не превышена;
• ($\Delta_{over})$ — насколько верхняя граница уже превышена.

Условный пример. Окно ТО — 275–325 моточасов, текущая наработка — 248 моточасов.

Получаем:

• до начала окна: (275-248=27) моточасов;


• до верхней границы: (325-248=77) моточасов;


• просрочка: (0) моточасов.



Эти формулы не отвечают на вопрос, разрешено ли продолжать работу автокрана. Они только показывают положение текущей наработки относительно интервала, который уже установил изготовитель.

Если изготовитель задаёт повторяющийся интервал относительно базовой отметки, расчёт можно записать так:

$$ H\_{\mathrm{next}} = H\_{\mathrm{ref}} + I $$

где ($H_{ref})$ — базовая отметка, которую определяет документация, а (I) — установленный интервал.

Если ТО было выполнено с опозданием, нельзя автоматически начинать новый цикл от фактической наработки в момент обслуживания. Такое правило допустимо только в том случае, если его установил изготовитель.

Кто должен выполнять ТО и что нужно записывать

Исполнителя выбирают по документации конкретной машины и требованиям к самой операции.

ГОСТ 34463.1-2018 устанавливает, что техническое обслуживание должен выполнять обученный персонал, который знает соответствующие процедуры. Стандарт также отдельно описывает требования к обслуживающему персоналу.

При этом юридическую обязательность конкретного требования ГОСТ нужно оценивать вместе с применимыми техническими регламентами и другими обязательными нормами. Само наличие требования в ГОСТ нельзя автоматически пересказывать как «это обязательно по закону».

Для КС-65713 изготовитель распределяет работы следующим образом:

• ЕО выполняет крановщик;


• ТО и СО выполняет бригада из крановщика, слесарей, специалиста-электрика и специалиста-гидравлика;


• контрольную проверку ограничителя нагрузки при плановом номерном ТО выполняет аттестованный наладчик, имеющий право на наладку приборов безопасности.



ГОСТ 34463.1-2018 предусматривает своевременную запись сведений о проверках и ремонтах, а также порядок регистрации обнаруженных дефектов и действий по их устранению. Для внутреннего учёта удобно сохранять такую цепочку:

машина → вид события → дата / наработка → документ-основание → выполненные операции → обнаруженное состояние → принятое действие → исполнитель → результат.

Это рекомендуемая структура. Если для конкретного крана или опасного производственного объекта установлена обязательная форма, используют её.

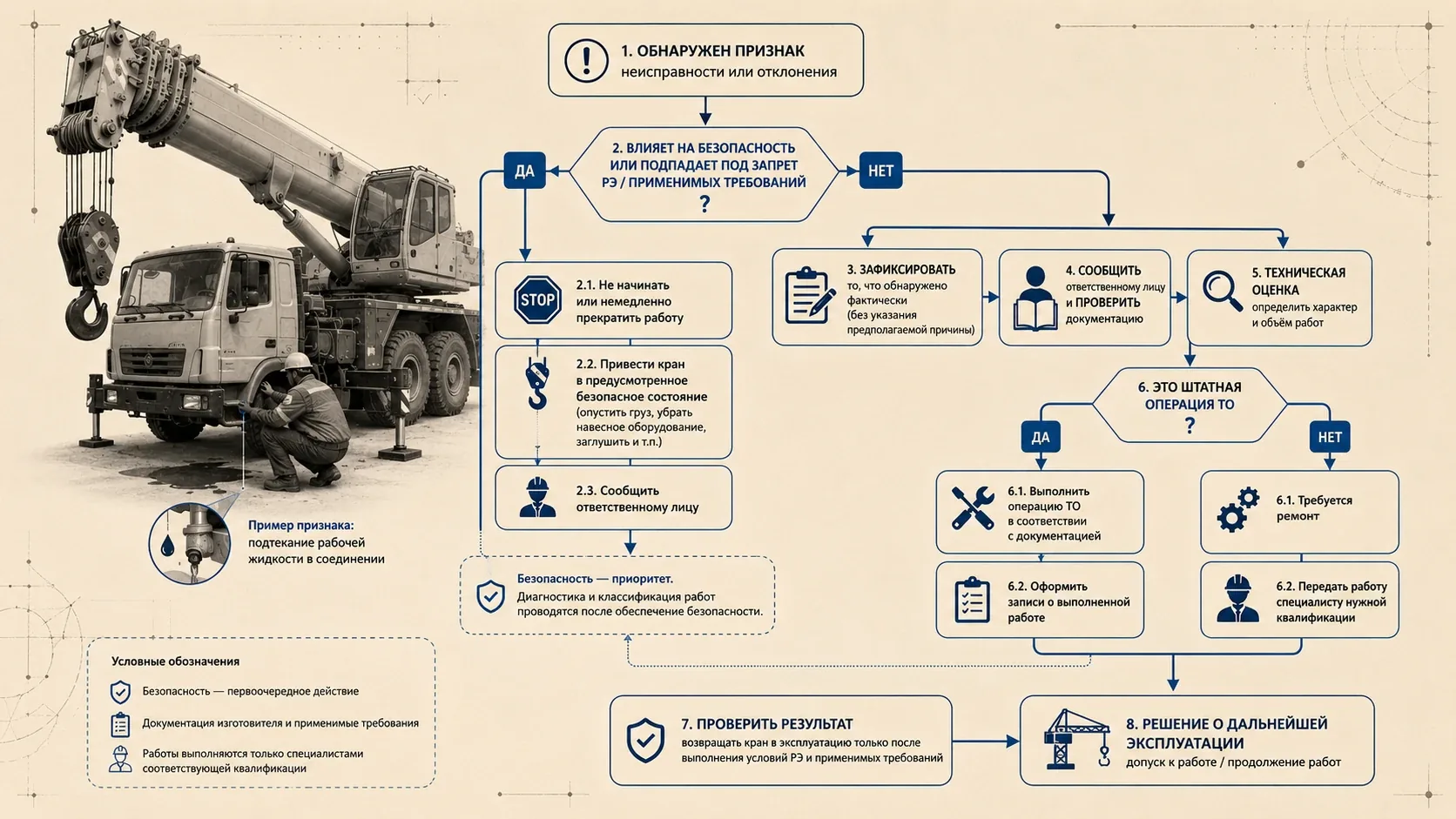

Что делать, если неисправность обнаружена перед работой или во время ТО

Сначала нужно определить, можно ли продолжать эксплуатацию автокрана. Разбираться, относится ли дефект к обычному ТО или требует ремонта, нужно уже после проверки безопасности.

В памятке КС-65713 при признаках, которые могут привести к аварии, предписано опустить груз на землю, прекратить работу до устранения неисправности и привести кран в безопасное положение. Неисправности, обнаруженные перед началом работы, также требуется устранить.

Для подъёмных сооружений на ОПО, подпадающих под ФНП № 461, правила отдельно перечисляют нарушения и технические состояния, при которых эксплуатация должна быть запрещена.

Порядок действий:

1. Проверить, нужно ли немедленно остановить работу. Если дефект влияет на безопасную эксплуатацию или подпадает под запрет РЭ или применимых требований, работу не начинают либо прекращают. Кран приводят в предусмотренное безопасное состояние.
2. Записать то, что реально обнаружено. Например: «подтекание рабочей жидкости в соединении». Не нужно без диагностики записывать предполагаемую причину вроде «неисправен гидронасос».
3. Сообщить ответственному лицу и проверить документацию. По ней определяют порядок диагностики, обслуживания или ремонта.
4. Передать работу специалисту нужной квалификации. Если документация не поручает оператору конкретную ремонтную операцию, он не должен выполнять её на основании собственного предположения.
5. Отделить ТО от ремонта. Если нужно восстанавливать работоспособность, исправность или ресурс, речь идёт о ремонте, а не только о техническом обслуживании.
6. Проверить результат и оформить записи. Возвращать кран в эксплуатацию можно только после выполнения условий, установленных РЭ и применимыми требованиями.

Чем ТО отличается от ремонта и технического освидетельствования

ГОСТ 18322-2016 определяет техническое обслуживание как комплекс операций и организационных действий для поддержания работоспособности или исправности объекта.

Ремонт нужен для восстановления работоспособности, исправности и ресурса объекта и/или его составных частей.

Во время технического обслуживания можно обнаружить неисправность, для устранения которой потребуется ремонт. Поэтому отметка о завершённом ТО сама по себе не означает, что найденный дефект устранён.

Для подъёмных сооружений, которые подпадают под ФНП № 461, объём, порядок и периодичность технического освидетельствования в первую очередь определяет руководство по эксплуатации.

Если в РЭ таких указаний нет, п. 165 ФНП устанавливает:

• частичное освидетельствование — не реже одного раза в 12 месяцев;


• полное — не реже одного раза в 3 года;


• для перечисленных в этом же пункте ПС, которые используются только при ремонте оборудования, полное освидетельствование — один раз в 5 лет.



Эти интервалы относятся именно к техническому освидетельствованию. Это не периодичность ТО-1 или ТО-2.

ФНП № 461 действуют не для «любого автокрана вообще». Они применяются в пределах своей области к ОПО, на которых используются соответствующие подъёмные сооружения, с учётом исключений п. 3. Приказ Ростехнадзора № 129 от 16.04.2026 вступил в силу 08.06.2026 и продлил срок действия приказа № 461 до 01.09.2032. Эта поправка изменила срок действия документа, а не технические требования ФНП.

Как понять, что найденный чек-лист относится не к вашему автокрану

Количество пунктов и сложная техническая терминология ещё не означают, что найденный список подходит конкретному автокрану.

ФНП № 461 охватывают разные виды подъёмных сооружений. Поэтому отдельные требования одного общего документа могут относиться только к определённым конструкциям.

Если в найденном регламенте постоянно встречаются рельсовый путь, тупиковые упоры, токоподвод, троллеи, тельфер или ходовая тележка, нужно проверить, не описывает ли этот раздел мостовой, козловой или другой кран на рельсовом пути.

Один такой термин ещё не доказывает, что документ относится к другому типу оборудования. Но переносить эти операции на автомобильный кран без проверки нельзя.

Рабочий чек-лист должен быть связан с конкретной машиной, компонентом и применимым документом. Если такую связь восстановить нельзя, список можно использовать только как перечень вопросов для поиска нужной документации, но не как инструкцию по выполнению работ.

Источники

1. ТР ТС 010/2011 «О безопасности машин и оборудования», ст. 4 п. 8, ст. 5 п. 14; для роли стандартов также ст. 6. Евразийская экономическая комиссия.
2. ГОСТ 34463.1-2018 «Краны грузоподъёмные. Безопасная эксплуатация. Часть 1. Общие положения», п. 5.6, 6.4, 10.2, 10.4, 10.4.1. Статус: действует; введён в РФ 01.06.2020; карточка Росстандарта фиксирует поправки ИУС 3-2020, 3-2022, 12-2025.
3. Галичский автокрановый завод. «Изменение регламента проведения ТО», документ об изменении с 01.02.2014 для автокранов грузоподъёмностью 25–70 т включительно, таблица на с. 1.
4. Галичский автокрановый завод. «Памятка крановщика КС-65713», с. 74–76: виды обслуживания, ТО-0 крановой установки 75–125 ч, ТО-1 275–325 моточасов, ТО-2 575–625 моточасов, СО два раза в год, ссылки на документацию шасси/двигателя, состав исполнителей.
5. КС-45719-5А. Публичная копия руководства по эксплуатации: ТО-1 двигателя через 125 ч, шасси и крановой установки через 150 ч работы крана; ТО-2 соответственно 500 и 600 ч. Источник не является подтверждённым текущим официальным архивом изготовителя и используется только как иллюстрация различий.
6. ГОСТ 18322-2016 «Система технического обслуживания и ремонта техники. Термины и определения», п. 2.1.1, 2.1.2, 2.1.26, 2.2.14. Статус: действует; введён в РФ 01.09.2017; поправка ИУС 11-2025.
7. Галичский автокрановый завод. «Памятка крановщика КС-65713», с. 40: перечень предсменных проверок, запись результатов в вахтенном журнале и требование устранить выявленные неисправности до начала работ; с. 73–74: при опасных признаках прекратить работу и привести кран в безопасное положение.
8. ПБ 10-382-00 «Правила устройства и безопасной эксплуатации грузоподъёмных кранов». В КонсультантПлюс документ помечен как утративший силу/отменённый.
9. Федеральные нормы и правила в области промышленной безопасности «Правила безопасности опасных производственных объектов, на которых используются подъёмные сооружения», утв. приказом Ростехнадзора от 26.11.2020 № 461, раздел о нарушениях требований промышленной безопасности, при которых эксплуатация ПС должна быть запрещена; применимость определяется пп. 1–3 ФНП.
10. ФНП № 461, пп. 164–165: порядок и периодичность технического освидетельствования; при отсутствии указаний РЭ — частичное не реже одного раза в 12 месяцев, полное не реже одного раза в 3 года, для указанной в п. 165 категории ПС — полное один раз в 5 лет.
11. ФНП № 461, пп. 1–3: область применения к ОПО и перечень ПС, включая грузоподъёмные краны; п. 3 содержит исключения. В п. 2 отдельно упомянуты рельсовые пути для ПС, перемещающихся по рельсам.
12. Приказ Ростехнадзора от 16.04.2026 № 129, п. 2 изменений: в приказе № 461 слова «до 1 января 2027 г.» заменены на «до 1 сентября 2032 г.». Зарегистрирован в Минюсте России 26.05.2026 № 86650, официально опубликован 28.05.2026, вступил в силу 08.06.2026.
