Правила установки автокрана: как проверить площадку, опоры и готовность к подъёму
Специалисты ООО «ИТТ»
До первого подъёма проверяют состояние площадки и основания, требования к конкретному автокрану, допустимую схему выносных опор, условия передачи нагрузки, положение машины и ограничения рабочей зоны. Если фактическая установка не соответствует руководству по эксплуатации, ППР/ТК или применимым обязательным требованиям, работу не начинают до устранения несоответствия; административное разрешение или наряд-допуск сами по себе не отменяют установленные технические расстояния и ограничения.
По состоянию на 11 августа 2026 года приказ Ростехнадзора от 26.11.2020 № 461 действует; приказом от 16.04.2026 № 129 срок его действия продлён до 1 сентября 2032 года. С 1 сентября 2024 года действует также приказ № 16, которым, среди прочего, изменена область исключений из ФНП. Поэтому требования ФНП № 461 нельзя автоматически распространять на любую грузоподъёмную технику: сначала проверяют область применения пунктов 1–3 Правил.
Машинно-зависимые параметры — допустимый уклон, конфигурацию выносных опор, ограничения конкретного режима и порядок установки — берут из паспорта и руководства по эксплуатации конкретного крана. Для работ, где требуются ППР или ТК, фактическая схема должна соответствовать этим документам; ФНП отдельно устанавливают требования к содержанию ППР/ТК, в том числе к работе у ЛЭП, откосов котлованов и над подземными коммуникациями.

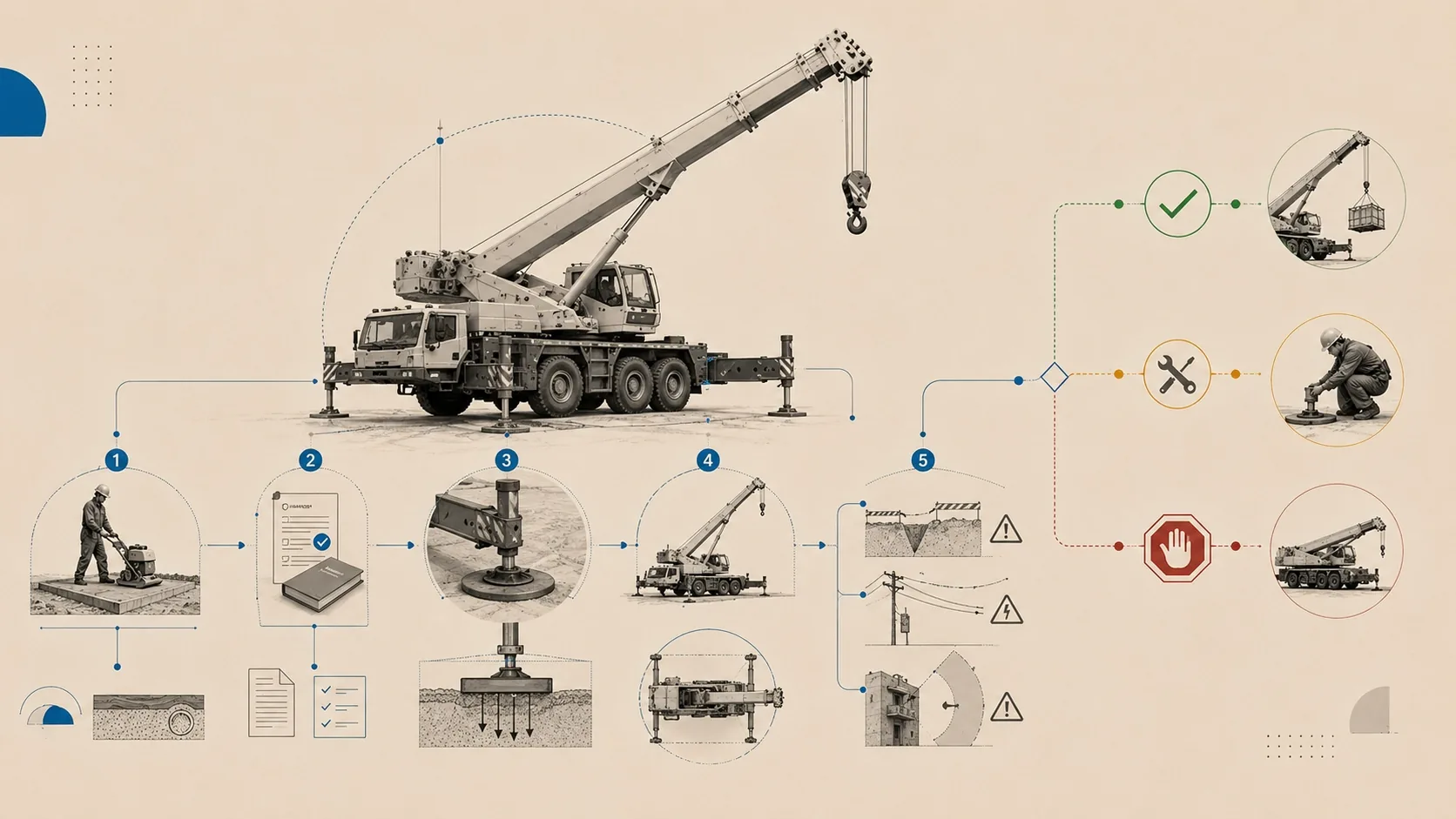

Порядок проверки установки автокрана до первого подъёма
| Этап | Что должно быть подтверждено | Если данных нет или есть несоответствие |
|---|---|---|
| 1. Место установки | площадка подготовлена; известны условия основания, выемки, препятствия, ЛЭП и влияющие на установку подземные коммуникации | не считать площадку пригодной только по внешнему виду |
| 2. Документы | РЭ конкретного крана, применимые ФНП и требуемые для данной работы ППР/ТК | не заменять отсутствующий параметр данными другой модели или другого объекта |
| 3. Опорная схема | фактическое положение выносных опор разрешено документацией крана для выбранного режима | изменить место, схему или режим в пределах разрешённых изготовителем вариантов |
| 4. Передача нагрузки | известны требуемая реакция опоры и допустимая нагрузка на фактическое основание | не назначать площадь подкладки только по номинальной грузоподъёмности крана |
| 5. Положение крана | машина установлена в пределах требований изготовителя | устранить несоответствие и повторить проверку |
| 6. Рабочая зона | соблюдены требования к котловану или канаве, ЛЭП, поворотной части и траектории перемещения груза | работу не начинать до выполнения применимых требований или изменения схемы работ |
Требования к подготовке площадки, выносным опорам, котлованам, ЛЭП и расстоянию от поворотной части установлены, в частности, пунктами 108–113 ФНП № 461; требования к ППР/ТК — пунктами 98–100 и 155–159.
Если после установки появились признаки просадки опоры, смещения подкладки или другого изменения фактической схемы опирания, исходные условия нужно оценить заново. ФНП запрещают эксплуатацию ПС с нарушениями требований по установке и требуют приостанавливать работу при возникновении угрозы аварийной ситуации.

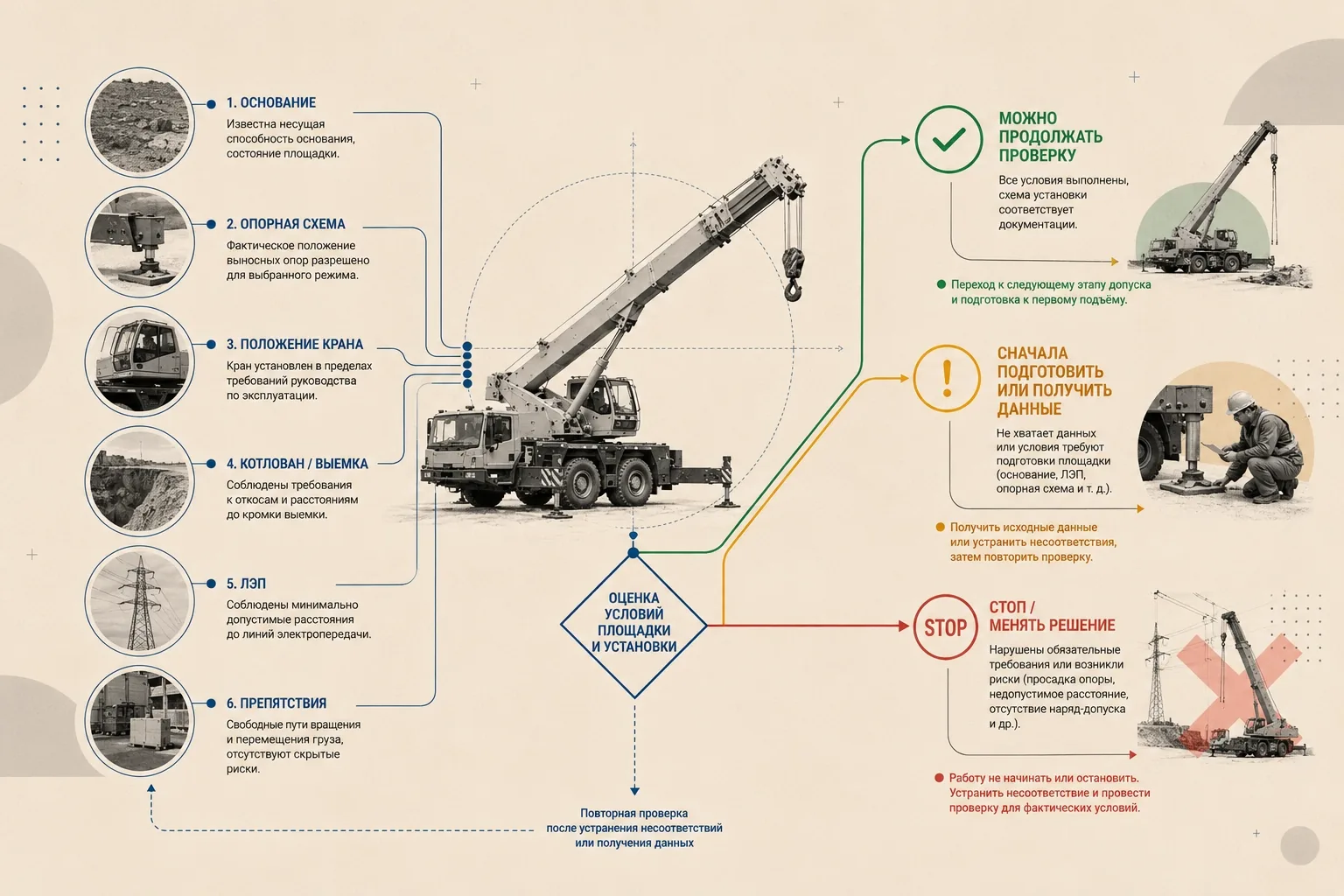

Как принять решение по площадке: продолжать, подготовить или СТОП
| Состояние | Когда применяется | Что делать дальше |
|---|---|---|
| Можно продолжать проверку | исходные данные известны; фактическая схема соответствует документации крана и применимым документам объекта; обязательные ограничения проверены | переходить к следующему этапу допуска |
| Сначала подготовить или получить данные | неизвестна несущая способность основания, не определены условия у ЛЭП или выемки, не хватает места для разрешённой схемы опор | получить исходные данные или изменить условия, затем повторить проверку |
| СТОП / менять решение | нарушена разрешённая опорная схема; появилась просадка или смещение; не соблюдено обязательное расстояние; отсутствует требуемый наряд-допуск или иное обязательное условие | работу не начинать либо остановить; устранить несоответствие и провести проверку для фактических условий |
Что передать при подборе автокрана, если площадка ограничена
Для предварительного подбора полезно передать данные, которые влияют на грузовую операцию и возможность выставить кран в разрешённой конфигурации:
- массу и габариты груза;
- требуемое начальное и конечное положение груза;
- предполагаемое место установки крана и доступное пространство под выносные опоры;
- сведения об основании, которые позволяют оценить допустимую нагрузку;
- котлованы, канавы, откосы, ЛЭП и другие препятствия;
- ограничения подъезда;
- документы и схемы объекта, влияющие на размещение и производство работ.
ФНП требуют учитывать соответствие выбранного ПС условиям работ по грузоподъёмности, высоте подъёма, вылету и грузовой характеристике, а в ППР/ПОС — безопасные расстояния до ЛЭП, строений и откосов котлованов, когда эти документы применимы.
Что нужно подтвердить до установки: исходные данные и документы

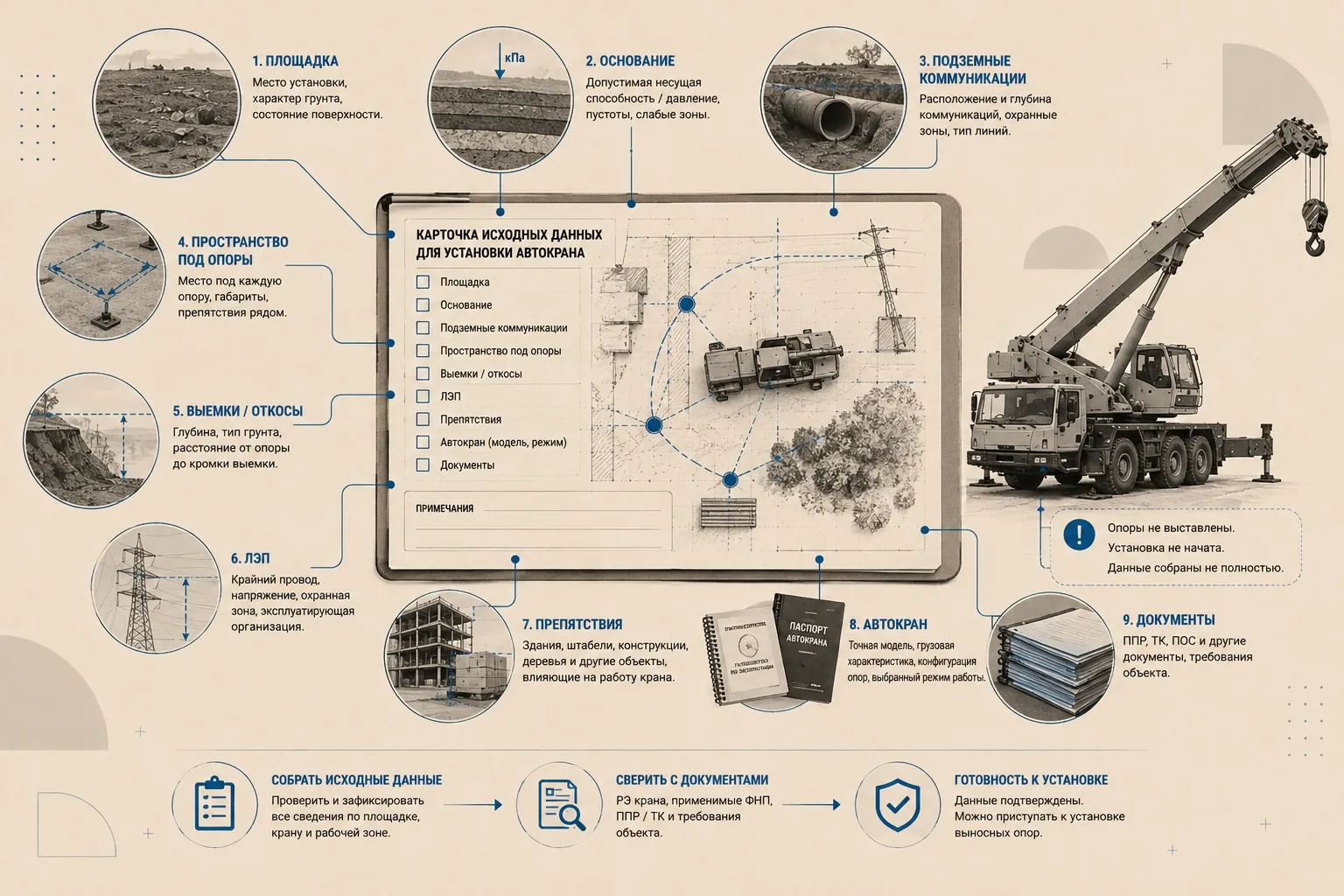

Какие данные нужны по площадке, крану и рабочей зоне
| Группа данных | Что зафиксировать | Для чего используется |
|---|---|---|
| Площадка | место установки, характер грунта, признаки нарушения или изменения поверхности | проверка возможности установки по требованиям ФНП и РЭ |
| Основание | допустимая нагрузка/давление, известные пустоты и подземные коммуникации | проверка передачи нагрузки от опор |
| Геометрия | пространство под каждую опору, здания, штабели и другие препятствия | выбор разрешённой опорной схемы и проверка габаритов |
| Выемки | глубина, тип грунта и положение основания откоса относительно ближайшей опоры | проверка расстояний по приложению № 1 к ФНП |
| ЛЭП | крайний провод, напряжение линии, наличие охранной зоны и эксплуатирующая организация | определение требований пункта 112, а для соответствующих объектов — пункта 113 ФНП |
| Автокран | точная модель, паспорт/РЭ, конфигурация опор и рабочий режим | проверка машинно-зависимых ограничений |
| Операция | положение крана, груза и препятствий на траектории | проверка грузовой характеристики и безопасных расстояний |
| Документы объекта | ППР, ТК, ПОС и другие документы, если они требуются для конкретной работы | сверка фактической схемы с принятой организацией работ |
Условия установки ПС над подземными коммуникациями прямо включены в перечень сведений, которые должны содержаться в разделе ППР/ТК об организации безопасного производства работ. Liebherr в материалах по планированию мобильных кранов отдельно приводит канализационные линии и другие полости в грунте как факторы, влияющие на возможность опирания.
Какие требования брать из РЭ, ФНП и ППР/ТК
ФНП, эксплуатационная документация крана и ППР/ТК регулируют разные уровни условий. ППР и ТК не являются автоматически обязательной парой для любой операции: необходимость и состав документации зависят от вида работ и требований пунктов 98–100, 155–159 ФНП.
| Вопрос | Где проверять | Если параметр не найден |
|---|---|---|
| Допустимый уклон площадки для конкретной машины | паспорт / РЭ | не использовать предел из другой инструкции |
| Допустимое положение и степень выдвижения выносных опор | РЭ конкретного крана | не выбирать конфигурацию по аналогии с другой моделью |
| Порядок установки и машинно-зависимые ограничения | РЭ конкретного крана | не переносить допуски между моделями |
| Обязательные требования промышленной безопасности на применимом ОПО | ФНП № 461 | сначала проверить область применения пунктов 1–3 |
| Организация конкретной операции | ППР / ТК / ПОС в предусмотренных ФНП случаях | не подменять фактическое проектное решение типовой схемой из статьи |
| Условия у откосов, ЛЭП и над подземными коммуникациями | ФНП + применимые ППР/ТК/ПОС | получить недостающие исходные данные до установки |
| Реакция конкретной опоры | РЭ, расчёт изготовителя или расчёт для рассматриваемой конфигурации | не выводить её из номинального тоннажа крана |
| Допустимая нагрузка на основание | проектные/инженерные данные по площадке | не назначать её по типу верхнего покрытия |

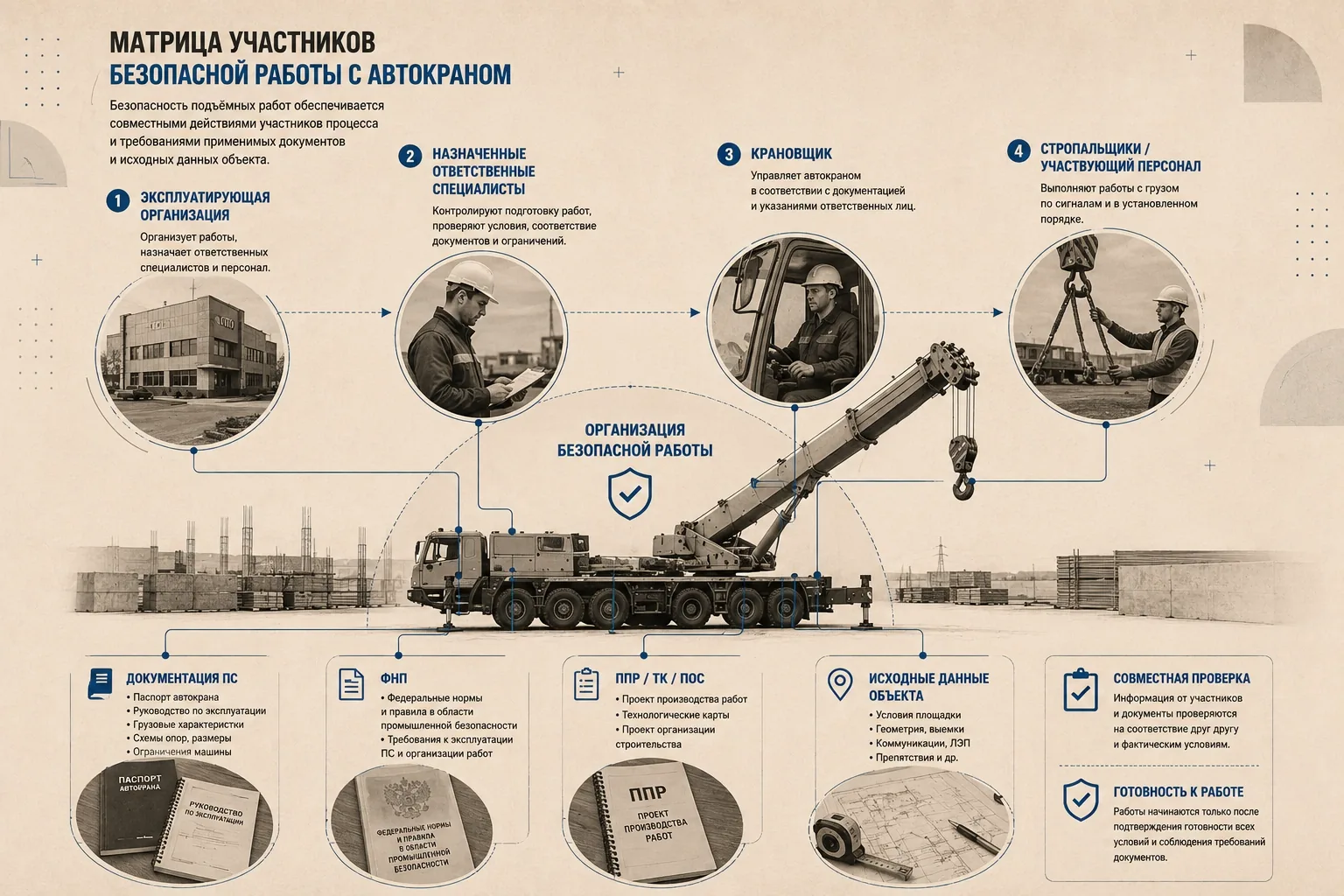

Кто отвечает за организацию безопасной работы
Для ОПО в области действия ФНП № 461 эксплуатирующая организация должна назначить, в частности, инженерно-технического работника, ответственного за безопасное производство работ с применением ПС; ФНП отдельно предусматривают назначение крановщиков, стропальщиков и другого обслуживающего персонала.
Это не означает, что одна должность «подтверждает всё». Машинные ограничения определяются документацией ПС, а организационные и объектные условия — применимыми ФНП, ППР/ТК/ПОС и исходными данными объекта.

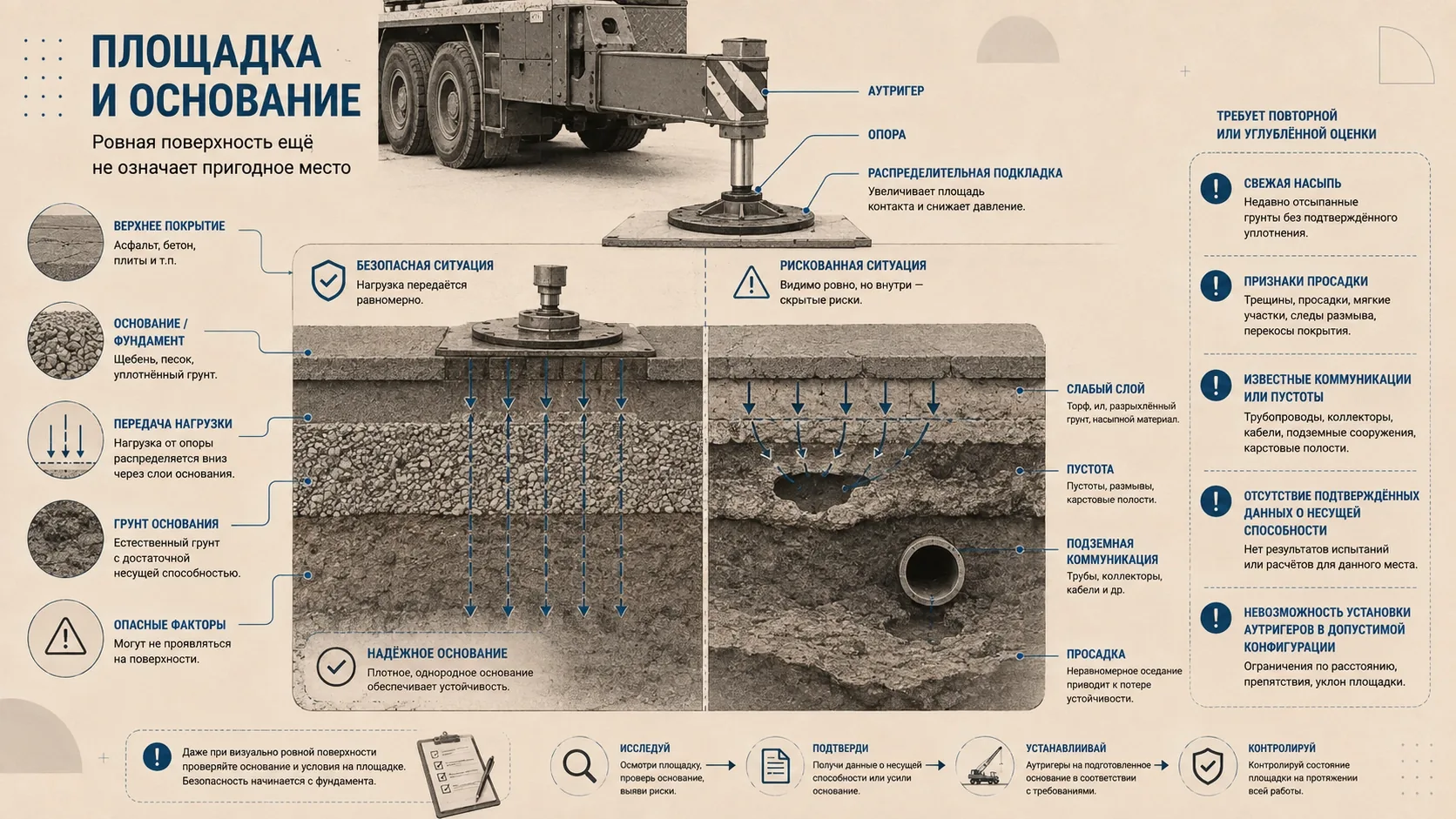

Площадка и основание: ровная поверхность ещё не означает пригодное место
Пункт 108 ФНП № 461 требует устанавливать краны стрелового типа на подготовленной площадке с учётом категории и характера грунта. Установка для работы на свеженасыпанном неутрамбованном грунте не разрешается; уклон площадки не должен превышать значение, указанное в паспорте и/или РЭ конкретного ПС.
Само наличие асфальта или бетона не задаёт допустимое давление на основание. Для расчёта опирания нужны данные о несущей способности/допустимом давлении и о пути передачи нагрузки; производитель Liebherr отдельно указывает, что при планировании опор нужно учитывать, например, канализационные линии и другие полости в грунте.
Повторная или углублённая оценка нужна, если выявлено хотя бы одно из условий, прямо влияющих на исходную схему:
- свеженасыпанный неутрамбованный грунт;
- признаки просадки или деформации в зоне опоры;
- известные подземные коммуникации или полости;
- отсутствие подтверждённых данных о допустимой нагрузке на основание;
- невозможность выставить выносные опоры в разрешённой РЭ конфигурации.

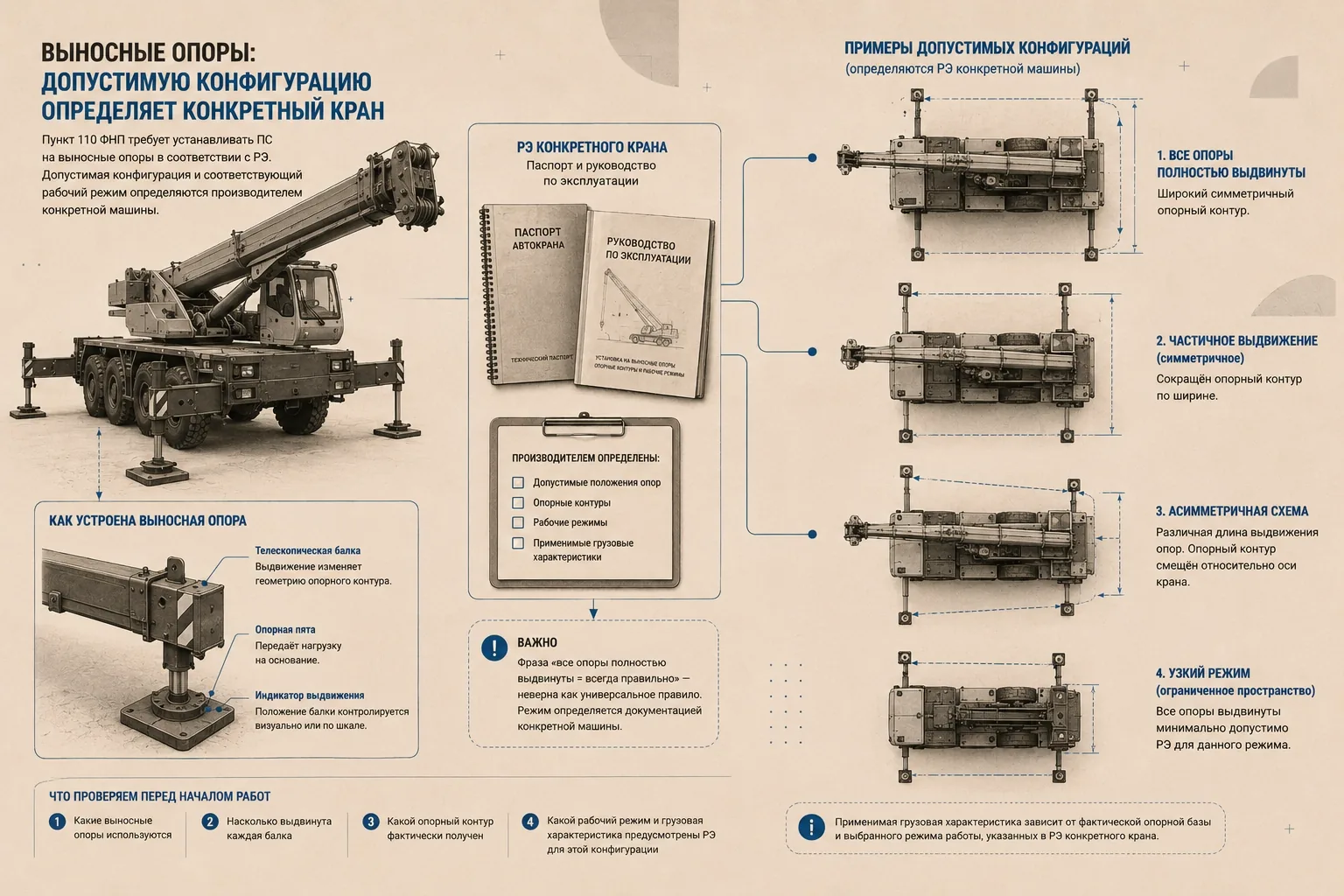

Выносные опоры: допустимую конфигурацию определяет конкретный кран
Пункт 110 ФНП требует устанавливать ПС на выносные опоры в соответствии с РЭ. Если в РЭ требования к установке на выносные опоры отсутствуют, ПС устанавливается на все выносные опоры.
Поэтому фраза «у любого автокрана все выносные опоры всегда должны быть полностью выдвинуты» неверна как универсальное правило. Например, система Liebherr VarioBase допускает различную длину выдвижения отдельных опор и рассчитывает допустимые грузовые характеристики для фактической опорной базы. Это свойство конкретной системы Liebherr и не переносится на кран, документация которого такой режим не предусматривает.
Проверяют:
- какие выносные опоры используются;
- насколько выдвинута каждая балка;
- какой опорный контур фактически получен;
- какая грузовая характеристика или рабочий режим предусмотрены изготовителем для этой конфигурации.
Как связаны реакция опоры, подкладка и основание
Номинальная грузоподъёмность крана сама по себе не определяет нагрузку на конкретную опору. В материалах Liebherr для планирования работ используется опорная сила конкретной конфигурации и допустимое давление на грунт; при необходимости площадь опирания увеличивают.
Для первичной проверки среднего давления можно использовать размерностно корректную зависимость:
$$ A*{\text{эфф}} \ge \frac{R*{\text{опоры}}}{q_{\text{доп}}} $$
где:
- ($A_{\text{эфф}})$ — эффективная площадь передачи нагрузки, м²;
- ($R_{\text{опоры}})$ — расчётная реакция конкретной опоры, кН;
- ($q_{\text{доп}})$ — допустимое давление на основание, кН/м².
Размерность сходится: ($\text{кН}/(\text{кН}/\text{м}^2)=\text{м}^2).$ Такой расчёт проверяет только соотношение «реакция / эффективная площадь / допустимое давление» и не заменяет проверку конструкции подкладки, фактической площади её работы и основания.

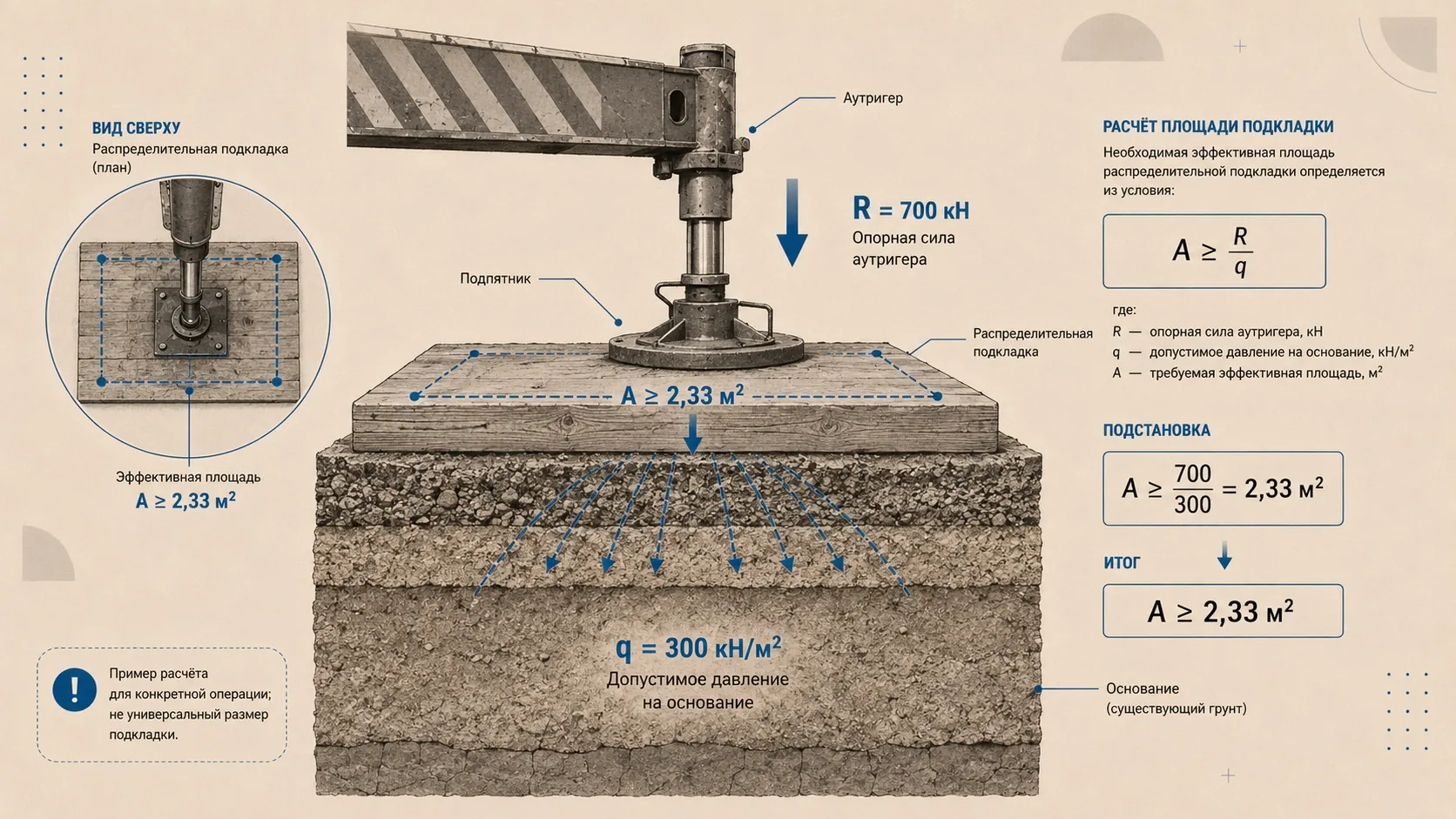

Пример Liebherr: 700 кН при допустимом давлении 300 кН/м²
Liebherr приводит пример, где для конкретной операции опорная сила составляет 700 кН, а принятое допустимое давление основания — 300 кН/м².
$$ A_{\text{эфф}} \ge \frac{700}{300}=2{,}333\ldots \approx 2{,}33\ \text{м}^2 $$
Расчёт 2,33 м² выполнен верно. Это значение относится к приведённому изготовителем примеру и не является нормативным размером подкладки для другого крана, другой опорной силы или другого основания.

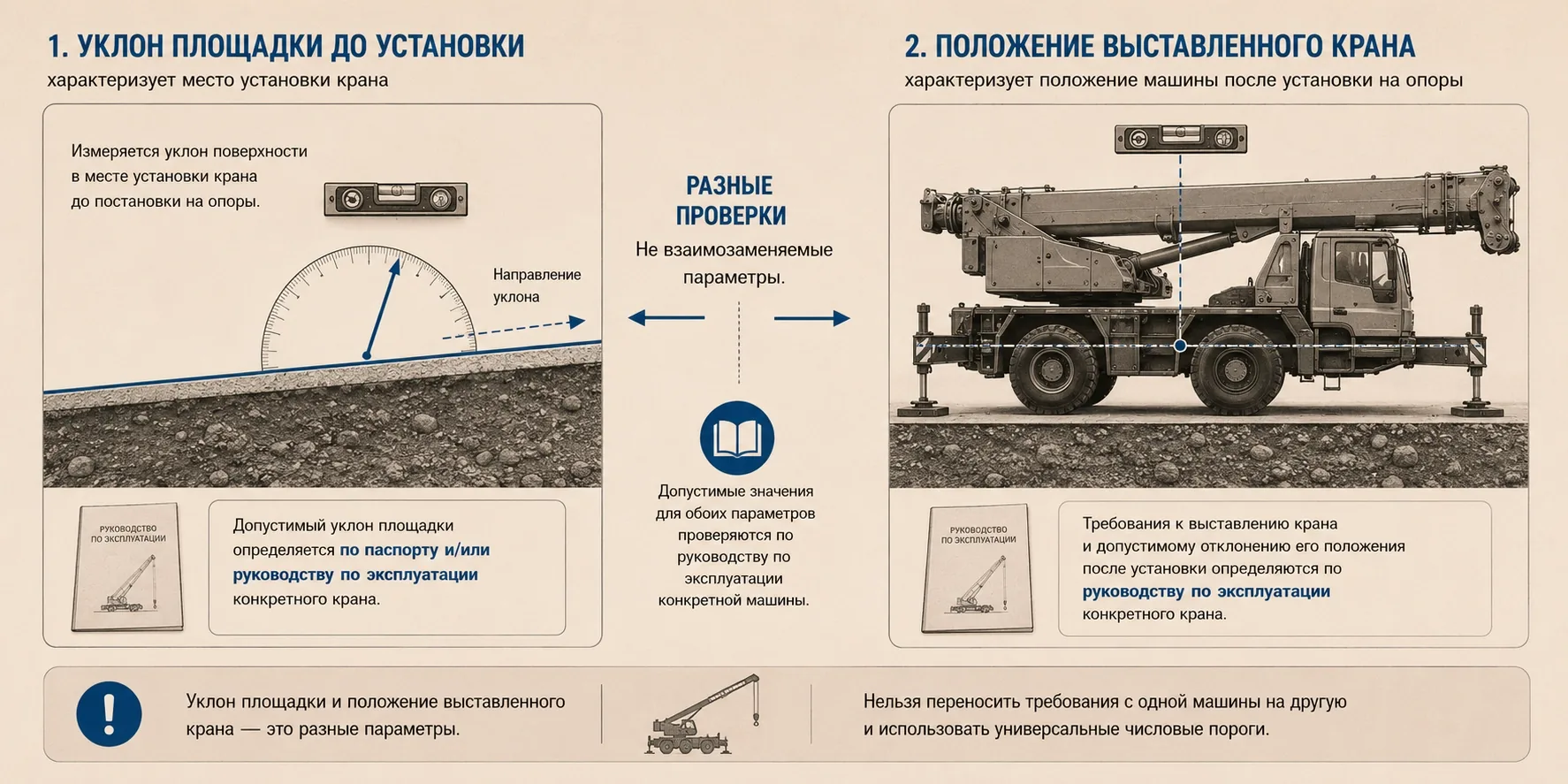

Уклон площадки и положение выставленного крана — разные проверки
3° нельзя использовать как универсальный допустимый уклон для любого автокрана: пункт 108 ФНП прямо привязывает предельный уклон площадки к паспорту и/или РЭ конкретного ПС.
Уклон площадки характеризует место установки. Требования к выставлению и допустимому отклонению самой машины после установки являются машинно-зависимыми и должны проверяться по РЭ конкретного крана, а не переноситься с другой модели.
Установка автокрана у котлована: как читать таблицу ФНП
Пункт 111 ФНП отсылает к приложению № 1. Таблица 2 устанавливает минимальное расстояние от основания откоса котлована или канавы до оси ближайшей опоры крана при ненасыпном грунте.
| Глубина котлована, м | Песчаный и гравийный, м | Супесчаный, м | Суглинистый, м | Лессовый сухой, м | Глинистый, м |
|---|---|---|---|---|---|
| 1 | 1,5 | 1,25 | 1,0 | 1,0 | 1,0 |
| 2 | 3,0 | 2,4 | 2,0 | 2,0 | 1,5 |
| 3 | 4,0 | 3,6 | 3,25 | 2,5 | 1,75 |
| 4 | 5,0 | 4,4 | 4,0 | 3,0 | 3,0 |
| 5 | 6,0 | 5,3 | 4,75 | 3,5 | 3,5 |

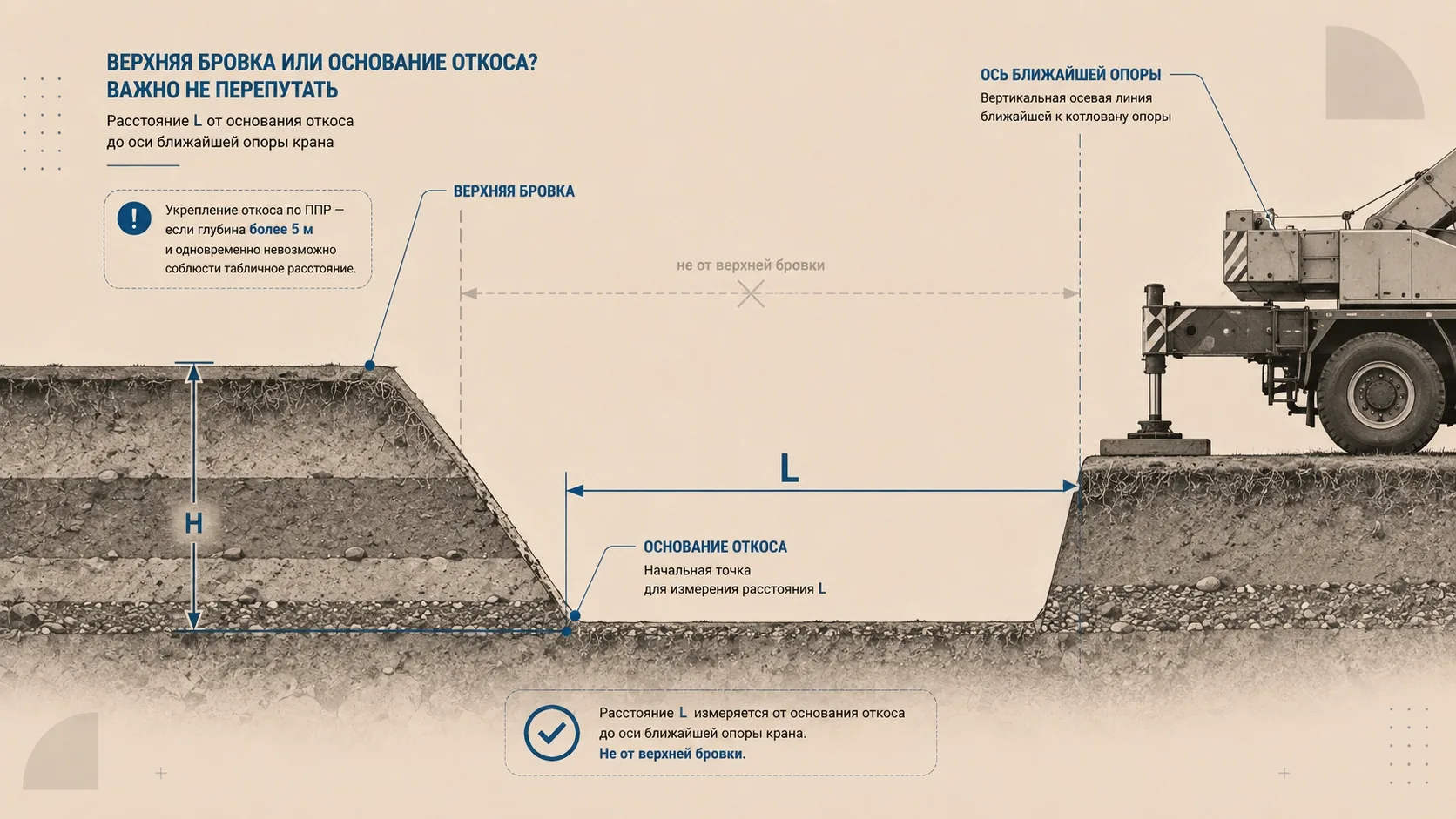

Как не перепутать бровку и основание откоса
Для котлована глубиной 3 м в суглинистом грунте таблица даёт 3,25 м от основания откоса до оси ближайшей опоры, а не от верхней бровки.
Отдельно важно точное условие пункта 111: если глубина котлована более 5 м и одновременно невозможно соблюсти расстояния из таблицы, откос должен быть укреплён в соответствии с ППР. Замена союза «и» на «или» меняет нормативное условие и поэтому недопустима.

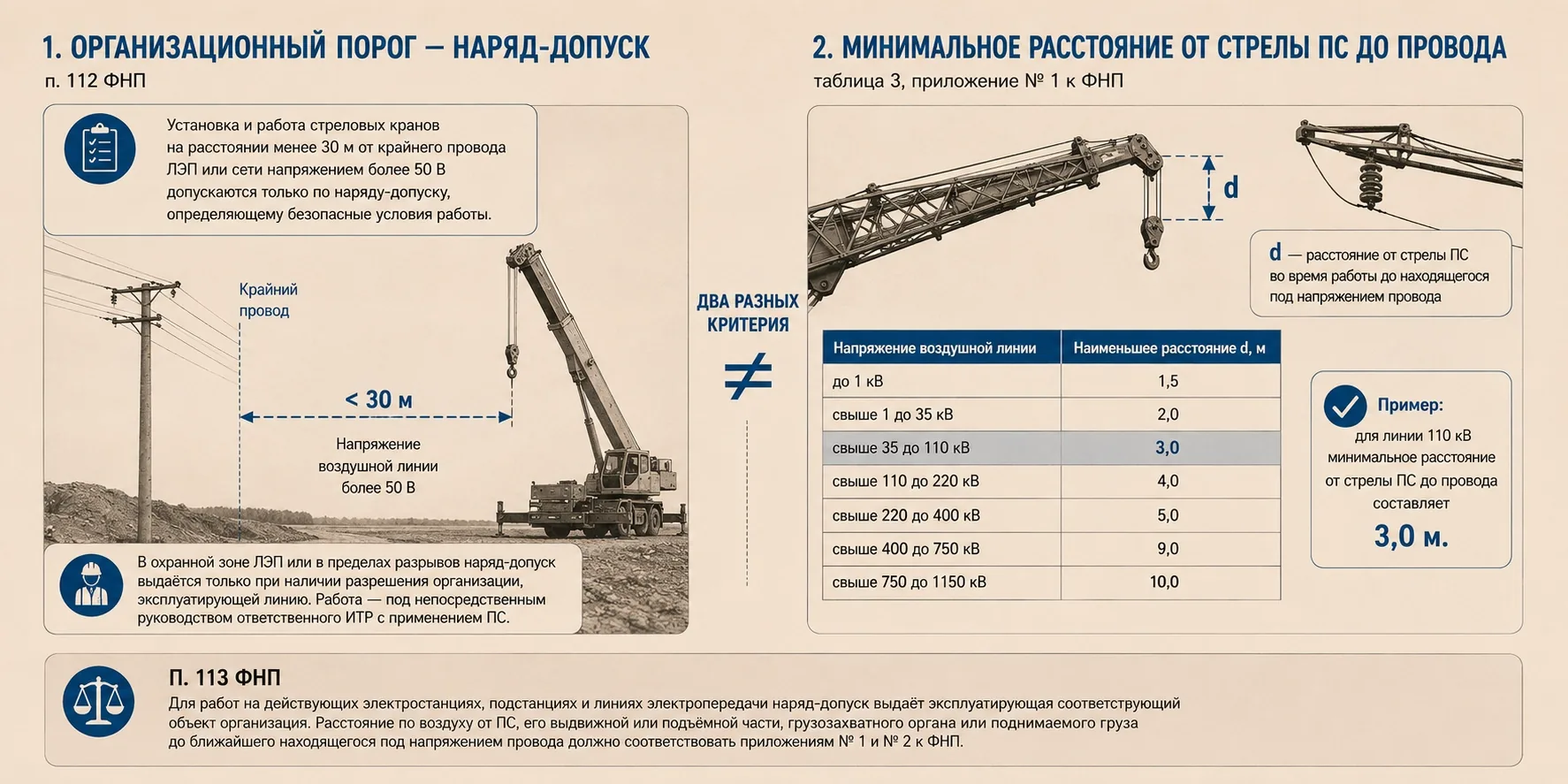

Работа рядом с ЛЭП: 30 м и минимальные расстояния нельзя смешивать
Пункт 112 ФНП устанавливает организационный порог: установка и работа кранов стрелового типа на расстоянии менее 30 м от крайнего провода воздушной линии электропередачи или воздушной электрической сети напряжением более 50 В допускается только по наряду-допуску, определяющему безопасные условия работы. В охранной зоне воздушной линии электропередачи или в пределах разрывов наряд-допуск выдаётся только при наличии разрешения организации, эксплуатирующей линию; работа должна выполняться под непосредственным руководством инженерно-технического работника, ответственного за безопасное производство работ с применением ПС.
Это не означает, что 30 м — универсальный рабочий зазор до провода. Приложение № 1 содержит отдельную таблицу 3 с названием «Минимальное расстояние от стрелы ПС во время работы до проводов линии электропередачи, находящихся под напряжением».
| Напряжение воздушной линии | Наименьшее расстояние от стрелы ПС, м |
|---|---|
| до 1 кВ | 1,5 |
| свыше 1 до 35 кВ | 2,0 |
| свыше 35 до 110 кВ | 3,0 |
| свыше 110 до 220 кВ | 4,0 |
| свыше 220 до 400 кВ | 5,0 |
| свыше 400 до 750 кВ | 9,0 |
| свыше 750 до 1150 кВ | 10,0 |
Для линии 110 кВ значение таблицы 3 составляет 3,0 м от стрелы ПС во время работы до находящегося под напряжением провода. Отдельно проверяется, попадает ли установка или работа в зону менее 30 м от крайнего провода и требуется ли наряд-допуск по пункту 112.
Для работ на действующих электростанциях, подстанциях и линиях электропередачи действует дополнительное условие пункта 113: наряд-допуск выдаёт эксплуатирующая соответствующий объект организация, а расстояние по воздуху от ПС, его выдвижной или подъёмной части, грузозахватного органа или поднимаемого груза до ближайшего находящегося под напряжением провода должно соответствовать приложениям № 1 и № 2 к ФНП.

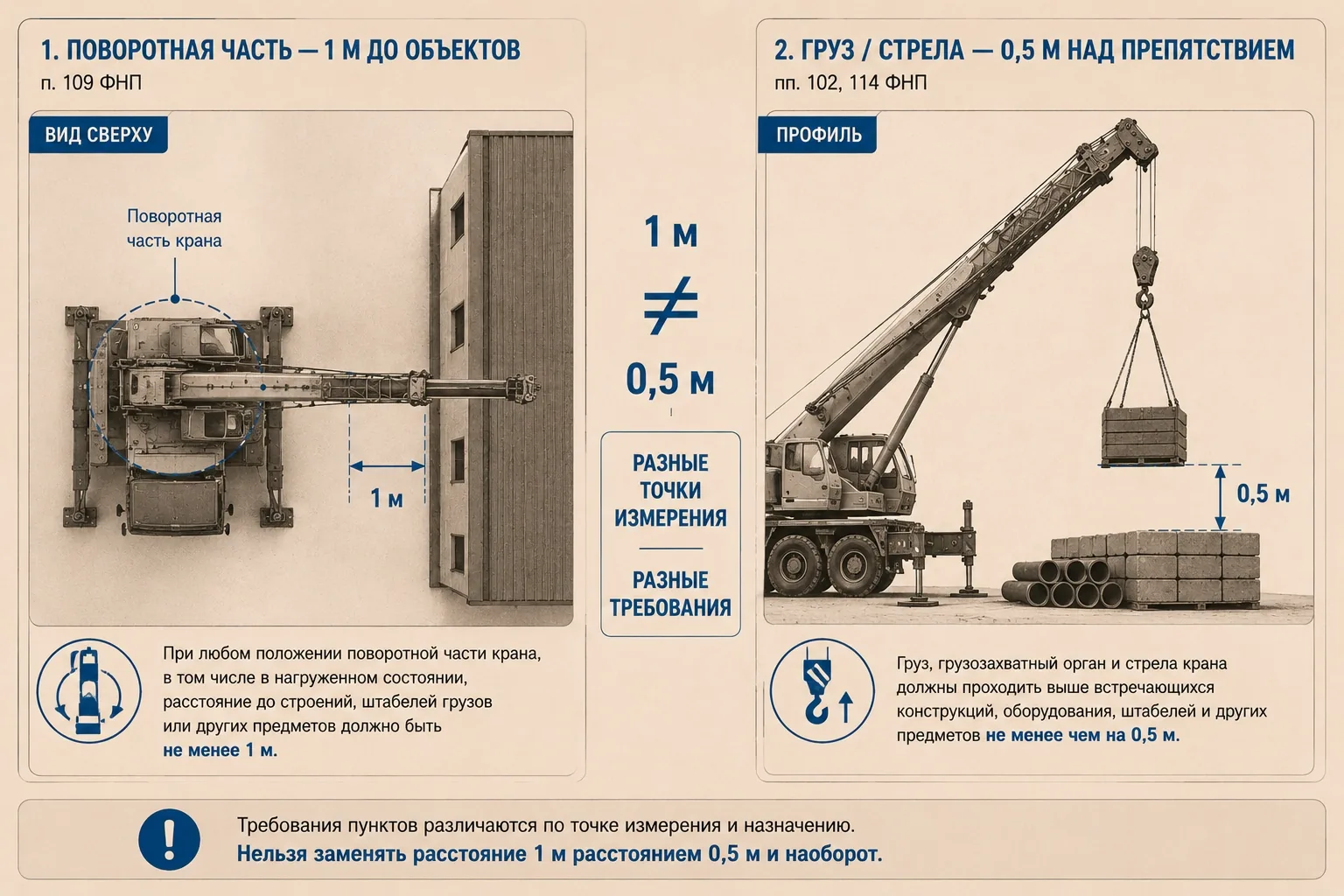

Здания, штабели и другие предметы: 1 м и 0,5 м — разные требования
Пункт 109 ФНП требует, чтобы между поворотной частью крана стрелового типа при любом её положении, в том числе в нагруженном состоянии, и строениями, штабелями грузов или другими предметами было не менее 1 м.
Это расстояние относится к поворотной части ПС. Для перемещения груза и стрелы действуют другие требования: пункт 102 требует возможности перемещения груза или грузозахватного органа не менее чем на 0,5 м выше встречающихся на пути конструкций, оборудования, штабелей и других предметов; стрелы кранов и кранов-манипуляторов при их перемещении также должны находиться выше таких препятствий не менее чем на 0,5 м. Пункт 114 отдельно требует горизонтально перемещать груз на 0,5 м выше встречающихся предметов.
Когда установку нужно проверять повторно
| Признак | Что изменилось | Решение |
|---|---|---|
| Просела одна из опор | фактическая установка перестала соответствовать исходной | остановить работу; проверить основание, опору и соответствие РЭ/ППР |
| Подкладка сместилась или деформировалась так, что изменилось опирание | путь передачи нагрузки изменился | остановить работу до восстановления подтверждённой схемы |
| Изменилось положение машины относительно требований РЭ | машинно-зависимое условие больше не подтверждено | установить причину и повторить проверку |
| Выносные опоры не соответствуют выбранному режиму | фактическая конфигурация отличается от разрешённой | не продолжать до приведения схемы в соответствие РЭ |
| После осадков, таяния или иных воздействий появились признаки изменения основания | прежние данные могут больше не описывать фактическое состояние | повторно оценить основание до продолжения работы |
| Обнаружена ранее неизвестная пустота или подземная коммуникация в зоне опоры | изменились исходные данные по основанию | оценить новые условия или изменить место установки |
| Изменилась геометрия котлована или откоса | прежняя проверка расстояний относится к другим условиям | заново проверить требования пункта 111 и ППР |
| Отсутствует требуемый наряд-допуск или разрешение организации, эксплуатирующей ЛЭП | не выполнено обязательное организационное условие | работу не начинать |
ФНП запрещают эксплуатировать ПС с нарушениями требований по установке и предусматривают приостановку работ при угрозе аварийной ситуации. Поэтому повторная проверка нужна не из-за самого факта дождя, таяния или другого события, а когда изменились или стали неопределёнными фактические условия, на которых основывалось решение об установке.

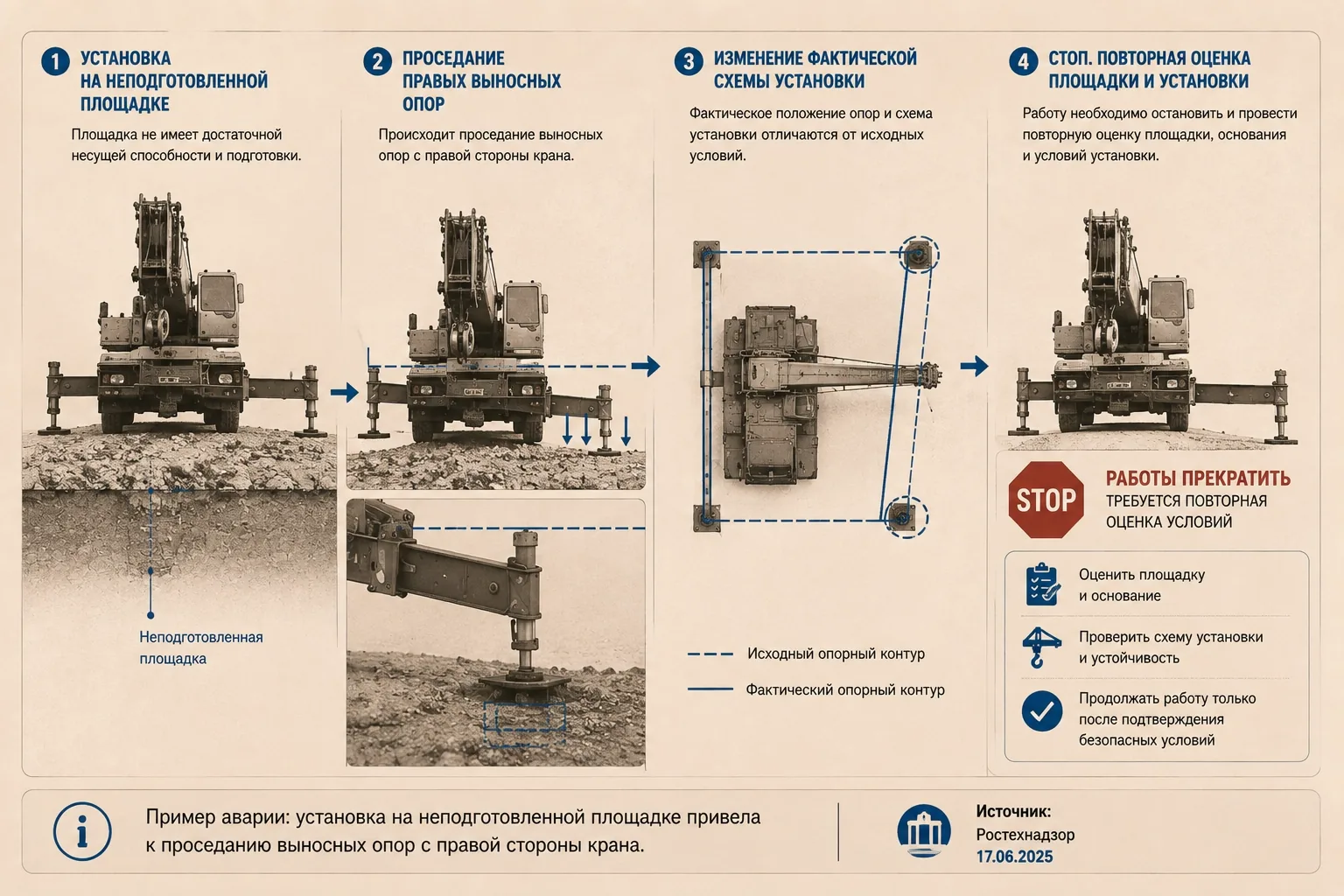

Пример аварии: проседание выносных опор на неподготовленной площадке
В сообщении Ростехнадзора от 17 июня 2025 года среди причин аварии автомобильного крана указана установка на неподготовленной площадке, в результате которой произошло проседание выносных опор с правой стороны крана.
Этот случай подтверждает конкретный отказный сценарий «неподготовленная площадка → проседание опор». Он не устанавливает универсальную допустимую величину просадки и не даёт основания придумывать числовой допуск, которого нет в применимой документации.

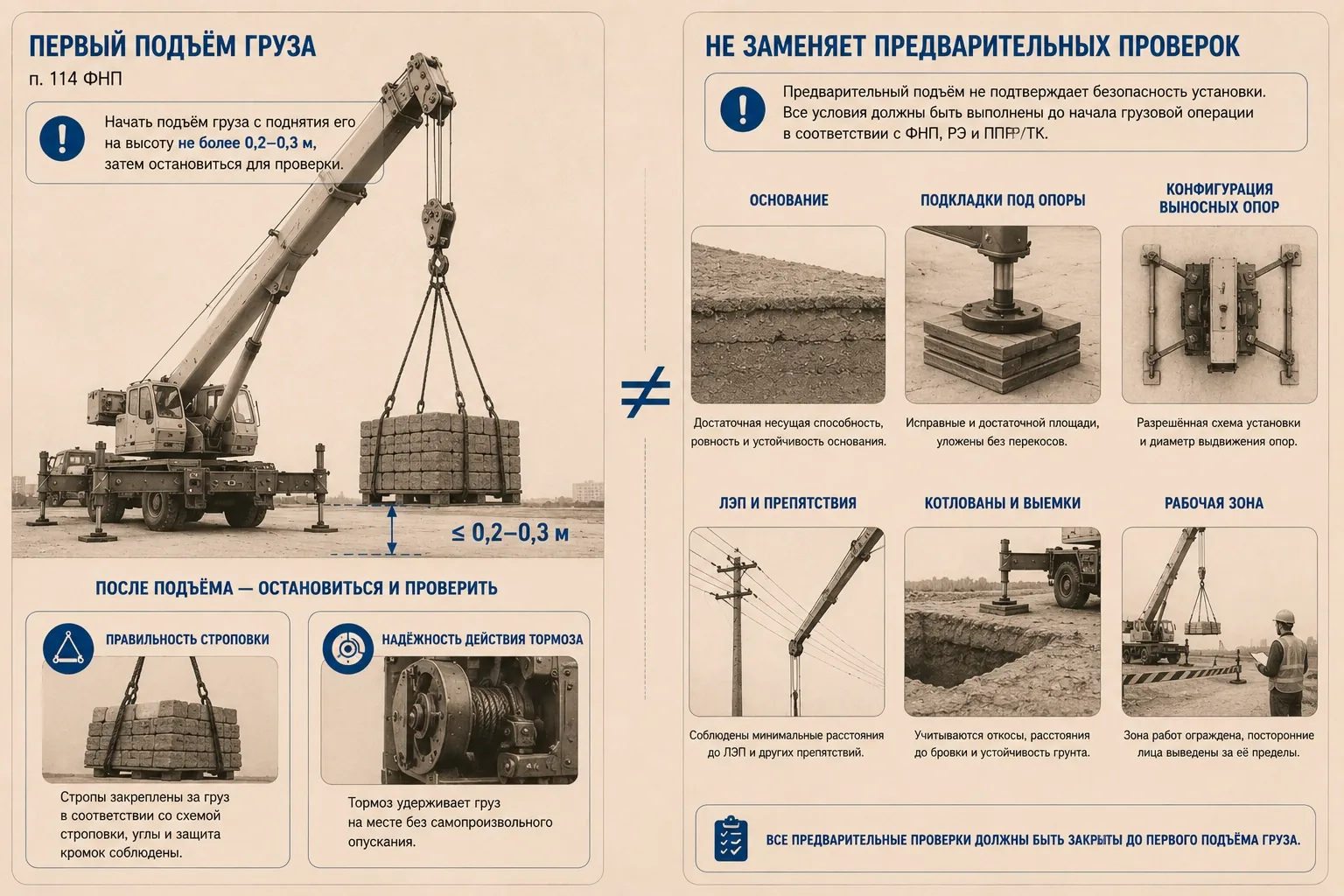

Первый подъём: предварительно не более чем на 0,2–0,3 м
Пункт 114 ФНП требует начинать подъём груза с поднятия его на высоту не более 0,2–0,3 м, затем остановиться для проверки правильности строповки и надёжности действия тормоза.
Эта проверка не заменяет предварительную проверку основания, разрешённой конфигурации выносных опор, требований к котловану, ЛЭП и препятствиям. Эти условия должны быть выполнены до начала грузовой операции в соответствии с применимыми ФНП, РЭ и ППР/ТК.
Источники
- Приказ Ростехнадзора от 26.11.2020 № 461
- Приказ Ростехнадзора от 22.01.2024 № 16 — изменения к ФНП № 461
- Приказ Ростехнадзора от 16.04.2026 № 129 — продление срока действия приказа № 461
- Liebherr, Underground for safe crane jobs
- Liebherr, *Enhanced safety and performance with VarioBase
- Ростехнадзор, «Билдинг кран», 17.06.2025
- Приказ Ростехнадзора от 26.11.2020 № 461, раздел VI, в частности пп. 98–114. Официальное опубликование
- Приказ Ростехнадзора от 26.11.2020 № 461, пп. 1–3
- Приказ Ростехнадзора от 22.01.2024 № 16, изменения к п. 3 ФНП № 461; вступление изменений с 01.09.2024.
- Приказ Ростехнадзора от 16.04.2026 № 129, п. 2 приложения: срок действия приказа № 461 продлён до 01.09.2032.
- Приказ Ростехнадзора от 26.11.2020 № 461, пп. 98–100, 155–159.
- Приказ Ростехнадзора от 26.11.2020 № 461, п. 22 (запрет эксплуатации с нарушениями требований по установке) и п. 24 (приостановка работы при угрозе аварийной ситуации).
- Приказ Ростехнадзора от 26.11.2020 № 461, п. 159, подп. «д» — условия установки ПС над подземными коммуникациями.
- Liebherr. Underground for safe crane jobs. Материал производителя: нагрузка на грунт, опорные силы, пример 700 кН / 300 кН/м² = 2,33 м², канализационные линии и полости.
- Приказ Ростехнадзора от 26.11.2020 № 461, п. 22, подп. «и», и п. 151
- Приказ Ростехнадзора от 26.11.2020 № 461, п. 108.
- Приказ Ростехнадзора от 26.11.2020 № 461, п. 110.
- Liebherr. Enhanced safety and performance with VarioBase — отдельные выносные опоры могут выдвигаться на разную длину, грузовые характеристики рассчитываются для выбранной опорной базы.
- Приказ Ростехнадзора от 26.11.2020 № 461, п. 111 и приложение № 1, таблица 2.
- Приказ Ростехнадзора от 26.11.2020 № 461, п. 111: условие сформулировано через союз «и» — глубина более 5 м и невозможность соблюдения табличных расстояний.
- Приказ Ростехнадзора от 26.11.2020 № 461, п. 112.
- Приказ Ростехнадзора от 26.11.2020 № 461, приложение № 1, таблица 3 «Минимальное расстояние от стрелы ПС во время работы до проводов линии электропередачи, находящихся под напряжением».
- Приказ Ростехнадзора от 26.11.2020 № 461, п. 113.
- Приказ Ростехнадзора от 26.11.2020 № 461, п. 109.
- Приказ Ростехнадзора от 26.11.2020 № 461, п. 102 и п. 114.
- Ростехнадзор. «Билдинг кран», 17.06.2025: среди причин указана установка автомобильного крана на неподготовленной площадке, вызвавшая проседание выносных опор с правой стороны.
- Приказ Ростехнадзора от 26.11.2020 № 461, п. 114: предварительный подъём на высоту не более 0,2–0,3 м с остановкой для проверки правильности строповки и надёжности действия тормоза.
