Как выбрать траверсу для автокрана под груз и схему подъёма

Траверсу выбирают по массе груза в подъёмной комплектации, координатам центра тяжести, расположению и допустимой нагрузке точек зацепа, рабочему пролёту, высоте под крюком, массе оснастки и грузовой таблице автокрана на фактическом вылете. Надпись «10 т» или «20 т» на траверсе не подтверждает пригодность для конкретного подъёма.

Рабочая схема должна пройти четыре проверки:

1. реакции в точках зацепа не превышают допустимые значения;
2. WLL траверсы, стропов, скоб, звеньев и проушин достаточны при фактической конфигурации;
3. вертикальный пакет помещается между крюком, грузом и препятствиями;
4. полная подвешенная масса проходит по грузовой таблице автокрана.

ГОСТ 33715-2025 запрещает применять грузозахватные приспособления без схемы строповки и сведений о массе груза. Стандарт действует в России с 1 января 2026 года.

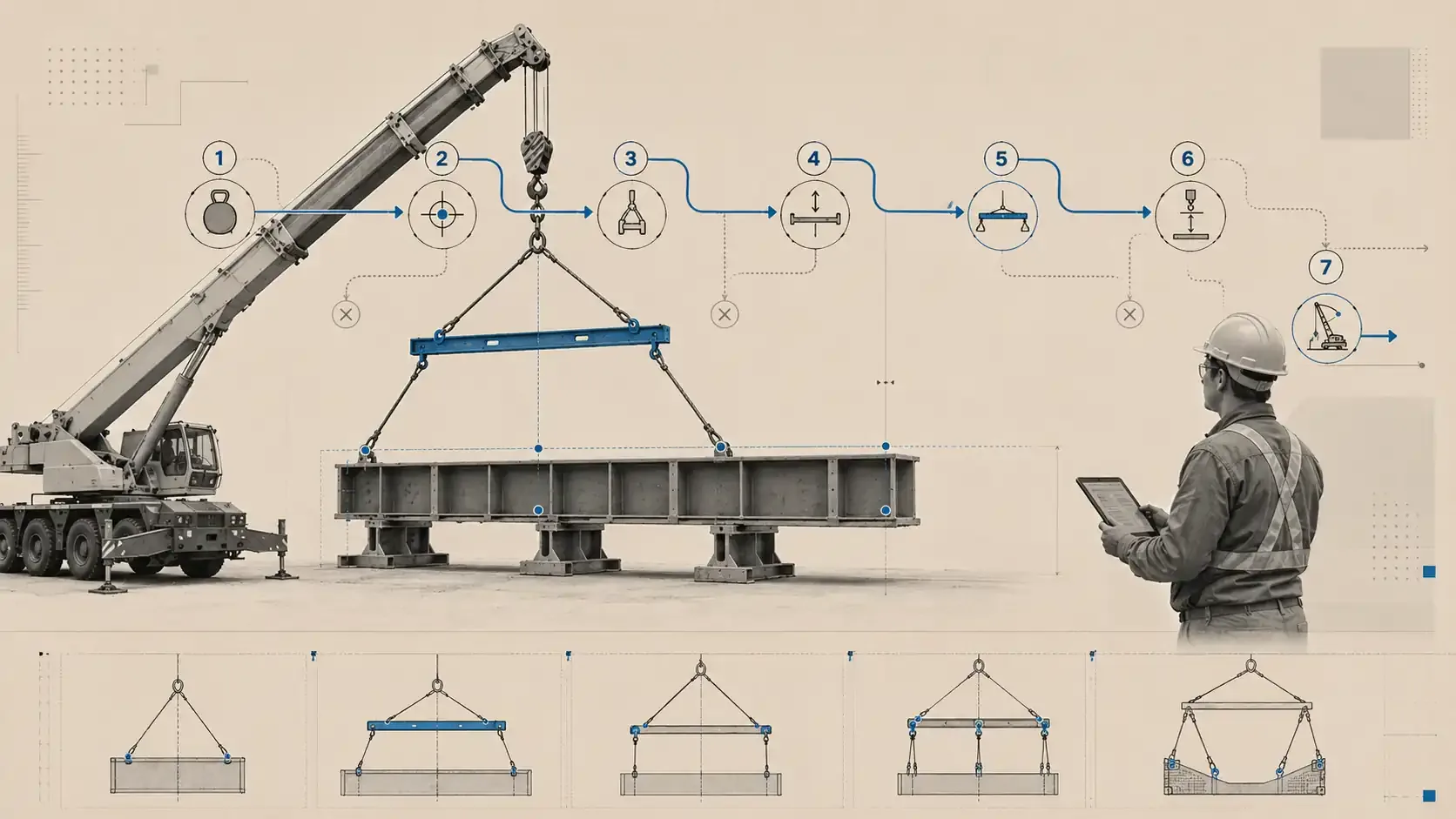

Диагностика перед выбором траверсы

1. Масса груза документирована?
   В расчёт включают груз, упаковку, жидкости, навесные узлы и временные элементы. Без сведений о массе применять ГЗП запрещено.
2. Известны координаты центра тяжести?
   Геометрический центр можно принять за центр тяжести только при подтверждённом симметричном распределении массы.
3. Точки зацепа рассчитаны на подъём?
   Для каждой точки нужны допустимая нагрузка и разрешённое направление усилия. Технологическое отверстие или элемент рамы без этих данных не считается подъёмной точкой.
4. Груз сохраняет одно положение на всей операции?
   Отрыв, перенос, установка и кантование рассматриваются как отдельные расчётные положения.
5. Рабочая конфигурация указана в паспорте траверсы?
   Проверяют пролёт, положение подвесов, угол ветвей и WLL. Общий номинал модели не действует автоматически для всех положений.
6. Хватает высоты под крюком?
   Распорная схема требует верхнего стропового треугольника. Изгибная траверса занимает меньше высоты, но работает на изгиб.
7. Подходит автокран на фактическом вылете?
   Проверяют грузовую таблицу для конкретной длины стрелы, положения опор, противовеса, сектора и вылета.

Быстрый выбор по геометрии груза

Таблица определяет класс конструкции. Конкретную модель выбирают по паспорту, рабочему пролёту, разрешённой схеме подвеса, WLL и геометрии соединений.

Когда достаточно стропов, а когда нужна траверса

Прямое стропование подходит, если точки зацепа рассчитаны на наклонные усилия, груз не деформируется, углы ветвей укладываются в паспортные ограничения и хватает высоты под крюком.

Траверса нужна, если наклонные ветви создают недопустимое боковое сжатие, груз прогибается, точки разнесены по двум осям, смещённый центр тяжести вызывает перекос или строповый треугольник не помещается в рабочую зону.

Траверса меняет путь передачи сил, но не увеличивает допустимую нагрузку слабой проушины, не исправляет ошибку в массе и не компенсирует неизвестный центр тяжести.

Пять стоп-факторов

Подбор прекращают, если:

1. нет документированного значения массы в подъёмной комплектации;
2. не определён центр тяжести;
3. нет расчётных данных по точкам зацепа;
4. не заданы положения груза при отрыве, переносе, установке или кантовании;
5. отсутствует паспорт траверсы либо рабочая конфигурация не включена в паспортную таблицу.

Отсутствие паспорта — основание для браковки ГЗП. Специализированная организация может восстановить паспорт по результатам внеочередного экспертного обследования; до восстановления паспорта и маркировки приспособление изымают из эксплуатации.

Пробный подъём не используют для поиска центра тяжести. После расчёта и проверки схемы груз поднимают на 200–300 мм, останавливают и проверяют строповку, отсутствие просадки, целостность груза и ГЗП.

Как выбрать конструкцию и схему подвеса

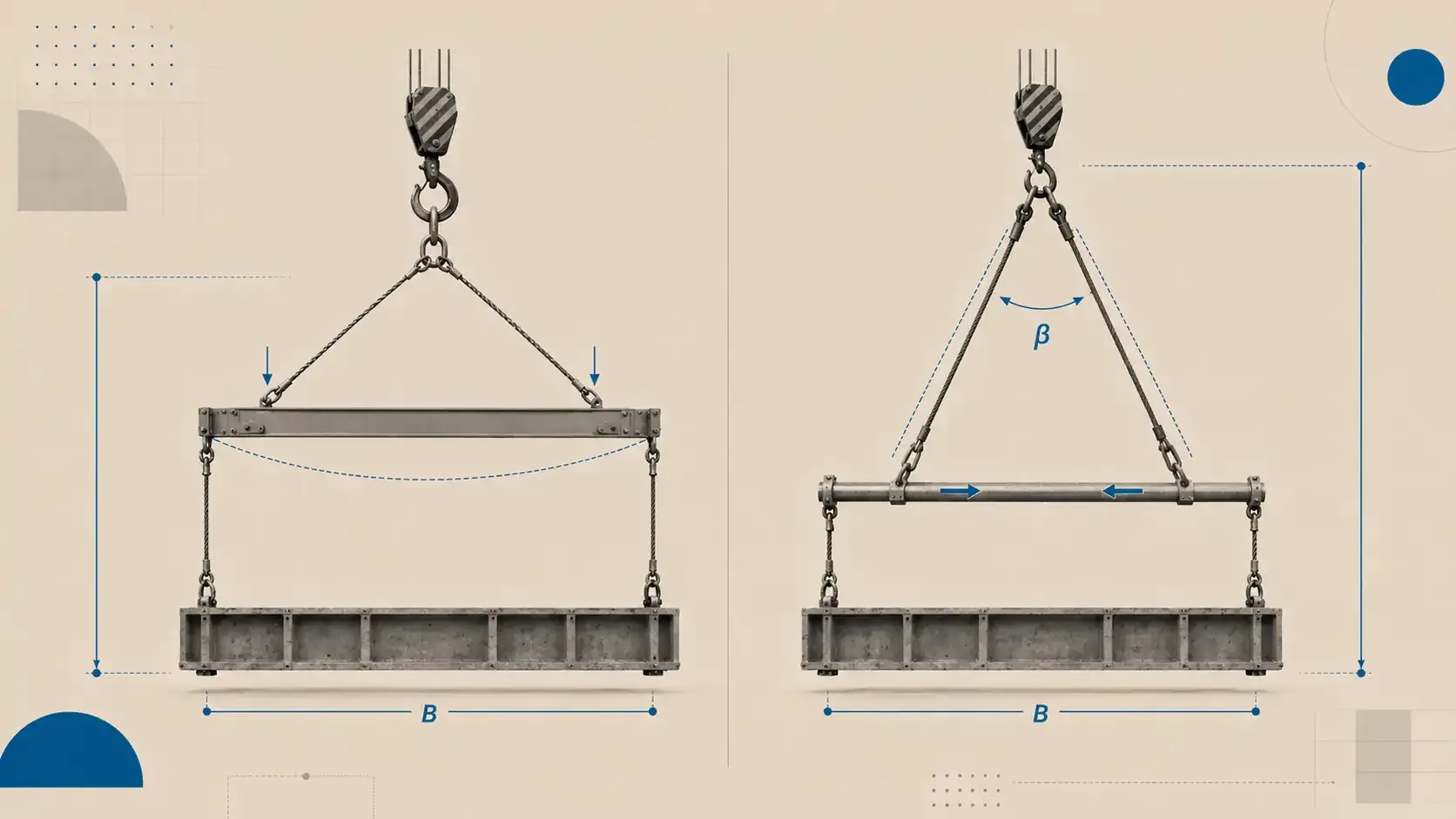

Изгибная траверса: когда критична высота

Изгибная траверса соединяется с крюком через одну верхнюю точку или компактную подвеску. Балка воспринимает изгибающий момент, занимает меньше высоты и применяется при ограниченном расстоянии между крюком и грузом.

Её WLL зависит от рабочего пролёта и положения нижних подвесов: один комплект не сохраняет одинаковую грузоподъёмность во всех положениях.

Распорная балка: когда критичны боковые усилия

Распорная балка воспринимает преимущественно продольное сжатие. Две верхние ветви образуют треугольник, нижние располагают вертикально или близко к вертикали. Схема уменьшает боковые усилия на груз, но требует дополнительной высоты.

Modulift разделяет конструкции на изгибные траверсы и распорные балки. Изгибная траверса работает на изгиб и подходит при ограниченной высоте под крюком. Распорная балка воспринимает преимущественно сжатие и требует верхней двухветвевой подвески.

Рамная и пространственная траверса: когда точки разнесены по двум осям

Н-образные, рамные и пространственные траверсы применяют для четырёх и более точек, расположенных не на одной линии. Проверяют изгиб, сжатие, кручение, местные нагрузки и фактическое распределение между подвесами.

Внешняя форма не определяет WLL: рабочие значения берут из паспорта конкретной конструкции.

Фиксированная или регулируемая конфигурация

Фиксированная траверса подходит для повторяющейся операции с одним пролётом, неизменными точками и стабильным центром тяжести.

Регулируемую траверсу применяют только в положениях, предусмотренных паспортом. Для каждого положения подвесов проверяют отдельное значение WLL; максимальную грузоподъёмность модели нельзя переносить на максимальный пролёт.

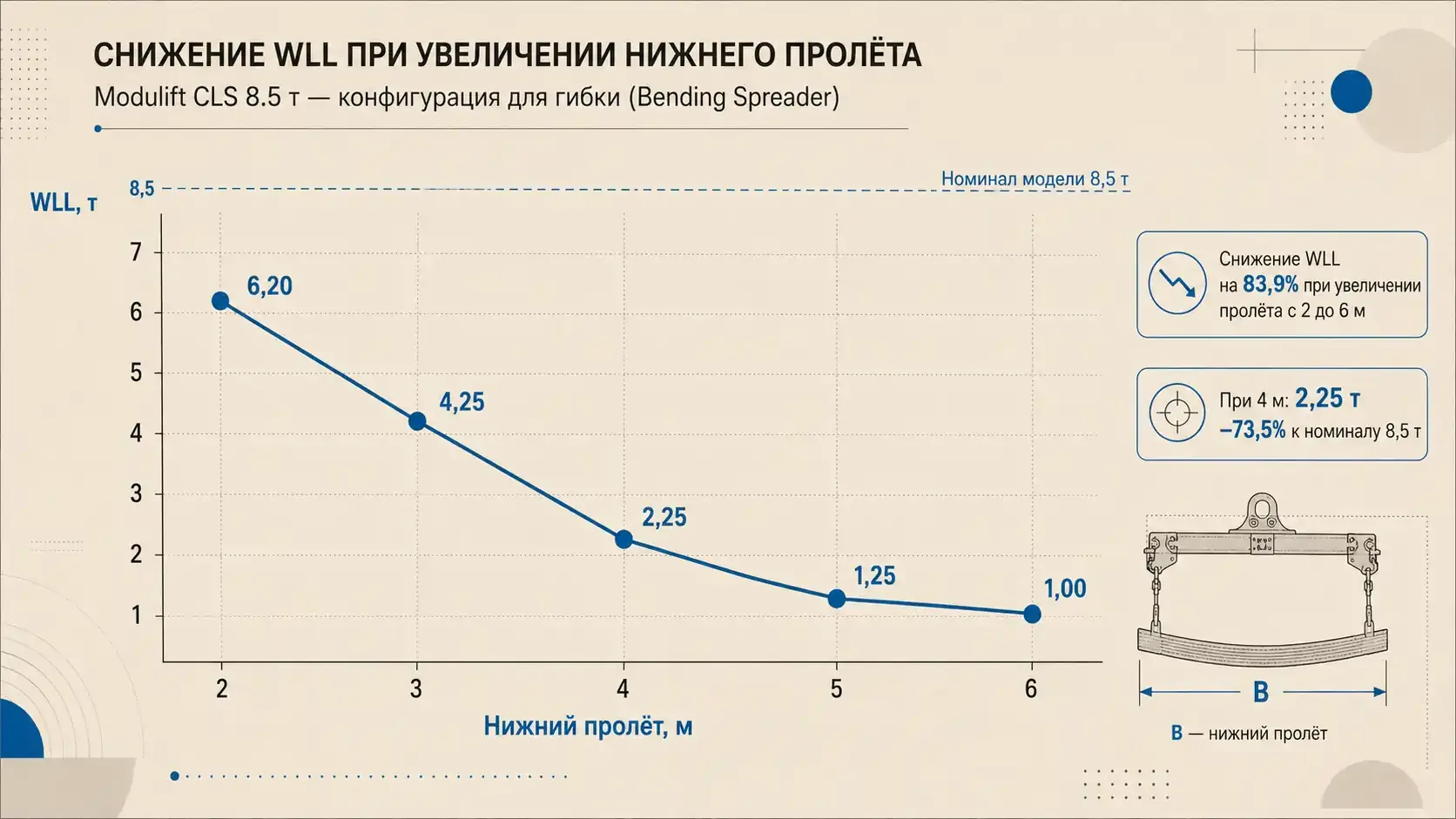

Как пролёт меняет WLL: исследование ИТТ18 по таблице Modulift

ИТТ18 сопоставила значения системы Modulift CLS 8.5 t в конфигурации изгибной траверсы. При увеличении нижнего пролёта с 2 до 6 м WLL уменьшается с 6,20 до 1,00 т — на 83,9%.

Данные относятся только к CLS 8.5 t в указанной конфигурации. Для другой траверсы используют её паспортную матрицу «пролёт × положение подвесов × угол × WLL». При пролёте 4 м WLL этой системы составляет 2,25 т — на 73,5% меньше номинала 8,5 т. Поэтому номинал модели не разрешает поднимать тот же груз при любом пролёте.

Когда типовая траверса не подходит

Типовую модель применяют только при наличии в паспорте нужного пролёта, схемы подвеса, рабочего положения и допустимой нагрузки.

Какие данные входят в карточку подъёма

Название груза не заменяет карточку: две балки одинаковой массы и длины создают разные реакции при разном положении центра тяжести.

Три расчёта, которые отсекают неподходящую схему

В формулах используется расчётная нагрузка в тоннах-силы. При сравнении с WLL в тоннах коэффициенты и проценты сохраняются.

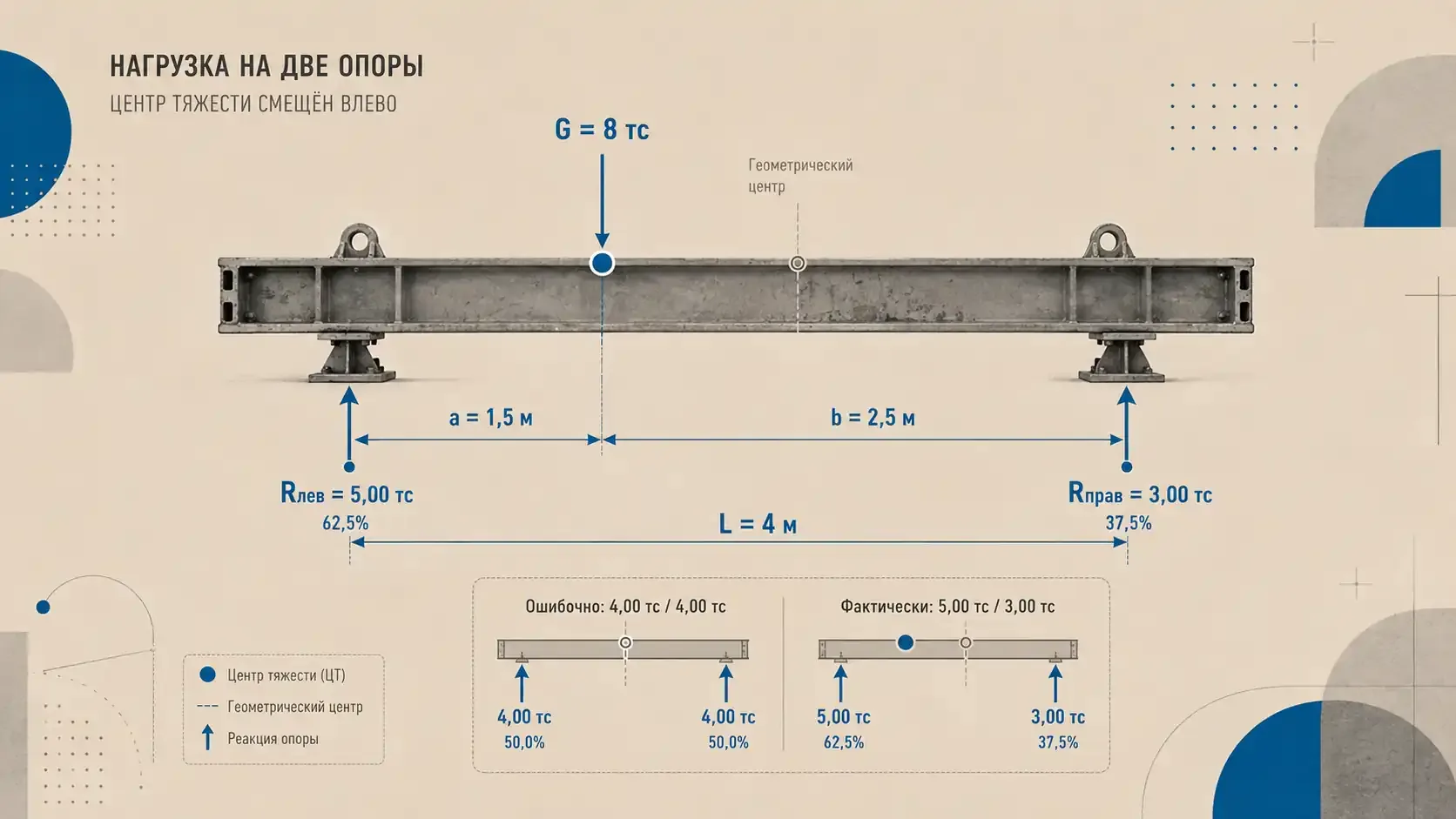

1. Реакции при смещённом центре тяжести

Для груза на двух точках:

L = a + b
Rлев = G × b / L
Rправ = G × a / L

где:

• G — нагрузка от груза, тс;
• a — расстояние от левой точки до центра тяжести;
• b — расстояние от центра тяжести до правой точки;
• L — расстояние между точками.

При G = 8 тс, L = 4 м, a = 1,5 м, b = 2,5 м:

Rлев = 8 × 2,5 / 4 = 5,00 тс
Rправ = 8 × 1,5 / 4 = 3,00 тс

Левая точка воспринимает 62,5% нагрузки, правая — 37,5%. Деление по 4 тс занизило бы левую реакцию на 1 тс, или на 20% относительно фактических 5 тс.

2. Натяжение двух симметричных ветвей

Для двух одинаковых ветвей в одной плоскости:

T = G / (2 × cos β)

где β — угол ветви к вертикали.

При увеличении угла с 30° до 60° натяжение одной ветви возрастает с 4,62 до 8,00 тс — на 73,2%.

Формула применима при симметрии, одинаковой длине ветвей и равном распределении нагрузки. Для многоветвевого стропа с числом воспринимающих нагрузку ветвей более трёх ГОСТ 33715-2025 требует учитывать в расчёте не более трёх ветвей, а для стропов из текстильного каната — две.

3. Высота верхнего стропового треугольника

Для симметричной распорной схемы:

h = B / (2 × tan β)

где:

• B — расстояние между верхними точками траверсы;
• h — высота от траверсы до вершины подвеса;
• β — угол ветви к вертикали.

При B = 4 м:

Переход от 30° к 60° сокращает высоту на 2,31 м, но увеличивает натяжение каждой ветви на 3,38 тс. После изменения длины верхних ветвей повторно проверяют WLL стропов, траверсы и соединений.

Финальная проверка всей сборки

Полная масса по грузовой таблице автокрана

Состав нагрузки определяют по руководству конкретного автокрана:

MΣ = Mгруза + Mтраверсы + Mстропов + Mзахватов + Mскоб + Mкрюковой подвески + …

Для рабочей конфигурации:

MΣ ≤ Qтабл

В документации Tadano GTC-600-2 указано, что из табличной грузоподъёмности вычитают массу крюковой подвески, стропов, распорной балки и другого подвешенного оборудования. Для другого автокрана применяют его руководство.

WLL каждого элемента

Отдельно проверяют:

• WLL траверсы при рабочем пролёте;
• верхние ветви при фактическом угле;
• нижние ветви по фактическим реакциям;
• скобы, звенья, пальцы и крюки;
• проушины и точки зацепа;
• допустимые направления нагрузки;
• ограничения регулируемых соединений.

Грузовая таблица автокрана не определяет прочность проушины, а паспорт скобы — допустимую нагрузку крана на рабочем вылете.

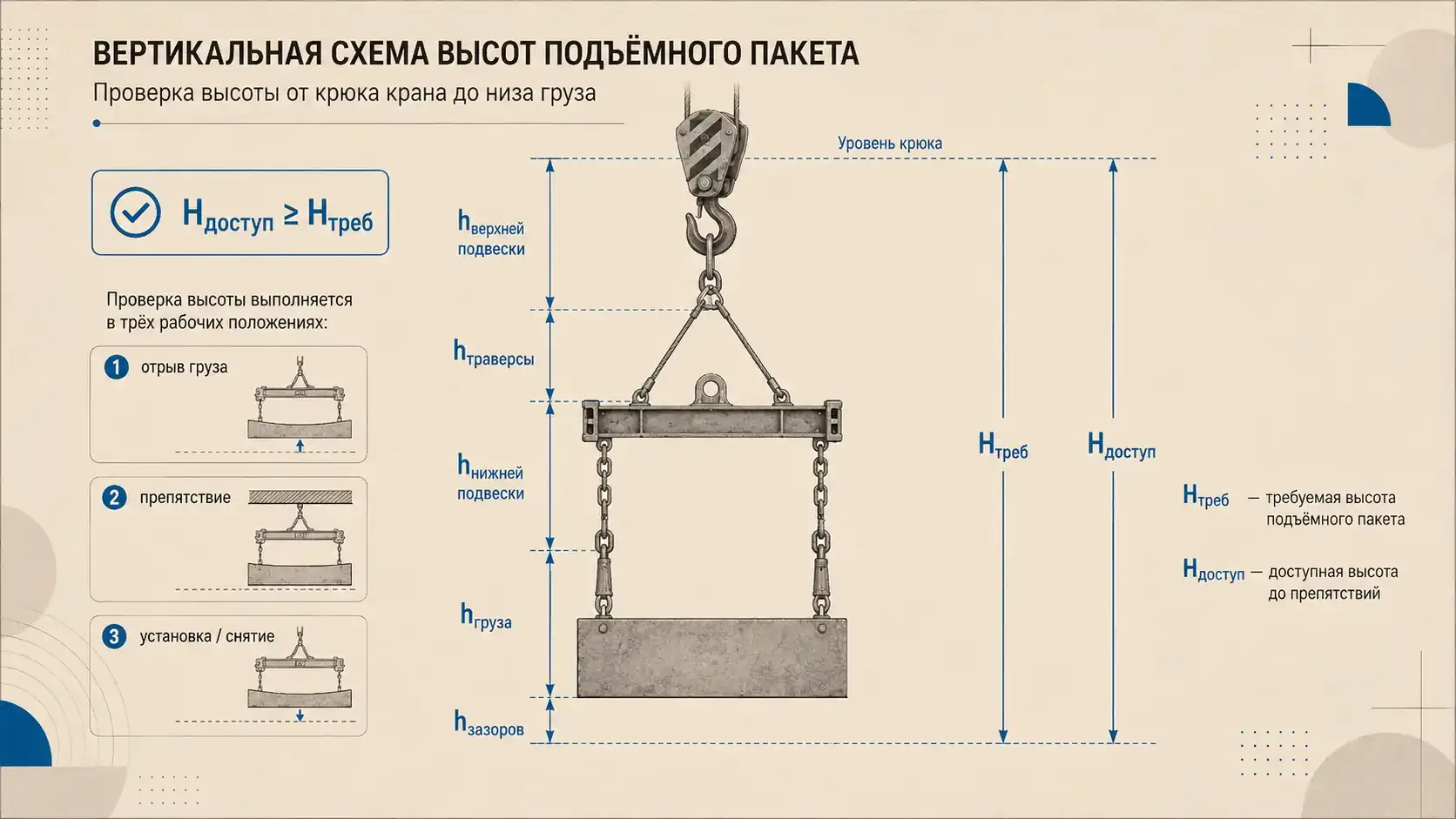

Вертикальный пакет

Hтреб = hверхней подвески + hтраверсы + hнижней подвески + hгруза + hзазоров

Условие по высоте:

Hдоступ ≥ Hтреб

Расчёт выполняют минимум для трёх положений:

1. отрыв груза;
2. прохождение наиболее высокого препятствия;
3. установка и снятие оснастки.

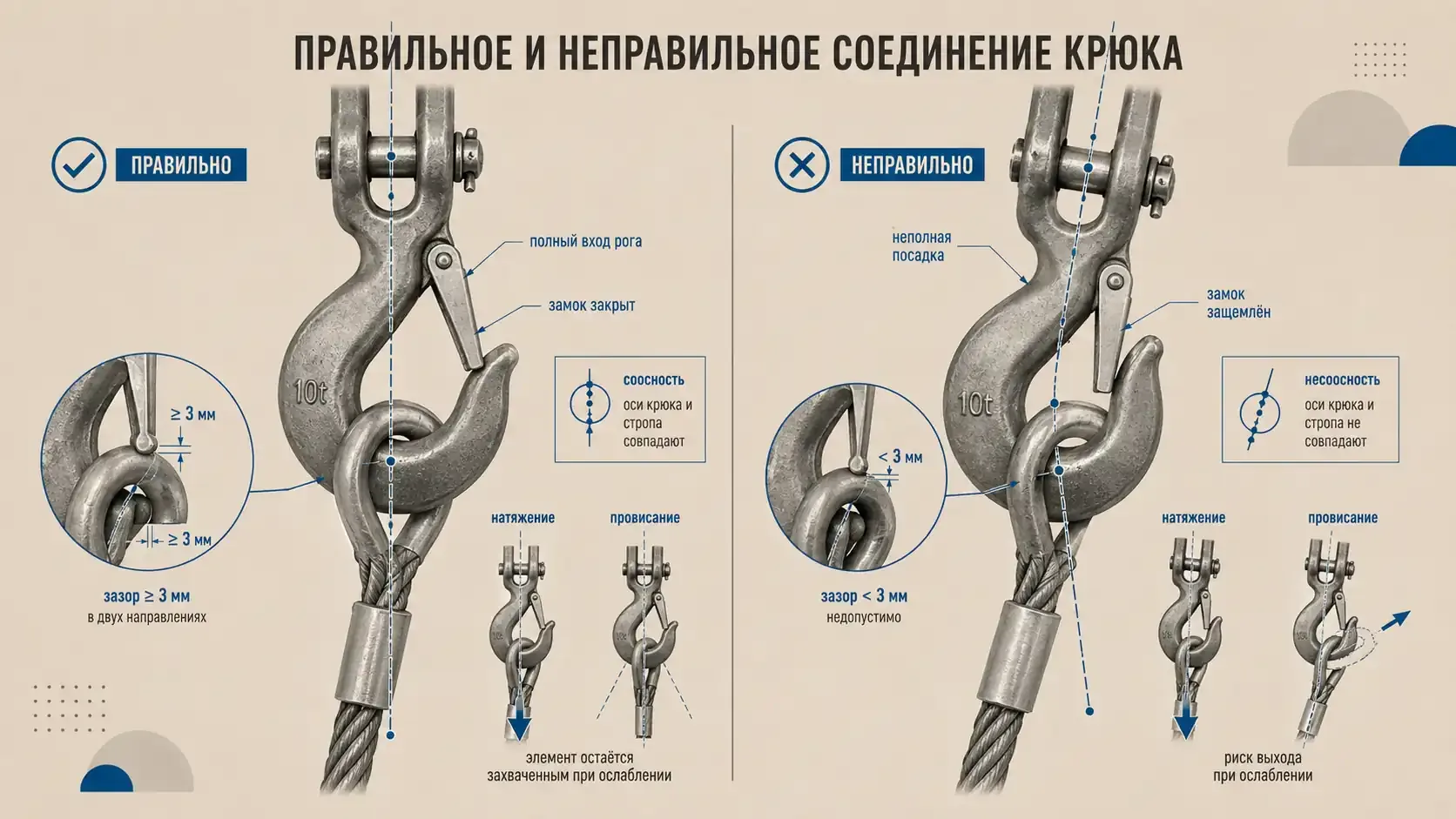

Крюк, скобы, проушины и соосность

ГОСТ 33715-2025 требует, чтобы:

• рог крюка полностью входил в проушину или скобу под воздействием руки стропальщика;
• предохранительный замок полностью закрывался;
• рабочая часть проушины не защемляла и не повреждала замок;
• при натянутой ветви ось крюка совпадала с осью ветви;
• при ослаблении ветви элемент не выходил из зацепления.

Для крюков канатных ветвей минимальные зазоры по двум контролируемым направлениям составляют не менее 3 мм; одновременно соблюдают пропорциональные ограничения пункта 6.2.29 стандарта.

Расчётное исследование ИТТ18: груз 8 т со смещённым центром тяжести

ИТТ18 выполнила модельный расчёт линейной двухточечной схемы. Это аналитическое исследование метода подбора, а не отчёт о выполненной грузоподъёмной операции.

Исходные данные

Результаты проверки

Шаг 1. Реакции груза и нижние ветви

Rлев = 8 × 2,5 / 4 = 5,00 тс
Rправ = 8 × 1,5 / 4 = 3,00 тс

С учётом массы нижних ветвей и скоб:

Rлев,общ = 5,00 + 0,075 = 5,075 тс
Rправ,общ = 3,00 + 0,075 = 3,075 тс

Коэффициенты использования:

5,075 / 6,30 = 0,806 = 80,6%
3,075 / 4,00 = 0,769 = 76,9%

Шаг 2. Нагрузка на траверсу

Ниже траверсы находятся груз и нижняя оснастка:

Gтрав = 8,00 + 0,075 + 0,075 = 8,15 т
8,15 / 10,00 = 0,815 = 81,5%

Шаг 3. Верхняя подвеска

Натяжение рассчитывают по массе груза, траверсы и нижней оснастки. Массу верхней подвески отдельно включают в полную нагрузку на автокран.

Gверх = 8,00 + 0,75 + 0,15 = 8,90 тс
T = 8,90 / (2 × cos 45°) = 6,29 тс
6,29 / 8,00 = 0,786 = 78,6%

Шаг 4. Высота верхней подвески

h = 4 / (2 × tan 45°) = 2,00 м
Hтреб = 2,00 + 0,85 = 2,85 м
3,20 − 2,85 = 0,35 м

Шаг 5. Полная масса под крюком

MΣ = 8,00 + 0,75 + 0,15 + 0,20 + 0,30 = 9,40 т
10,50 − 9,40 = 1,10 т
9,40 / 10,50 = 0,895 = 89,5%

Масса груза 8 т даёт пять контрольных значений:

• 5,00 и 3,00 тс — реакции груза в нижних точках;
• 5,075 и 3,075 тс — нагрузки на нижние ветви с их собственной массой;
• 8,15 т — нагрузка на траверсу;
• 6,29 тс — натяжение каждой верхней ветви;
• 9,40 т — полная масса для проверки автокрана.

Выбор только по массе груза пропускает четыре из пяти проверок.

Документы и интервалы осмотров

До применения траверсы проверяют:

• паспорт;
• руководство по эксплуатации;
• разрешённые конфигурации и WLL;
• читаемую маркировку;
• журнал учёта и периодических осмотров;
• схему строповки;
• ППР или технологическую карту, если они предусмотрены условиями работ.

ГОСТ 33715-2025 устанавливает минимальные интервалы:

На опасных производственных объектах с подъёмными сооружениями применяются ФНП, утверждённые приказом Ростехнадзора № 461. По состоянию на 4 августа 2026 года действует редакция от 16 апреля 2026 года; срок действия приказа установлен до 1 сентября 2032 года.

Пошаговый чек-лист выбора

1. Записать полную массу груза.
2. Нанести координаты центра тяжести.
3. Нанести точки зацепа, их WLL и разрешённые направления нагрузки.
4. Зафиксировать положения груза на всех этапах.
5. Проверить возможность прямого стропования.
6. Выбрать класс траверсы по геометрии точек.
7. Выбрать изгибную или распорную схему по доступной высоте.
8. Рассчитать реакции в точках.
9. Рассчитать усилия в верхних и нижних ветвях.
10. Сверить WLL траверсы при фактическом пролёте и положении подвесов.
11. Проверить геометрию крюка, звеньев, скоб, пальцев и проушин.
12. Сложить массу груза и всей оснастки.
13. Проверить грузовую таблицу автокрана.
14. Проверить вертикальный пакет и препятствия.
15. Провести ежесменный осмотр.
16. Выполнить контрольный подъём на 200–300 мм и продолжить работу только при отсутствии замечаний.

Какие данные передать для расчёта автокрана

Для подготовки к аренде автокрана с оператором передают:

1. массу груза с упаковкой и временными элементами;
2. чертёж или эскиз с габаритами;
3. координаты центра тяжести;
4. точки зацепа и их допустимые нагрузки;
5. массу траверсы, стропов, захватов, скоб и крюковой подвески;
6. рабочий вылет;
7. требуемую высоту крюка;
8. положение груза при отрыве и установке;
9. препятствия на пути перемещения;
10. паспорт траверсы и схему рабочего положения.

Формулировка «нужен кран 25 т» без вылета, высоты и массы оснастки не позволяет проверить конкретную конфигурацию автокрана.
