Как перевозить автокран: выбор схемы, погрузка, крепление и проверка маршрута
Специалисты ООО «ИТТ»
Транспортную схему выбирают для конкретной модификации и конфигурации автокрана: модель и комплектация → исходные параметры → способ перемещения → транспортное положение → погрузка и размещение → крепление → параметры транспортной единицы → маршрут и разрешительный режим → предрейсовая проверка. Если меняются платформа, положение машины, состав снятых элементов или маршрут, зависимые расчёты проверяют повторно.
В этой статье обозначения СТОП/ПРОДОЛЖИТЬ используются как редакционный чек-лист управления риском. Это не термины законодательства и не замена документации производителя, расчётам, специальному разрешению или проекту организации дорожного движения.
Какие данные нужны до выбора способа транспортировки
До сравнения собственного хода, трала и других вариантов фиксируют одну конкретную транспортную конфигурацию. Обозначения «25-тонный автокран» недостаточно: максимальная грузоподъёмность крана не определяет его транспортную массу, габариты или нагрузки на оси. Это видно даже при сравнении двух моделей одного класса SANY, рассмотренном ниже.
| Параметр | Что зафиксировать | Чем подтвердить |
|---|---|---|
| Машина | производитель, модель, точная модификация | табличка машины, паспорт, руководство |
| Транспортное положение | положение стрелы, опор, крюковой подвески, противовеса, гуська и других элементов | документация конкретной модели |
| Комплектация | какие съёмные элементы установлены, сняты или перевозятся отдельно | осмотр + документация |
| Масса | масса машины в выбранной транспортной конфигурации | документация / подтверждённые данные |
| Габариты | длина, ширина и высота в транспортном положении | документация + фактическая проверка |
| Осевые параметры | при собственном ходе — параметры самого автокрана; при перевозке на платформе — параметры сформированного автопоезда | документация / измерение / расчёт |
| Техническое состояние | допустимы ли собственный ход и выбранный способ погрузки | осмотр и применимая техническая документация |
| Площадка погрузки | подъезд, уклон, несущая способность, пространство для маневрирования | обследование площадки |
| Платформа | геометрия, высота настила, допустимые нагрузки, возможность размещения и крепления | документация платформы |
| Маршрут | весовые, габаритные и геометрические ограничения | маршрутная и разрешительная проверка |
При перевозке тяжеловесного или крупногабаритного груза приказ Минтранса № 361 требует использовать транспортные средства, предназначенные для такой перевозки в соответствии с их технической документацией. Для ПОДД этот же приказ предусматривает использование фактической массы, межосевых расстояний, нагрузок на оси, габаритов и других характеристик автопоезда.
Данные относятся только к проверенной конфигурации. Снятие противовеса, изменение положения стрелы или замена платформы могут изменить зависимые параметры.

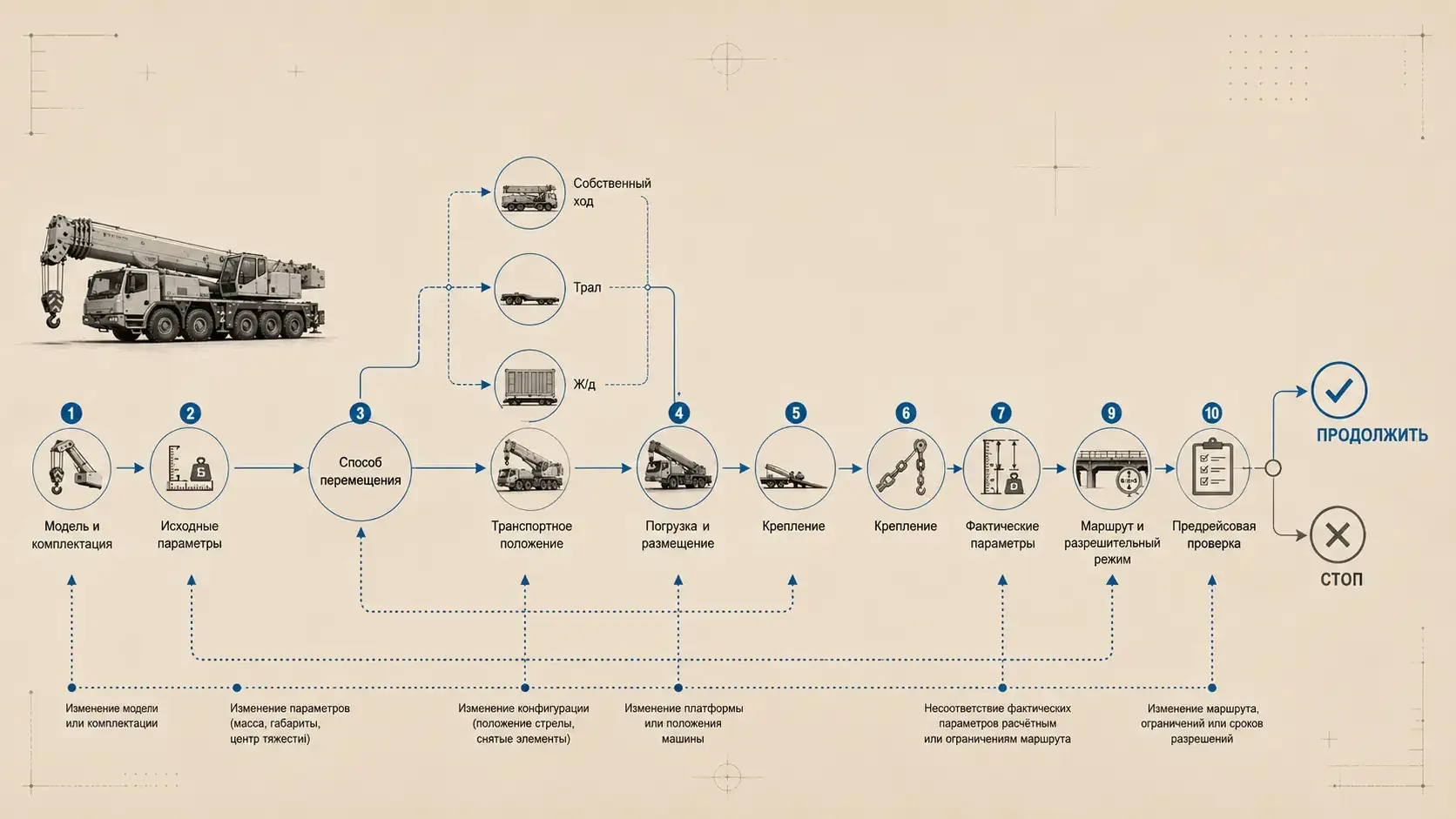

Как выбрать: собственный ход, трал или другая транспортная схема
В проверенных российских автомобильных НПА единый километровый порог, после которого автокран обязательно нужно переводить с собственного хода на трал или железную дорогу, не установлен. Правовой режим автомобильного движения определяется прежде всего габаритами, массой, нагрузками на оси, техническими характеристиками транспортного средства и маршрутом.
Это не отменяет ограничений документации производителя конкретной машины.
| Исходная ситуация | Какую ветку рассматривать | Что подтвердить следующим этапом | СТОП, если… |
|---|---|---|---|
| Автокран планируется перемещать собственным ходом | собственный ход | допустимость перемещения для модели, транспортное положение, габариты, масса, осевые параметры, маршрут | решение основано только на расстоянии или классе грузоподъёмности |
| Автокран перевозится как груз | трал / платформа | геометрию платформы, размещение машины, итоговые габариты, массу и осевые параметры автопоезда, крепление | платформа выбрана только по номинальной грузоподъёмности |
| Рассматривается железная дорога | железнодорожная / мультимодальная схема | режим перевозки, подвоз к терминалу, вагон, транспортную конфигурацию, погрузку, размещение и крепление | вариант выбран только по длине маршрута без проверки остальных условий |
| После выбора схемы изменились платформа, положение машины или комплектация | повторная проверка затронутой ветки | параметры, зависящие от изменённой конфигурации | используются результаты расчёта прежней конфигурации |
При перевозке автокрана как груза проверяют сформированную транспортную единицу: тягач, платформу, автокран и перевозимые вместе с ним снятые элементы. Именно характеристики автопоезда используются при проверке применимых ограничений и, когда требуется ПОДД, в его технической части.
Предварительный правовой фильтр автомобильной ветки
Постановление Правительства РФ № 2060 устанавливает допустимые габариты транспортных средств.
| Параметр | Допустимое значение |
|---|---|
| Длина одиночного транспортного средства | 12 м |
| Длина автопоезда | 20 м |
| Ширина транспортного средства | 2,6 м |
| Высота транспортного средства | 4 м |
Массу проверяют независимо от габаритов. Для одиночных автомобилей ПП № 2060 устанавливает следующие общие значения:
| Количество осей одиночного автомобиля | Допустимая масса |
|---|---|
| 2 оси | 18 т |
| 3 оси | 25 т |
| 4 оси | 32 т |
| 5 осей и более | 38 т |
Для седельных и прицепных автопоездов допустимая общая масса составляет 28 т для трёхосного, 36 т для четырёхосного, 40 т для пятиосного и 44 т для автопоезда с шестью и более осями. Нагрузки на ось и группы сближенных осей проверяют отдельно по приложению № 2 к ПП № 2060. Допустимое значение зависит в том числе от расстояния между осями, скатности колёс и нормативной нагрузки конкретной дороги.
Для обычного гражданского движения крупногабаритного транспортного средства по дорогам требуется специальное разрешение. Для тяжеловесного транспортного средства ч. 2 ст. 31 № 257-ФЗ устанавливает необходимость специального разрешения, если масса и/или нагрузка на ось превышает допустимое значение более чем на 10%.
Соответствие по ширине или высоте не доказывает соответствие по длине, общей массе или осям.

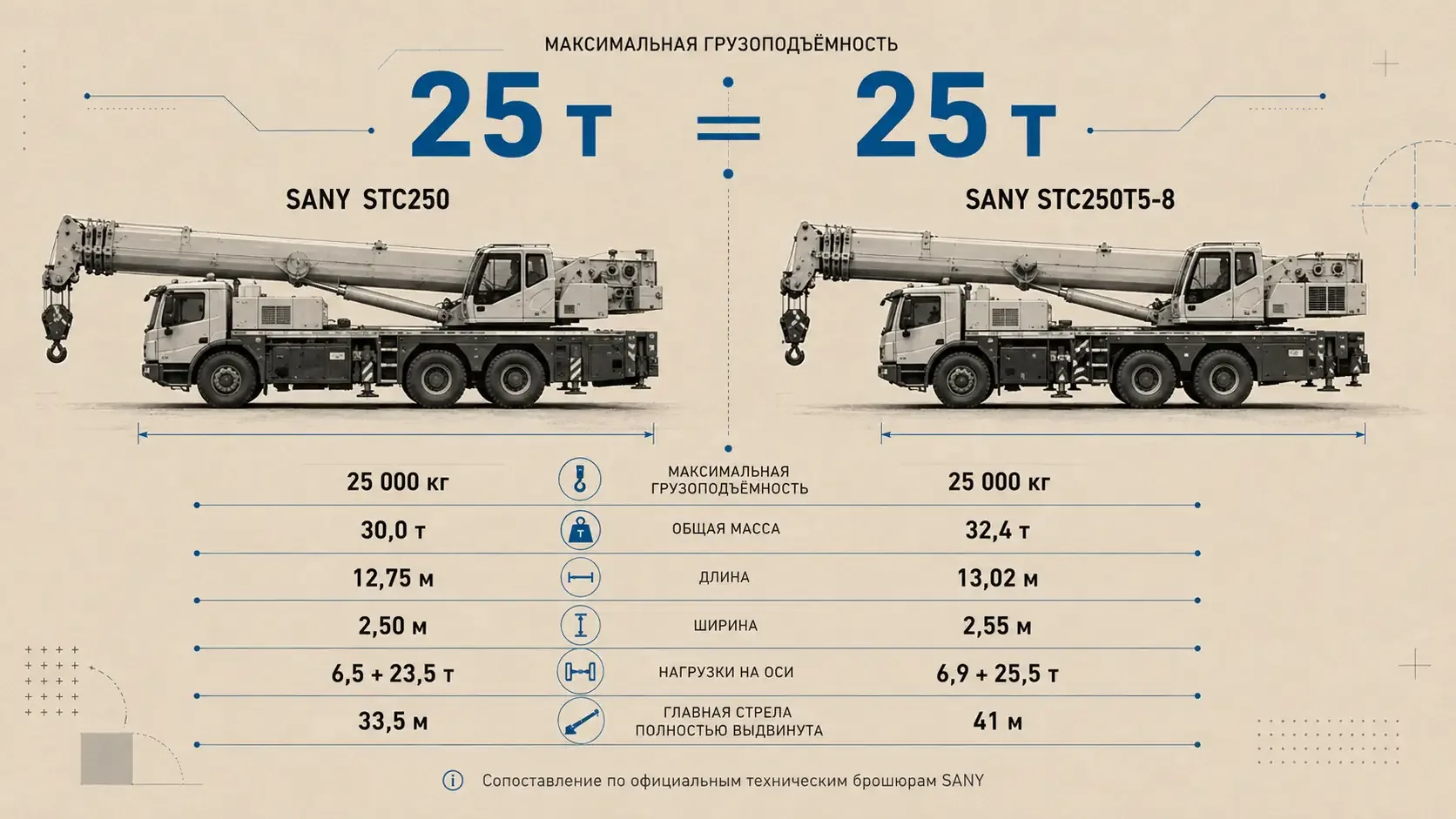

Сопоставление двух автокранов SANY на 25 т
Официальные технические брошюры SANY STC250 и STC250T5-8 показывают, почему одинаковая максимальная грузоподъёмность крана не означает одинаковых транспортных параметров.
| Параметр | SANY STC250 | SANY STC250T5-8 | Разница |
|---|---|---|---|
| Максимальная грузоподъёмность | 25 000 кг | 25 000 кг | 0 |
| Общая масса | 30 000 кг | 32 400 кг | +2 400 кг |
| Длина | 12 750 мм | 13 020 мм | +270 мм |
| Ширина | 2 500 мм | 2 550 мм | +50 мм |
| Высота | 3 550 мм | 3 500 мм | −50 мм |
| Нагрузка на первую ось | 6 500 кг | 6 900 кг | +400 кг |
| Суммарная нагрузка на вторую и третью оси | 23 500 кг | 25 500 кг | +2 000 кг |
| Полностью выдвинутая основная стрела | 33,5 м | 41 м | +7,5 м |
STC250T5-8 прямо указан производителем как трёхосный автокран; схема и технические данные STC250 также описывают три оси.
При сравнении с общей допустимой массой 25 т для трёхосного одиночного автомобиля получаем:
$$ \frac{30-25}{25}\times100%=20% $$
для SANY STC250 и
$$ \frac{32{,}4-25}{25}\times100%=29{,}6% $$
для SANY STC250T5-8.
То есть в опубликованных производителем конфигурациях общая масса обеих машин превышает 25 т более чем на 10%. Кроме того, их длина 12,75 и 13,02 м превышает общий предел 12 м для одиночного транспортного средства.
Следовательно, при обычном гражданском движении по российским дорогам и применимости общих пределов ПП № 2060 такой пример нельзя оценивать только по ширине и высоте: возникает как минимум крупногабаритный критерий по длине и весовой критерий, требующий проверки режима специального разрешения. Нагрузки на оси проверяются отдельно с учётом параметров конкретной дороги.
Производитель STC250 отдельно предупреждает, что спецификации могут изменяться, а показанная техника может содержать дополнительное оборудование.
Что не считается подтверждением транспортной схемы
| Упрощение | Почему недостаточно |
|---|---|
| «Кран 25 т» | максимальная грузоподъёмность не определяет транспортную массу |
| «Общая масса известна» | нужно отдельно проверить нагрузки на оси и группы осей |
| «Кран проходит по высоте» | не проверены остальные габариты, масса, осевые параметры и маршрут |
| «Есть специальное разрешение» | разрешение не устраняет физические ограничения маршрута |
| «Платформа выдерживает по тоннажу» | не проверены геометрия, размещение и распределение нагрузок |
| «Поставили нужное число цепей» | само количество средств крепления не подтверждает работоспособность схемы |
| «Маршрут проверяли по паспорту крана» | при перевозке на платформе проверяются параметры сформированного автопоезда |
№ 257-ФЗ прямо предусматривает проверку технической возможности движения по маршруту и возможность отказа, когда заявленные характеристики несовместимы с техническим состоянием дороги, сооружений или инженерных коммуникаций.
Как подготовить конкретную конфигурацию автокрана
Транспортное положение подвижных и съёмных элементов определяют по эксплуатационной документации конкретной модели и фактической комплектации машины.
| Элемент | Что определить | Что нельзя делать |
|---|---|---|
| Стрела | предусмотренное транспортное положение и фиксацию | переносить положение с похожей модели |
| Выносные опоры | транспортное положение и фиксацию | считать любое сложенное положение допустимым без проверки |
| Крюковая подвеска | допустимое положение и способ фиксации | оставлять подвижный элемент без подтверждённой фиксации |
| Противовес | допустимую конфигурацию для выбранного способа перемещения | снимать только ради уменьшения массы без повторной проверки параметров |
| Гусёк и другие съёмные элементы | оставить, закрепить или перевозить отдельно | считать снятие элемента изменением, не влияющим на остальную схему |

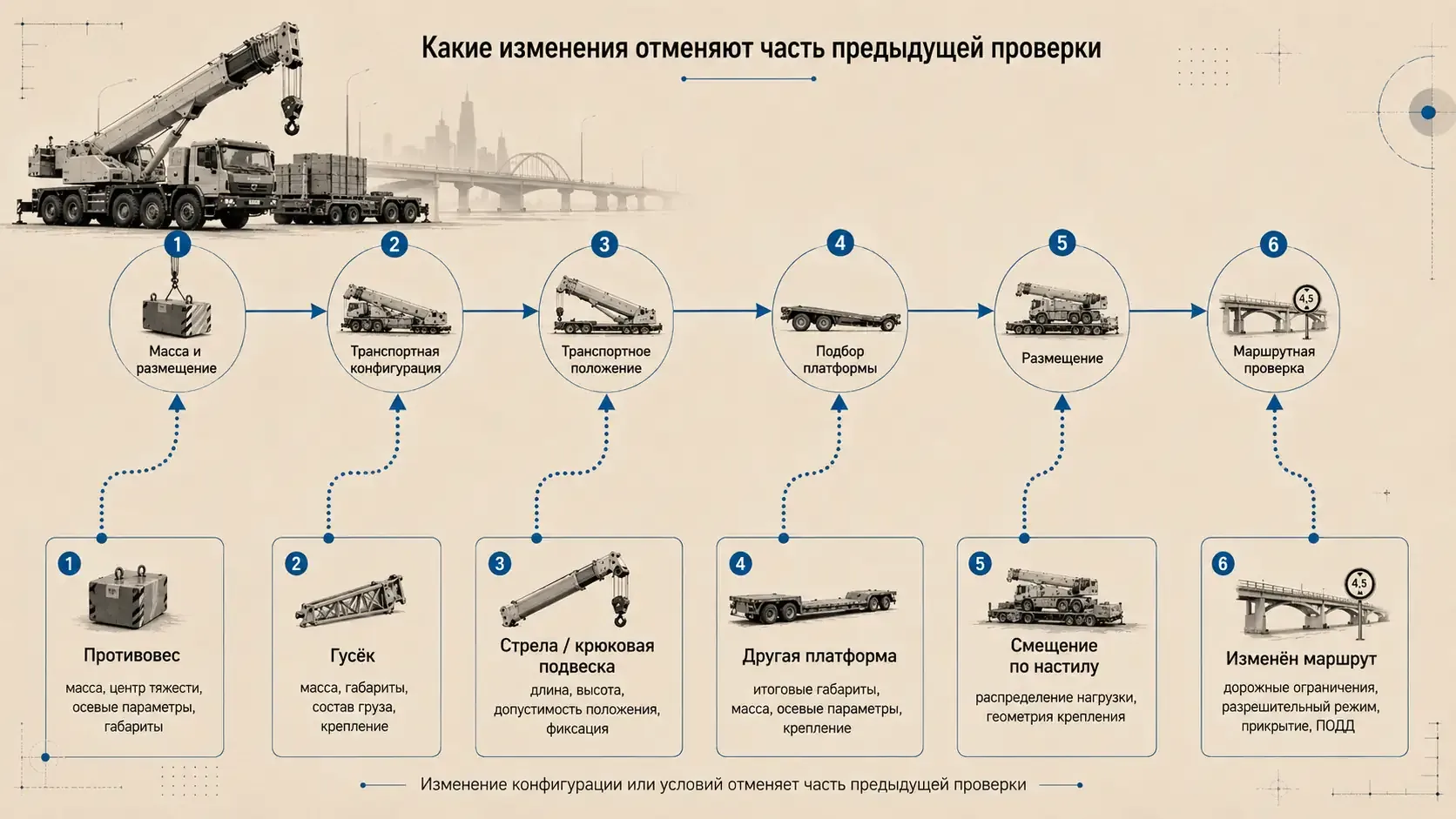

Какие изменения отменяют часть предыдущей проверки
| Изменение | Что нужно проверить повторно | С какого этапа |
|---|---|---|
| Снят или установлен противовес | массу, положение центра тяжести, осевые параметры, габариты и перевозку снятого элемента | масса и размещение |
| Снят или установлен гусёк | массу, габариты, состав груза и крепление | транспортная конфигурация |
| Изменено положение стрелы или крюковой подвески | длину, высоту, допустимость положения и фиксацию | транспортное положение |
| Выбрана другая платформа | итоговые габариты, распределение массы, осевые параметры и крепление | подбор платформы |
| Машина перемещена по настилу | распределение нагрузки и геометрию крепления | размещение |
| Изменён маршрут | дорожные ограничения, разрешительный режим, прикрытие и ПОДД при его необходимости | маршрутная проверка |
Как проверить погрузку, платформу и итоговую конфигурацию
До погрузки формируют расчётную конфигурацию: транспортное положение машины, выбранную платформу, положение автокрана на настиле, предполагаемые габариты, массу, осевые параметры и схему крепления. Эти данные нужны не только для самой погрузки, но и для предварительной маршрутной и разрешительной работы.
После погрузки проводят отдельную предрейсовую сверку: фактическая конфигурация не должна расходиться с той, по которой выполнялись расчёты и оформлялся разрешительный режим.

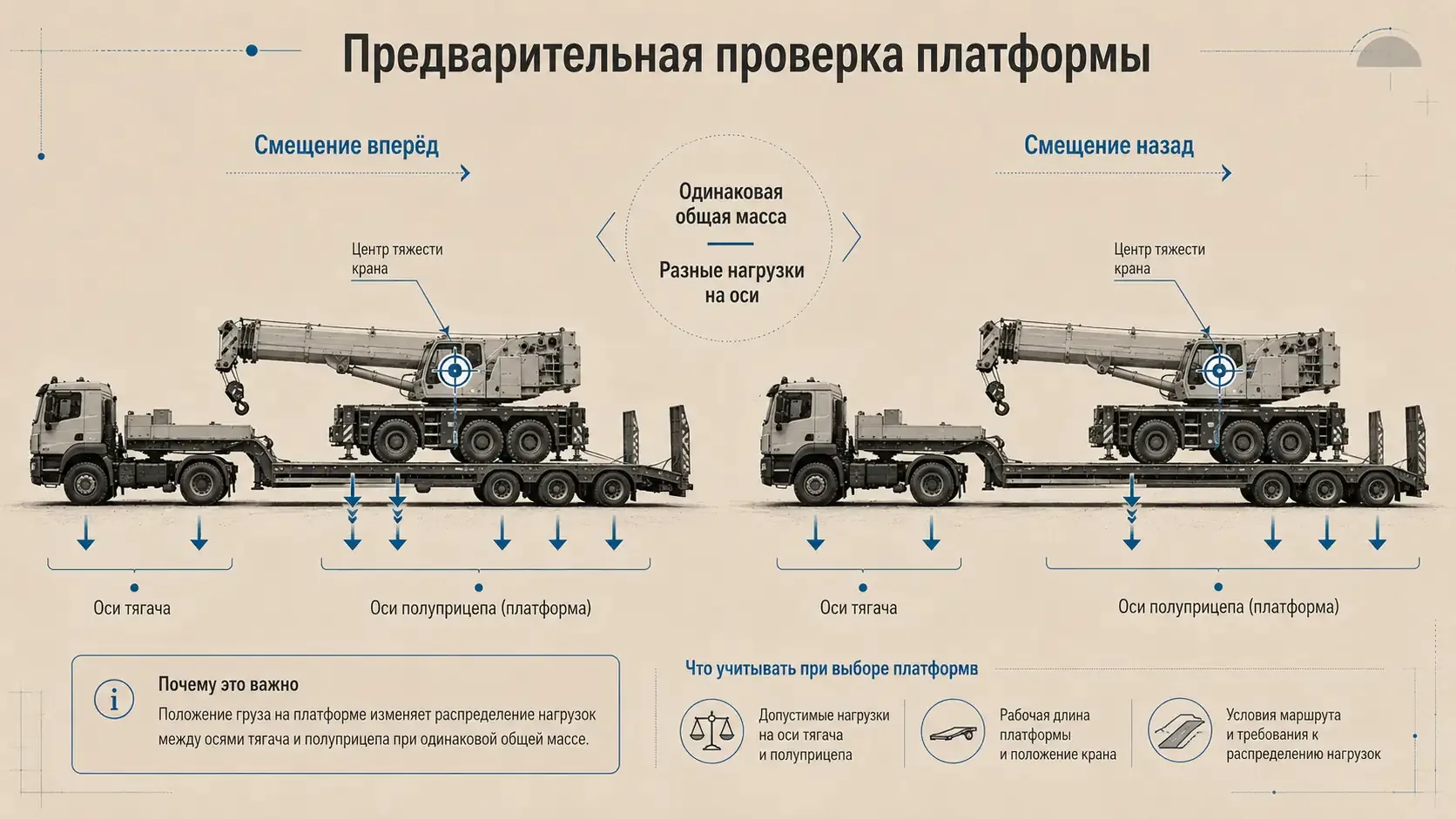

Предварительная проверка платформы
Платформу выбирают по её технической документации, геометрии настила, допустимым нагрузкам, способу погрузки, положению машины и возможности реализовать выбранную схему крепления. При перевозке тяжеловесного или крупногабаритного груза приказ № 361 требует использовать транспортное средство, предназначенное для такой перевозки согласно технической документации.
Если высота автокрана $H_{\text{крана}}$ измерена от опорной плоскости шин, а при перевозке шины находятся на горизонтальном настиле платформы высотой $h_{\text{настила}}$ над дорогой, простая предварительная геометрическая оценка общей высоты имеет вид:
$$ H_{\text{предв.}} = h_{\text{настила}} + H_{\text{крана}} $$
Это не нормативная формула определения транспортного габарита. Окончательным для проверки фактической конфигурации является реальный максимальный габарит сформированной транспортной единицы. Для ПОДД приказ № 361 требует указывать фактическую высоту автопоезда.
Предварительную общую массу автопоезда можно записать как сумму фактических масс его компонентов:
$$ m_{\text{общ}} = m_{\text{тягача}} + m_{\text{платформы}} + m_{\text{автокрана}} + m_{\text{доп. груза}} $$
Из этой суммы нельзя получить нагрузки на оси. ПП № 2060 проверяет общую массу и осевые параметры как самостоятельные показатели, а приказ № 361 отдельно предусматривает для ПОДД межосевые расстояния и нагрузки на каждую ось.
Что проверять до и после погрузки
| Параметр | До погрузки | После погрузки |
|---|---|---|
| Высота | расчётная по выбранной конфигурации | фактическая максимальная |
| Длина и ширина | расчётная конфигурация | фактические максимальные габариты |
| Общая масса | подтверждённые массы компонентов | соответствие фактического состава расчётному |
| Осевые параметры | расчёт по выбранному размещению | соответствие фактического размещения расчётному |
| Положение машины | заданное схемой | фактическое положение на настиле |
| Крепление | разработанная схема | реализованная схема и состояние после натяжения |
| Маршрут и разрешение | формируются по подтверждённой расчётной конфигурации | проверяется отсутствие расхождений с фактической конфигурацией |
СТОП по этому чек-листу означает не «юридический запрет автоматически наступил», а необходимость остановить выпуск до устранения расхождения. Например, если машина заняла другое положение, изменились габариты или схема крепления либо фактическая конфигурация перестала соответствовать той, по которой проверяли маршрут.
Как проверить схему крепления
Российские ПДД устанавливают обязательный базовый контроль. Масса груза и распределение нагрузки по осям не должны превышать значения изготовителя для транспортного средства; водитель обязан контролировать размещение, крепление и состояние груза перед началом и во время движения. Если состояние или размещение груза не соответствует требованиям п. 23.3 ПДД, водитель должен устранить нарушение либо прекратить дальнейшее движение. При инженерной разработке схемы крепления полезно оценивать не «сколько цепей поставлено», а какую функцию выполняют средства удержания:
- На какие точки передаётся усилие? Используемые точки и элементы должны подходить для выбранной схемы.
- Какие направления перемещения ограничены? Нужно учитывать возможное продольное, поперечное смещение и опрокидывание.
- Какие способы удержания работают совместно? В зависимости от разработанной схемы могут сочетаться крепление, блокирование и другие средства.
- Можно ли контролировать груз в пути? Российские ПДД требуют такого контроля до начала и во время движения.
IMO/ILO/UNECE CTU Code содержит инженерные рекомендации, согласно которым груз должен оставаться на месте и не скользить и не опрокидываться при предусмотренных транспортных ускорениях. Кодекс допускает сочетание блокирования и крепления, но сам является необязательным международным методическим документом, а не заменой российским НПА или технической документации конкретного транспортного средства.
Что делать, если после начала движения состояние изменилось
| Обнаружено | Действие по чек-листу | Что проверить перед продолжением |
|---|---|---|
| изменилось положение машины относительно платформы | СТОП | причину смещения, размещение, крепление и зависимые параметры |
| ослаб или повреждён элемент крепления | СТОП | состояние элемента, точки и реализованную схему |
| изменился транспортный габарит | СТОП | фактические габариты и совместимость с оставшимся маршрутом |
| предусмотренный контроль невозможно выполнить | СТОП | возможность безопасного контроля и корректность исходной схемы |
| изменений не выявлено | продолжение движения при соблюдении остальных условий | последующий контроль в пути |
Пункт 23.2 ПДД требует контроля перед началом и во время движения, но не устанавливает единый интервал такого контроля в минутах или километрах. Конкретный порядок дополнительно определяется применимой технической документацией и условиями перевозки.

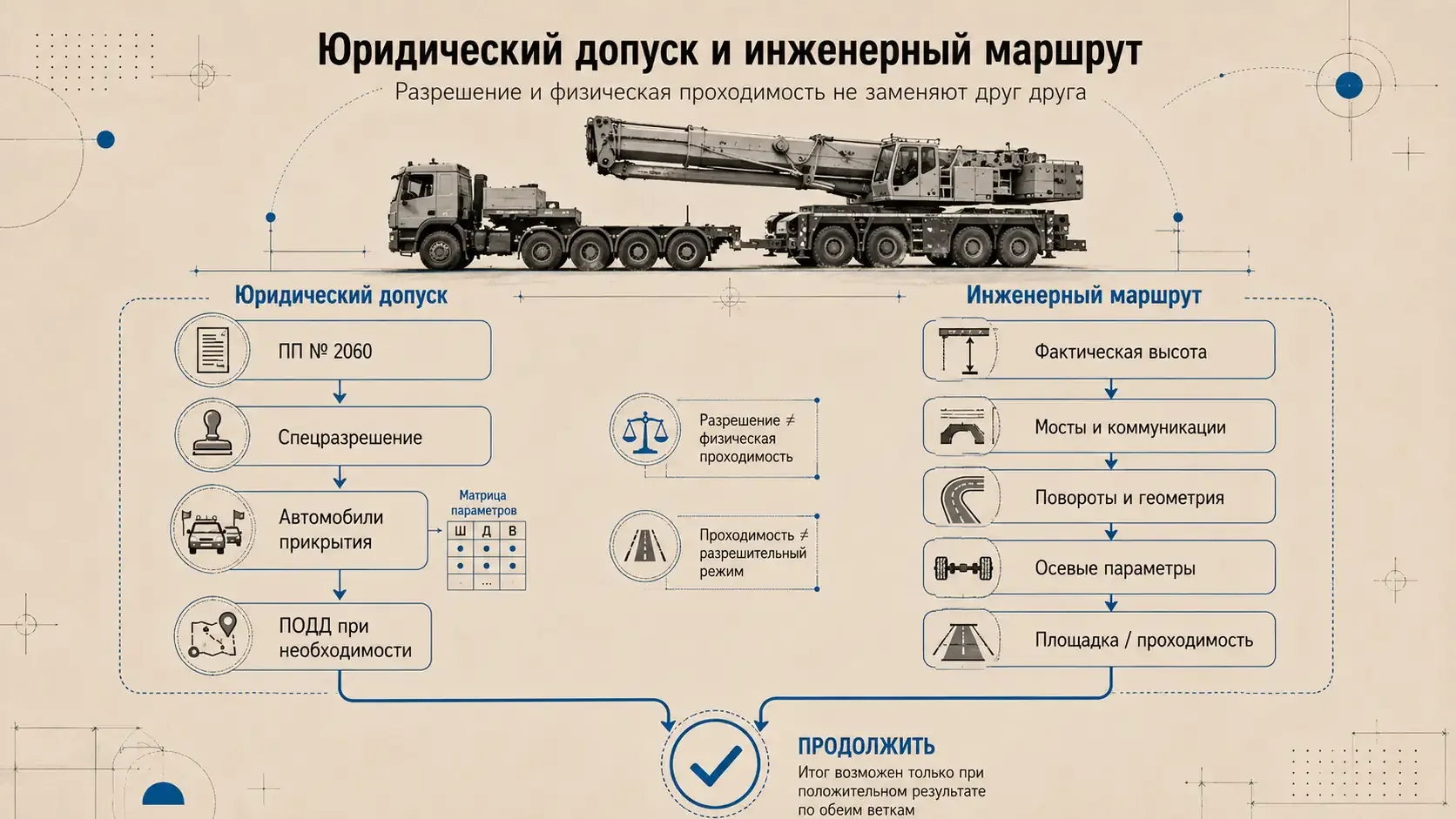

Как проверить маршрут: разрешительная и инженерная контрольная точка
Маршрутную работу начинают до фактической перевозки, используя подтверждённую расчётную конфигурацию транспортного средства или автопоезда. № 257-ФЗ предусматривает подачу заявления с техническими характеристиками, автоматизированное установление маршрута и, при необходимости, разработку ПОДД и принятие мер для обеспечения проезда. После погрузки проводится отдельная предрейсовая контрольная точка: фактическая машина, её положение, габариты и другие параметры не должны расходиться с конфигурацией, по которой выполнялась разрешительная работа. При весогабаритном контроле фактические параметры сравниваются как с допустимыми значениями, так и, при наличии превышения, с параметрами специального разрешения.
| Контрольная точка | Что проверяет | Что подтверждает | Чего не подтверждает |
|---|---|---|---|
| Разрешительный | габариты, массу, осевые параметры, необходимость спецразрешения, прикрытия и ПОДД | правовой режим движения конкретной конфигурации | что любой объект маршрута физически можно пройти без дополнительных мер |
| Инженерный | габариты приближения, мосты, путепроводы, повороты, ширину проезда и другие ограничения | физическую совместимость заявленной конфигурации и маршрута либо необходимость специальных мер | отсутствие обязательного разрешения |
№ 257-ФЗ отдельно предусматривает необходимость мер, если масса превышает несущую способность участка дороги или сооружения либо габариты транспортного средства превышают габариты приближения с учётом геометрии дороги. При установленной невозможности движения специальное разрешение может быть не выдано.
Поэтому наличие специального разрешения не превращает физически непроходимый объект в проходимый, а свободный по геометрии маршрут не отменяет требований закона.
Автомобили прикрытия: проверяйте матрицу, а не один порог
Пункт 11 приказа Минтранса № 361 устанавливает несколько сочетаний ширины и длины крупногабаритного транспортного средства.
| Фактические габариты крупногабаритного транспортного средства | Автомобили прикрытия |
|---|---|
| ширина свыше 3,5 до 4,5 м включительно, длина менее 25 м | 1 спереди + 1 сзади |
| ширина до 4,5 м включительно, длина 25–40 м включительно | 1 спереди + 1 сзади |
| ширина до 4,5 м включительно, длина свыше 40 м | 2 спереди + 1 сзади |
| ширина свыше 4,5 до 5 м включительно | 2 спереди + 1 сзади |
| ширина свыше 5 м | по проекту организации дорожного движения |
При высоте транспортного средства с грузом или без груза 4,5 м и более передний автомобиль прикрытия должен двигаться с устройством для контроля высоты искусственных сооружений и инженерных коммуникаций. При свесе груза за задний габарит более 4 м автомобиль прикрытия требуется сзади независимо от остальных параметров.
Проект организации дорожного движения требуется, если ширина крупногабаритного транспортного средства превышает 5 м, длина превышает 35 м либо на двухполосном участке для встречного движения остаётся менее 3 м проезжей части.
Последовательность маршрутной проверки:
- сформировать подтверждённую расчётную конфигурацию транспортной единицы;
- определить длину, ширину, высоту, общую массу и осевые параметры;
- проверить допустимые значения ПП № 2060;
- определить необходимость специального разрешения;
- проверить маршрут и необходимость дополнительных мер;
- определить требования к автомобилям прикрытия и ПОДД;
- оформить применимый разрешительный режим;
- после погрузки сравнить фактическую конфигурацию с расчётной и разрешённой;
- при изменении маршрута или конфигурации повторить затронутые проверки.
Заявление на специальное разрешение в общем случае подаётся через федеральную систему выдачи специальных разрешений или Госуслуги. Само разрешение выдаётся путём внесения сведений в Федеральный реестр, после чего заявителю направляется электронная выписка. Для предусмотренного ч. 9 ст. 31 № 257-ФЗ муниципального случая допускается подача документов на бумажном носителе и получение бумажной выписки по выбору заявителя.
Железнодорожную и мультимодальную ветку проверяйте отдельно
Проверенные российские автомобильные НПА не устанавливают километровый порог, после которого перевозку автокрана автоматически нужно переводить на железную дорогу. Железнодорожную схему оценивают отдельно по виду сообщения, подвижному составу, транспортному положению машины, погрузке, размещению и креплению.
Для перевозки грузов в открытом подвижном составе внутри России действует приказ Минтранса России от 14.01.2020 № 9. Его п. 11 предусматривает размещение и крепление грузов в соответствии с техническими условиями. Одним из применимых технических документов являются «Технические условия размещения и крепления грузов в вагонах и контейнерах» № ЦМ-943; их глава 7 посвящена размещению и креплению технических средств на колёсном ходу.
Для международной перевозки в сообщении, регулируемом СМГС, применяется соответствующая международная нормативная ветка. Приложение 3 к СМГС называется «Технические условия размещения и крепления грузов».
Для конкретного автокрана всё равно требуется определить применимый вагон и схему размещения, способ погрузки и разгрузки, транспортное положение и крепление. Эти параметры в статье не заданы, поэтому готовая железнодорожная схема здесь не рассчитывается.
Если между автомобильным и железнодорожным плечом меняется конфигурация машины, соответствующие массу, габариты, размещение и крепление проверяют для новой конфигурации повторно.
СТОП/ПРОДОЛЖИТЬ: выпуск только после закрытия контрольных точек
СТОП/ПРОДОЛЖИТЬ ниже — внутренний редакционный чек-лист. Он не заменяет обязательные НПА, специальное разрешение, ПОДД, эксплуатационную документацию или инженерные расчёты.
| Контрольная точка | ПРОДОЛЖИТЬ | СТОП |
|---|---|---|
| Точная модель | модификация подтверждена | используется документация похожей модели |
| Комплектация | фактическая конфигурация зафиксирована | неизвестно, что установлено или снято |
| Транспортное положение | подтверждено для конкретной модели | выбрано по аналогии |
| Масса | подтверждена для транспортной конфигурации | вместо массы используется грузоподъёмность |
| Габариты | расчётные параметры подтверждены, после погрузки выполнена фактическая сверка | используются только исходные размеры машины |
| Осевые параметры | проверены отдельно от общей массы | известна только общая масса |
| Погрузка | фактическая схема соответствует расчётной | конфигурация изменилась без повторной проверки |
| Платформа и размещение | геометрия и допустимые нагрузки подтверждены | платформа выбрана только по номинальной грузоподъёмности |
| Крепление | реализована проверенная схема с пригодными точками и средствами | решение основано только на количестве цепей |
| Фактическая конфигурация | соответствует расчётной и разрешённой | после погрузки получены другие параметры |
| Маршрут | проверен для заявленной транспортной единицы | проверялись только размеры самого автокрана |
| Разрешительный режим | определён по действующим требованиям | используются старые или иностранные пороги |
| Контроль в пути | предусмотрен в соответствии с применимыми требованиями | крепление считается проверенным один раз перед стартом |
Источники
- Постановление Правительства РФ от 01.12.2023 № 2060 «Об утверждении Правил движения тяжеловесного и (или) крупногабаритного транспортного средства». Приложения № 1–3. Вступило в силу 01.03.2024, действует до 01.03.2030.
- Федеральный закон от 08.11.2007 № 257-ФЗ «Об автомобильных дорогах и о дорожной деятельности в Российской Федерации…», ред. от 25.05.2026, ст. 31.
- Приказ Минтранса России от 31.10.2023 № 361 «Об установлении Требований к организации движения по автомобильным дорогам тяжеловесного и (или) крупногабаритного транспортного средства».
- Правила дорожного движения РФ, утв. постановлением Правительства РФ от 23.10.1993 № 1090, раздел 23.
- SANY STC250 Truck Crane, Version 2020.4, pp. 8–10.
- SANY STC250T5-8, официальная техническая брошюра, pp. 3, 8–10.
- IMO/ILO/UNECE Code of Practice for Packing of Transport Units (CTU Code).
- Приказ Минтранса России от 14.01.2020 № 9 «Об утверждении Правил перевозок железнодорожным транспортом грузов в открытом подвижном составе».
- «Технические условия размещения и крепления грузов в вагонах и контейнерах», утв. МПС РФ 27.05.2003 № ЦМ-943.
- Соглашение о международном железнодорожном грузовом сообщении (СМГС), Приложение 3 «Технические условия размещения и крепления грузов», ОСЖД.
Будьте первым, кто оставит комментарий.
