Автокран не работает: как найти причину неисправности по симптомам

Один симптом не указывает на конкретную неисправную деталь. Если замедлились все операции, проверяют общие источники потока, давления, питания и управления. Если отказала одна функция — ее электрическую команду, локальный гидроконтур и механическую цепь. Самопроизвольное движение относят к потере удержания, а не к снижению производительности.

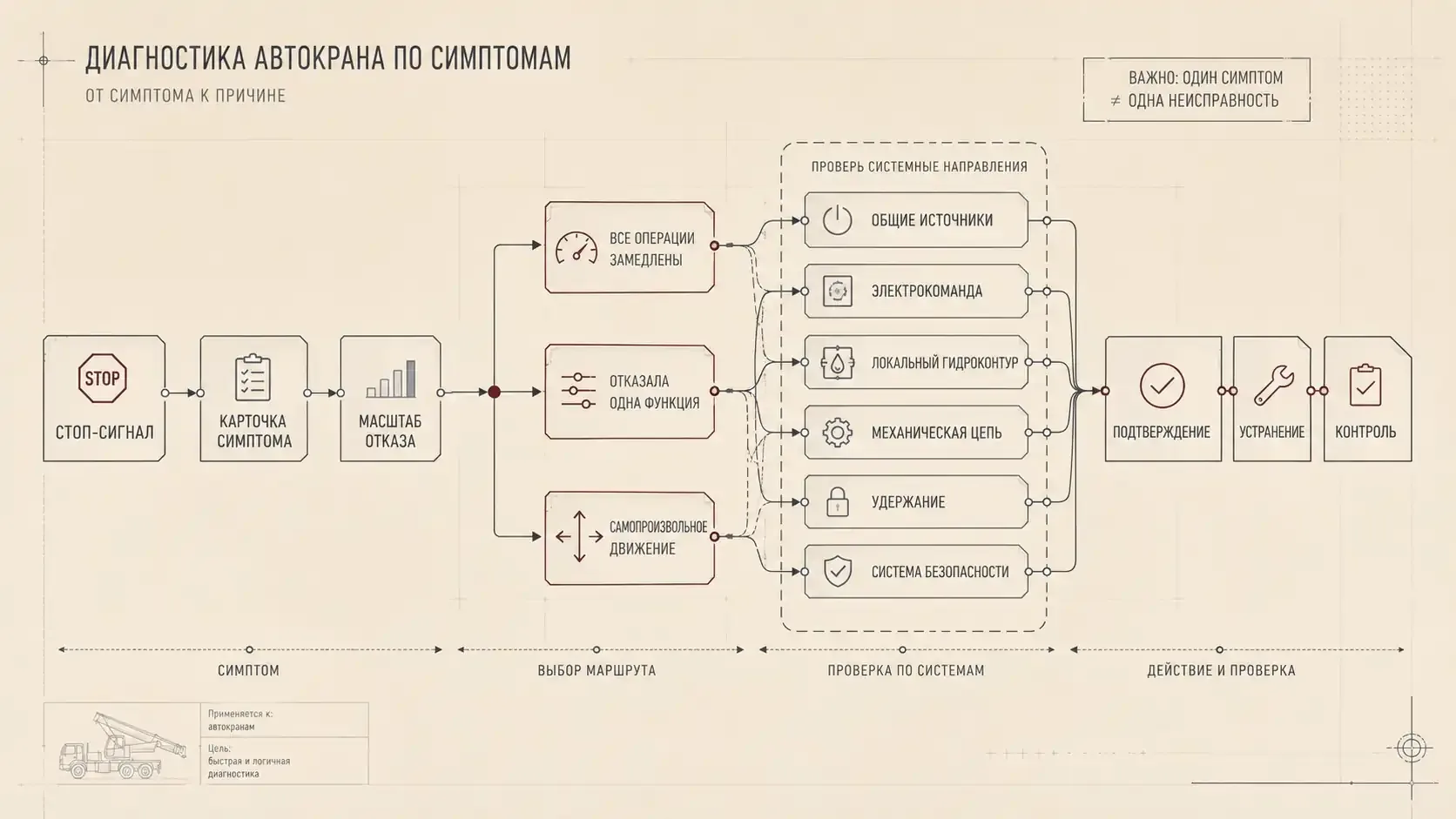

ИТТ18 сопоставила требования Ростехнадзора, руководство ОНК-140-74/-75, бюллетень HSE по гидравлическим инъекционным травмам, справочник Danfoss по неисправностям гидросистем и материал Галичского автокранового завода. Диагностический маршрут состоит из 6 этапов:

1. остановить операцию при стоп-сигнале;
2. зафиксировать симптом до вмешательства;
3. определить масштаб отказа;
4. разделить управление, гидравлику, механику, удержание и систему безопасности;
5. подтвердить причину измерением или дефектацией по документации конкретной модификации;
6. после ремонта проверить затронутую функцию в предусмотренном режиме.

Статья не заменяет руководство по эксплуатации автокрана, ремонтную документацию, производственную инструкцию и установленный в организации порядок допуска техники к работе.

5 стоп-сигналов: когда работу прекращают

ФНП № 461 требуют поддерживать подъемное сооружение, его узлы, механизмы и системы управления в работоспособном состоянии. Пункт 115 запрещает работу при отключенных или неработоспособных ограничителях, регистраторах, указателях и тормозах. На август 2026 года действует редакция от 16 апреля 2026 года; срок применения правил продлен до 1 сентября 2032 года.

Поврежденный РВД: почему нельзя искать течь рукой

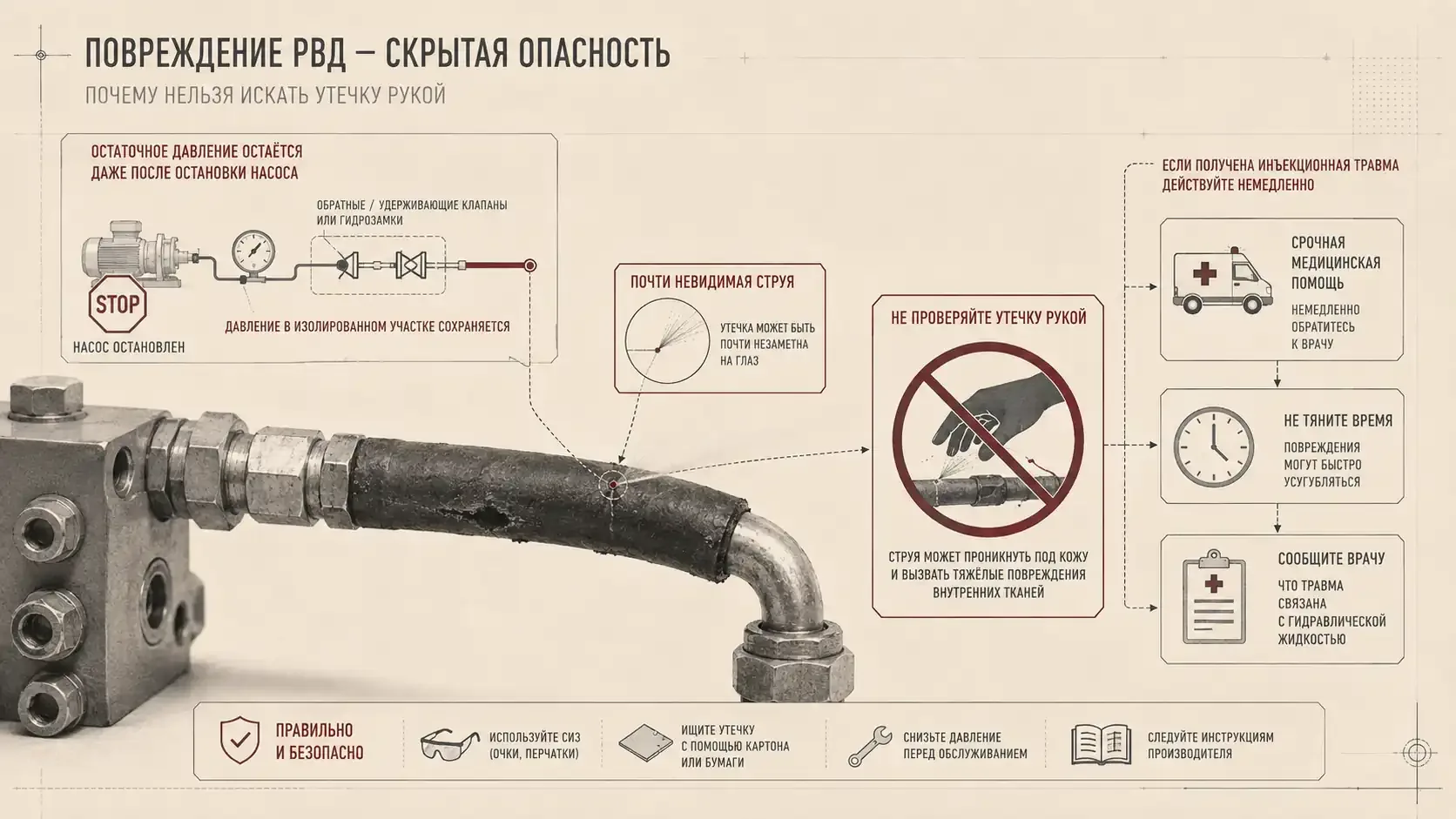

Остановка насоса не снимает остаточное давление: обратные и удерживающие клапаны, а также гидрозамки могут сохранять энергию в изолированной части контура. HSE описывает тяжелые гидравлические инъекционные травмы при давлении свыше 100 бар и указывает, что повреждение возможно уже при 7 бар. Эти значения не являются порогами безопасной диагностики: неизвестное остаточное давление считают опасным.

Струя из небольшого отверстия может быть почти невидимой. При проникновении жидкости под кожу нужна немедленная медицинская помощь, даже если прокол выглядит незначительным. Медицинскому персоналу сообщают, что травма связана с гидравлической жидкостью под давлением.

Карточка симптома: 15 полей до разборки

Записывают событие, а не предполагаемую деталь. Формулировка «сломался насос» не содержит проверяемых данных. Формулировка «после прогрева замедлились все операции, масло вспенилось, кодов нет» указывает на общую гидравлическую ветвь, но не доказывает износ насоса.

1. Модель автокрана:
2. Исполнение / модификация:
3. Модель ОГП/ОНК:
4. Операция: подъем стрелы / телескопирование / поворот / опоры / лебедка
5. Симптом: не начинается / прекращается / идет рывками / не удерживается
6. Масштаб: все операции / группа функций / одна операция
7. Когда появился симптом: холодный запуск / после прогрева / после длительной работы
8. Нагрузка до остановки: без груза / с грузом / конфигурация крана
9. Направление: одно / оба
10. Повторяемость: постоянно / периодически / после вибрации или переключения
11. Индикация: код дословно, лампы, выбранный режим
12. Предшествующее событие: ремонт / удар / замена РВД / долив / разборка
13. Видимые течи, повреждения, запах, пена, шум:
14. Выполненные проверки и вмешательства:
15. Фото и видео:

Фото фиксируют в 3 масштабах:

1. общий вид машины и положение механизма;
2. трасса РВД, проводки или механической цепи;
3. крупный план дисплея, соединения или видимого повреждения.

Общий или локальный отказ: первая диагностическая развилка

Галичский автокрановый завод указывает: если гидромоторы и гидроцилиндры, питаемые одним насосом, одновременно теряют скорость, насос входит в перечень проверяемых общих элементов. При самопроизвольном перемещении одного рабочего органа приоритет смещается к распределителю, удерживающим клапанам и внутренним перетечкам цилиндра.

Что снижает вероятность предполагаемой причины

Симптомы гидросистемы: причины, проверка и устранение

Danfoss связывает пенообразование с подсосом воздуха, сопротивлением во всасывающей линии, положением возвратной линии и неправильным типом масла, а перегрев — с загрязненным охладителем, неподходящей вязкостью, внутренними утечками и перегрузкой компонентов. Эти зависимости задают порядок проверки; параметры берут из руководства конкретного автокрана.

Почему перегрев нельзя оценивать по универсальному числу

Danfoss для гидросистем общего назначения называет целевым диапазоном масла 30–60 °C и приводит эмпирическое правило: выше 60 °C ресурс масла сокращается в 2 раза на каждые дополнительные 8 °C; при 90 °C он составляет около 10% ресурса при 60 °C. Это не допустимый предел для любого автокрана. Рабочий и аварийный пороги берут из руководства конкретной машины и установленной жидкости.

Сочетание симптомов меняет приоритет проверки

Масштаб отказа, направление, температура, состояние жидкости и индикация сужают ветвь поиска точнее, чем один признак.

Самопроизвольное движение: проверка удержания

Такой отказ не воспроизводят с грузом на объекте: возможное неконтролируемое движение будет опаснее. Контрольные испытания проводят только по процедуре изготовителя и установленному порядку допуска. Галичский автокрановый завод отделяет самопроизвольное перемещение рабочих органов от типичного отказа насоса и относит внутренние утечки в распределителе или цилиндре к отдельным ветвям поиска.

Блокировка ОГП/ОНК: 3 возможные причины

Блокировка относится к одной из 3 групп:

1. корректное ограничение опасной операции;
2. фактическая конфигурация не совпадает с выбранным режимом;
3. неисправны прибор, датчик, питание, проводка или разъем.

Руководство ОНК-140-74/-75 запрещает начинать работу без проверки режима стрелового оборудования, опорного контура и запасовки. Тестовый контроль выполняют 1 раз в день перед началом смены.

Почему значения ОНК нельзя переносить между кранами

ОНК-140-74 предназначен для крана RDK-250-02 и содержит 10 режимов длины стрелы: коды Р-00–Р-09 соответствуют диапазону 12,5–35,3 м. ОНК-140-75 предназначен для КС-5363 и содержит 3 режима: 15; 17,5 и 20 м. Эта разница исключает перенос кодов между двумя модификациями одного семейства приборов. Руководство задает отдельную процедуру проверки ограничителя контрольными грузами:

• применяются аттестованные испытательные грузы с погрешностью массы не более ±1%;
• вылет устанавливается рулеткой с погрешностью не более ±2 см;
• номинальный груз на заданном вылете не должен вызывать отключение подъема;
• увеличение массы на 10% должно вызвать срабатывание ограничителя;
• если расхождение измеренного и отображаемого вылета превышает 15 см, каналы корректируют по процедуре руководства;
• настройку выполняет специалист, имеющий право на регулировочные работы приборов безопасности.

Эти значения относятся только к процедуре ОНК-140-74/-75. Их нельзя применять к другому ограничителю, крану или режиму без документации изготовителя.

5 уровней подтверждения причины

Перед использованием давления, расхода, температуры, кода или регулировочного значения сопоставляют 10 признаков:

1. Модель автокрана
2. Исполнение / модификация
3. Установленный узел или прибор
4. Обозначение документа
5. Редакция документа
6. Точка измерения
7. Режим работы
8. Конфигурация стрелы, опор и запасовки
9. Температура рабочей жидкости
10. Единицы измерения и допустимый диапазон

Если 2 документа содержат разные значения, их не усредняют: сначала сопоставляют модель, исполнение, точку измерения, режим и редакцию.

6 действий, которые не доказывают устранение причины
