Работа автокрана в жаркую погоду: что контролировать и когда останавливать кран

Универсального правила «после +40 °C любой автокран нужно остановить» нет: официальная спецификация SANY STC250T5, например, содержит рабочий диапазон −20…+45 °C . Но публичная спецификация модели не заменяет паспорт и руководство по эксплуатации конкретной машины. Для ПС на опасных производственных объектах ФНП №461 требуют соблюдать паспортные режимы и руководство по эксплуатации; для фактического крана решение принимают по применимой документации именно этой машины.

Для ПС на ОПО, подпадающих под ФНП №461, п. 251 запрещает допуск к работе, в частности, при несоответствии ПС параметрам окружающей среды и региона применения, включая температурный диапазон, при перечисленных технических неисправностях и при отсутствии паспорта и (или) руководства по эксплуатации.

В этой статье СТОП, ПРОВЕРИТЬ и ПРОДОЛЖИТЬ — редакционные метки, а не термины ФНП. ПРОДОЛЖИТЬ означает только отсутствие выявленного основания для остановки по рассматриваемой температурной ветке; это не заменяет полный контроль условий безопасной работы, требований РЭ, ППР/ТК и других применимых норм.

Когда работу продолжать, когда проверять, а когда останавливать кран

Пункт 132 ФНП №461 отдельно требует прекращать работу ПС, установленных на открытом воздухе, при температуре окружающей среды ниже предельно допустимой температуры, указанной в паспорте ПС. Верхняя температура в п. 132 отдельно не названа. Для ПС на ОПО несоответствие применимому температурному диапазону окружающей среды охватывается п. 251, подп. «м».

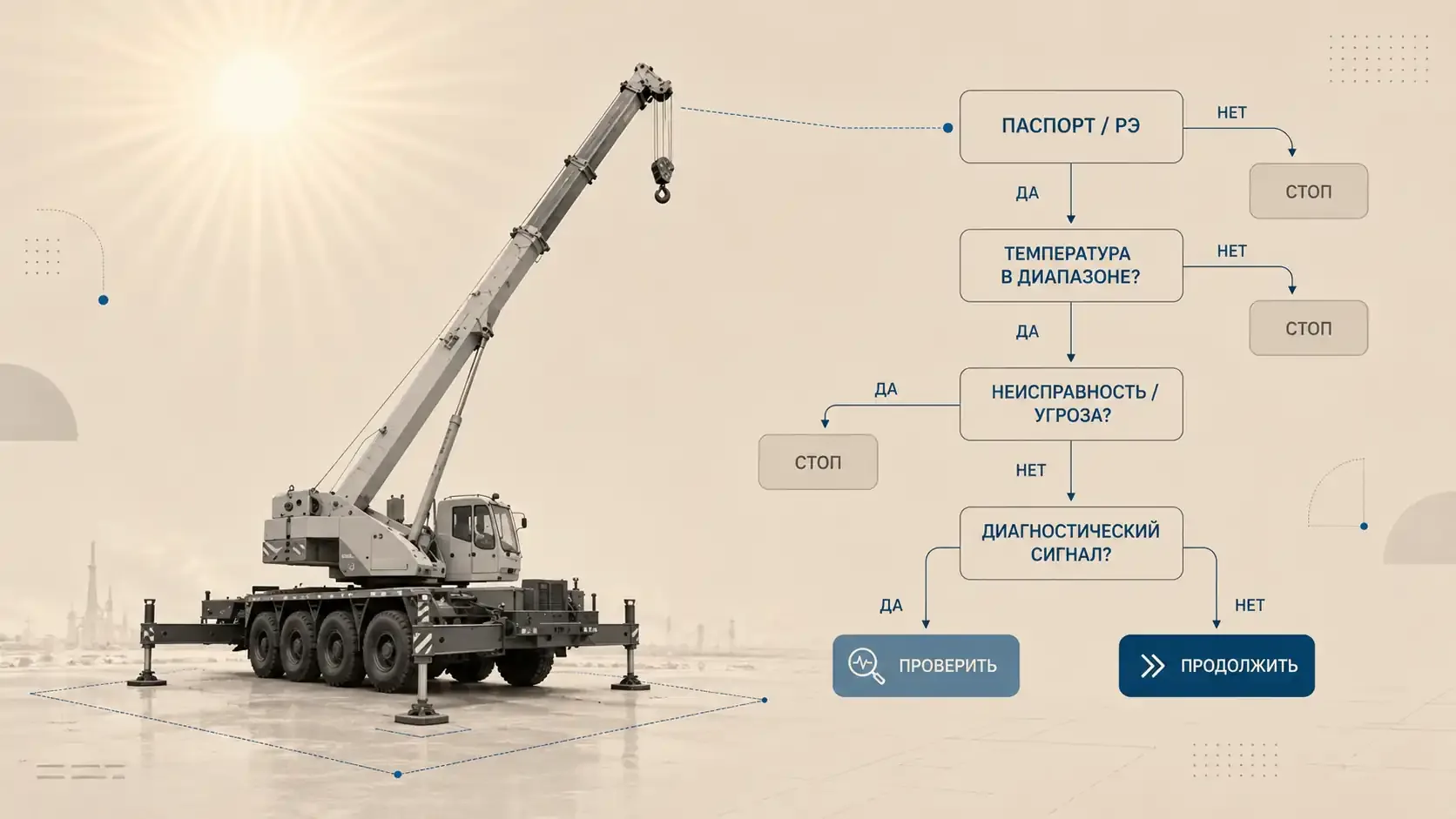

Есть паспорт и применимое РЭ конкретного ПС?
│
├─ НЕТ
│  └─ ПС на ОПО → СТОП по п. 251 «и»
│
└─ ДА
   │
   ├─ T_air находится внутри применимого диапазона ПС?
   │
   ├─ НЕТ
   │  └─ ПС на ОПО → СТОП по п. 251 «м»
   │
   └─ ДА
      │
      ├─ Есть запрещающая неисправность или угроза аварийной ситуации?
      │  ├─ ДА → СТОП
      │  └─ НЕТ
      │
      ├─ Есть диагностический сигнал или отклонение?
      │  ├─ ДА → ПРОВЕРИТЬ по РЭ конкретного ПС
      │  └─ НЕТ → по температурной ветке основания для СТОП не выявлено
      │
      └─ Полный допуск к работе определяется всеми остальными требованиями РЭ и технологии работ

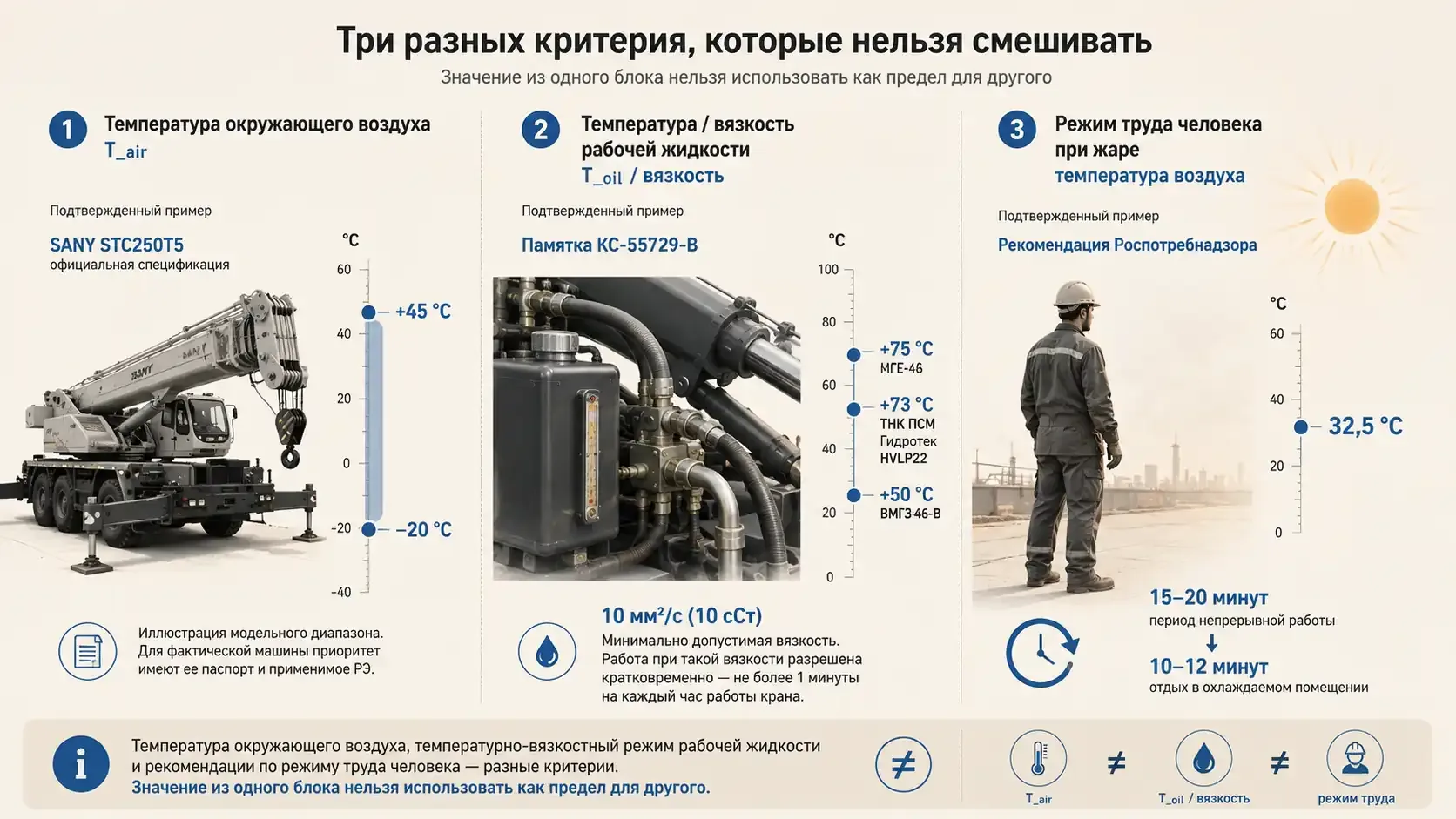

Три разных критерия, которые нельзя смешивать

Температура окружающего воздуха, температурно-вязкостный режим рабочей жидкости и рекомендации по режиму труда человека — разные критерии. Значение из одного блока нельзя использовать как предел для другого.

Разница между значениями +50 °C для ВМГЗ и +75 °C для МГЕ-46-В в памятке КС-55729-В составляет 25 °C, но оба значения связаны с минимально допустимой вязкостью 10 сСт и ограничением кратковременной работы. Поэтому фраза «гидравлика перегревается после N градусов» без модели, применимой документации и марки рабочей жидкости технически неполна.

Что контролировать до начала работы и во время эксплуатации

До начала работы

1. Идентифицировать точную машину и применимую документацию. Для ПС на ОПО ФНП №461 требуют соблюдать паспорт и руководство по эксплуатации, а работникам — знать критерии работоспособности применяемого ПС по его РЭ. Manitowoc отдельно предупреждает, что руководства, опубликованные на сайте, предназначены только для справки, а эксплуатация и обслуживание должны выполняться по руководствам, соответствующим серийному номеру конкретного крана и навесного оборудования.

2. Не превращать публичную спецификацию в разрешение на эксплуатацию. Диапазон SANY STC250T5 −20…+45 °C подтвержден официальной product specification, но этот документ используется здесь как модельный пример, а не как замена паспорта или РЭ конкретного экземпляра.

3. Для ПС на ОПО проверить наличие паспорта и РЭ. Их отсутствие — самостоятельное основание не допускать ПС к работе по п. 251, подп. «и» ФНП №461.

4. Проверить устройства и системы\, отказ которых запрещает эксплуатацию. Пункт 22 запрещает эксплуатацию ПС с неработоспособными ограничителями, указателями и регистраторами; п. 251 дополнительно перечисляет неработоспособность гидро-, пневмо- и электрооборудования, средств автоматической остановки, блокировок и защит, предусмотренных паспортом или РЭ.

Во время работы: пример КС-55729-В

АО «Галичский автокрановый завод» прямо указывает, что его «Памятка крановщика КС-55729-В» содержит только краткую информацию об особенностях эксплуатации серии и перед работой необходимо изучить руководство по эксплуатации крана и эксплуатационные документы комплектующих

В разделе о работе при высоких температурах памятка требует периодически следить за температурой двигателя и рабочей жидкости; температура рабочей жидкости контролируется по показаниям блока отображения ограничителя нагрузки ОНК-160С.

Для серии КС-55729-В в этой памятке указаны:

• ВМГЗ — не более +50 °C;
• ТНК ПСМ Гидротек HVLP22 — не более +73 °C;
• МГЕ-46-В — не более +75 °C;
• минимально допустимая вязкость — 10 сСт (10 мм²/с);
• при такой вязкости работа разрешена только кратковременно — не более 1 минуты на каждый час работы крана.

При высокой температуре окружающей среды в той же памятке предписано не выполнять лишних операций, свести к минимуму работу стрелой и снижать обороты насосов в перерывах. Эти указания относятся к серии КС-55729-В и не переносятся автоматически на другой кран.

Температура допустима, но кран работает ненормально

Нахождение температуры воздуха внутри разрешенного диапазона не подтверждает исправность остальных систем. Для ПС на ОПО неработоспособность перечисленного в п. 251 оборудования и устройств безопасности является отдельным основанием для запрета эксплуатации.

Сервисное руководство Grove TMS700E приводит конкретный диагностический пример: при симптоме «медленная реакция» среди возможных причин названа слишком высокая или слишком низкая температура гидравлического масла; при высокой температуре руководство направляет диагностику к контуру охлаждения. Это пример для TMS700E, а не универсальный диагноз для любого автокрана.

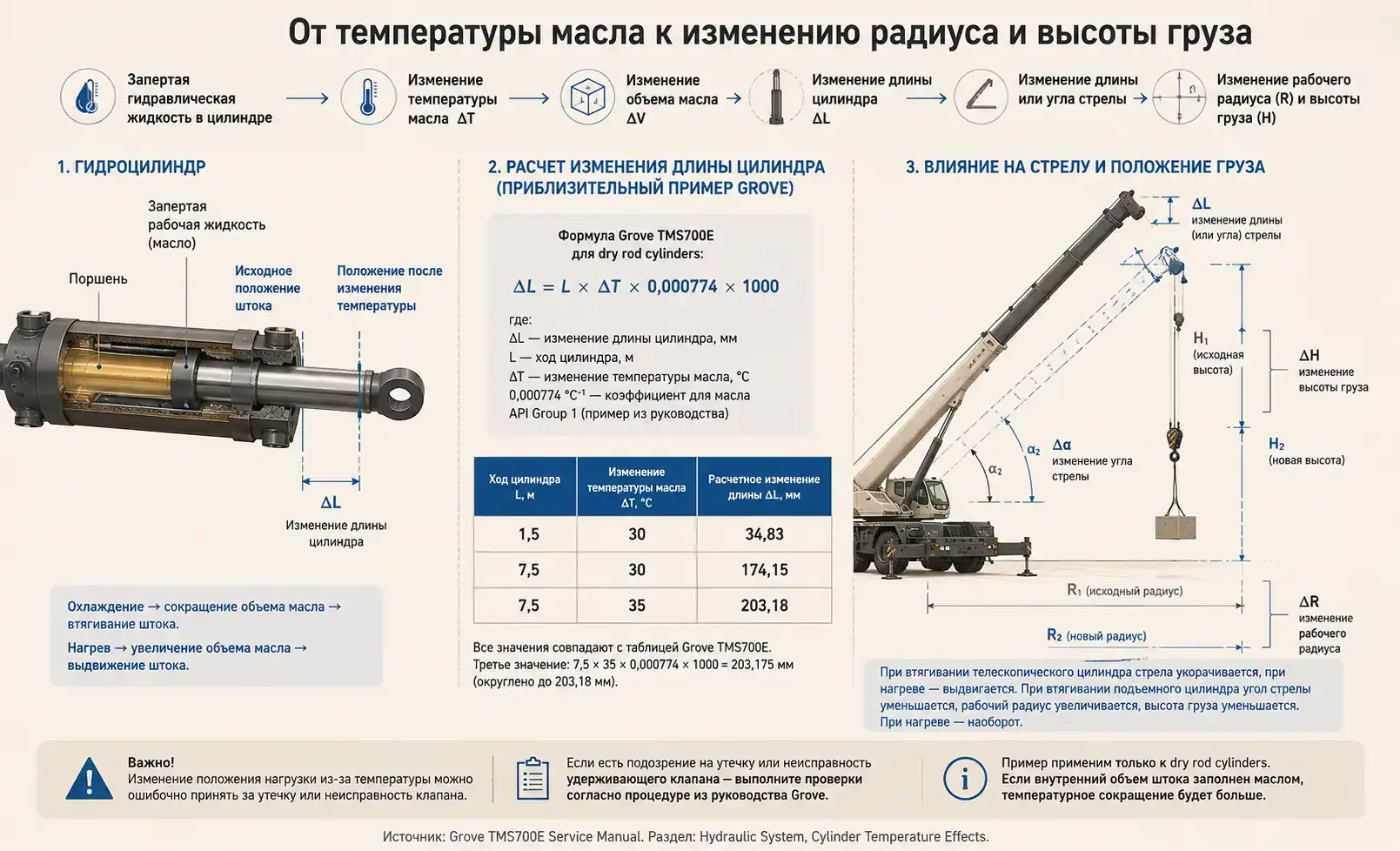

Количественный пример Grove: температурное изменение длины гидроцилиндра

В сервисном руководстве Grove TMS700E для гидравлического масла API Group 1 указан коэффициент объемного температурного расширения 0,000774 °C⁻¹, который руководство использует в формуле для приблизительного изменения длины цилиндра при изменении температуры масла. ΔL = L × ΔT × 0,000774 × 1000 где:

• ΔL — изменение длины цилиндра, мм;
• L — ход цилиндра, м;
• ΔT — изменение температуры гидравлического масла, °C;
• 0,000774 °C⁻¹ — коэффициент, приведенный в руководстве для рассматриваемого примера.

Все три значения совпадают с таблицей Grove; третье получается как 7,5 × 35 × 0,000774 × 1000 = 203,175 мм, то есть 203,18 мм после округления до двух знаков.

Ограничение примера критично: Grove указывает, что таблица подготовлена для dry rod cylinders; если внутренний объем штока заполнен гидравлическим маслом, величина температурного сокращения несколько больше. Поэтому эту формулу нельзя использовать как универсальный точный расчет для любого цилиндра без проверки конструкции и документации конкретной машины.

Grove также указывает, что охлаждение запертого в цилиндре масла вызывает сокращение объема и втягивание цилиндра. При втягивании телескопического цилиндра стрела укорачивается, а при втягивании подъемного цилиндра уменьшается угол стрелы, увеличивается рабочий радиус и уменьшается высота груза; при нагреве процесс происходит в обратном направлении.

Производитель предупреждает, что такое температурное движение нагрузки можно ошибочно принять за утечку через уплотнения цилиндра или неисправность удерживающего клапана; при подозрении на эти неисправности руководство отсылает к отдельной процедуре проверки.

Когда можно возобновить работу после остановки

Если температура вышла за применимый диапазон ПС. Возврат температуры внутрь диапазона устраняет только это несоответствие. Для ПС на ОПО сохраняются остальные требования ФНП, паспорта, РЭ и технологической документации.

Если подтверждена неисправность. Пункт 154 ФНП №461 требует своевременно устранять выявленные неисправности. Если ПС невозможно привести в соответствие требованиям промышленной безопасности технологического процесса, его эксплуатация должна быть остановлена.

Если сработало предупреждение. Само исчезновение индикации после охлаждения не является универсальным доказательством исправности. Дальнейшие действия определяются значением конкретного сигнала и критериями РЭ; если сигнал был связан с выявленной неисправностью, применяются требования к ее устранению.

Что нельзя делать по универсальным советам

Жара для оператора: +32,5 °C не является техническим пределом крана

Роспотребнадзор рекомендует при работе на открытом воздухе при 32,5 °C и выше ограничивать непрерывный период работы до 15–20 минут, после чего предусматривать не менее 10–12 минут отдыха в охлаждаемом помещении.

В той же рекомендации указаны ориентиры:

• в помещении с кондиционированием рекомендуется стараться поддерживать 24–25 °C;
• суммарная термическая нагрузка за смену — не более 4–5 часов для работников, использующих специальную одежду для защиты от теплового излучения;
• без такой одежды — не более 1,5–2 часов;
• работу на открытом воздухе при температуре выше 32,5 °C Роспотребнадзор относит по показателям микроклимата к опасной (экстремальной), не рекомендует ее проведение и предлагает переносить такие работы на утреннее или вечернее время.

Это рекомендации по организации режима труда человека, а не технические характеристики автокрана и не самостоятельный температурный критерий допуска ПС к работе. Методический документ МР 2.2.8.0017-10 также имеет статус методических рекомендаций и посвящен режимам труда и отдыха в нагревающем микроклимате.

Источники

1. SANY. STC250T5 Technical Specification, Model STC250T5, p. 8: “Working temperature range” −20…+45 °C.
2. Приказ Ростехнадзора от 26.11.2020 №461, ФНП «Правила безопасности опасных производственных объектов, на которых используются подъемные сооружения», п. 22–25.
3. Приказ Ростехнадзора от 26.11.2020 №461, п. 251, подп. «д», «и», «м».
4. Приказ Ростехнадзора от 26.11.2020 №461, п. 154.
5. Приказ Ростехнадзора от 26.11.2020 №461, п. 132.
6. АО «Галичский автокрановый завод». Памятка крановщика КС-55729-В. На стр. 1 изготовитель указывает, что памятка содержит только краткую информацию и перед эксплуатацией необходимо изучить РЭ крана и документы комплектующих; раздел «Эксплуатация крана при высоких температурах», стр. 46, содержит значения +50/+73/+75 °C, минимальную вязкость 10 сСт и ограничение 1 минута на каждый час.
7. Роспотребнадзор. «Рекомендации Роспотребнадзора гражданам: как защититься от жары», 10.07.2024: 32,5 °C, 15–20 минут, 10–12 минут, 24–25 °C, 4–5 часов, 1,5–2 часа.
8. Manitowoc. Manuals. Производитель указывает, что руководства на Manitowoc.com предназначены только для справки, а краны и навесное оборудование должны эксплуатироваться и обслуживаться по руководствам, соответствующим серийному номеру.
9. Grove. TMS700E Service Manual, Control #512-01, опубликовано 29.01.2015, раздел Hydraulic System: Troubleshooting, p. 2-9; “Temperature Effects on Hydraulic Cylinders”, p. 2-53–2-54. Руководство маркировано “Reference Only”; таблица изменения длины указана как приблизительная и относится к dry rod cylinders.
10. МР 2.2.8.0017-10 «Режимы труда и отдыха работающих в нагревающем микроклимате в производственном помещении и на открытой местности в теплый период года», утверждены Главным государственным санитарным врачом РФ 28.12.2010, введены 28.01.2011; вид документа — методические рекомендации.
