Автокран подбирают не по массе груза и не по тоннажу, указанному в названии машины. Сначала рассчитывают полную массу на крюке, определяют максимальный рабочий вылет на всей траектории, проверяют требуемую высоту, а затем находят допустимую нагрузку в грузовой диаграмме конкретной модели и конфигурации. Кран подходит только при одновременном выполнении четырёх условий:

  1. допустимая нагрузка по грузовой диаграмме не меньше расчётной нагрузки;
  2. стрела обеспечивает требуемую высоту крюка при фактическом вылете;
  3. предусмотренную диаграммой конфигурацию опор, противовеса и стрелы можно реализовать на площадке;
  4. машина проходит проверку во всех положениях груза, а не только в точке подъёма или монтажа.

Результатом предварительного подбора должна быть не фраза «нужен кран на 25, 50 или 70 тонн», а рабочая точка:

полная подвешенная масса + максимальный рабочий радиус
+ требуемая высота крюка + фактическая конфигурация крана

По этой рабочей точке сравнивают грузовые диаграммы нескольких моделей и исключают все машины, не проходящие хотя бы по одному параметру.

Материал описывает порядок предварительного подбора. Окончательное решение принимают по паспорту и руководству конкретного автокрана с учётом схемы подъёма и условий площадки.

Краткий алгоритм расчёта

  1. Подтвердите массу, габариты и положение центра тяжести груза.
  2. Добавьте массу крюковой обоймы, стропов, траверсы, захватов и другой оснастки.
  3. Нанесите на план ось вращения автокрана и всю траекторию центра тяжести груза.
  4. Найдите максимальный горизонтальный радиус на этой траектории.
  5. Рассчитайте требуемую высоту крюка.
  6. Определите фактически возможную конфигурацию опор, противовеса, стрелы и сектора работы.
  7. Выберите грузовую диаграмму именно этой модели и конфигурации.
  8. Сопоставьте расчётную нагрузку с табличным значением.
  9. Проверьте геометрию стрелы и возможность установки машины.
  10. Сравните несколько моделей и выберите минимально достаточный класс.

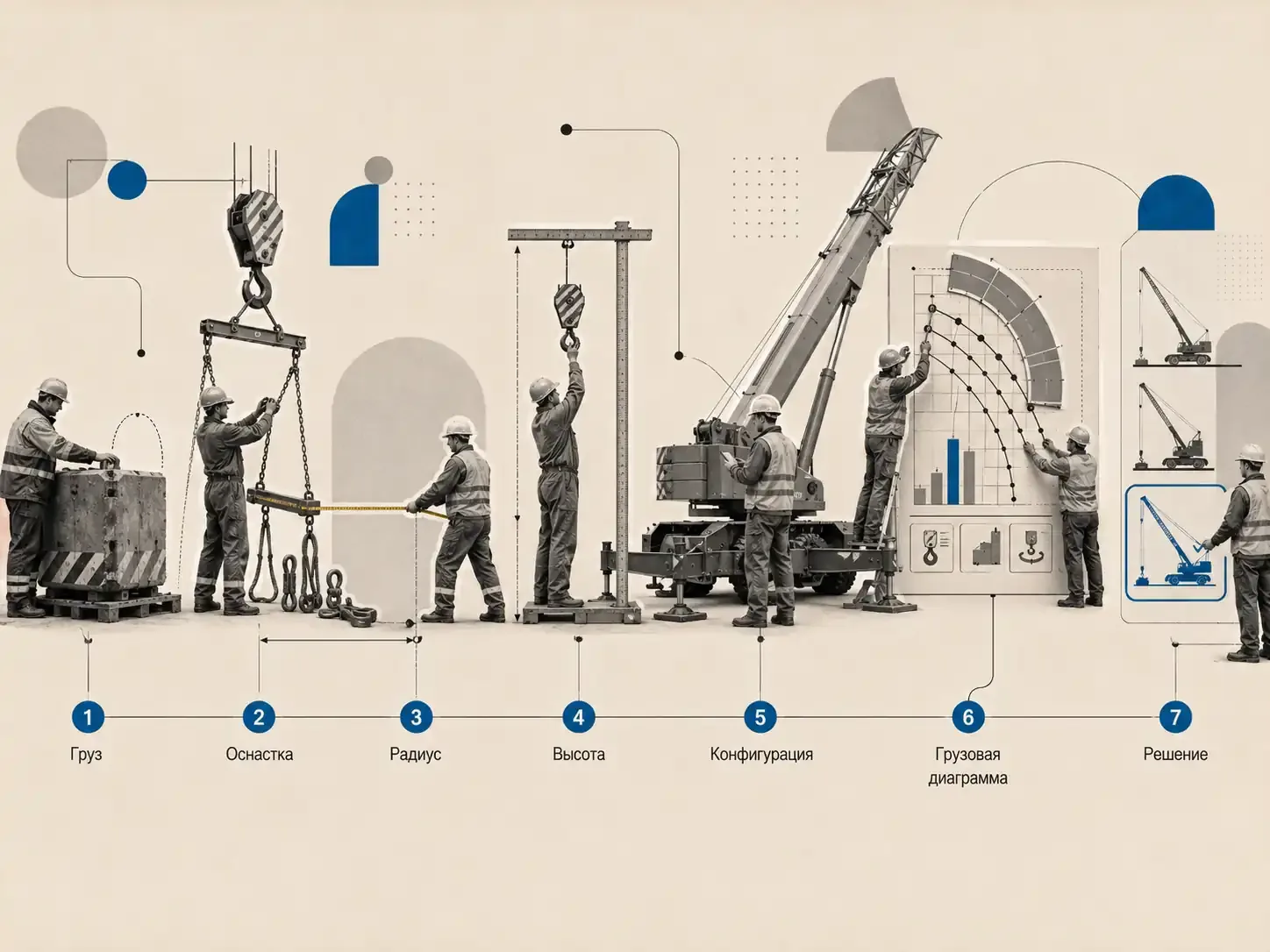

Алгоритм расчёта грузоподъёмности автокрана по вылету стрелы: груз, оснастка, радиус, высота, конфигурация и грузовая диаграмма

1. Соберите исходные данные

Расчёт начинается с груза и площадки, а не с поиска крана определённого тоннажа. До обращения к грузовой диаграмме нужны следующие данные:

Группа данных Что требуется определить
Груз Наименование, подтверждённая масса, длина, ширина и высота
Центр тяжести Положение относительно габаритов груза
Строповка Точки строповки, тип и масса применяемой оснастки
Начальная точка Где находится центр тяжести до отрыва
Конечная точка Где должен находиться центр тяжести после установки
Траектория Какие стены, ограждения, оборудование и конструкции нужно пройти
Площадка Возможная точка установки крана, размеры зоны и положение опор
Высота Отметка монтажа, высота груза, строповки, крюковой обоймы и необходимый просвет
Конфигурация Доступный сектор работы, возможная длина стрелы, опоры, противовес и дополнительное оборудование

Фотографии площадки не заменяют размеры. По снимку нельзя достоверно определить рабочий радиус, высоту крюка, положение центра тяжести или возможность разложить опоры.

2. Рассчитайте полную массу на крюке

С грузовой диаграммой нельзя сравнивать только массу поднимаемого предмета. В расчёт включают всё, что создаёт нагрузку во время операции:

Qподв = Qгруза + Qкрюковой обоймы + Qстропов
      + Qтраверсы + Qзахватов + Qдругой оснастки

Где:

  • Qподв — полная подвешенная масса;
  • Qгруза — подтверждённая масса поднимаемого объекта;
  • остальные слагаемые — масса оборудования, находящегося на крюке.

Перед сравнением с диаграммой необходимо прочитать её примечания. В документации конкретной машины должно быть указано, какие элементы уже включены в табличную нагрузку и какие требуется вычитать отдельно. Нельзя одновременно добавлять и вычитать один и тот же элемент.

Масса груза

Массу подтверждают паспортом, маркировкой, проектной документацией или другим проверяемым источником. Оценка «примерно десять тонн» не подходит для выбора рабочей точки, особенно если расчётное значение близко к пределу грузовой характеристики.

Центр тяжести

Рабочий радиус определяют до вертикали фактического центра тяжести. Геометрический центр груза можно использовать только тогда, когда он действительно совпадает с центром тяжести. Для станков, ёмкостей, металлоконструкций и оборудования с неравномерным распределением массы смещение центра тяжести меняет:

  • положение крюка;
  • фактический рабочий радиус;
  • углы ветвей стропов;
  • положение груза на траектории;
  • требования к траверсе и точкам строповки.
    Если центр тяжести неизвестен, расчёт нельзя продолжать по геометрическому центру «для запаса».

Оснастка

Стропы, траверса, захваты и крюковая обойма занимают часть доступной грузоподъёмности. Чем сложнее схема строповки, тем больше ошибка при сравнении диаграммы только с массой груза.

Условный пример расчёта массы

Предположим:

масса груза                 8,00 т
крюковая обойма             0,35 т
стропы                      0,15 т
траверса                    0,50 т
---------------------------------
полная подвешенная масса    9,00 т

В этом примере для дальнейшей проверки используется значение Qподв = 9,00 т, если примечания к диаграмме требуют учитывать перечисленные элементы в полной подвешенной массе. Числа приведены только для демонстрации порядка сложения. Для реального подъёма используют фактические данные груза, оснастки и документации выбранного автокрана.

3. Определите максимальный рабочий вылет

Рабочий вылет, или рабочий радиус, — это горизонтальное расстояние от оси вращения поворотной части автокрана до вертикали центра тяжести подвешенного груза. Рабочий вылет — это не:

  • длина стрелы;
  • расстояние от бампера или кабины до груза;
  • расстояние от ближайшей выносной опоры;

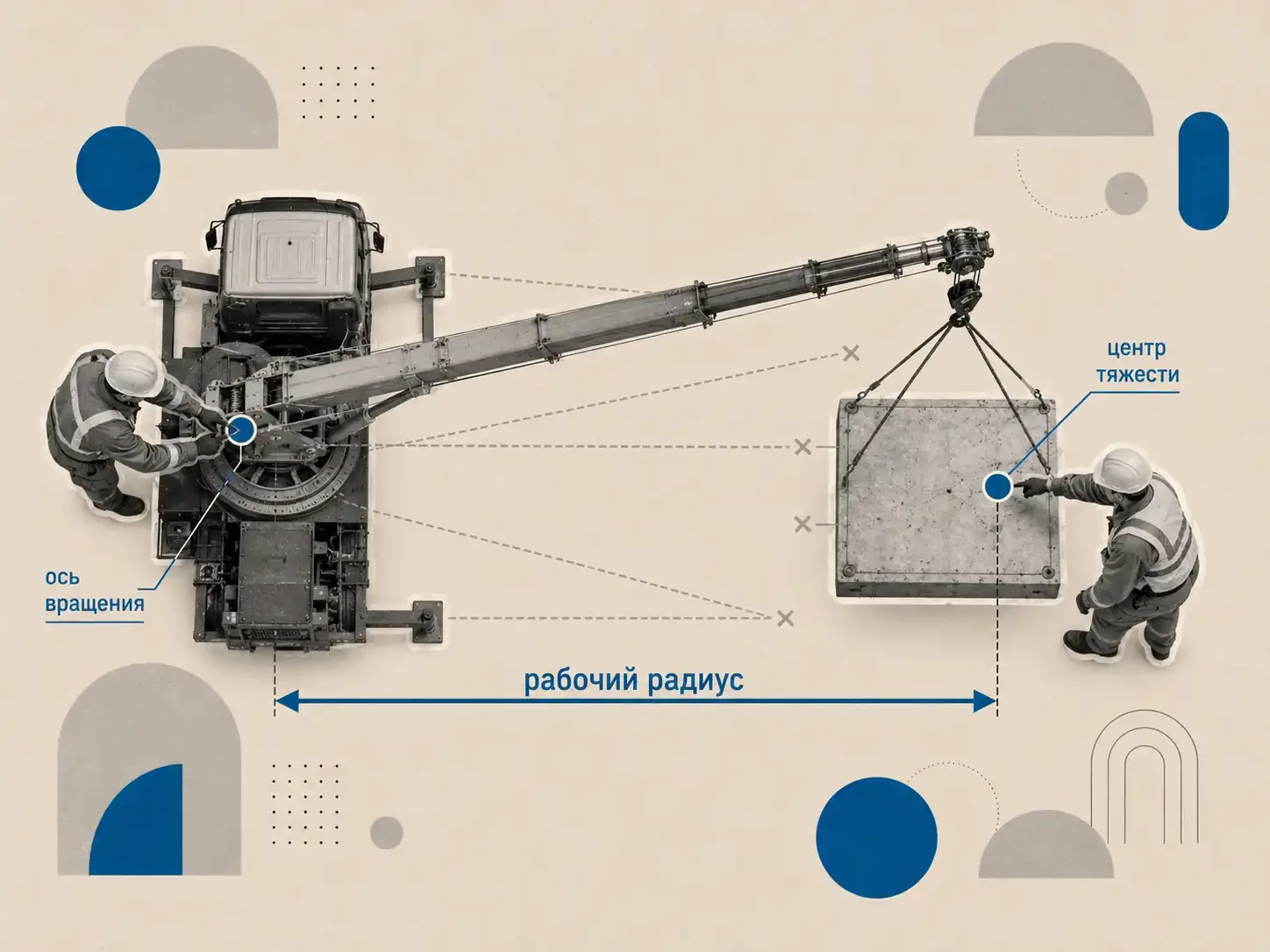

Схема рабочего радиуса автокрана от оси вращения до вертикали центра тяжести груза

Проверьте весь путь груза

Для расчёта недостаточно измерить расстояние только в начальной или конечной точке. Максимальный радиус может возникнуть во время переноса. Нанесите на план минимум три положения центра тяжести:

  1. до отрыва груза;
  2. над наиболее близким или высоким препятствием;
  3. в точке монтажа.

Для каждого положения определите горизонтальное расстояние от оси вращения:

R1 — радиус в точке подъёма
R2 — радиус над препятствием
R3 — радиус в точке монтажа

Rmax = max(R1, R2, R3)

Именно Rmax используют при предварительном подборе.

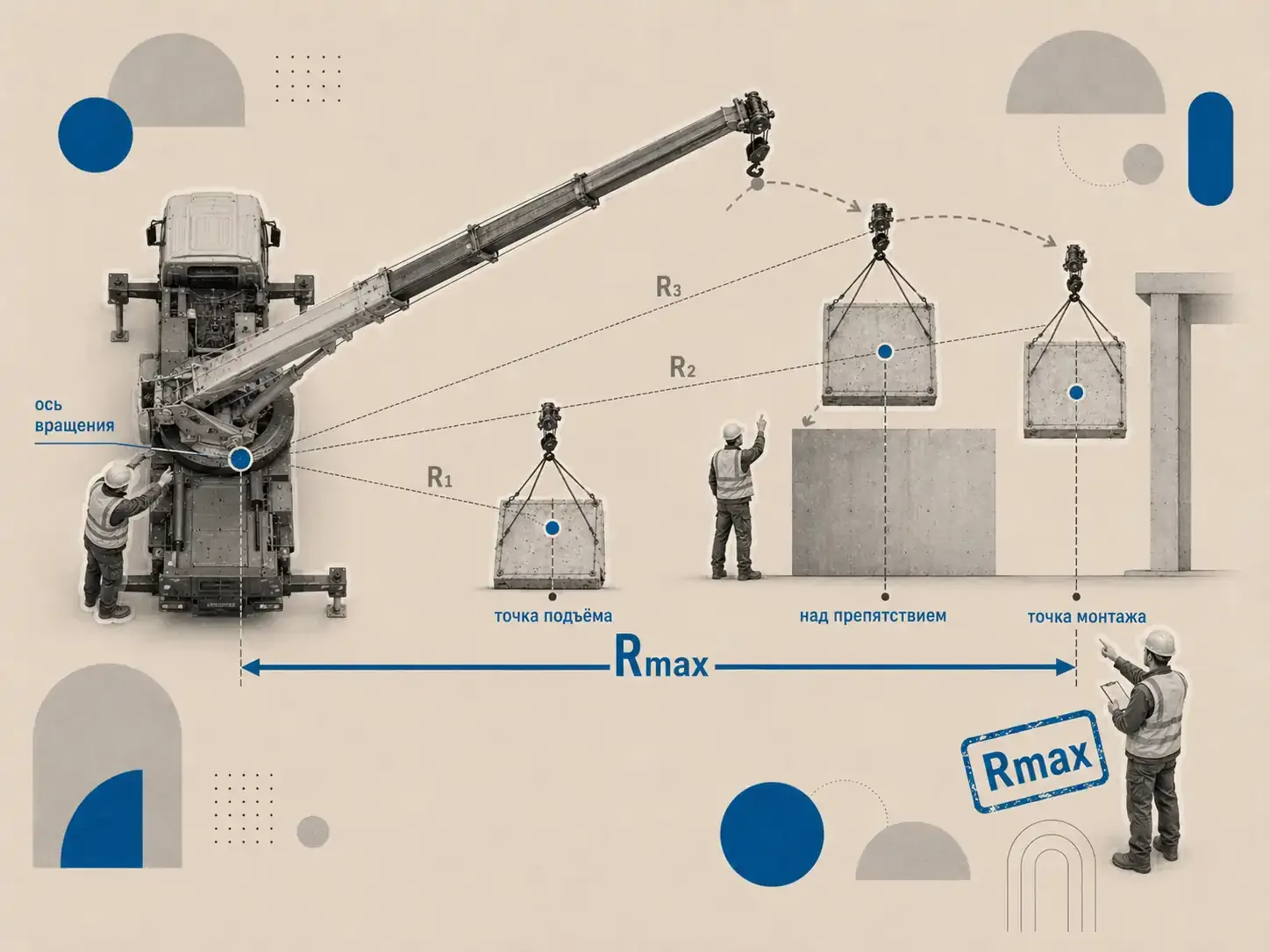

Три положения груза на траектории автокрана с радиусами R1, R2, R3 и выбором максимального рабочего радиуса Rmax

Условный пример определения радиуса

точка подъёма             R1 = 9 м
проход над препятствием   R2 = 14 м
точка монтажа             R3 = 12 м

Максимальный рабочий радиус:

Rmax = 14 м

Проверка только конечной точки дала бы 12 м и создала бы ошибку в 2 м. При увеличении радиуса допустимая нагрузка автокрана снижается, поэтому такая ошибка может изменить итоговый выбор модели.

Как препятствие меняет расчёт

Стена, ограждение, котлован или уже смонтированная конструкция могут заставить:

  • поставить автокран дальше;
  • поднять груз выше;
  • увеличить радиус во время переноса;
  • изменить сектор поворота;

При изменении точки установки нужно заново определить радиусы всех рабочих положений. Значение грузоподъёмности, полученное для прежней схемы, автоматически не сохраняется.

4. Выберите грузовую диаграмму фактической конфигурации

Номинальный тоннаж указывает максимальную характеристику машины в определённых условиях, но не показывает, какую массу она поднимет при вашем радиусе и конфигурации. Для расчёта нужна грузовая диаграмма конкретного автокрана. До чтения табличного значения проверьте:

Параметр Что должно совпасть с реальной работой
Модель и исполнение Точное обозначение рассматриваемой машины
Выносные опоры Полное, частичное или другое предусмотренное положение
Противовес Фактически установленная масса и конфигурация
Основная стрела Длина, телескопирование и рабочее состояние
Дополнительное оборудование Гусёк и другие предусмотренные элементы
Сектор работы Направление стрелы относительно шасси
Режим работы Указанные изготовителем условия применения диаграммы
Документ Паспорт или руководство именно этой модели и исполнения

Типовая интернет-таблица «для автокрана 25 тонн» не подтверждает возможность подъёма. Две машины одного номинального класса могут иметь разные стрелы, опоры, противовесы и грузовые характеристики.

Как прочитать грузовую диаграмму

  1. Найдите диаграмму нужной модели и конфигурации.
  2. Проверьте заголовок, обозначения и примечания.
  3. Найдите строку фактического рабочего радиуса Rmax.
  4. Выберите столбец или кривую требуемой длины и конфигурации стрелы.
  5. Определите допустимую нагрузку в найденной рабочей точке.
  6. Установите, какие элементы оснастки включены в это значение.
  7. Выполните предусмотренные изготовителем вычеты.
  8. Сравните полученное допустимое значение с расчётной нагрузкой.
  9. Повторите проверку для других положений груза, если в них меняются радиус, длина стрелы или сектор.

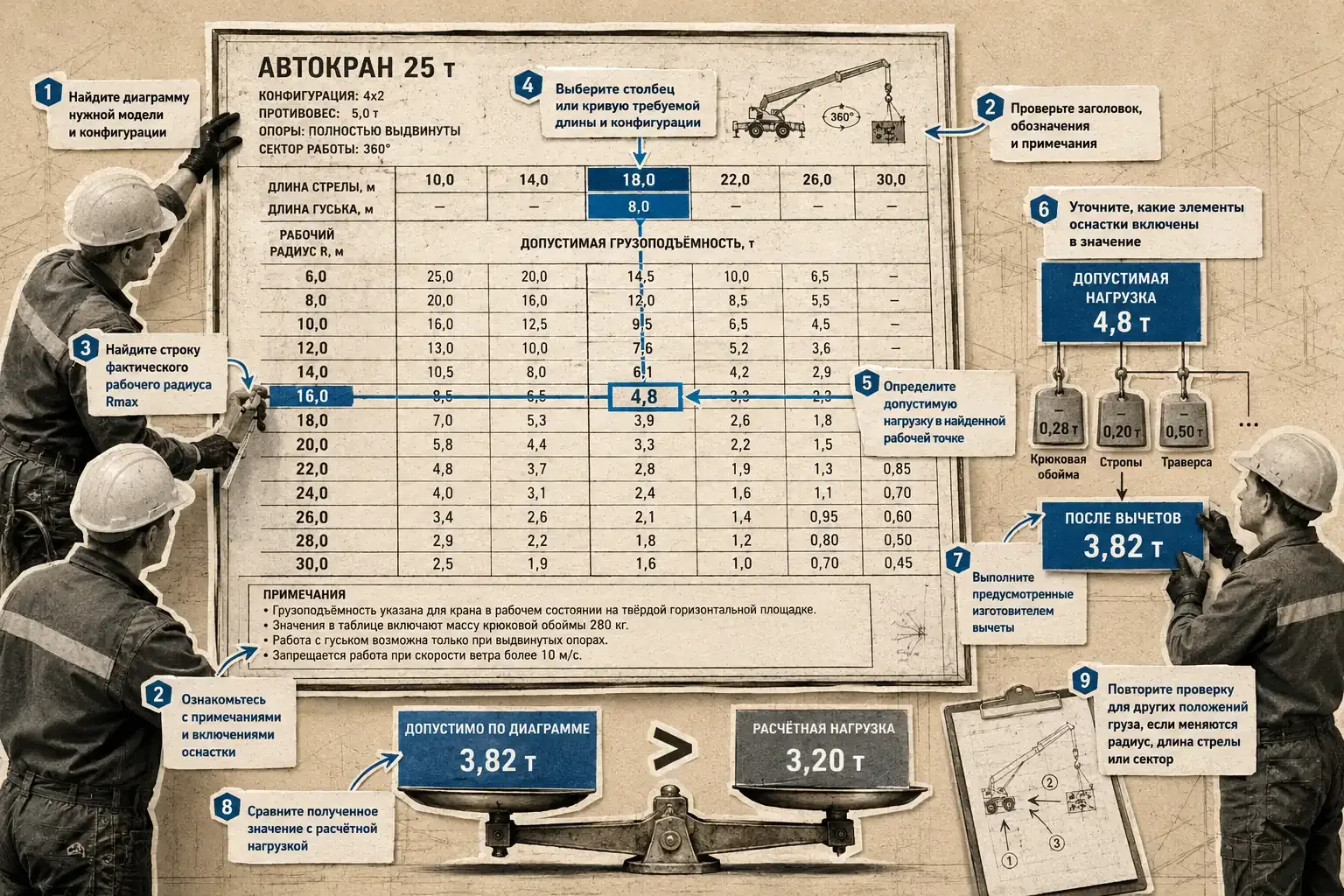

Как прочитать грузовую диаграмму автокрана: выбор рабочего радиуса, длины стрелы, допустимой нагрузки и вычетов оснастки

Критерий прохождения по массе

Порядок сравнения зависит от примечаний изготовителя. Возможны два способа представления данных: Вариант 1. В таблице указана допустимая полная подвешенная масса. Тогда:

Qтабл ≥ Qподв

Вариант 2. Из табличного значения требуется вычесть отдельные элементы оборудования. Тогда:

Qдоступ = Qтабл - Qвычитаемых элементов
Qдоступ ≥ Qгруза

Нельзя выбирать способ расчёта самостоятельно. Используют только порядок, предусмотренный документацией конкретной машины.

Что делать, если радиус находится между строками

Если точного значения радиуса нет в таблице, нельзя переходить к более выгодной строке меньшего радиуса. Интерполяцию используют только тогда, когда такой порядок прямо разрешён изготовителем. Если правила нет, применяют более ограничительное предусмотренное значение либо передают расчёт специалисту в соответствии с документацией.

Работа с гуськом

Установка гуська создаёт другую конфигурацию автокрана. Для неё используют отдельную диаграмму или соответствующий раздел руководства. Нагрузки основной стрелы нельзя переносить на гусёк. Отдельно проверяют:

  • рабочий радиус;
  • высоту;
  • угол;
  • допустимую массу;
  • ограничения по конфигурации.

Почему формула грузового момента не заменяет диаграмму

Зависимость массы от радиуса можно объяснить через грузовой момент:

M = Q × L

Где:

  • M — грузовой момент;
  • Q — масса;
  • L — рабочий радиус.

Формула показывает, почему одна и та же масса создаёт большую нагрузку при увеличении радиуса. Она подходит для объяснения зависимости и сравнения двух рабочих точек. Однако по одной формуле нельзя определить разрешённую грузоподъёмность конкретного автокрана. Фактическое значение зависит от конструкции машины, длины и состояния стрелы, опор, противовеса, сектора работы и ограничений изготовителя. Формула объясняет изменение нагрузки. Грузовая диаграмма определяет допустимость режима.

5. Проверьте высоту крюка и траекторию

Прохождение по массе не означает, что автокран выполнит работу по геометрии. При выбранном радиусе стрела должна обеспечить требуемое положение крюка и пройти над препятствиями. Требуемая высота крюка включает:

отметку установки груза
+ высоту самого груза
+ вертикальный размер строповки
+ габарит крюковой обоймы
+ необходимый просвет над препятствием

Максимальная паспортная высота подъёма не подтверждает достижимость конкретной точки. Она может быть указана для другого радиуса, длины стрелы или конфигурации. Проверьте минимум три положения:

Положение Что проверяется
Отрыв груза Достаточна ли высота для натяжения стропов и безопасного отрыва
Проход над препятствием Хватает ли высоты крюка и просвета с учётом габарита груза
Монтажная точка Достижимы ли требуемые высота и радиус одновременно

Для каждого положения должны одновременно выполняться два условия:

  1. геометрия стрелы обеспечивает положение крюка;
  2. грузовая диаграмма допускает расчётную нагрузку.

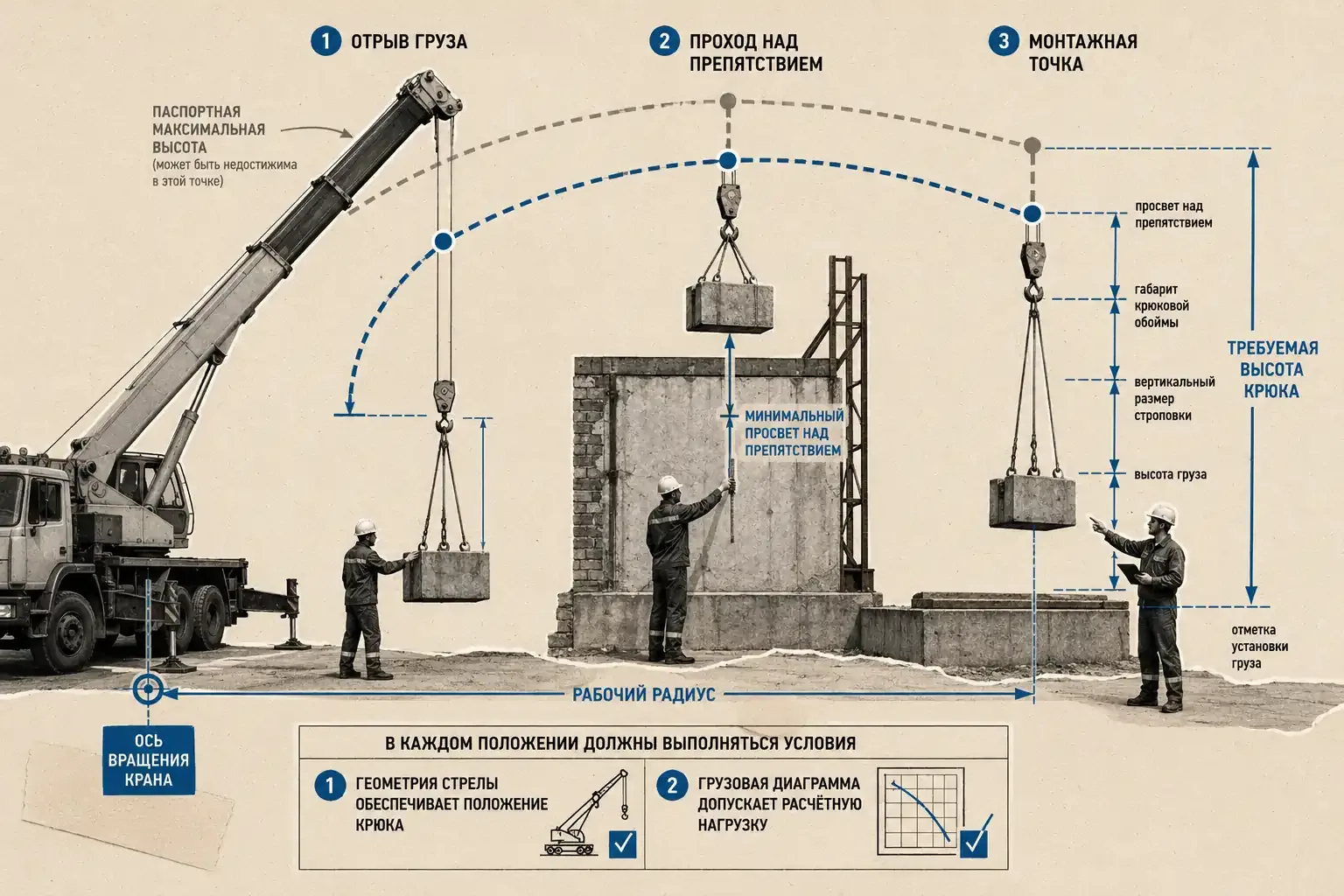

Боковая схема автокрана с проверкой высоты крюка и траектории груза в точке отрыва, над препятствием и в монтажной точке

6. Проверьте, можно ли реализовать расчётную конфигурацию на площадке

Даже подходящая по диаграмме машина может не подойти к объекту. Если на площадке невозможно разложить опоры, разместить противовес или выдержать рассчитанную точку установки, выбранная диаграмма неприменима.

Ограничение площадки Что меняется Что нужно сделать
Кран приходится поставить дальше Увеличивается рабочий радиус Повторно определить Rmax и проверить диаграмму
Опоры нельзя выдвинуть полностью Меняется конфигурация и допустимая нагрузка Использовать диаграмму предусмотренного положения опор
Противовесу не хватает места Расчётная конфигурация нереализуема Изменить точку установки или выбрать другую машину
Ограничен сектор поворота Меняется допустимый режим работы Проверить всю траекторию для фактического сектора
Есть препятствие для стрелы Меняется длина, угол или траектория Пересчитать высоту и радиус
Основание или уклон вызывают сомнения Нельзя подтвердить установку по расчётной схеме Провести отдельную проверку площадки
Работа ведётся рядом с котлованом или траншеей Положение опор требует отдельного обоснования Не продолжать подбор по одной грузовой диаграмме

Частично выдвинутые опоры

Значения для полностью выдвинутых опор нельзя применять при частичном выдвижении. Такой режим допустим только тогда, когда он предусмотрен изготовителем и для него опубликована отдельная грузовая характеристика. Универсальный понижающий коэффициент не заменяет диаграмму конкретной машины.

Сектор работы

Допустимая нагрузка может зависеть от направления стрелы относительно шасси. Если груз поворачивают из одного сектора в другой, проверяют не только точки подъёма и монтажа, а весь поворот.

7. Выполните сквозную проверку рабочей точки

Ниже показан порядок расчёта на условных данных. Он нужен для понимания метода и не заменяет диаграмму реального автокрана.

Исходные данные

масса груза                 8,00 т
масса оснастки              1,00 т
полная подвешенная масса    9,00 т

радиус в точке подъёма       9 м
радиус над препятствием     14 м
радиус в точке монтажа      12 м

максимальный радиус         14 м

Дополнительно определены:

  • требуемая высота крюка;
  • возможное положение опор;
  • доступный сектор;
  • необходимая длина стрелы;
  • фактически установленный противовес.

Шаг 1. Найти рабочую точку в диаграмме

В грузовой диаграмме конкретной модели выбирают:

радиус:             14 м
длина стрелы:       по расчётной геометрии
опоры:              фактически возможное положение
противовес:         фактически установленная конфигурация
сектор:             фактическое направление работы

Шаг 2. Сравнить допустимую и расчётную нагрузку

Предположим, что в найденной ячейке условно указано 9,6 т, а примечания разрешают сравнить это значение с полной подвешенной массой:

Qтабл = 9,6 т
Qподв = 9,0 т

9,6 т ≥ 9,0 т

По массе рабочая точка проходит. Разница 0,6 т сама по себе не завершает подбор: отдельно проверяют высоту, конфигурацию, сектор и площадку. Если в найденной ячейке указано меньше 9,0 т, модель исключают либо изменяют схему установки и выполняют расчёт заново.

Шаг 3. Проверить высоту и площадку

Модель оставляют в списке кандидатов только при одновременном выполнении условий:

  • нужная высота достигается при радиусе 14 м;
  • груз проходит над препятствием;
  • опоры можно установить в положении, указанном в диаграмме;
  • противовес и поворотная часть имеют свободное пространство;
  • весь перенос выполняется в допустимом секторе.

Шаг 4. Сравнить несколько моделей

Одну рабочую точку проверяют по диаграммам нескольких конкретных машин:

Модель Допустимая нагрузка при Rmax Высота Опоры и сектор Решение
Модель A Ниже расчётной Не проверяется дальше Исключить
Модель B Выше расчётной Недостаточна Реализуемы Исключить или изменить схему
Модель C Выше расчётной Достаточна Реализуемы Оставить кандидатом

Минимально достаточным становится наименьший номинальный класс среди моделей, которые прошли все проверки. Выбирать самый крупный доступный кран без проверки диаграммы бессмысленно: больший номинал не исправляет ошибочный радиус, неподходящую геометрию или невозможность установить опоры.

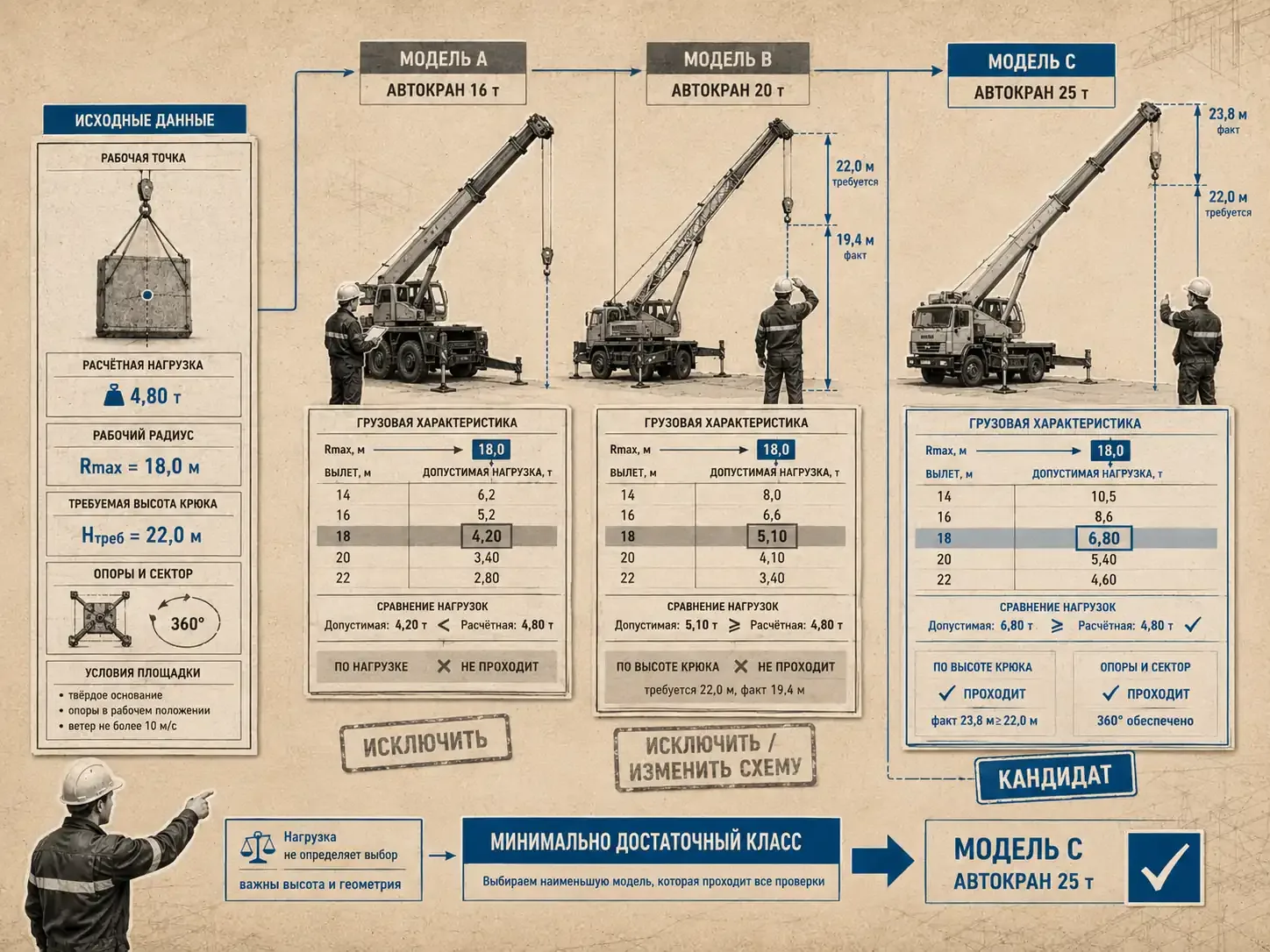

Сравнение трёх моделей автокранов по допустимой нагрузке при Rmax, высоте крюка, опорам и сектору работы

8. Типовые ошибки при подборе автокрана

Ошибка Как искажается расчёт Последствие Как исправить
Учитывается только масса груза Занижается полная нагрузка Выбирается слишком выгодная рабочая точка Добавить массу всей оснастки
Радиус измеряется от опоры или бампера Используется неверная точка отсчёта Выбирается неправильная строка диаграммы Измерять от оси вращения до центра тяжести
Проверяется только точка монтажа Пропускается максимальный радиус на траектории Кран может не пройти над препятствием Проверить минимум три положения груза
Вылет принимается равным длине стрелы Смешиваются разные параметры Расчёт не соответствует диаграмме Использовать горизонтальный рабочий радиус
Используется таблица «для крана 25 тонн» Неизвестны модель и конфигурация Результат нельзя подтвердить Использовать документацию конкретной машины
Берётся строка меньшего радиуса Завышается допустимая нагрузка Создаётся ложный запас Следовать правилам изготовителя
Игнорируется сектор работы Применяется характеристика другого направления Весь поворот остаётся непроверенным Проверить фактический сектор на всей траектории
Значения для полных опор применяются к частичным Используется другая опорная конфигурация Диаграмма неприменима Найти отдельную характеристику
Максимальная высота берётся из паспорта без радиуса Смешиваются разные рабочие точки Крюк может не достичь места установки Проверить высоту при фактическом радиусе
Добавляется универсальный процент запаса Не исправляются исходные ошибки Неверный расчёт выглядит надёжным Сначала подтвердить массу, радиус и диаграмму

9. Когда изменить схему, а когда рассматривать другой кран

Увеличение тоннажа — не единственный вариант. Иногда рабочую точку можно изменить за счёт другой организации площадки.

Ситуация Возможное решение Что пересчитать
Не проходит по массе на текущем радиусе Поставить кран ближе, если площадка позволяет Все радиусы и положение опор
Не хватает высоты Изменить точку установки или конфигурацию стрелы Радиус, длину стрелы и диаграмму
Не проходят опоры Изменить расположение машины или выбрать модель с подходящей диаграммой Конфигурацию и сектор
Мешает препятствие Изменить траекторию либо точку подъёма Максимальный радиус и высоту
Рабочая точка находится вне диаграммы Выбрать другую модель или пересобрать схему Весь расчёт
Все параметры подтверждены, но класс избыточен Проверить меньшую модель по тем же данным Диаграмму меньшего класса

Любое изменение точки установки, траектории, оснастки или конфигурации требует повторной проверки. Нельзя менять один параметр и сохранять прежнее табличное значение.

10. Чек-лист перед окончательным подбором

ГРУЗ
[ ] масса подтверждена документом или маркировкой
[ ] известны габариты
[ ] определён центр тяжести
[ ] подтверждены точки строповки

ОСНАСТКА
[ ] известен состав оснастки
[ ] известна масса каждого элемента
[ ] проверены примечания грузовой диаграммы

ГЕОМЕТРИЯ
[ ] нанесена ось вращения автокрана
[ ] отмечена точка подъёма
[ ] отмечено положение над препятствием
[ ] отмечена точка монтажа
[ ] определён максимальный рабочий радиус
[ ] рассчитана требуемая высота крюка

КОНФИГУРАЦИЯ
[ ] известна точная модель автокрана
[ ] выбрана диаграмма нужной конфигурации
[ ] подтверждено положение опор
[ ] подтверждён противовес
[ ] проверена длина стрелы
[ ] проверен сектор работы
[ ] гусёк учтён по отдельной диаграмме, если используется

ПЛОЩАДКА
[ ] хватает места для установки машины
[ ] хватает места для опор и противовеса
[ ] проверены препятствия
[ ] точка установки не требует неподтверждённых допущений

Когда предварительный расчёт нужно остановить

Не продолжайте подбор по предположениям, если отсутствует хотя бы один критический параметр:

  • точная масса груза;
  • положение центра тяжести;
  • масса оснастки;
  • максимальный рабочий радиус;
  • грузовая диаграмма конкретной модели;
  • диаграмма фактического положения опор;
  • правило для промежуточного радиуса;
  • данные для работы с гуськом;
  • подтверждение высоты и траектории;
  • возможность реализовать расчётную конфигурацию на площадке.

Отдельная проверка требуется при сложной траектории, работе рядом с котлованом, сомнительном основании, несимметричной установке опор или рабочей точке около предела грузовой характеристики.

Итог

Требуемую грузоподъёмность при аренде автокрана определяют в следующей последовательности:

1. Рассчитать полную массу на крюке.
2. Найти максимальный рабочий радиус на всей траектории.
3. Определить требуемую высоту крюка.
4. Зафиксировать фактическую конфигурацию машины и площадки.
5. Найти рабочую точку в грузовой диаграмме конкретной модели.
6. Исключить машины, не проходящие по массе, высоте, опорам или сектору.
7. Выбрать минимально достаточный номинальный класс среди оставшихся моделей.

Номинальный тоннаж — это результат проверки, а не исходное число. Основой выбора остаётся рабочая точка: полная подвешенная масса, максимальный радиус, требуемая высота и подтверждённая конфигурация автокрана.

Комментарии

Будьте первым, кто оставит комментарий.

Оставить комментарий
Получите расчёт за 15 минут

Оставьте заявку — менеджер свяжется и рассчитает стоимость перевозки или аренды техники.
